ST100ACG - sterownik klimatyzatora z wyjściem bezpotencjałowym
ST100ACG - Bezprzewodowy moduł Elmes do automatycznego wyłączania klimatyzacji przy otwartym oknie, z galwanicznie odseparowanym wyjściem 230V
- sterowanie automatyką klimatyzacji
- współpraca z detektorami: CTX3H, CTX5
- obsługa detektorów: maks. 16
- system kodu zmiennego KEELOQ® 433,92MHz
- wyjście sterujące: przekaźnikowe (maks. 16A/250VAC)
- wyjście bezpotencjałowe, odseparowane galwanicznie od sieci 230V
- zasilanie: 230V AC
- pobór mocy: 2VA
- obudowa: plastikowa, klasa szczelności (IP56)
- wymiary: 87x87x39mm (szer./dł./wys.)
- gwarancja: 24 miesiące
Informacje o sterowniku

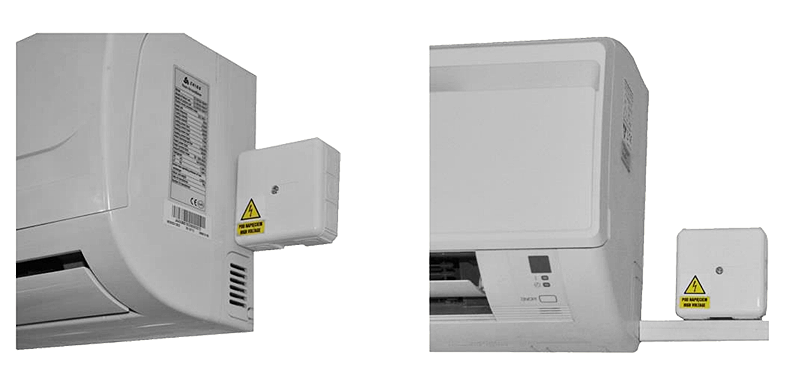

Moduł ST100ACG firmy Elmes steruje klimatyzatorem, włączając lub wyłączając go w zależności od stanu otwarcia lub zamknięcia okien i drzwi w klimatyzowanym pomieszczeniu. Współpracuje z bezprzewodowymi czujnikami położenia okien CTX3H i CTX5 i może obsługiwać do 16 takich urządzeń. Sterownik wykorzystuje system kodu zmiennego KEELOQ® firmy Microchip Technology Inc., który zapewnia unikalne, kodowane transmisje do odbiornika, gwarantując wysoki poziom zabezpieczenia sygnałów przesyłanych przez detektory CTX. Bezpotencjałowe wyjście odseparowane galwanicznie od sieci 230V podaje stan zwarcia lub rozwarcia na dedykowane wejście klimatyzatora, co umożliwia jego sterowanie bez konieczności korzystania z napięcia sieciowego.
Schemat

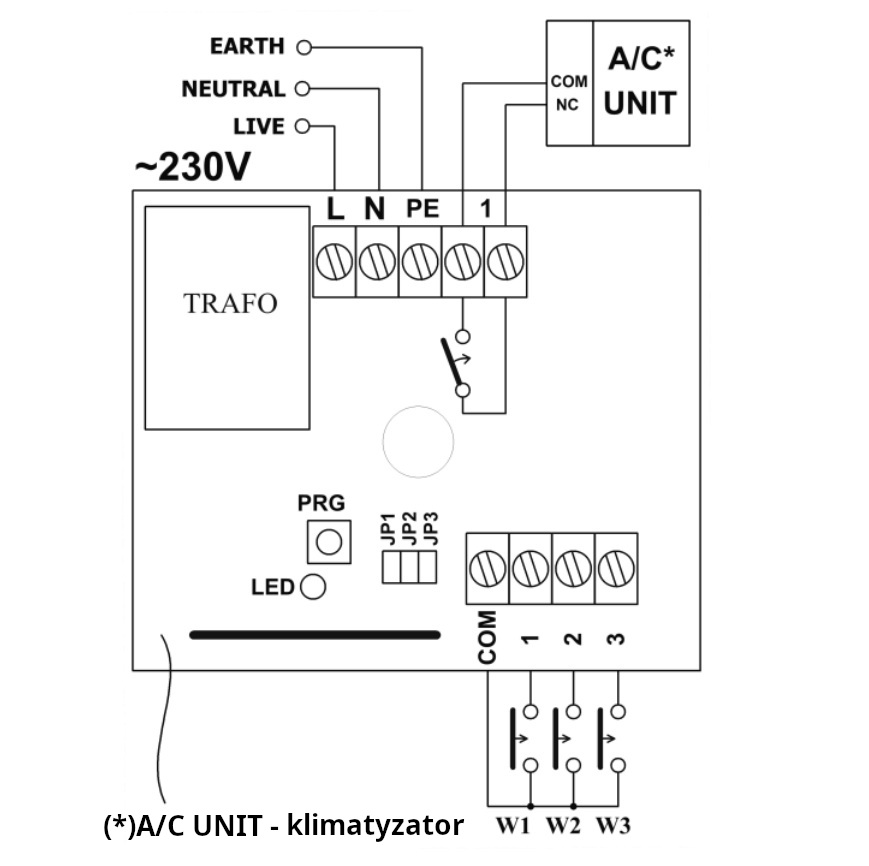

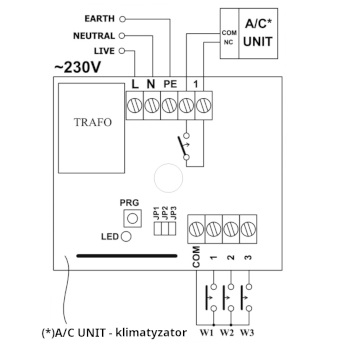

Schemat podłączenia sterownika ST100ACG
Opis zacisków przyłączeniowych (na potencjale sieci):
- L - Faza sieci 230V
- N - Zero sieci 230V
- PE - uziemienie ochronne
- 1 - wyjścia bezpotencjałowe do klimatyzatora (dwa zaciski), zwarte lub rozwarte ze sobą (zworka JP2)
Opis wejść (niskonapięciowych):
- COM - wspólny (masa)
- 1 - chwilowe wyłączenie klimatyzacji
- 2 - chwilowe załączenie klimatyzacji
- 3 - zerowanie pamiętanego w sterowniku stanu okien – trwałe załączenie klimatyzacji.
