HPSB-24V5A-D - zasilacz buforowy, impulsowy

Kod produktu: 6236

Kod GTIN: 5902135322192

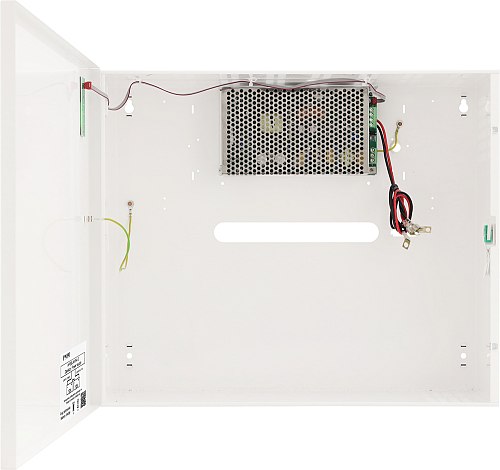

HPSB-24V5A-D - Zasilacz buforowy impulsowy

HPSB-24V5A-D - Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 24V DC

obudowa: metalowa (IP20), natynkowa, skręcana
napięcie zasilania: 200 ~ 240V AC, 50/60Hz
prąd wyjściowy: 4.5A
napięcie wyjściowe:
- praca buforowa: 22V – 27.6V DC
- praca bateryjna: 20V - 27.6V DC
regulacja napięcia wyjściowego: 27V ~ 28.8V DC
miejsce na akumulator: 2x 7Ah / 2x 17Ah / 2x 28Ah / 2x 40Ah

prąd ładowania akumulatora: 0.5A/2A (ustawiany zworką)
nominalny sumaryczny prąd wyjściowy (z akumulatorem): 5A
moc zasilacza: maks. 138W
sprawność: 90%
zabezpieczenia: SCP, OVP, OLP, UVP, tamper
sygnalizacja pracy: diody LED
wymiary: 465x173x395 (szer./gł./wys.)
gwarancja: 24 miesiące od daty produkcji

HPSB-24V5A-D - zasilacz buforowy, impulsowy

Kod produktu: 6236

Kod GTIN: 5902135322192

667,89 zł

543,00 zł netto

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Zasilacz buforowy HPSB-24V5A-D przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 24V DC. Zasilacz dostarcza napięcia 27.6V DC o wydajności prądowej 5A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej koloru białego (RAL9003) z miejscem na akumulator 2x 7Ah / 2x 17Ah / 2x 28Ah / 2x 40Ah. Obudowa wyposażona jest w tamper antysabotażowy.

Sygnalizacja LED

Symbol	Oznaczenie	Opis
	Zielony LED AC	świeci - zasilacz zasilany napięciem 230V nie świeci - brak napięcia 230V, praca z akumulatora
	Zielony LED DC	świeci - obecność napięcia na wyjściu zasilacza nie świeci - brak napięcia na wyjściu zasilacza
	Czerwony LED CHARGE	świeci - ładowanie akumulatora nie świeci - brak ładowania akumulatora

Zabezpieczenia

Do bezpiecznego użytkowania oraz ochrony przed uszkodzeniami, zasilacz HPSB-24V5A-D został wyposażony w szereg zabezpieczeń, takich jak:

SCP - zabezpieczenie zwarciowe - przekroczenie znamionowego prądu wyjściowego prowadzi do wyłączenia części sieciowej zasilacza, urządzenie pozostaje w tym stanie do czasu ustąpienia przeciążenia.
OVP - zabezpieczenie przepięciowe - zasilacz jest wyposażony w elementy elektroniczne, których zadaniem jest pochłanianie energii przepięć które mogą być indukowane na przewodach podłączonych do zacisków. Elementy te z jednej strony chronią moduł elektroniczny zasilacza a z drugiej ograniczają wpływ przepięć na urządzenia podłączone do jego wyjść.
OLP - zabezpieczenie przeciążeniowe - zabezpiecza przed przeciążeniem całego zasilacza (nie ograniczając się do poszczególnych linii).
UVP - zabezpiecza przed zbyt niskim napięciem na liniach wyjściowych.

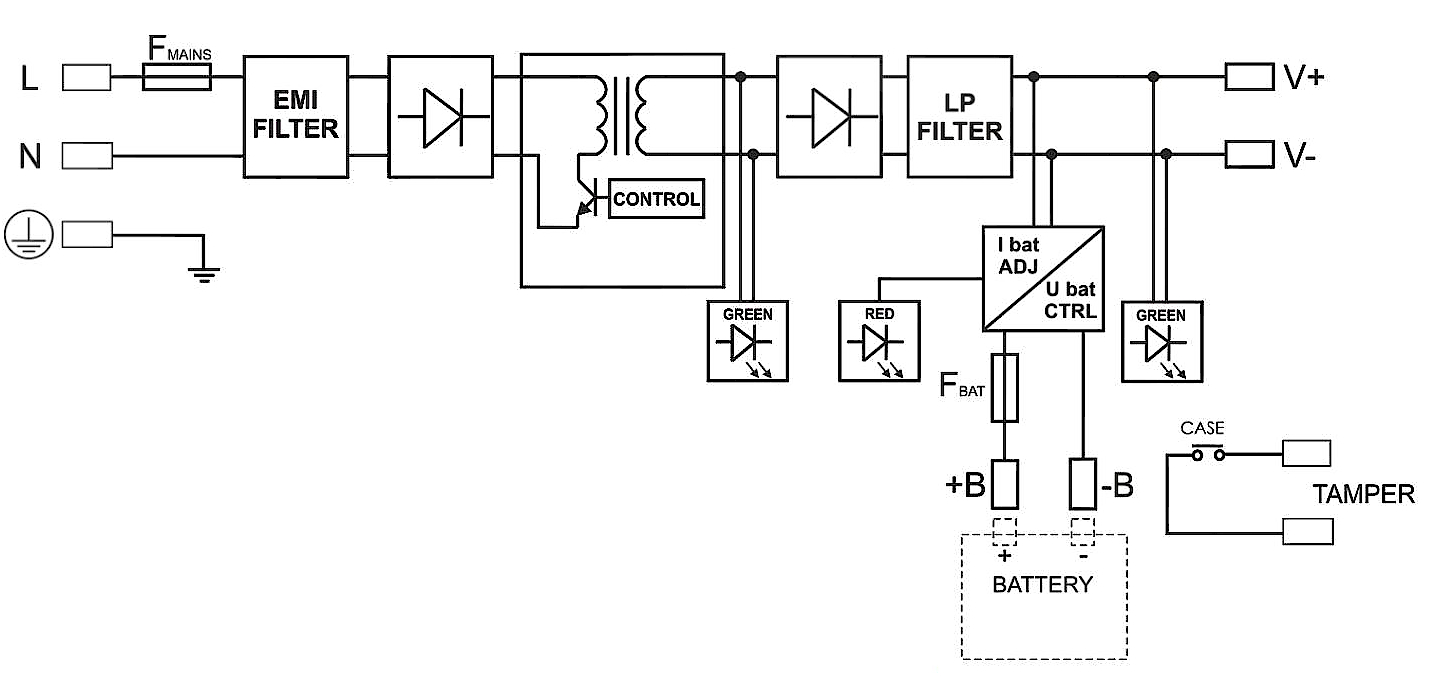

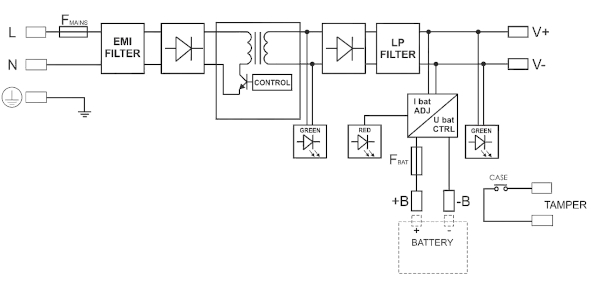

Rys.1 - Schemat blokowy

Specyfikacja techniczna

Główne
Zasilanie:	200 - 240V
Napięcie wyjściowe:	22 ~ 27,6 V – praca buforowa 20 ~ 27,6 V – praca bateryjna
Zakres regulacji napięcia wyjściowego:	27 – 28.8V
Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej:	30mA
Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia:	Bezpiecznik topikowy F_BAT (awaria wymaga wymiany wkładki topikowej pod pokrywą zasilacza)
Zabezpieczenie przeciążeniowe OLP	105 ~ 150% mocy zasilacza, automatyczny powrót
Zabezpieczenie nadnapięciowe OVP	>37 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP:	U<19 V – odłączenie zacisku akumulatora
Zabezpieczenie antysabotażowe:	TAMPER wyjście sygnalizujące otwarcie obudowy zasilacza: microswitch, styki NC (obudowa zamknięta), 0,5 A@50 V DC (max.)
Sygnalizacja optyczna	Diody LED na PCB zasilacza Diody LED na pokrywie zasilacza
Stopień ochrony	IP20
Temperatura pracy	-10°C ~ 60°C
Obudowa	Blacha stalowa DC01 0,7 - 1,0mm, kolor RAL 9003
Zamykanie	Wkręt walcowy (z czoła), (możliwość montażu zamka)
