HPSB-12V2A-B - zasilacz buforowy, impulsowy

Kod produktu: 4981

Kod GTIN: 5902135318980

Zasilacz buforowy, impulsowy HPSB-12V2A-B

HPSB-12V2A-B - Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC

obudowa: metalowa (IP20), natynkowa, skręcana
napięcie zasilania: 200 ~ 240V AC, 50/60Hz
prąd wyjściowy: 2A
napięcie wyjściowe:
- praca buforowa: 11V - 13.8V DC
- praca bateryjna: 10V - 13.8V DC
regulacja napięcia wyjściowego: 13.5V ~ 14V DC
miejsce na akumulator: 7Ah/12V

prąd ładowania akumulatora: 0.5A
nominalny sumaryczny prąd wyjściowy (z akumulatorem): 2.5A
moc zasilacza: maks. 35W
sprawność: 87%
zabezpieczenia: SCP, OVP, OLP, UVP, tamper
sygnalizacja pracy: diody LED
wymiary: 170x82x180 (szer./gł./wys.)
gwarancja: 24 miesiące od daty produkcji

HPSB-12V2A-B - zasilacz buforowy, impulsowy

Kod produktu: 4981

Kod GTIN: 5902135318980

221,40 zł

180,00 zł netto

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

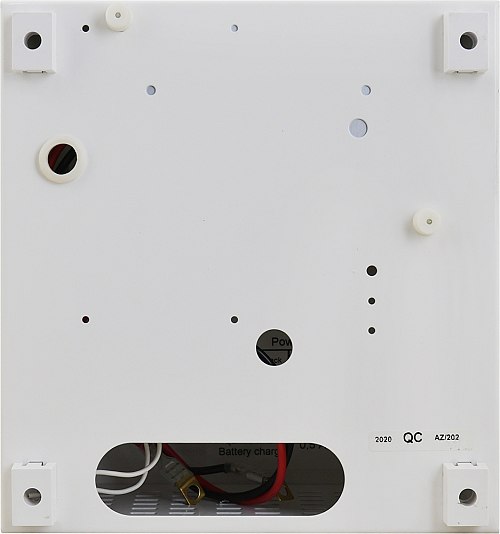

Zasilacz buforowy HPSB-12V2A-B przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC. Zasilacz dostarcza napięcia 13.8V DC o wydajności prądowej 2A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej w koloru białego (RAL9003) z miejscem na akumulator 7Ah/12V. Obudowa wyposażona jest w tamper antysabotażowy.

Sygnalizacja LED

Symbol	Oznaczenie	Opis
	Zielony LED AC	świeci - zasilacz zasilany napięciem 230V nie świeci - brak napięcia 230V, praca z akumulatora
	Zielony LED DC	świeci - obecność napięcia na wyjściu zasilacza nie świeci - brak napięcia na wyjściu zasilacza
	Czerwony LED CHARGE	świeci - ładowanie akumulatora nie świeci - brak ładowania akumulatora

Zabezpieczenia

Do bezpiecznego użytkowania oraz ochrony przed uszkodzeniami, zasilacz HPSB-12V2A-B został wyposażony w szereg zabezpieczeń, takich jak:

SCP - zabezpieczenie zwarciowe - przekroczenie znamionowego prądu wyjściowego prowadzi do wyłączenia części sieciowej zasilacza, urządzenie pozostaje w tym stanie do czasu ustąpienia przeciążenia.
OVP - zabezpieczenie przepięciowe - zasilacz jest wyposażony w elementy elektroniczne, których zadaniem jest pochłanianie energii przepięć które mogą być indukowane na przewodach podłączonych do zacisków. Elementy te z jednej strony chronią moduł elektroniczny zasilacza a z drugiej ograniczają wpływ przepięć na urządzenia podłączone do jego wyjść.
OLP - zabezpieczenie przeciążeniowe - zabezpiecza przed przeciążeniem całego zasilacza (nie ograniczając się do poszczególnych linii).
UVP - zabezpiecza przed zbyt niskim napięciem na liniach wyjściowych.

Rys.1 - Schemat blokowy

Specyfikacja techniczna

Główne
Typ zasilacza:	A (EPS - External Power Source), klasa środowiskowa II
Zasilanie:	200 - 240V
Napięcie wyjściowe:	11 ~ 13,8 V – praca buforowa 10 ~ 13,8 V – praca bateryjna
Zakres regulacji napięcia wyjściowego:	13.5 – 14 V
Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej:	15 - 40mA
Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia:	Bezpiecznik polimerowy (powracalny) Bezpiecznik topikowy F (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie przeciążeniowe OLP	105 ~ 150% mocy zasilacza, automatyczny powrót
Zabezpieczenie nadnapięciowe OVP	>19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP:	U<9,5 V – odłączenie zacisku akumulatora
Zabezpieczenie antysabotażowe:	TAMPER wyjście sygnalizujące otwarcie obudowy zasilacza: microswitch, styki NC (obudowa zamknięta), 0,5 A@50 V DC (max.)
Sygnalizacja optyczna	Diody LED na PCB zasilacza Diody LED na pokrywie zasilacza
Warunki pracy	II klasa środowiskowa (PN-EN12101-10:2007), -5 C ÷ 40 C
Klasa ochronności PN-EN 62368-1	I (pierwsza)
Stopień ochrony PN-EN 60529	IP20
Temperatura pracy	-10ºC ~ 40ºC
Obudowa	Blacha stalowa DC01 0,7 1,0mm, kolor RAL 9003
Zamykanie	Wkręt walcowy (z czoła), (możliwość montażu zamka)

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla HPSB-12V2A-B - zasilacz buforowy, impulsowy

Pobierz wszystkie


Instrukcja obsługi [PL]	Instrukcje	1.1 MB	Pobierz
Deklaracja zgodności [PL]	Certyfikaty	116.9 KB	Pobierz
Karta katalogowa [PL]	Karty katalogowe	634.5 KB	Pobierz

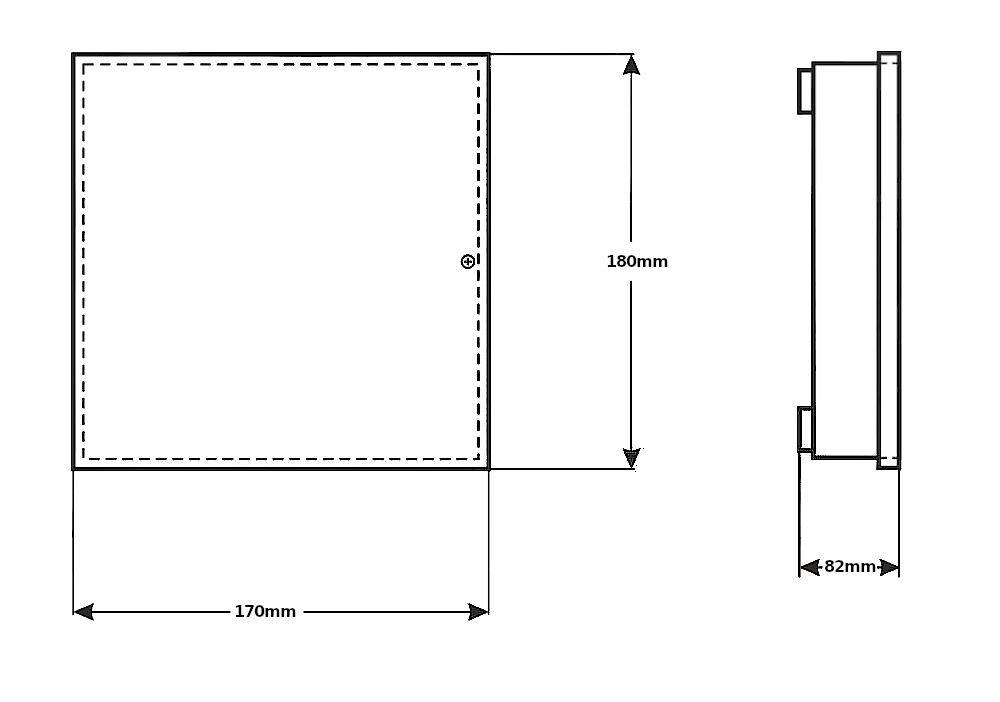

Wymiary
