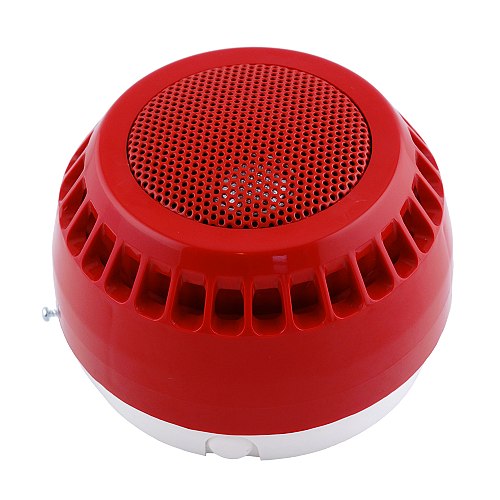

SG-PGW3 - Sygnalizator wewnętrzny akustyczno-głosowy
SG-PGW3 - Sygnalizator z sygnalizacją akustyczna i komunikatami słownymi
- przeznaczenie:
- sygnalizacja głosowa i akustyczna w systemach PPOŻ
- montaż w pomieszczeniach zamkniętych
- możliwość wgrania do 3 komunikatów głosowych
- 18 wzorów dźwięku
- mechanizm autoadresowania podczas pracy w sieci
- możliwość tworzenia sieci synchronicznej
- napięcie zasilania: DC 20~32,5V
- klasa szczelności: IP31C
-
zgodny z:
- certyfikatem CPR 1438-CPR-0746
- świadectwem dopuszczenia NR 4234/2021
- temperatura pracy: -10°C ~ 55°C
- wymiary: ⌀115x78mm (śr./wys.)
- gwarancja: 36 miesięcy
Sygnalizator SG-Pgw3 to niezawodne rozwiązanie firmy W2, znajdujące częste zastosowanie w profesjonalnych instalacjach systemów przeciwpożarowych. Głównym zadaniem sygnalizatora jest informowanie osób przemiennym sygnałem akustycznym i sygnałem komunikatu słownego w przypadkau wykrycia przez czujniki pożaru w budynku. Jako źródło dźwięku zastosowano głośnik. Sygnalizator jest przeznaczony do instalowania w pomieszczeniach zamkniętych.
Konstrukcja
Sygnalizator posiada obudowę wykonaną z tworzywa niepalnego, w której znajdują się podzespoły elektroniczne. Obudowa składa się z trzech części: korpusu z zamontowanym głośnikiem, pokrywy z zamontowanym obwodem drukowanym, podstawy umożliwiającej montaż do ściany/sufitu lub bezpośrednio do puszki PIP-3AN.
W pokrywie znajdują się:
- zaciski do podłączenia zasilania
- zaciski do podłączenia wyłącznika WSD-1
- złącze micro USB
- potencjometr służący do regulacji natężenia dźwięku

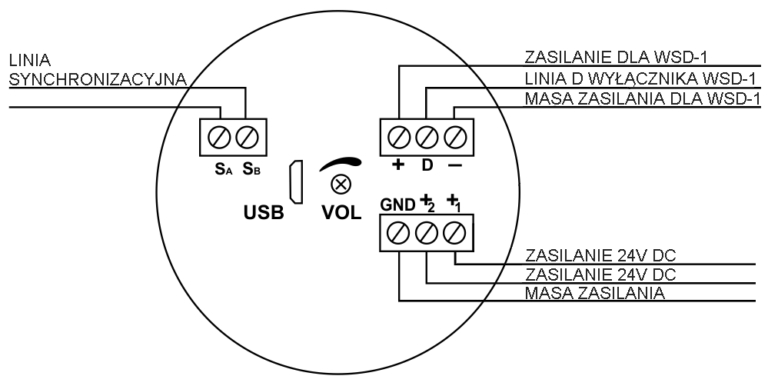

Złącze zasilające posiada trzy wyprowadzenia oznaczone „+1”, „+2”, „GND”. Złącze USB umożliwia kopiowanie komunikatów z komputera PC do pamięci wewnętrznej sygnalizatora.
Sygnalizator głosowy SG-Pgw3 umożliwia odtwarzanie do 18 wzorów sygnału akustycznego lub brak sygnału akustycznego.
Otwieranie
W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.
Zamykanie

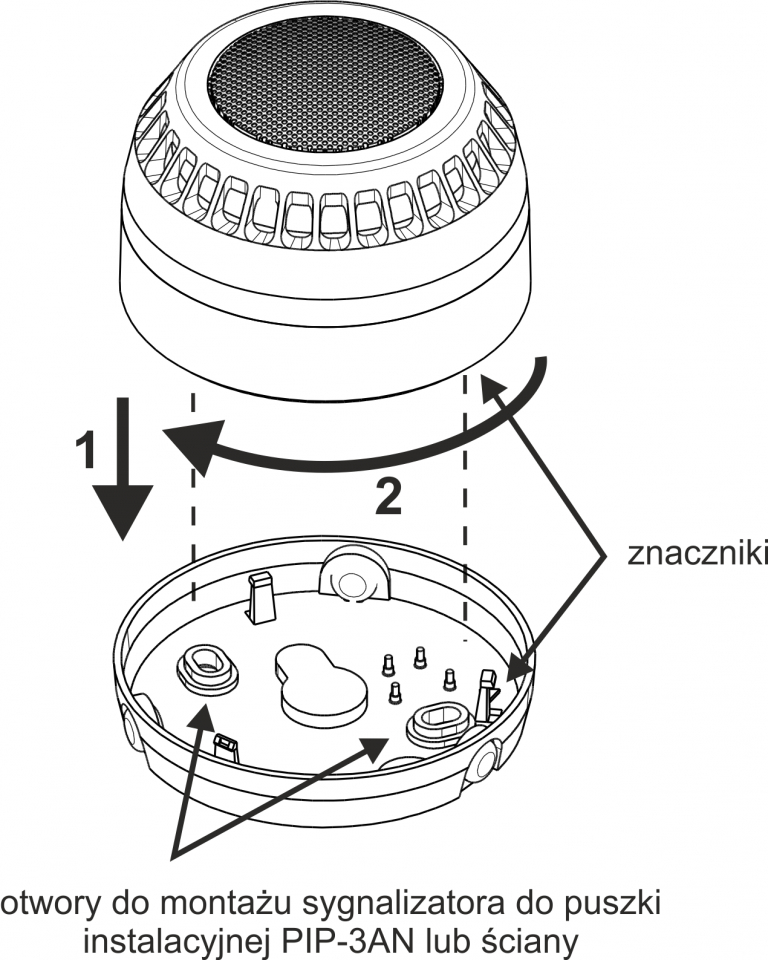

W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki, następnie złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).
Sterowanie
Podłączenie napięcia zasilania na odpowiednie zaciski wyzwala generowanie sekwencji alarmowej zgodnie z zaprogramowaną funkcją.
UWAGA!
Podanie napięcia zasilania na: wejście +1 spowoduje odtworzenie komunikatu K1.mp3, wejście +2 spowoduje odtworzenie komunikatu K2.mp3, wejścia +1 oraz +2 spowoduje odtworzenie komunikatu K3.mp3.
Synchronizacja

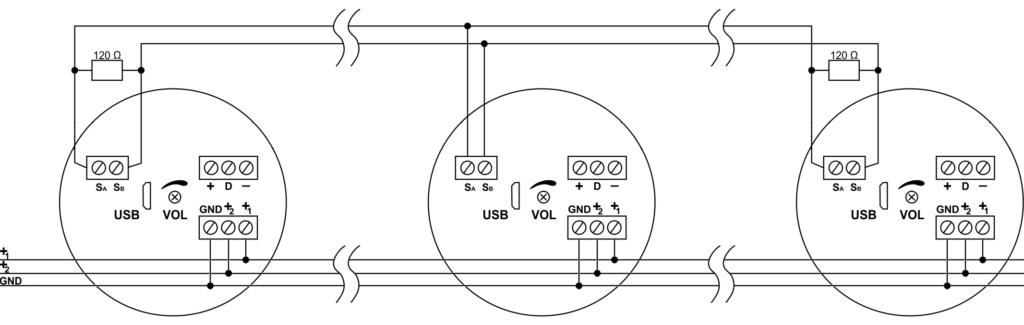

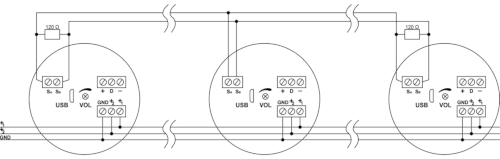

Sygnalizator głosowy SG-Pgw3 umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie. Sygnalizatory znajdujące się w sieci nie wymagają adresowania – brak konieczności programowania sygnalizatorów w tryb master/slave. Istnieje również opcja automatycznego kopiowania komunikatów do wszystkich sygnalizatorów obecnych w sieci – funkcja przydatna w przypadku aktualizacji treści komunikatu. W celu realizacji synchronizacji pomiędzy urządzeniami należy je połączyć zgodnie ze schematem.
Komunikaty
Komunikat 1
Uwaga! Uwaga! W budynku wykryto pożar, proszę zastosować się do instrukcji przeciwpożarowej. Attention! Attention! Fire in the building, please follow fire safety instructions immediately. Achtung! Achtung! Im Gebäude wurde Brand entdeckt, richten Sie sich bitte nach den Brandschutzmaßnahmen.
Komunikat 2
Uwaga! Uwaga! Zagrożenie zostało zlikwidowane, odwołuje się alarm ewakuacyjny. Attention! Attention! The fire risk has been eliminated, fire alarm has been cancelled. Achtung! Achtung! Die Brandgefahr wurde beseitigt, der Evakuierungsalarm wird abgesagt.
Komunikat 3
Uwaga! Uwaga! Z powodu zagrożenia pożarowego budynku, zaistniała potrzeba ewakuacji. Proszę o niezwłoczne opuszczenie budynku, najkrótszą z możliwych dróg. Attention! Attention! There is fire risk in the building, evacuation is required. Please leave the building immediately by the shortest possible route. Achtung! Achtung! Im Gebäude wurde Feuergefahr gemeldet und das Gebäude muss Evakuiert werden. Bitte verlassen Sie sofort das Gebäude über den nächstgelegenen Ausgang.
Programowanie
Sygnalizator do prawidłowej pracy wymaga pliku konfiguracyjnego oraz plików *.mp3 z treściami komunikatów. W celu skopiowania plików z nagraniami należy odłączyć napięcie zasilania od zacisków sygnalizatora. Następnie należy podłączyć sygnalizator do portu USB komputera PC/laptopa za pomocą przewodu USB A/micro USB. Po podłączeniu przewodu sygnalizator będzie widoczny w systemie operacyjnym jako urządzenie pamięci masowej. Następnie należy skopiować pliki z nagraniami dźwiękowymi do sygnalizatora.
Kolejnym etapem jest modyfikacja pliku konfiguracyjnego. W pliku tym użytkownik wybiera numer syreny, jak również opcję autoaktualizacji. Użytkownik ma do wyboru 1 z 18 wzorów syreny lub brak syreny.
Zalecenia montażowe
Sygnalizator SG-Pgw3 powinien być włączany do instalacji SAP za pośrednictwem puszki połączeniowej o odporności ogniowej (zalecane PIP-3AN). Puszkę montuje się do podłoża/ściany, która również posiada wymaganą odporność ogniową. W przypadku, gdy ze względów estetycznych, montaż sygnalizatora bezpośrednio na puszcze PIP-3AN jest niemożliwy, dopuszczalny jest montaż sygnalizatora do podłoża nie posiadającego wymaganej odporności ogniowej. W takim przypadku puszka połączeniowa musi być zamontowana na podłożu o wymaganej odporności ogniowej (np. sytuacja, w której puszka PIP-3AN zamontowana jest do sufitu o odporności E90, sygnalizator SG-Pgw3 zamontowany jest na suficie podwieszanym).

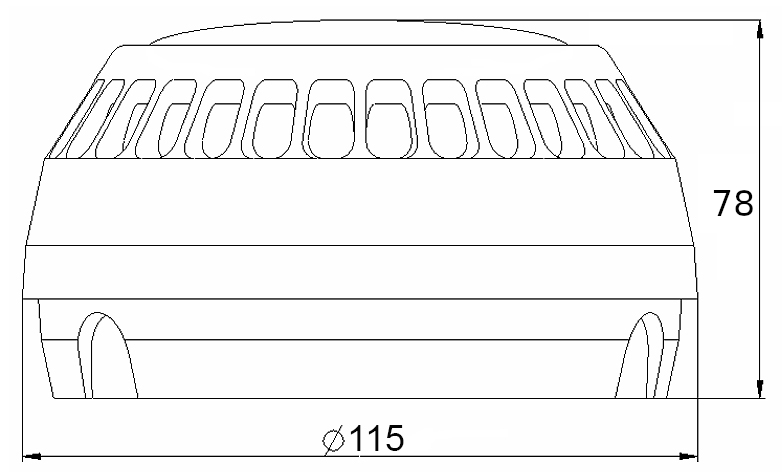

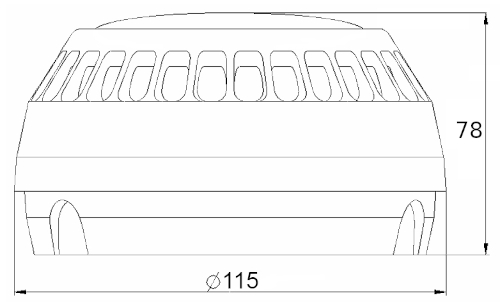

Wymiary
