PX-MC2-P1G-U1F-PDR - przemysłowy gigabitowy media konwerter PoE
PX-MC2-P1G-U1F-PDR - Media konwerter PoE do pracy w miejscach o zwiększonym zapyleniu, wysokiej lub niskiej temperaturze
- przesył sygnału: światłowód wielomodowy / jednomodowy
- rodzaj złącza: wymienny moduł SFP
- szybkość transmisji: zależna od modułu SFP
-
interfejs:
- 1x port RJ45 PoE 802af/at (10/100/1000Mbps, Auto MDI/MDIX)
- 1x slot SFP (100/1000Mbps)
- rodzaj transmisji: Half/Full Duplex
- funkcje: LFP, Fiber port selection, CCTV 250m, PD Alive (PoE Watchdog)
- wyjście PoE 802.3af/at, maks. 30W
- zabezpieczenia: ESD, EFT
- typ obudowy: DIN (uchwyt w zestawie)
- klasa szczelności: IP40
- zacisk do podłączenia przewodu ochronnego
- redundantne zasilanie
- prosta instalacja i obsługa (plug and play)
- temperatura pracy: -40°C ~ +75°C
- wilgotność: 5 ~ 90%
- redundantne zasilanie
- zasilanie: 48V ~ 57V (brak zasilacza)
- rekomendowany zasilacz: 1.25A / 48V DC
- wymiary: 30x85x85mm (szer./dł./wys.)
- gwarancja: 36 miesiące
Gigabitowy media konwerter PX-MC2-P1G-U1F-PDR Ethernet - SFP dedykowany do systemów telewizji przemysłowej IP. Urządzenie umożliwia zmianę sygnału optycznego na sygnał przewodzony kablem miedzianym i w odwrotnym kierunku. Urządzenie obsługuje PoE 802.3af/at. Współpracujące moduły SFP należy zakupić osobno.
Gigabitowy media konwerter PoE PX-MC2-P1G-U1F-PDR
1 port RJ45 i 1 slot SFP
Najważniejsze cechy
Do niezawodnego funkcjonowania w ramach monitoringu IP media konwerter PX-MC2-P1G-U1F-PDR wyposażony został w 1 gigabitowy port 10/100/1000Mbps zapewniając inteligentną komunikację z podłączonym urządzeniem na odległości do 100 metrów lub 250 metrów w przypadku trybu CCTV. Zasilanie PoE pozwala na szybką detekcję urządzeń zasilanych za pomocą tej technologii i dynamiczne przydzielanie energii dla urządzenia. Media konwerter posiada wbudowaną autodetekcję MDI/MDIX w związku z czym nie wymaga stosowania kabli krosowych oraz automatycznie wykrywa i ustawia prędkość i tryb transmisji danych. Industrialny media konwerter powinien być stosowany w instalacjach, w których występują niekorzystne warunki takie jak zwiększone zapylenie, niska lub wysoka temperatura oraz duża wilgotność powietrza.

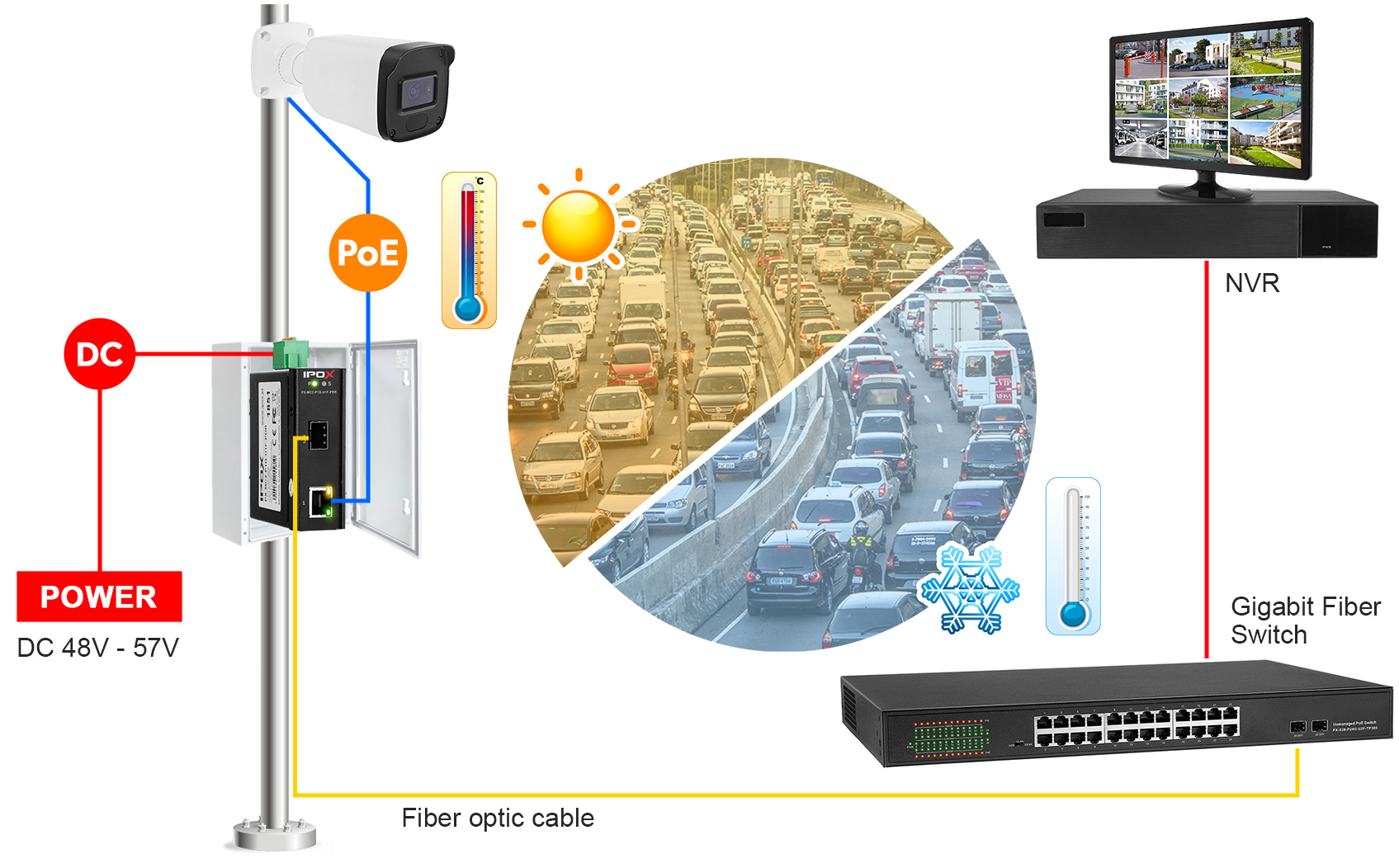

Zastosowanie media konwertera IPOX
Niezawodny media konwerter PX-MC2-P1G-U1F-PDR jest urządzeniem LAN, które umiejętnie uzupełni każdą infrastrukturę sieciową, dostępną w obiektach przemysłowych lub użytku publicznego. Montaż przemysłowego media konwertera IPOX w hermetycznej obudowie na słupie pozwoli wykorzystać jego szeroką funkcjonalność w profesjonalnych instalacjach monitoringu IP. Umożliwia kompleksowe zasilenie kamer IP w miejscach wolnych od źródeł zasilania i w efekcie zrealizowanie skutecznych systemów zabezpieczeń.
Tryby pracy
W trybie zwykłym PX-MC2-P1G-U1F-PDR pracuje jako normalne urządzenie sieciowe, a wszystkie porty są zdatne do komunikacji.
Funkcja LFP obejmuje Link Loss Carry Forward (LLCF) i Link Loss Return (LLR), z których oba mogą natychmiast zaalarmować administratorów o problemie z mediami łącza i zapewnić skuteczne rozwiązanie do monitorowania sieci.
Fiber port selection - włączenie funkcji zmniejsza prędkość na slocie SFP do 100Mbps. (ON=100Mbps, OFF=1000Mbps)

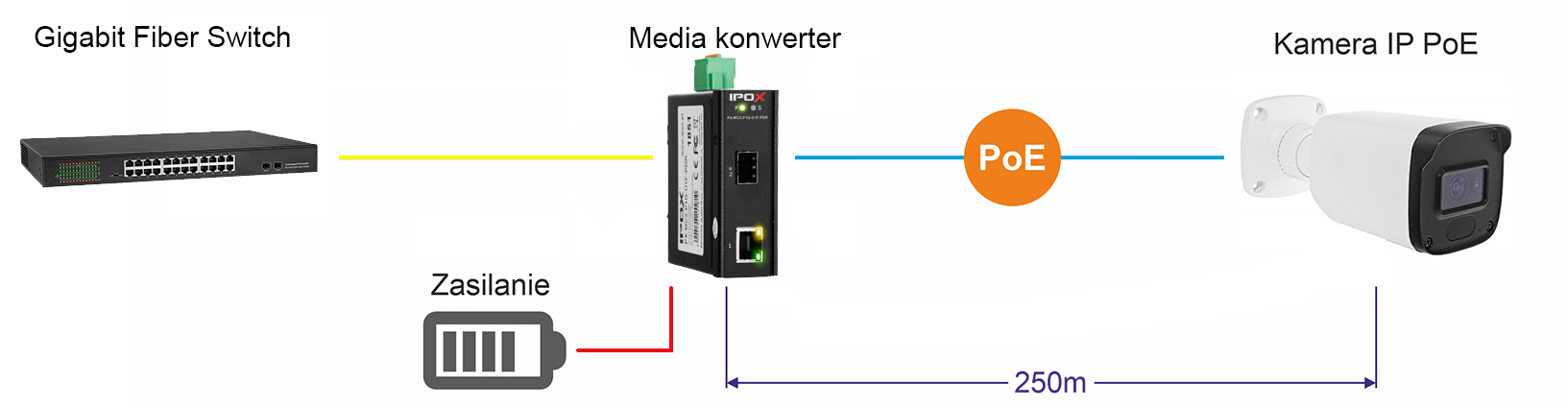

W trybie CCTV zasięg transmisji zwiększa się do 250 metrów, występuje izolacja portów PoE względem siebie i optymalizacja przepustowości na portach PoE do 10 Mbps. Transmisja danych dopuszczona jest tylko pomiędzy portem Uplink a portem PoE.

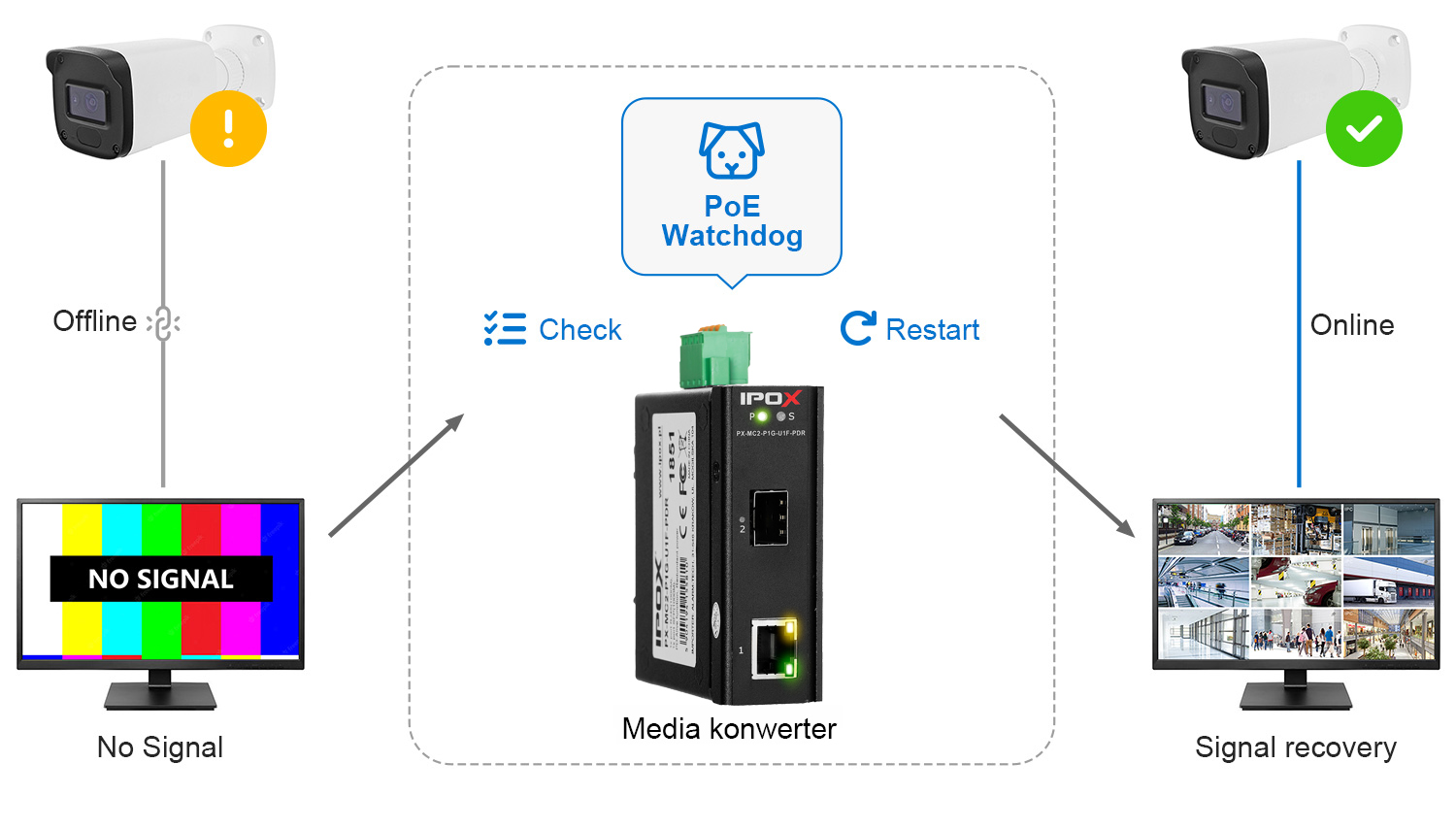

PD Alive (PoE Watchdog) włącza kontrole stanu urządzenia podłączonego do portu PoE. W przypadku braku komunikacji (np. zawieszenie się urządzenia) następuje reset zasilania badanego urządzenia.
Obsługa modułu SFP
Media konwerter PX-MC2-P1G-U1F-PDR pozwala na współpracę z różnym rodzajem światłowodu, dzięki wbudowanemu slotowi na moduły SFP. Wszystkie parametry transmisji optycznej są uwarunkowane od wybranego modułu SFP. PX-MC2-P1G-U1F-PDR współpracuje z modułami SFP kompatybilnymi ze standardem IEEE 802.3u 100BASE-FX oraz IEEE 802.3z 1000Base-X. Dodatkowo posiada wbudowaną autodetekcję MDI/MDIX w związku z czym nie wymaga stosowania kabli krosowych oraz automatycznie wykrywa i ustawia prędkość i tryb transmisji danych. Porty wyposażone zostały także w technologię Hot-Pluggable, która umożliwia instalowanie modułów SFP w urządzeniach sieciowych, bez potrzeby odłączania zasilania.

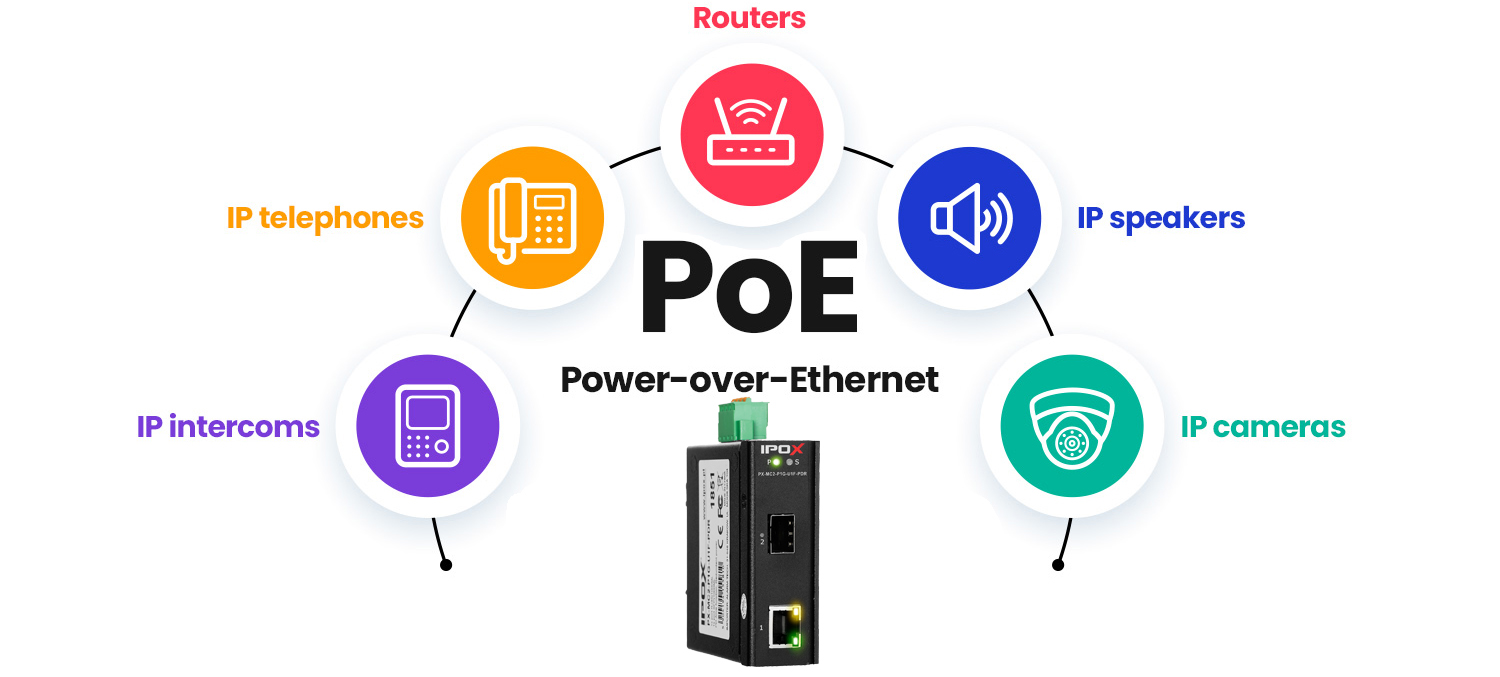

Technologia PoE+
PoE+ to ulepszona wersja technologii PoE, która pozwala na dostarczenie energii urządzeniom peryferyjnym, będącym elementami sieci za pomocą kabla ethernetowego. Technika oparta na protokole IEEE 802.3at umożliwia użytkownikom zasilanie urządzeń peryferyjnych mocą do 30 W. Istotną zaletą ulepszonej wersji technologii jest także wysoka jakość i duża szybkość przesyłu danych (do 1000 Mb/s). Dzięki tak wysokim możliwościom transferu danych rozwiązanie PoE Plus znalazło szerokie zastosowanie w rozległych sieciach monitoringu. Technika PoE+ pozwala na przesyłanie obrazu z kamer 4K w czasie rzeczywistym przy zachowaniu pełnej płynności.
Zasilanie redundantne
Zasilanie redundantne to sposób zasilania media konwertera, które związane jest z podwójnym doprowadzeniem zasilania do urządzenia. Sposób ten znajduje zastosowanie w przypadku awarii jednego ze źródeł zasilania. Umożliwia bowiem automatyczne przełączenie do równorzędnego źródła bezpośrednio przez urządzenie bez udziału użytkownika.
Najwyższy poziom wydajności i łatwa instalacja
Instalacja media konwertera IPOX jest bardzo prosta i bezproblemowa dzięki technice Plug & Play. Autodetekcja MDI/MDIX wykrywa zastosowany kabel, w związku z czym nie wymaga stosowania kabli krosowniczych oraz automatycznie ustawia prędkość i tryb transmisji danych.
Solidna metalowa obudowa
Wytrzymała obudowa o standardzie IP40 została wykonana z wysokiej jakości metalu, stanowi ochronę dla wrażliwych komponentów media konwertera. Tak solidne zabezpieczenie gwarantuje wieloletnią i stabilną pracę urządzenia. Dzięki dodatkowemu uchwytowi istnieje możliwość instalacji przełącznika na szynie DIN. Obudowa została wyposażona w zacisk do podłączenia przewodu ochronnego.

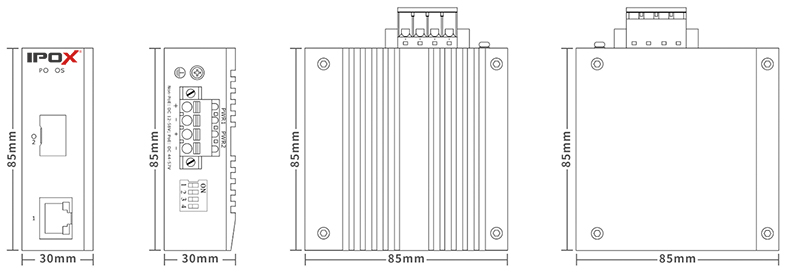

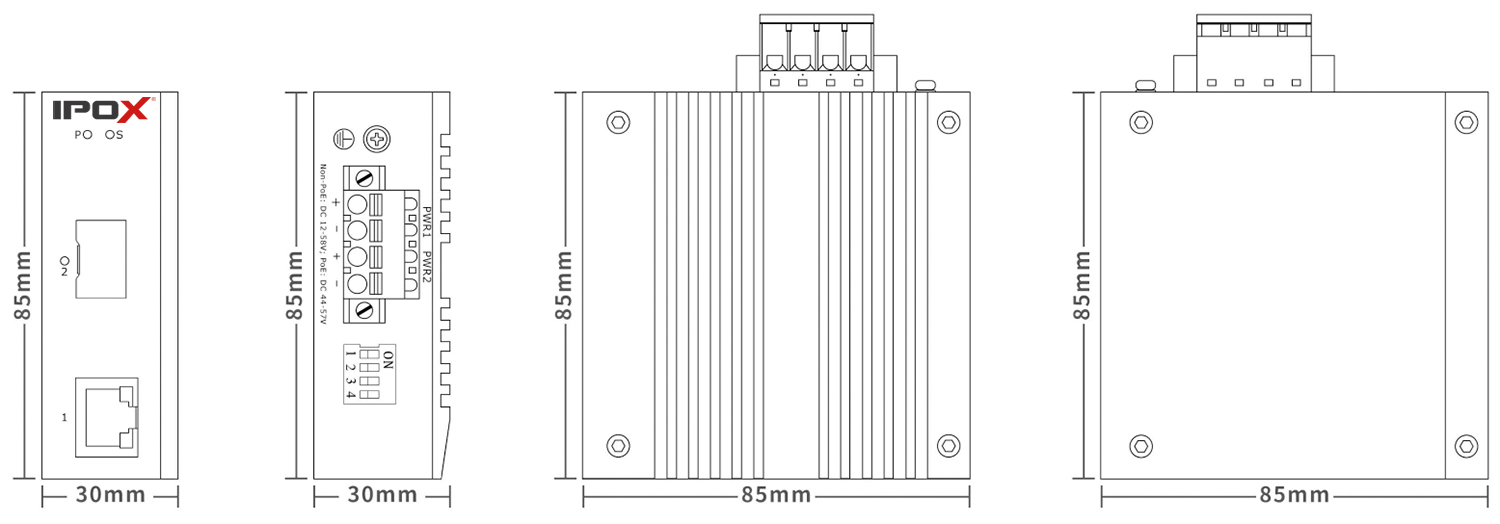

Wymiary
