Zewnętrzna bariera AX 200TFR (BE) zasilana bateryjnie
Zewnętrzna bariera podczerwieni AX200TFR krótkiego zasięgu zasilana bateryjnie należy do serii barier oferujących rewolucyjne rozwiązania w obszarze ochrony obwodowej obiektów. To profesjonalne urządzenie zapewnia ochronę na najwyższym poziomie, pozwalając jednocześnie korzystać w pełni z zalet systemów bezprzewodowych. Zastosowanie systemów bezprzewodowych stanowi znacznie oszczędniejszą alternatywę dla tradycyjnych systemów przewodowych w wielu praktycznych zastosowaniach. Najnowocześniejsze rozwiązania technologiczne zapewniają długą żywotność baterii bez uszczerbku dla jakości pracy urządzenia w porównaniu z odpowiednikami przewodowymi.

Rys.1 Zasięg pracy bariery.
Wymiana baterii bez demontażu i strojenia bariery...
Obudowa urządzenia została przystosowana do zasilania z baterii, oraz zaprojektowana aby pomieścić w środku nadajniki systemów bezprzewodowych oraz niezbędne baterie. Ma to szczególne znaczenie w przypadku bariery AX 200TFR, gdy konstrukcja obudowy pozwala na łatwą wymianę baterii bez konieczności otwierania osłony przedniej oraz konieczności przeprowadzania żmudnego procesu strojenia bariery.

Rys.2 Schemat wymiany zasilania bateryjnego.
Monitorowanie i sygnalizowanie niskiego napięcia baterii (wyjście i wskaźnik diodowy)...
Kiedy energia baterii jest na wyczerpaniu, urządzenie automatycznie aktywuje wyjście sygnalizujące niski stan baterii. Po wysłaniu sygnału o niskim stanie baterii, funkcja "Antymaskingu" zostaje wyłączona w celu przedłużenia czasu działania baterii. Sygnał o niskim stanie baterii wysyłany jest na ok. 30 dni przed pełnym wyczerpaniem baterii.
Układ sygnalizujący zakłócenia środowiskowe (wyjście D.Q)...
Obwód informujący o zakłóceniach środowiskowych "Environmental Disqulification Circuit"
Układ sygnalizujący zakłócenia środowiskowych (osobne wyjście D.Q) generuje sygnał usterki, kiedy natężenie wiązki w odbiorniku spada poniżej dopuszczalnego poziomu na dłużej niż 20-40 sekund. Może to być spowodowane przez opady deszczu, śnieg lub gęstą mgłę. Układ ten występuje w czujkach razem z układem automatycznej regulacji wzmocnienia (A.G.C), co podwyższa stabilność działania urządzenia w szerokim spektrum warunków atmosferycznych, a w razie dramatycznego pogorszenia się jakości odbieranych wiązek układ sygnalizacji zakłóceń środowiskowych poinformuje o wysokim prawdopodobieństwie występowania "fałszywych alarmów".

Rys.3 Zasada działania układu zakłóceń środowiskowych.
Układ automatycznej regulacji wzmocnienia...
Układ automatycznej regulacji wzmocnienia (A.G.C.)
Obwód A.G.C monitoruje stopniowe zmiany natężenia sygnału wiązki podczerwieni powodowane zmiennymi warunkami atmosferycznymi. W przypadku spadku natężenia sygnału wiązki, układ dopasowuje czułość bariery do występujących warunków atmosferycznych, co pozwala na stabilną pracę urządzenia.
System optymalizujący natężenie wiązki (A.T.P.C.™)
System automatycznie kontroluje, stroi i optymalizuje poziom emisji sygnału tak, aby urządzenie osiągnęło maksymalną wydajność. Rezultatem zastosowania tego systemu jest zmniejszenie występowania "fałszywych alarmów" powstających w wyniku zmiany warunków otoczenia (mgła, silne opady śniegu lub deszczu) powodujących wahanie tłumienia wiązki podczerwieni pomiędzy nadajnikiem a odbiornikiem.

Rys.4 Charakterystyka systemu optymalizującego natężenie wiązki.
Regulowany czas przerwania wiązek...
Dzięki zastosowaniu stopniowej regulacji czasu przerwania wiązek niezbędnego do wywołania alarmu, czujki uzyskały bardzo elastyczne narzędzie dostosowania czułości do wymagań instalacji. Takie rozwiązanie redukuje ilość "fałszywych alarmów" spowodowanych przez przypadkowe, chwilowe naruszenie wiązek przez np. spadające liście, elementy niesione przez wiatr, ruchy ptaków bądź zwierząt w obrębie chronionego obszaru. Jeśli natomiast czas przerwania wiązki zostanie ustawiony na zbyt długi, poruszający się z dużą prędkością intruz będzie w stanie przedostać się przez barierę niezauważony. Dlatego należy z uwagą przeanalizować potencjalne próby forsowania zabezpieczeń i dostosować ustawienia czujek do wymagań instalacji. Po wykonaniu stosowanych regulacji, zalecany jest test ochrony bariery.

Rys.5 Charakterystyka regulacji czasu reakcji.
Wymiary...

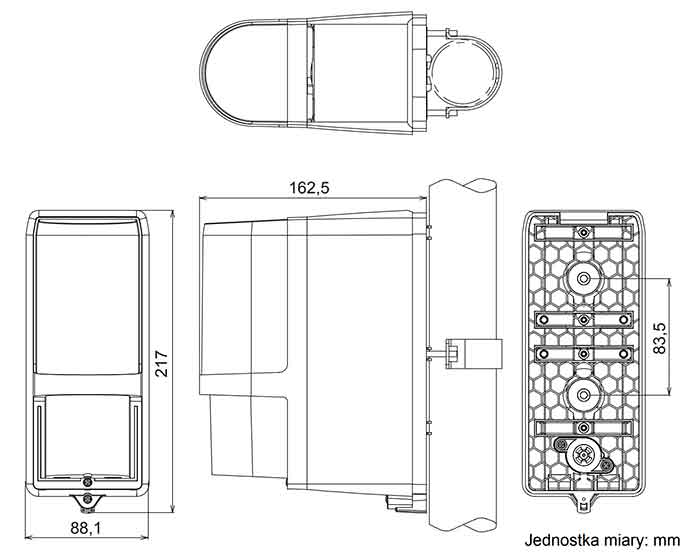

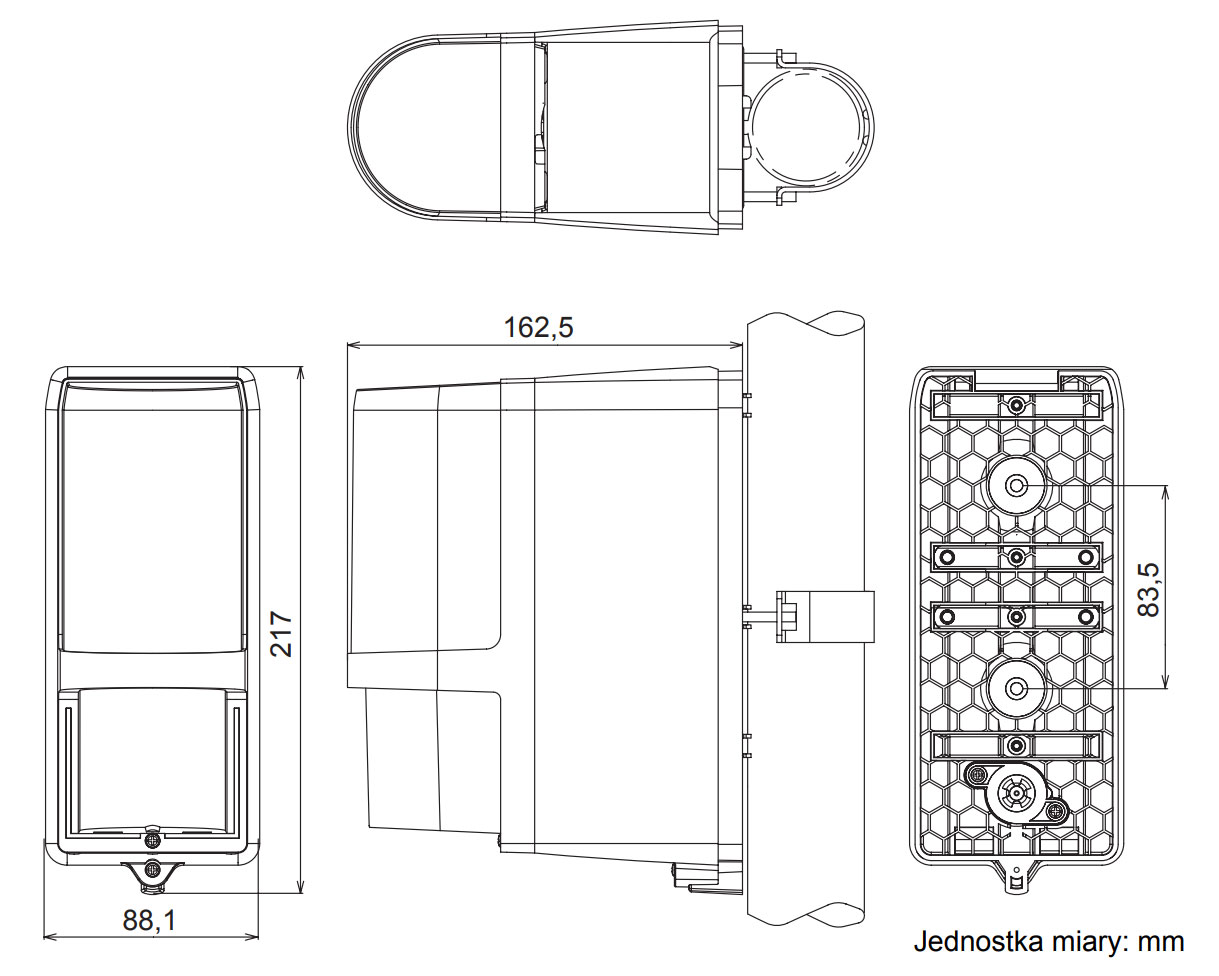

Rys.6 Wymiary obudowy bariery.
