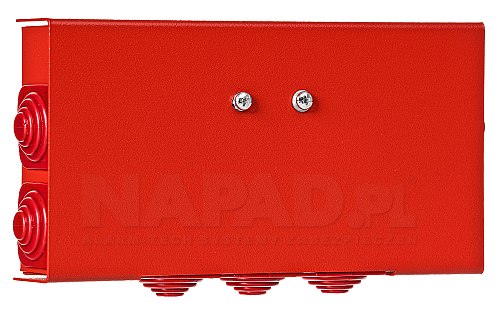

PIP-2AN - puszka instalacyjna rozgałęźna 2x4mm2
PIP-2AN - Przeciwpożarowa puszka instalacyjna z listwą zaciskową, rozgałęźną
- napięcie: max. 400V AC
- bezpiecznik (TOPIK):
- brak
- 0,375A
- ilość żył (wej./wyj.): 2 / 4
- przekrój przewodu: max. 4mm2
- średnica kabla instalacyjnego: max. ⌀19mm
- montaż: natynkowy
- klasa szczelności: IP20
- współpraca puszek z bezpiecznikiem: SA-K5, SA-K6, SA-K7
- kolor: czerwony
- zgodność z normami:
- krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623
- krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/2024/0113-3704
- klasyfikacja odporności ogniowej: E90
- waga:
- 0,33kg (PIP-2AN/Rozg./4mm2)
- 0,34kg (PIP-2AN/0,375A)
- wymiary: 166x30x88mm (szer./gł./wys.)
- gwarancja: 36 miesięcy
PIP-2AN to wysokiej jakości, certyfikowana puszka instalacyjna marki W2 stosowana w systemach sygnalizacji pożaru (SSP). Dzięki niej możliwe jest łączenie czy rozgałęzianie przewodów z podtrzymaniem funkcji E90 w warunkach pożaru. Puszka instalacyjna w wersji z bezpiecznikiem umożliwia również bezpieczne podłączenie odbiornika do instalacji np. sygnalizatora. W momencie uszkodzenia urządzenia zachowana zostaje ciągłość linii sygnałowej (zadziałanie bezpiecznika). Puszki instalacyjne przeciwpożarowe W2 posiadają dokumenty wydane przez CNBOP-PIB:
- Krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623
- Krajowa ocena techniczna Nr CNBOP-PIB-KOT-2019/2024/0113-3704
Co wyróżnia puszki pożarowe PIP W2 na tle konkurencji ?
-
Możliwość zastosowania przewodów o większym przekroju.
-
Nowe typoszeregi.
-
Nowa konstrukcja.
-
Ułatwiony montaż:
- brak docisków (trzymaczy) kabla
- wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej

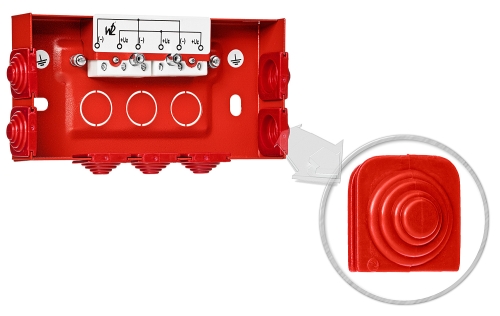

- przepusty kablowe wsuwane od góry
- nowa konstrukcja przepustów – proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu
Opis konstrukcji - elementy puszki instalacyjnej

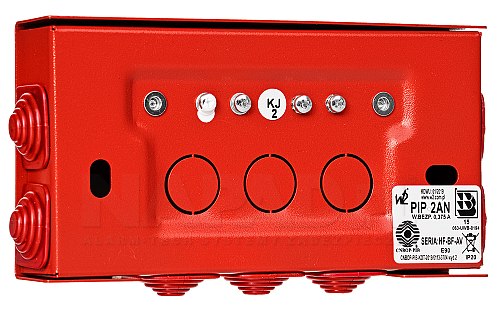

Puszka instalacyjna do systemów pożarowych PIP-2AN wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania (wersja z bezpiecznikiem). Posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.

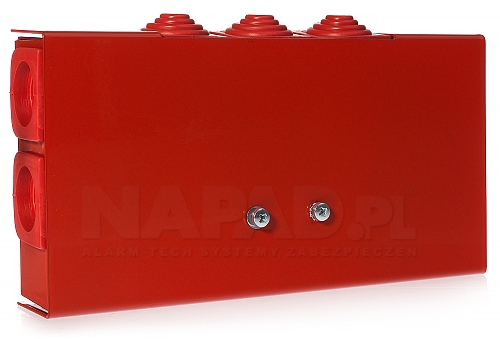

Puszka instalacyjna posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP-2AN charakteryzuje się przelotowym prostym sposobem prowadzenia linii sygnalizacyjnej.
Wersje PIP-2AN / Rozgałęźna / 4mm2 oraz PIP-2AN / 0,375A umożliwiają wprowadzenie przewodu do puszki również od strony podłoża (wyłamywane metalowe profile).

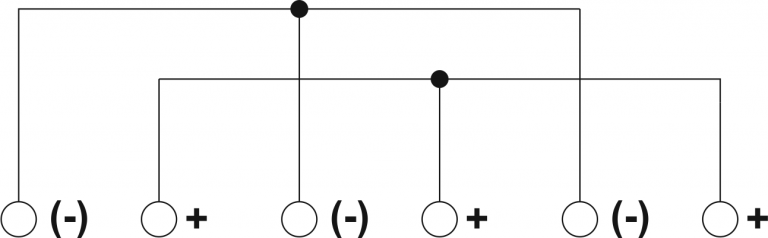

Schemat połączeń

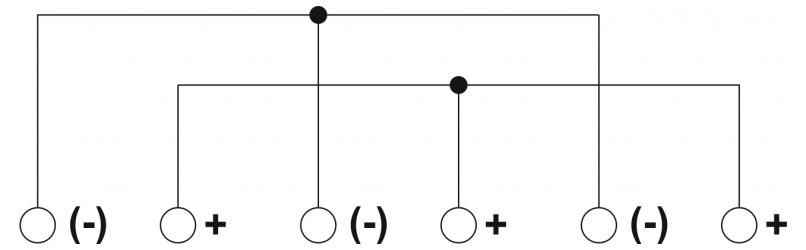

- dla puszki w wersji: bez bezpiecznika
- dla puszki w wersji: z bezpiecznikiem 0,375A
B – bezpiecznik, + Uz – linia zasilająca
