ABOX-M1 - obudowa zewnętrzna IP56 (190x140x70)

Kod produktu: 9500

Kod GTIN: 5902143690573

ABOX-M1 - Hermetyczna obudowa natynkowa wykonana z tworzywa i wyposażona w blachę perforowaną

zastosowanie: uniwersalne
dostępna liczba przepustów:

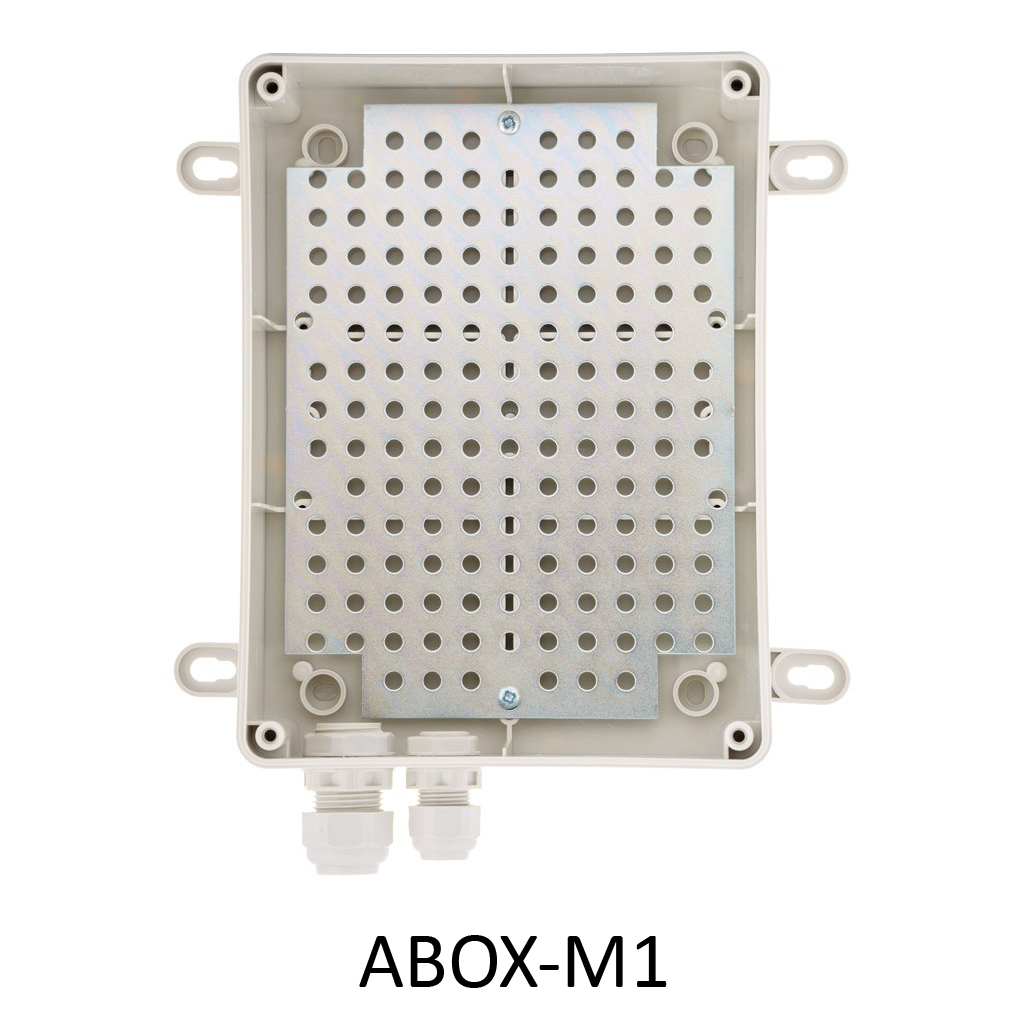

ABOX-M1 - 1x (M16) + 1x (M20)

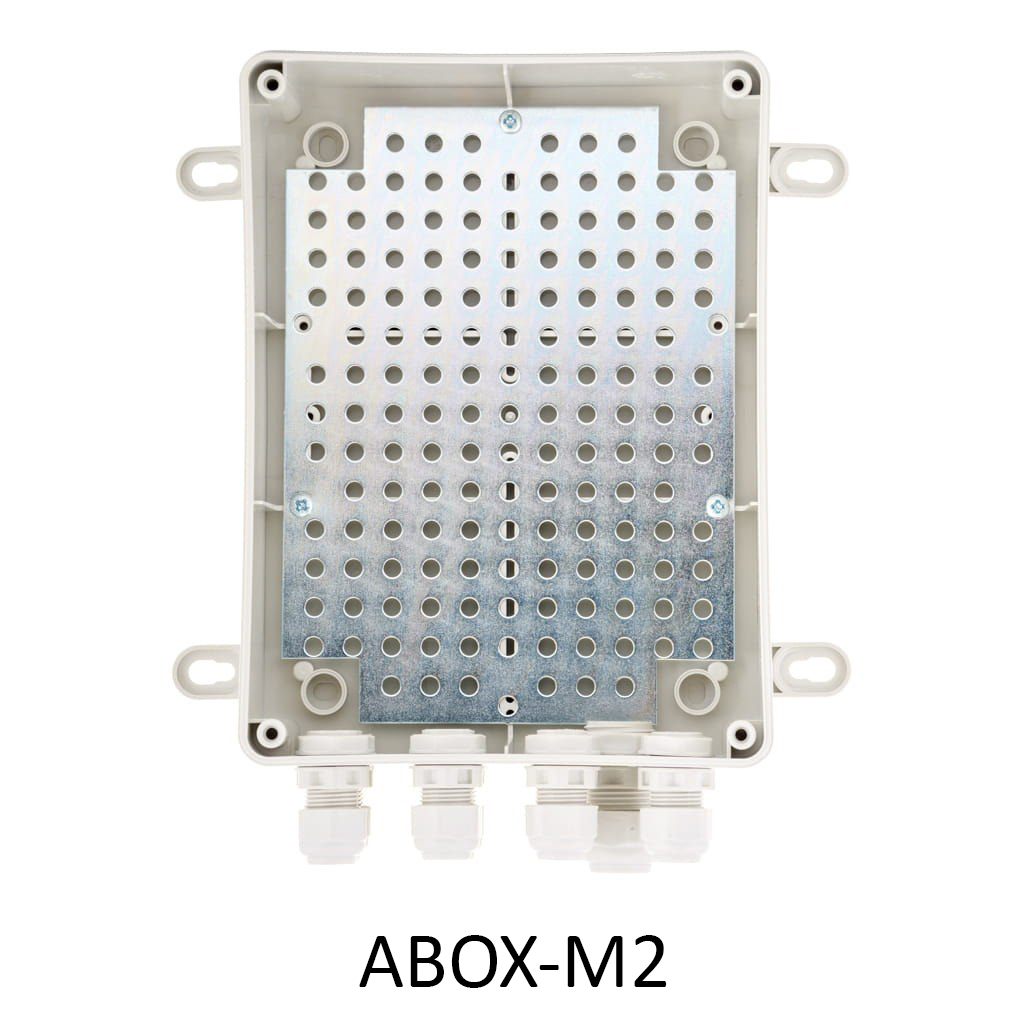

ABOX-M2 - 6x (M16) + 1x (M20)

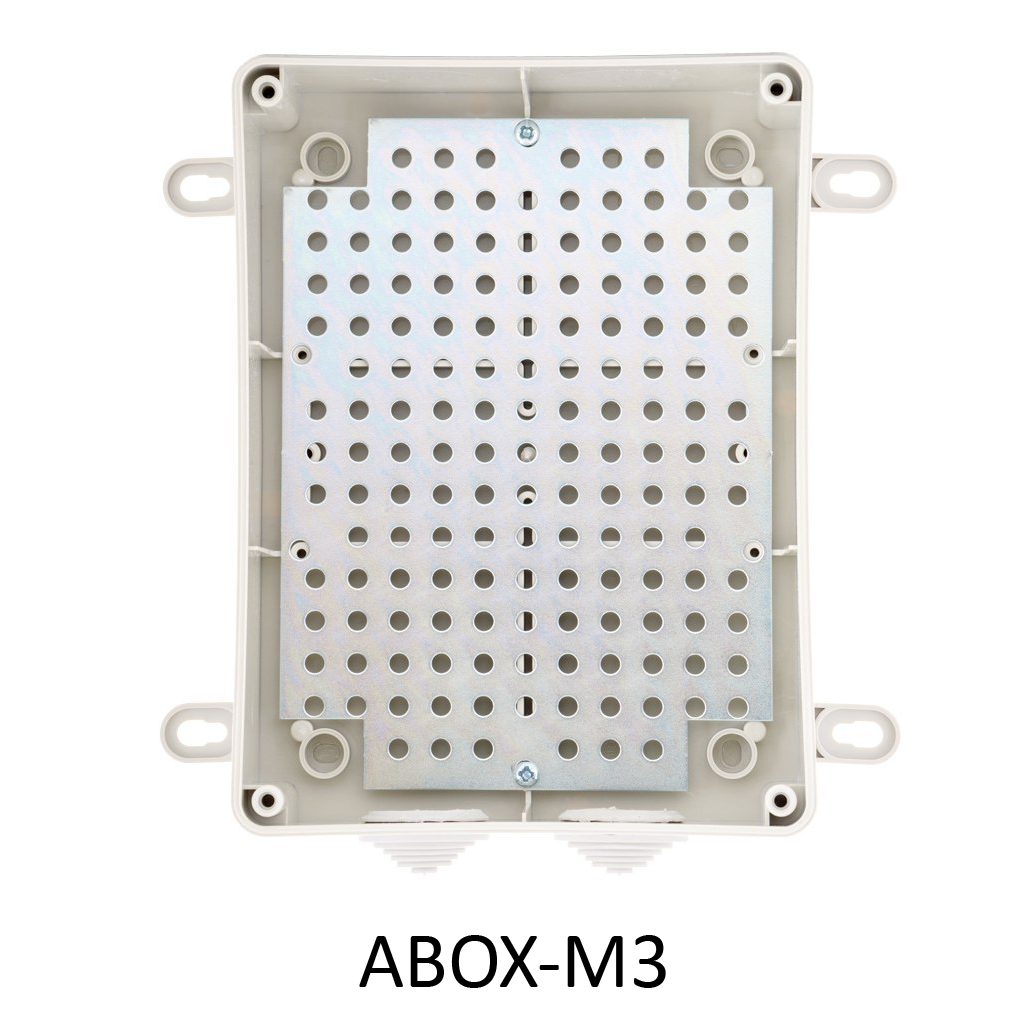

ABOX-M3 - 2x (zaślepki gumowe 29mm)
montaż: natynkowy
materiał: tworzywo
zamykanie: śruby

płyta montażowa: blacha perforowana
kolor: jasnoszary (RAL7035)
dostępna klasa szczelności:

ABOX-M1/ABOX-M2 - IP56

ABOX-M3 - IP55
wymiary: 190×140×70mm (wys. / szer. / gł.)
waga: 510g
gwarancja: 24 miesiące

ABOX-M1 - obudowa zewnętrzna IP56 (190x140x70)

Kod produktu: 9500

Kod GTIN: 5902143690573

153,75 zł

125,00 zł netto

Liczba przepustów:

1x M16 + 1x M20

2x zaślepki gumowe

6x M16 + 1x M20

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Obudowa zewnętrzna ABOX-M stanowi wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i inne, niekorzystne czynniki atmosferyczne. Obudowa została wyposażona w blachę montażową, posiadającą otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

Główne cechy i funkcje ABOX-M

tworzywo UV, kolor szary
możliwość zachowania zapasu kabli wewnątrz obudowy
wejście kablami przez przepusty kablowe:
- ABOX-M1 - 1 x M16 oraz 1 x M20
- ABOX-M2 - 6 x M16 oraz 1 x M20
- ABOX-M3 - 2 x gumowe zaślepki 29mm
w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP

Specyfikacja techniczna

	Modele M1 / M2 / M3
Konstrukcja obudowy	Materiał bezhalogenowy, odporny na promieniowanie UV, kolor szary (RAL7035)
Wyposażenie (wpusty)	ABOX-M1: Zamontowane dławnice 1 x M16, 1 x M20 ABOX-M2: Zamontowane dławnice 6 x M16, 1 x M20 ABOX-M3: Zamontowane zaślepki gumowe 2 x 29 mm
Montaż obudowy	Naścienny, uchwyty montażowe
Montaż urządzeń wewnątrz	Wewnętrzna blacha montażowa z systemowym otworowaniem 4,8 mm w rastrze 10,8 mm
Stopień ochrony	ABOX-M1 / M2: IP56 ABOX-M3: IP55
Temperatura pracy	-25°C ~ 60°C
Wymiary zewnętrzne	190 x 140 x 70 mm
Waga	ABOX-M1: 0,51 kg ABOX-M2: 0,53 kg ABOX-M3: 0,51 kg

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla ABOX-M1 - obudowa zewnętrzna IP56 (190x140x70)

Pobierz wszystkie


Certyfikat RoHS [PL]	Certyfikaty	64.4 KB	Pobierz
Karta katalogowa ABOX-M1 [PL]	Karty katalogowe	363.0 KB	Pobierz
Karta katalogowa ABOX-M2 [PL]	Karty katalogowe	946.5 KB	Pobierz
Karta katalogowa ABOX-M3 [PL]	Karty katalogowe	970.2 KB	Pobierz

Prześlij pytanie dotyczące produktu

*E-mail:

*Wiadomość:

*Wyrażam zgodę na przetwarzanie moich danych osobowych zawartych w niniejszym formularzu w celu i zakresie koniecznym do realizacji zapytania. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zgłoszenia.

Administratorem Państwa danych osobowych jest Alarm-Tech Systemy Zabezpieczeń Andrzej Woźniak, Grzegorz Żurawski Spółka Cywilna. Adres miejsca prowadzenia działalności: 31-546 Kraków, ul. Mogilska 104. Szczegółowe informacje o zasadach ochrony danych osobowych znajdują się w Polityce prywatności.

Informacje

Dane GPSR dla ABOX-M1 - obudowa zewnętrzna IP56 (190x140x70)

Producent / Osoba odpowiedzialna w UE

Nazwa: ATTE Power Sp. z o.o.
Adres: ul. Hipolita Cegielskiego 2A, 32-400 Myślenice, Polska
E-mail kontaktowy ws. GPSR: wsparcie@atte.pl


Atte - Informacja o stosowaniu wyrobu	95.3 KB	Pobierz
Ogólne warunki gwarancji	112.5 KB	Pobierz
Instrukcja bezpieczeństwa użytkowania produktu ABOX-M1 / ABOX-M2 / ABOX-M3 - obudowa zewnętrzna	4.4 KB	Pobierz

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu ABOX-M1 / ABOX-M2 / ABOX-M3 - obudowa zewnętrzna

Bezpieczeństwo montażu i instalacji
- Obudowy zewnętrzne należy montować na stabilnej, nośnej powierzchni, zapewniającej odpowiednie podparcie dla całej konstrukcji.
- Przed montażem sprawdź kompletność zestawu montażowego i używaj wyłącznie elementów dostarczonych przez producenta.
- Podczas montażu stosuj odpowiednie narzędzia i zabezpieczenia, aby uniknąć uszkodzenia obudowy lub elementów mocujących.
- Unikaj uszkodzenia przewodów podczas prowadzenia ich przez otwory w obudowie; stosuj odpowiednie przepusty i uszczelnienia.
- Zapewnij prawidłowe uszczelnienie otworów kablowych, aby zachować klasę szczelności IP56 i ochronę przed pyłem oraz wodą.
Bezpieczeństwo użytkowania
- Nie przekraczaj maksymalnej nośności statycznej obudowy (do 100 kg), aby uniknąć uszkodzenia konstrukcji lub ryzyka upadku elementów.
- Drzwi obudowy wyposażone są w zamek – zawsze zamykaj obudowę, aby zapobiec nieautoryzowanemu dostępowi i chronić urządzenia wewnątrz.
- Regularnie kontroluj stan filtrów przeciwpyłowych i wentylatorów, aby zapewnić prawidłową wentylację i chłodzenie urządzeń.
- Nie blokuj otworów wentylacyjnych ani nie zasłaniaj filtrów, aby uniknąć przegrzewania urządzeń.
- Nie dopuszczaj do kontaktu obudowy z wodą lub innymi cieczami, mimo wysokiej klasy szczelności, aby zapobiec uszkodzeniom.
Bezpieczeństwo elektryczne
- Przy prowadzeniu przewodów elektrycznych przez obudowę stosuj odpowiednie przepusty i zabezpieczenia, aby uniknąć uszkodzenia izolacji i ryzyka porażenia prądem.
- Przed podłączeniem urządzeń do sieci elektrycznej upewnij się, że instalacja jest zgodna z obowiązującymi normami i posiada odpowiednie zabezpieczenia.
- Nie modyfikuj instalacji elektrycznej wewnątrz obudowy bez odpowiednich kwalifikacji.
Bezpieczeństwo konserwacji i serwisu
- Przed rozpoczęciem prac konserwacyjnych lub serwisowych odłącz zasilanie urządzeń znajdujących się w obudowie.
- Regularnie czyść filtry przeciwpyłowe, aby zapewnić prawidłową wentylację i zapobiec przegrzewaniu.
- Nie używaj agresywnych środków chemicznych do czyszczenia obudowy – stosuj miękką, wilgotną ściereczkę.
- W przypadku uszkodzenia obudowy lub elementów wentylacyjnych, niezwłocznie skontaktuj się z serwisem lub producentem.
Bezpieczeństwo środowiskowe
- Obudowy zewnętrzne przeznaczone są do pracy w warunkach zewnętrznych, jednak należy unikać ich instalacji w miejscach narażonych na bezpośrednie działanie ekstremalnych warunków atmosferycznych, takich jak silne opady gradu lub bardzo wysokie nasłonecznienie.
- Zachowaj odpowiednią przestrzeń wokół obudowy, aby zapewnić swobodny przepływ powietrza i skuteczne chłodzenie.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.
