AWO520PU - 28/80/L-F/PUSTA - obudowa do centrali alarmowych (350x400x182)

Kod produktu: 5575

Kod GTIN: 5906881443187

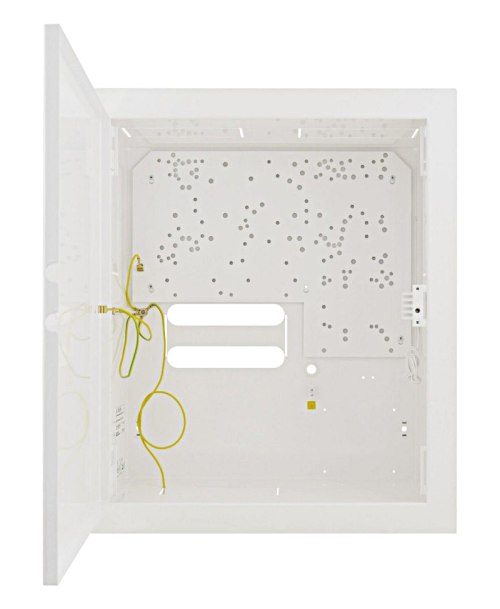

AWO520PU 28/80/L-F/PUSTA - obudowa do centrali alarmowych

AWO520PU - 28/80/L-F/PUSTA - Metalowa obudowa podtynkowa bez transformatora

współpraca: Satel, Risco, DSC, Paradox, Pyronix, Roel, EBS, Telmor, Roger
zastosowanie: do wewnątrz (IP20)
montaż: podtynkowy
materiał: blacha DC01, 0,7mm
miejsce na akumulator: 28Ah/12V
miejsce na transformator: TRZ40, TRZ80

zamykanie: skręcana lub na zamek (opcjonalnie)
zabezpieczenie: tamper (otwarcie obudowy)
płyta montażowa: blacha
dystans od podłoża: 8mm
waga: 5,8kg
wymiary: 350×400×182mm (szer./wys./gł.)
gwarancja: 24 miesiące

AWO520PU - 28/80/L-F/PUSTA - obudowa do centrali alarmowych (350x400x182)

Kod produktu: 5575

Kod GTIN: 5906881443187

522,75 zł

425,00 zł netto

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Pulsar AWO520PU 28/80/L-F/PUSTA to metalowa obudowa podtynkowa, która została zaprojektowana z myślą o montażu central i modułów: Satel, Risco, DSC, Paradox, Pyronix, Roel, EBS, Telmor, Roger, wewnątrz pomieszczeń (IP20). Obudowa posiada miejsce na akumulator o maksymalnej pojemności 28Ah/12V. Nie ma w zestawie transformatora, więc można dokonać własnego wyboru pośród następujących modeli: TRZ40 (AWT468), TRZ80 (AWT8161820, AWT8172430). Produkt AWO520PU 28/80/L-F/PUSTA cechuje zabezpieczenie antysabotażowe, chroniące przed nieautoryzowanym otwarciem obudowy. Posiada 8mm dystansu od ściany, dzięki któremu możliwe jest łatwe doprowadzenie przewodów do zamontowanych w niej urządzeń. Dla estetycznego montażu obudowa posiada regulowany kołnierz ze ściąganymi drzwiami.

Unikalne cechy obudowy Pulsar

Tamper otwarcia obudowy

Zamykanie – skręcanie

Przetłoczenie pod zamek

Ściągane zawiasy

Dystans od ściany

Demontowalna płyta montażowa

Przeznaczenie do central

DSC:
- Power Series Neo
  - Centrale: HS2016, HS2016-4, HS2032, HS2064, HS2128
  - Moduły: HSM2300, HSM2204, HSM2208, HSM2108, PCL-422
- Power Series
  - Centrale: PC1616, PC1832, PC1864
  - Moduły: PC5320, PC5100, PC5108, PC4216, PC5200, PC5204, PC5400, IT-100
- Power Series Pro
  - Centrale: HS3032, HS3128, HS3248
  - Moduły: HSM3408, HSM2108, HSM3204CX, HSM3350, AMX-400
EBS:
- Centrale: PX 202A
PARADOX:
- Centrale: 728 ULT, E55, 65, SP4000, SP5500, 6000, 7000, EV048, 192
- Moduły: ZX4, ZX8, ZX8SP, APR3-HUB2, PGM4
PYRONIX:
- Centrale: MATRIX 424, 6/816, 832, 832+
RISCO:
- Centrale: PRO24, 116, 128, 140
- Moduły: RP296EPS
ROEL:
- Centrale: SIGMA 6, 12, CERBER
ROGER:
- Centrale: PR402, CPR 32-SE
SATEL:
- Centrale: Integra 32, 24, 64, 128, 128+, 256+, Versa 5, 10, 15 Plus, IP, Perfecta 16, 32, 32 LTE, T-32, Micra, CA-10 P, CA-6 P, CA-5 P, CA-4 VP
- Moduły: CA-64 PTSA, CA-10 E, ETHM-1 Plus, ETHM-2, GSM-X, GSM-X LTE, INT-ADR, INT-AV, INT-E, INT-FI, INT-GSM, INT-KNX-2, INT-O, INT-PP, INT-R, INT-RS Plus, INT-VG, INT-VMG, MST-1, ACCO-NT,
  ACCO-KP-PS, ACCO-KPWG-PS
TELMOR:
- Centrale: TCA-824, TEX800

Dokumentacja informuje, jakie urządzenia mogą być instalowane w danej obudowie. Nie określa ile różnych urządzeń można zainstalować w jednej obudowie. Ilość zamontowanych urządzeń zależna jest od ich wielkości i rozmieszczenia.

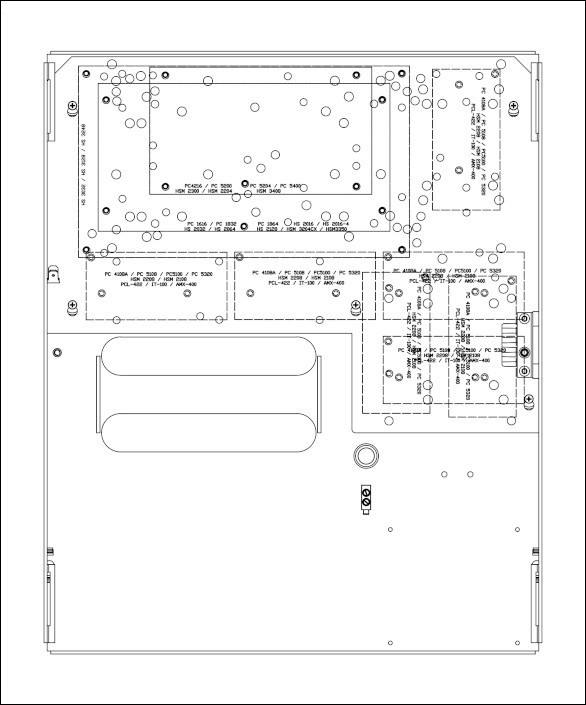

Montaż central

Sposoby montażu urządzeń dedykowanych do obudowy

DSC EBS PARADOX PYRONIX RISCO ROGER SATEL TELMOR

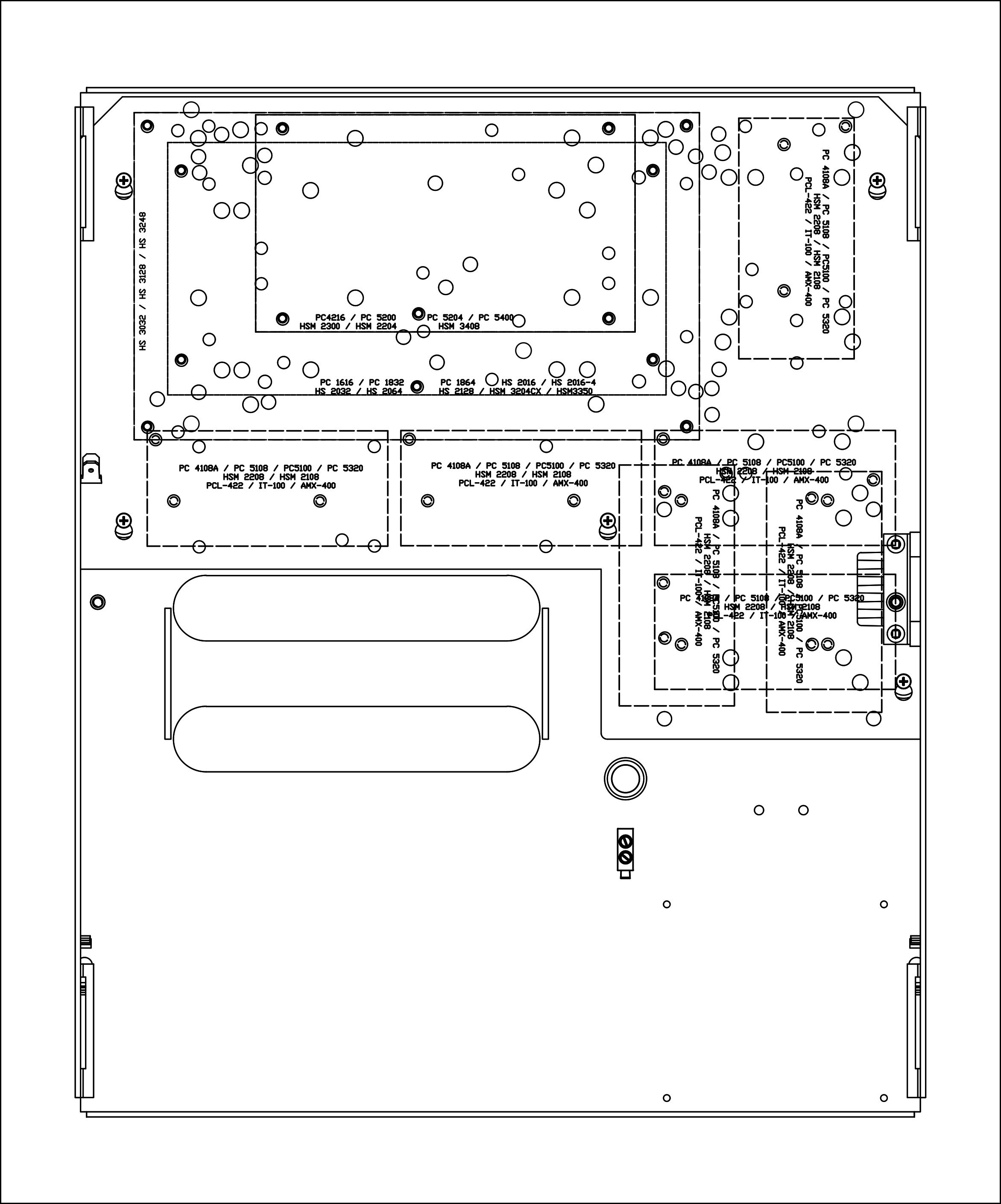

DSC

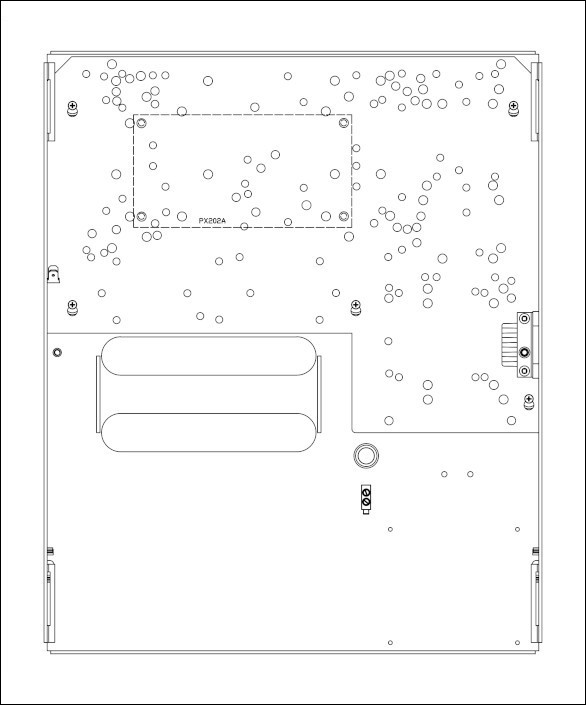

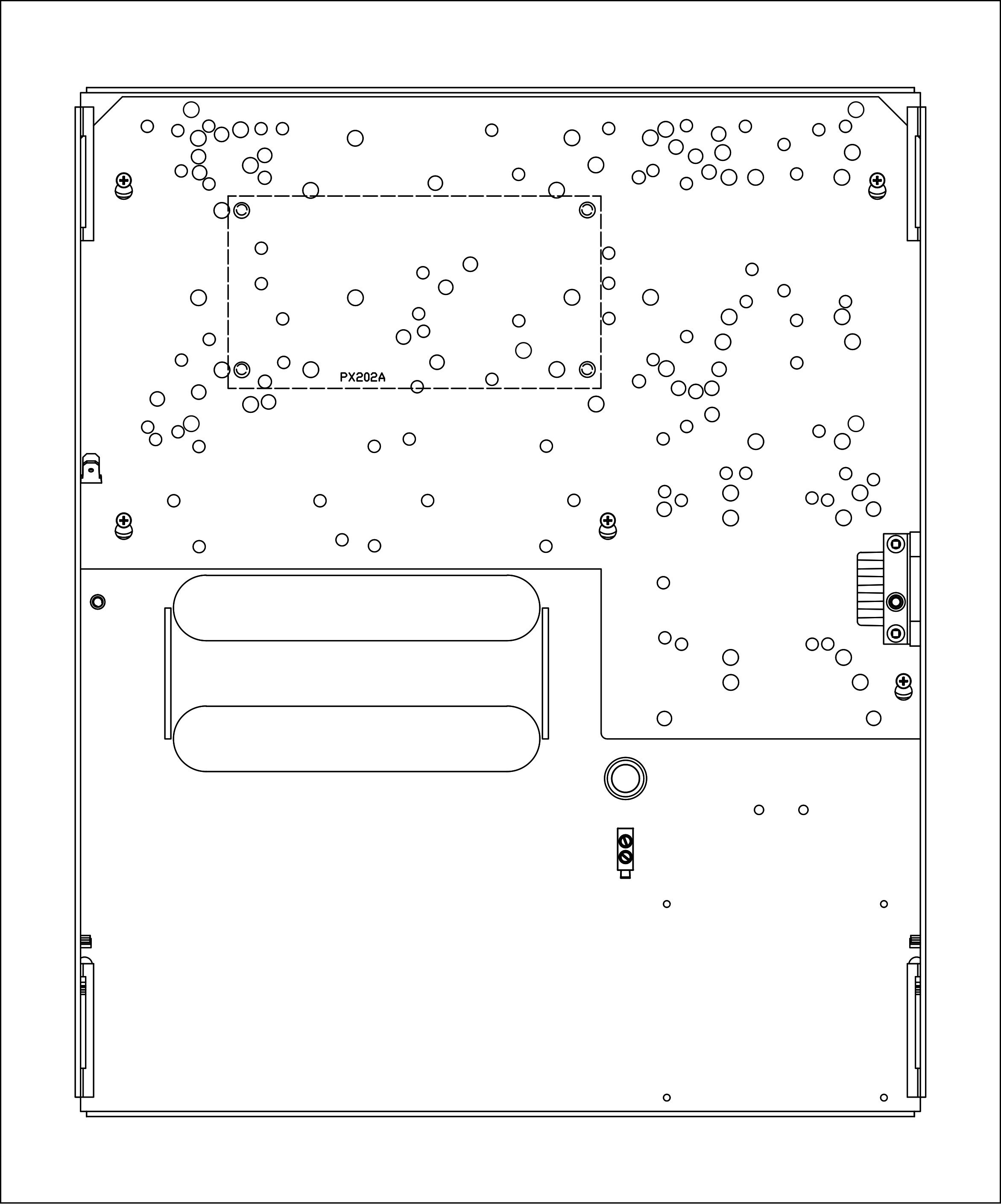

EBS

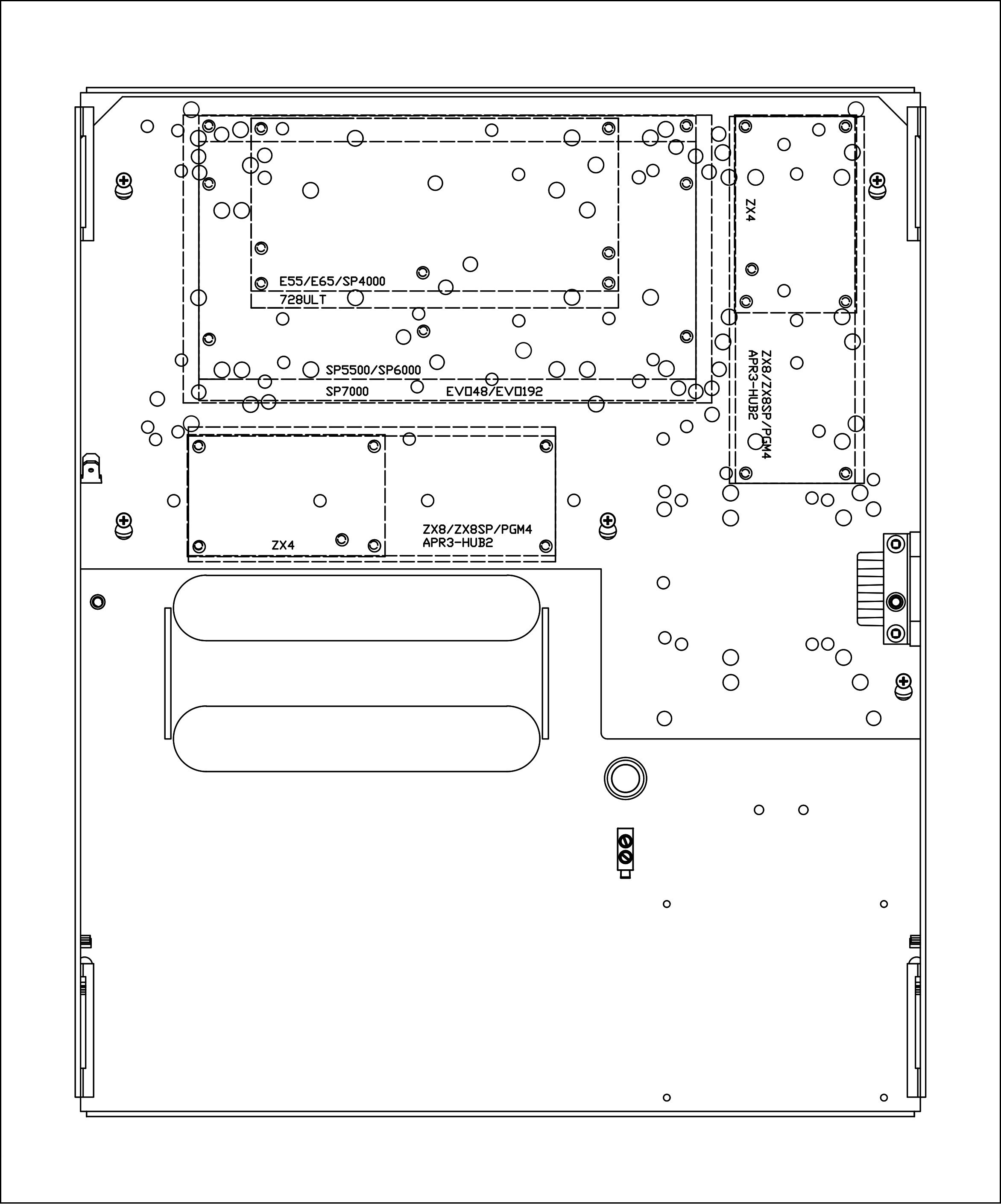

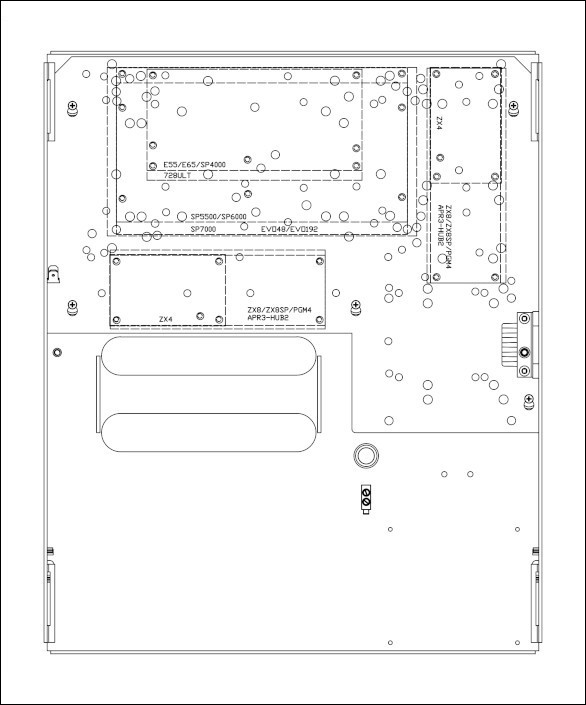

PARADOX

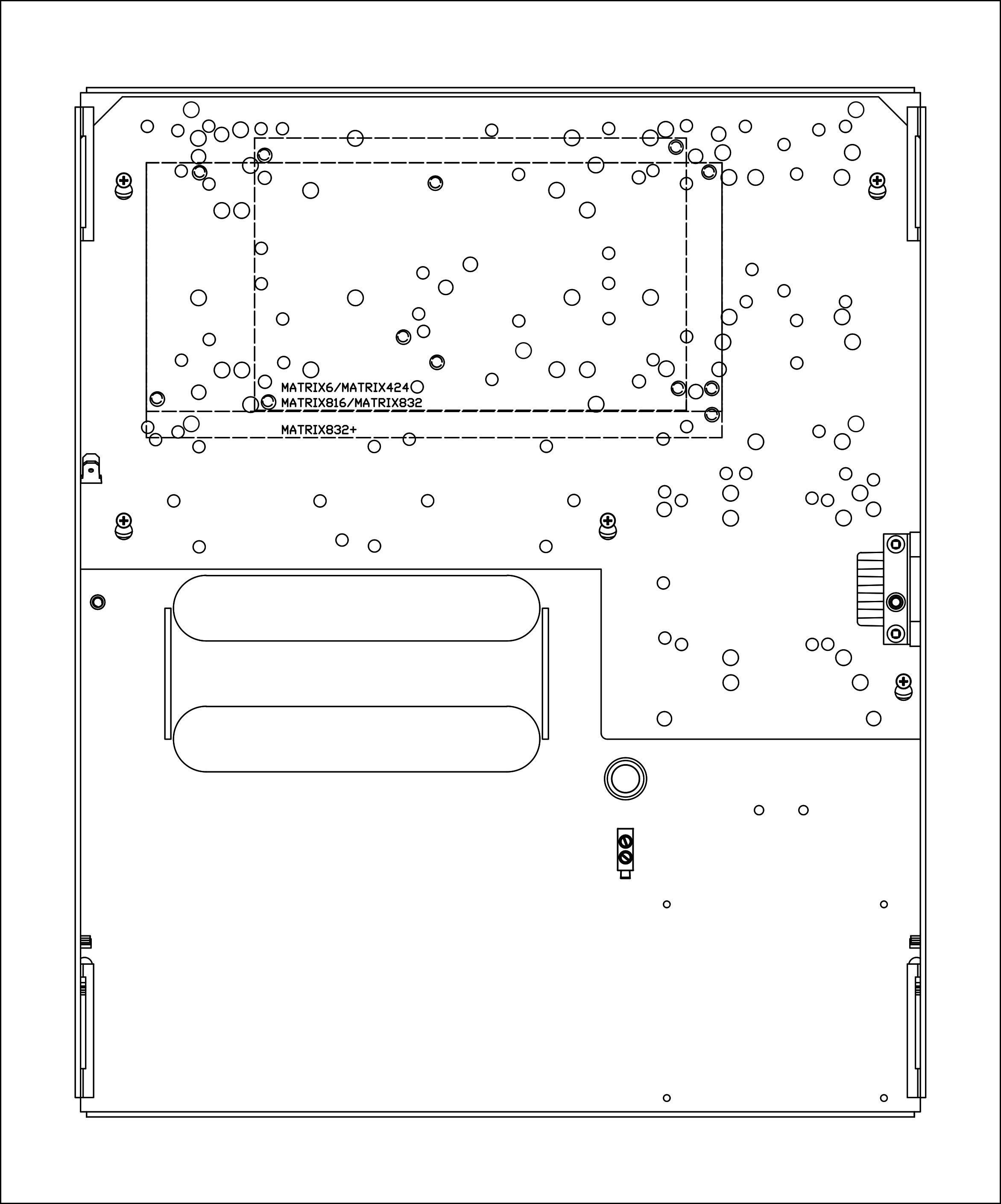

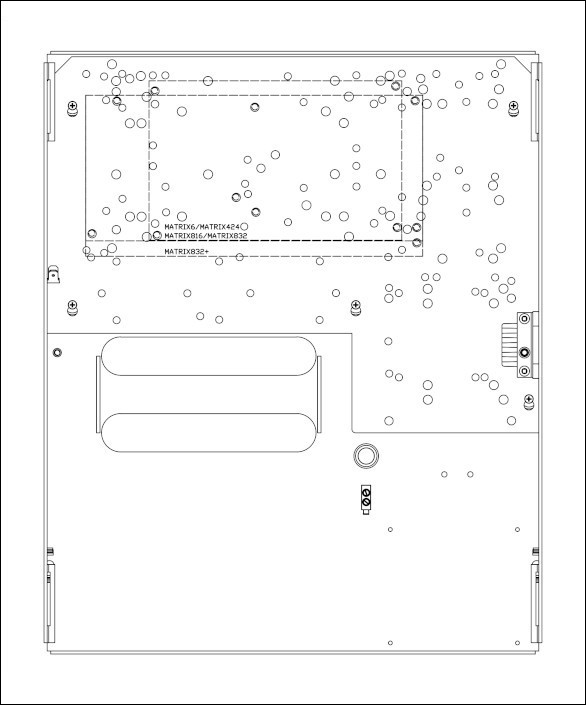

PYRONIX

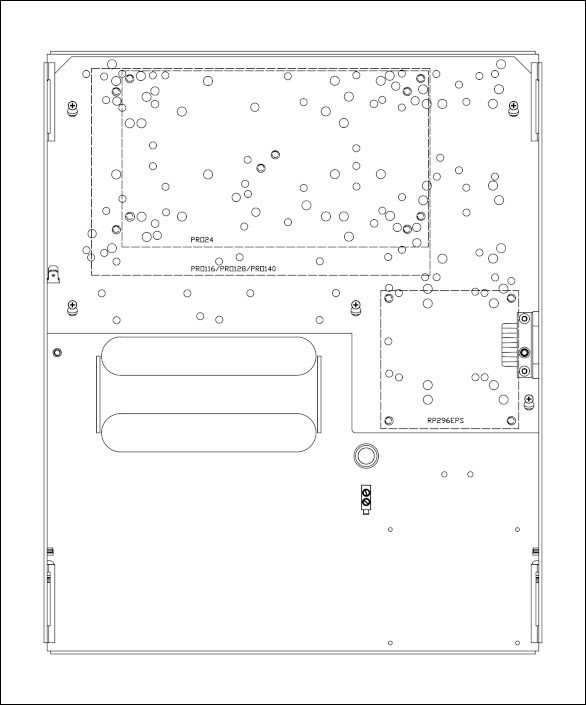

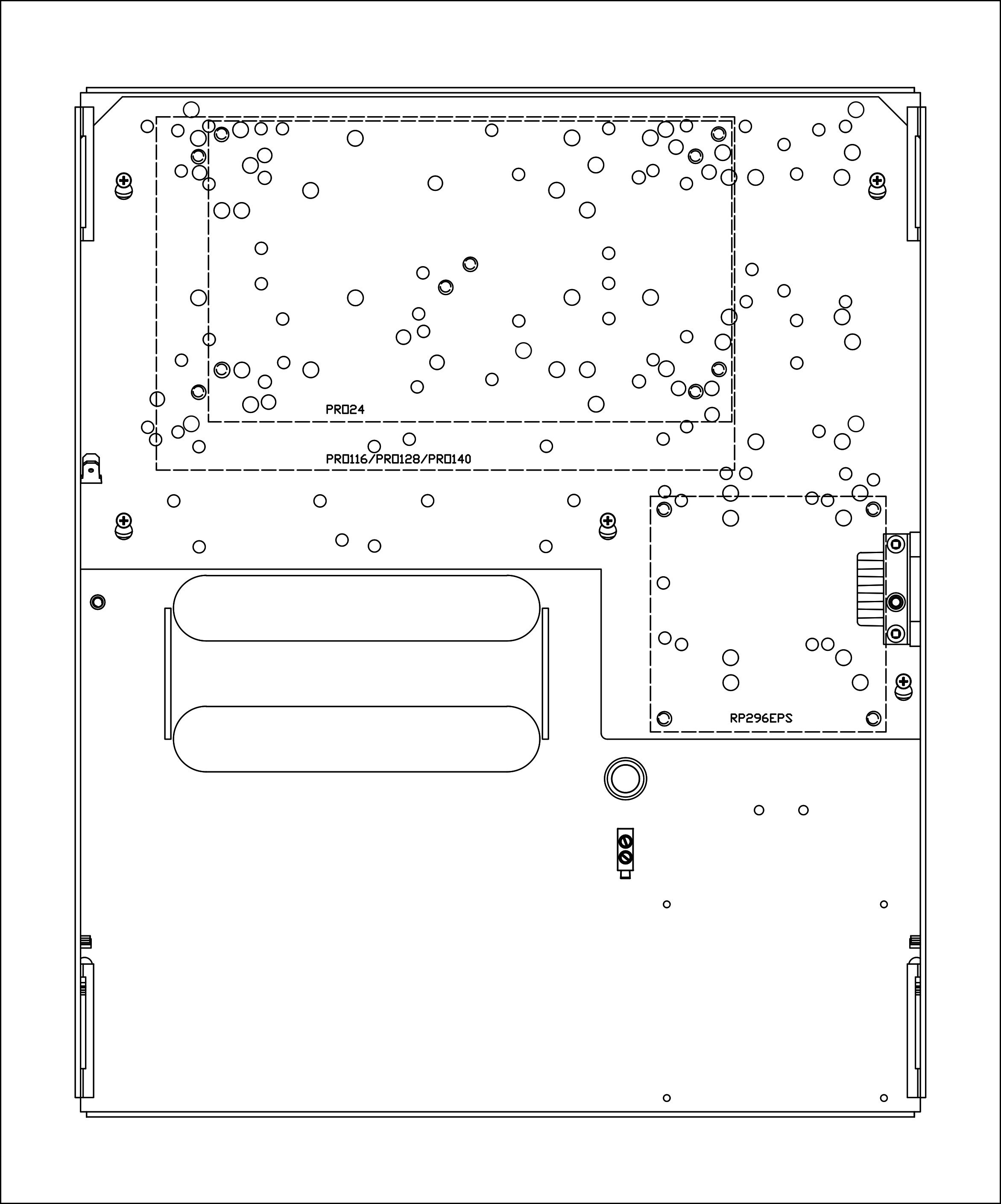

RISCO

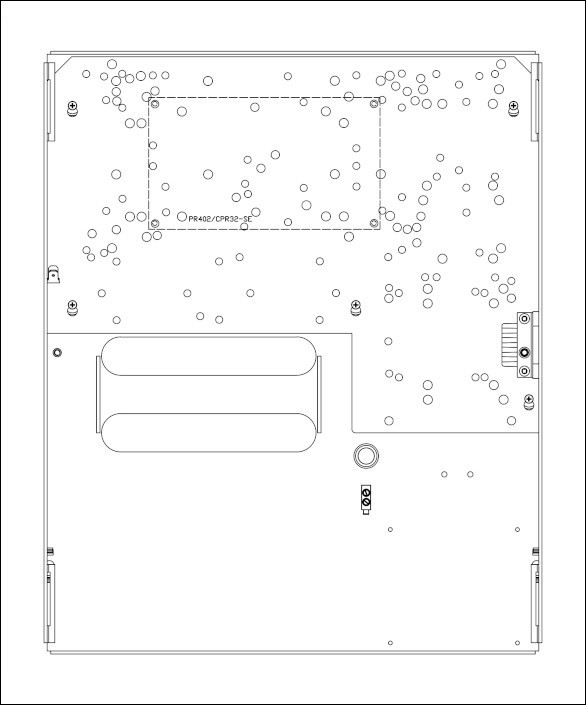

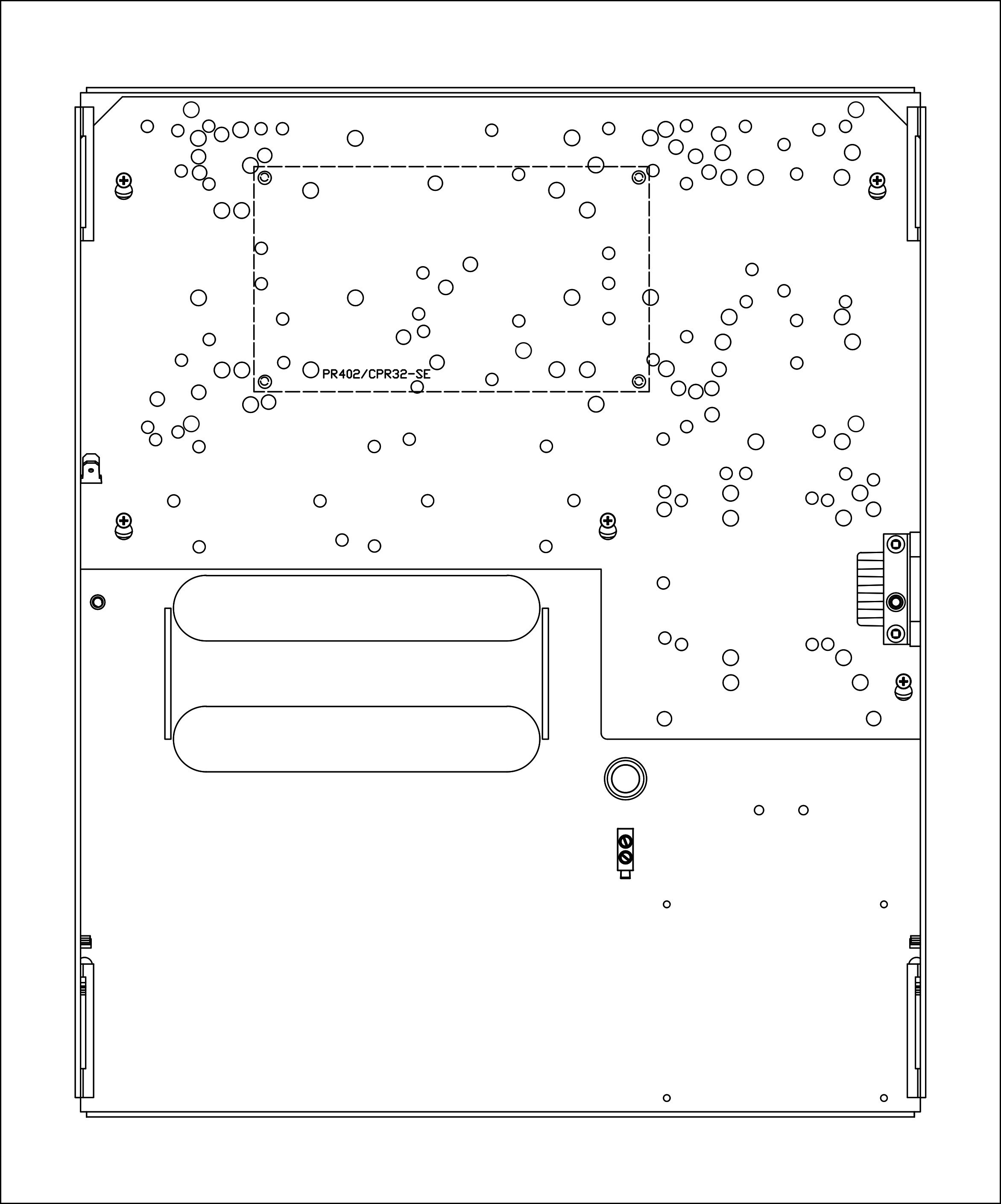

ROGER

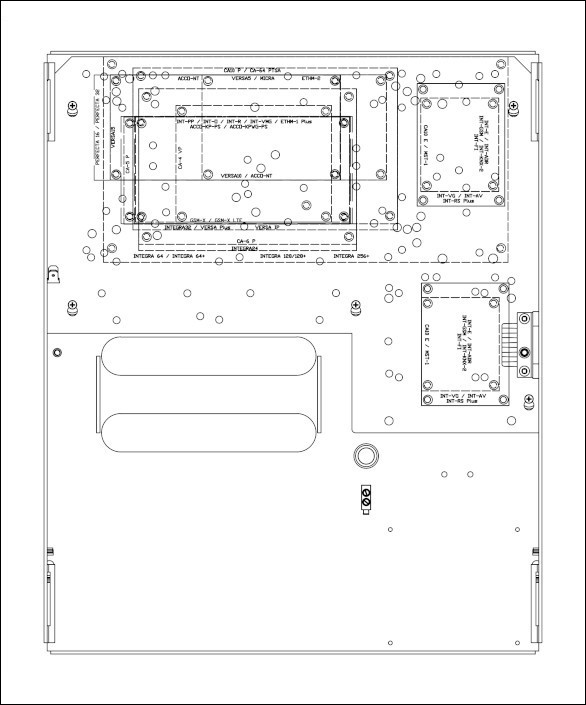

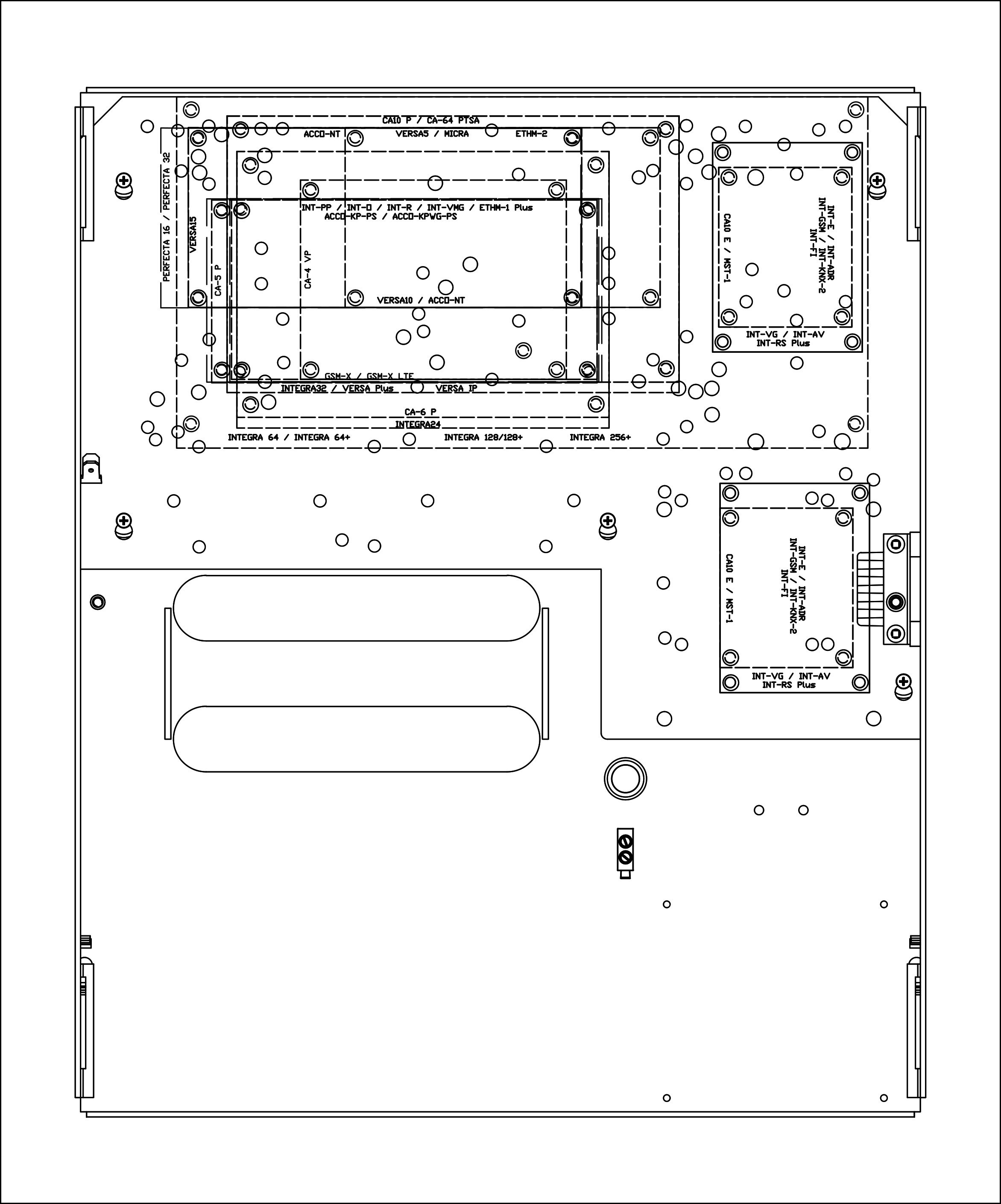

SATEL

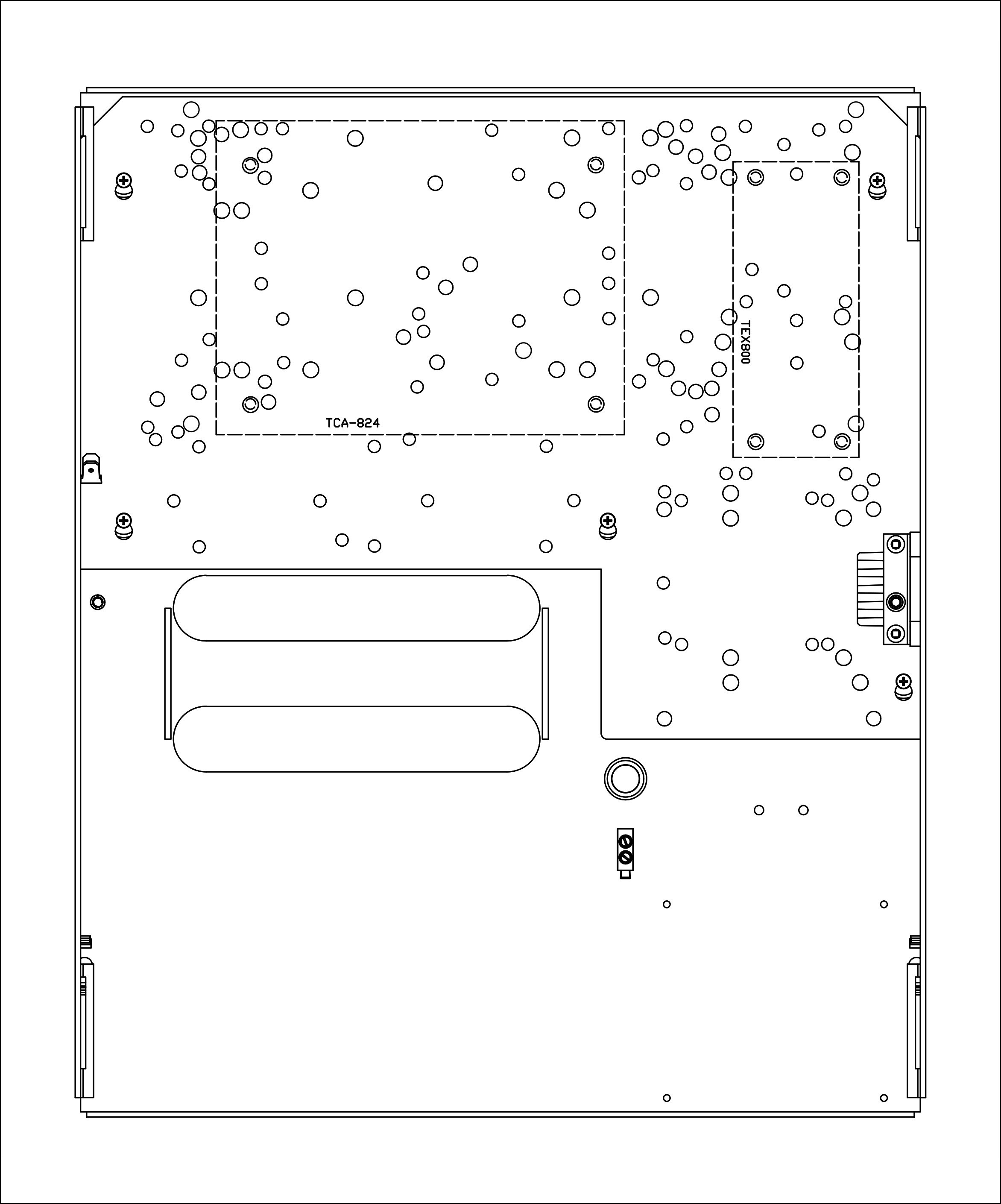

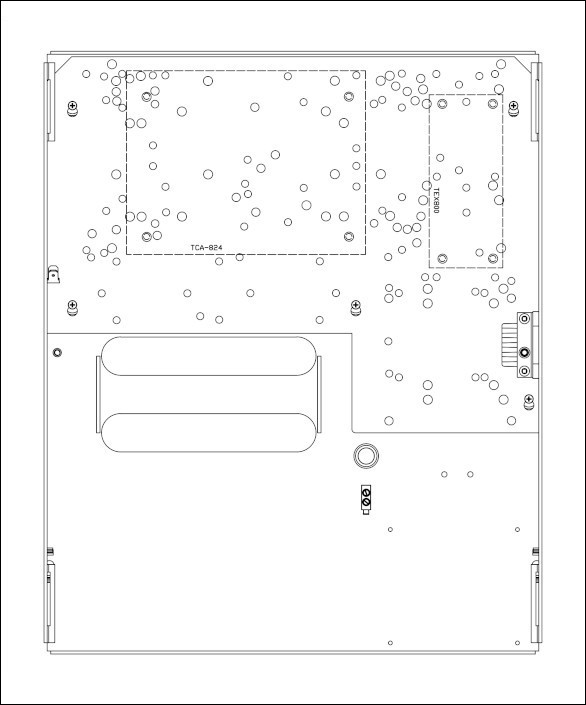

TELMOR

Specyfikacja techniczna

Ogólne
Centrale i moduły	Satel, Risco, DSC, Paradox, Pyronix, Roel, EBS, Telmor, Roger
Transformator	Brak w zestawie, możliwość montażu TRZ40, TRZ80
Zabezpieczenie antysabotażowe	1x mikrowyłącznik: otwarcie obudowy, 0,5A@50V DC max. NC - styki normalnie zwarte
Dystans od ściany (podłoża)	8mm
Zastosowanie	Do wewnątrz
Otworowanie dla wprowadzenia okablowania	Tylne i boczne ścianki
Wykonanie	Blacha: DC01 Grubość: 0,7mm Zabezpieczenie antykorozyjne
Kolor	RAL 9003
Zamykanie	Skręcana: wkręt podkładkowy M4x12 / opcja zamek MR008, MR027
Klasa środowiskowa	II
Temperatura pracy	-10°C ~ 40°C
Miejsce na akumulator	28Ah/12V Ołowiowo-kwasowy suchy (SLA)
Możliwość demontażu	Płyty montażowej Ramki maskującej i drzwiczek
Waga	Netto: 5,6kg [+/-0.1kg] Brutto: 6,1kg [+/-0.1kg]
Wymiary (szer./wys./gł.)	Zewnętrzne obudowy: 350x400x182+8 [+/-2mm] Zewnętrzne kołnierza: 380x450 [+/-2mm]
Głębokość robocza	Od blachy do kołnierza: 150 [+/-2mm]
Stopień szczelności	IP20
Gwarancja	24 miesiące

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla AWO520PU - 28/80/L-F/PUSTA - obudowa do centrali alarmowych (350x400x182)

Pobierz wszystkie


Informacja o bezpieczeństwie stosowania wyrobu v1.6 [PL, EN]	Instrukcje	3.4 MB	Pobierz
Instrukcja montażu DSC	Instrukcje	99.3 KB	Pobierz
Instrukcja montażu EBS	Instrukcje	72.1 KB	Pobierz
Instrukcja montażu PARADOX	Instrukcje	83.5 KB	Pobierz
Instrukcja montażu PYRONIX	Instrukcje	77.0 KB	Pobierz
Instrukcja montażu RISCO	Instrukcje	76.6 KB	Pobierz
Instrukcja montażu ROGER	Instrukcje	73.6 KB	Pobierz
Instrukcja montażu SATEL	Instrukcje	93.9 KB	Pobierz
Instrukcja montażu TELMOR	Instrukcje	73.4 KB	Pobierz
Instrukcja montażu TEXECOM	Instrukcje	76.6 KB	Pobierz
Instrukcja obsługi v1.6 [PL, EN]	Instrukcje	752.7 KB	Pobierz
Deklaracja zgodności v1.6 [PL, EN]	Certyfikaty	260.8 KB	Pobierz
Karta katalogowa v1.6/IV [PL]	Karty katalogowe	2.2 MB	Pobierz

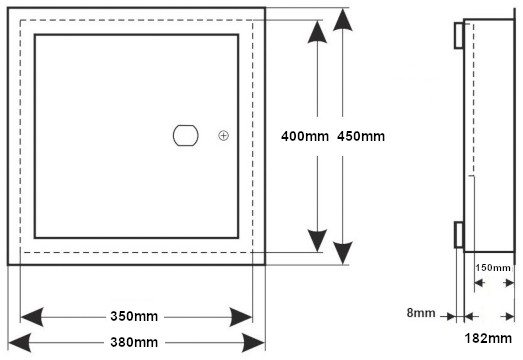

Wymiary
