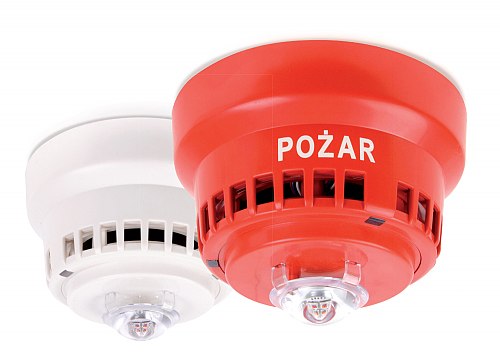

Adresowalne sygnalizatory akustyczno-optyczne SAB-6006 przeznaczone są do akustycznego i optycznego sygnalizowania pożaru w sposób głosowy. Mogą pracować wyłącznie w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej systemów POLON 6000 i POLON 4000. Element do poprawnej pracy wymaga obecności jednocześnie dwóch napięć zasilania: z linii dozorowej i z zewnetrznego zasilacza.

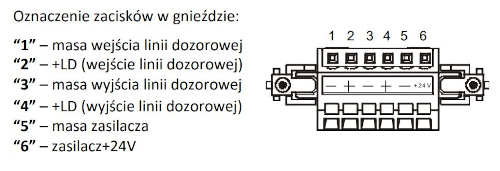

Rys.1 Sposób podłączenia przewodów do zacisków.
Opis działania
Mikroprocesor sterujący pracą sygnalizatora, przez cały czas dozorowania, sprawdza poprawność działania jego podstawowych układów i w razie stwierdzenia nieprawidłowości, przekazuje stosowne informacje do centrali. Komunikacja, między centralami systemów POLON 6000 i POLON 4000 a sygnalizatorami SAB-6006, odbywa się za pośrednictwem adresowalnej, dwuprzewodowej linii dozorowej. Unikalny, w pełni cyfrowy protokół komunikacyjny, umożliwia przekazywanie dowolnych informacji z centrali do sygnalizatora i z sygnalizatora do centrali. Stan uszkodzenia lub zadziałania izolatora zwarć, oprócz sygnalizacji w centrali, sygnalizowany jest dodatkowo poprzez błyskanie żółtych diod, umieszczonych po obwodzie sygnalizatora. Będąc w stanie awaryjnym, sygnalizator może również rozpocząć generowanie domyślnego sygnału alarmowego. Sygnalizator wyposażony jest w wewnętrzne izolatory zwarć, które odcinają sprawną linię dozorową od sąsiadującej części zwartej, co umożliwia elementowi dalszą, niezakłóconą pracę.
Rodzaje sygnalizatora SAB-6006
Model
Typ akustyczny
Wysokość montażu
Barwa światła
Kolor obudowy
SAB-6006-3RR
Głosowy
3m
Czerwona
Czerwony
SAB-6006-6RR
6m
Czerwony
Czerwony
SAB-6006-6WW
6m
Biała
Biały
Instalowanie sygnalizatorów
Sygnalizatory akustyczne SAB 6006 instaluje się zgodnie z wybranymi wytycznymi projektowania. Montuje się je w pomieszczeniach, w których powinno być sygnalizowane pojawienie się źródła pożaru. Sygnalizatory pracują w liniach pętlowych z prostymi odgałęzieniami lub w promieniowych liniach dozorowych systemów POLON 6000 i POLON 4000. Instaluje się je w gniazdach G-40S. Przewody instalacji alarmowej układa się zgodnie z przepisami obowiązującymi dla instalacji niskonapięciowych. Podłączanie przewodów do gniazda jest analogiczne, jak dla czujek szeregu 6000/4000, lecz w miejsce zacisków wskaźnika zadziałania można podłączyć zewnętrzny zasilacz o napięciu 12V lub 24V DC.
Sygnalizatory w systemie POLON 4000, ze względu na brak synchronizacji czasu, zgodnie z wymaganiami normy, nie powinny pracować w jednej przestrzeni akustycznej (dotyczy tylko sygnalizatorów głosowych) lub optycznej.
Rys.2 Sekwencja ostrzegawcza
Tryby pracy
Nowo zakupiony sygnalizator SAB-6006 przechowuje w swojej pamięci kilka standardowych sekwencji ostrzegawczych, które składają się z sygnału ostrzegawczego i opcjonalnego komunikatu głosowego przedzielonymi ciszą. W sygnalizatorze SAB-6006, w którym komunikat głosowy nie został ustawiony, sekwencja składa się tylko z sygnału ostrzegawczego, bowiem fragmenty ciszy nie są wtedy stosowane.
Budowa
Układy elektroniczne sygnalizatora z przetwornikiem piezoelektrycznym zostały umieszczone w obudowie z uniepalnionego tworzywa. Sygnalizator współpracuje z gniazdem G-40S, wykonanym także z uniepalnionego tworzywa. Gniazdo jest dostarczane w komplecie z sygnalizatorem. W gnieździe znajduje się łączówka, z bezśrubowymi zaciskami, do podłączenia przewodów instalacji. Łączówka ma sześć zacisków, dwie pary oznaczone „+” i „-” jako wejście i wyjście linii dozorowej i dwa zaciski do dołączenia zewnętrznego zasilacza.
