RCC512-O - kontroler dostępu do szafek
RCC512-O - Kontroler szafkowy umożliwia realizację elektronicznej kontroli dostępu
- obsługa do 512 szafek
- praca autonomiczna lub terminalowa w ramach systemu RACS 5
- zarządzanie lokalne z poziomu panelu dotykowego lub zdalne z poziomu przeglądarki internetowej
- graficzny panel dotykowy z ekranem 10"
- podział szafek na grupy o indywidualnych prawach dostępu
- możliwość zastosowania zewnętrznych czytników z interfejsem Wiegand lub RS485 Roger
- rejestracja zdarzeń i raportowanie pracy systemu
- interfejs komunikacyjny LAN (Ethernet)
- klasa szczelności: IP40
- pakiet SDK dla autoryzowanych integratorów
- możliwość podzielenia szafek na grupy z przypisanymi do nich niezależnymi czytnikami dostępu
- interfejs do zamka elektrycznego oraz czujnika otwarcia szafki
-
praca w trybie:
- z szafką przypisaną do użytkownika (np. szafki pracownicze)
- z szafką przydzielaną na żądanie (np. szafki basenowe)
- 1:N (wielu użytkowników przypisanych do jednej szafki, np. skrzynki pocztowe)
- N:N (wielu użytkowników z dostępem do wielu szafek, np. skrzynki narzędziowe)
- przechowalni (np. szafki depozytowe w centrach handlowych)
- automatu paczkowego
- napięcie zasilania: 12V DC
- kolor: czarny
- temperatura pracy: 5°C ~ 40°C
- waga: ok. 800g
- wymiary: 259,3×177,3×29mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
Kontroler szafkowy RCC512-O umożliwia elektroniczną kontrolę dostępu do szafek, skrytek, schowków itp. Szafki podłączane są do kontrolera za pośrednictwem ekspanderów we/wy typu MCX8-BRD. Każdy ekspander umożliwia podłączenie 8 szafek. W zależności od liczby nabytych licencji RCC512-1C-LIC kontroler może obsługiwać do 512 szafek. Sterowanie dostępem do szafki odbywa się za pośrednictwem zamka elektrycznego. Szafki można podzielić na grupy i określić dla nich indywidualne prawa dostępu. Kontroler może pracować w trybie z szafką przydzielaną na żądanie lub szafką przypisaną na stałe do użytkownika. W tym drugim przypadku, w zależności od wybranego trybu pracy do skrytki można przypisać wielu użytkowników lub odwrotnie, wiele szafek do jednego użytkownika. W trybie przechowalni kontroler umożliwia użycie szafki przez osobę, która posiada wydany jednorazowo kod PIN. W trybie automatu pocztowego użytkownik z uprawnieniem listonosza deponuje w szafce przedmioty (przesyłki), które są następnie odbierane przy użyciu jednorazowych kodów PIN.
Identyfikacja użytkowników systemu odbywa się z poziomu panelu dotykowego kontrolera lub zewnętrznych czytników. W tym pierwszym przypadku identyfikatorem jest kod PIN. W drugim przypadku, o sposobie identyfikacji decyduje rodzaj zewnętrznego czytnika. Do kontrolera można dołączyć czytniki z interfejsem Wiegand lub czytniki serii MCT (Roger RS485). Każdy z dołączonych czytników może kontrolować dostęp do powiązanej z nim grupy szafek. W szczególności do panelu kontrolnego można podłączyć czytnik RFT1000 do identyfikacji zbliżeniowej oraz przez odcisk palca, czytnik MCT80M-BLE do identyfikacji zbliżeniowej oraz mobilnej lub czytnik MCT84M-BK-QB do identyfikacji zbliżeniowej, mobilnej i kodem graficznym QR.
Współpraca z systemem kontroli dostępu
Interfejs Ethernet
Interfejs Ethernet kontrolera RCC512-O jest wykorzystywany do konfiguracji przez przeglądarkę internetową.
Ekspandery MCX8
Adresy oraz polaryzację linii wyjściowych do podłączenia zamka definiuje się w ramach konfiguracji niskopoziomowej za pomocą interfejsu RUD-1 i programu RogerVDM. Typy linii wejściowych NO i NC, które mogą być wykorzystane do podłączenia czujników otwarcia szafki również definiuje się w ramach konfiguracji niskopoziomowej.
Magistrala RS485
Komunikację kontrolera z urządzeniami peryferyjnymi zapewnia magistrala RS485, do której można w sumie podłączyć maks. 64 ekspandery MCX8 i dodatkowo 16 terminali identyfikacji np. MCT80M-BLE. Ekspandery muszą posiadać adresy w zakresach 100 - 115, 200 - 215, 300 - 315 i/lub 400 – 415. Terminale muszą posiadać indywidualne adresy w zakresie 800 – 815. Standard transmisji RS485 stosowany w systemie RCC512 gwarantuje poprawną komunikację na odległości do 100 metrów (liczoną po kablu) i charakteryzuje się wysoką odpornością na zakłócenia.

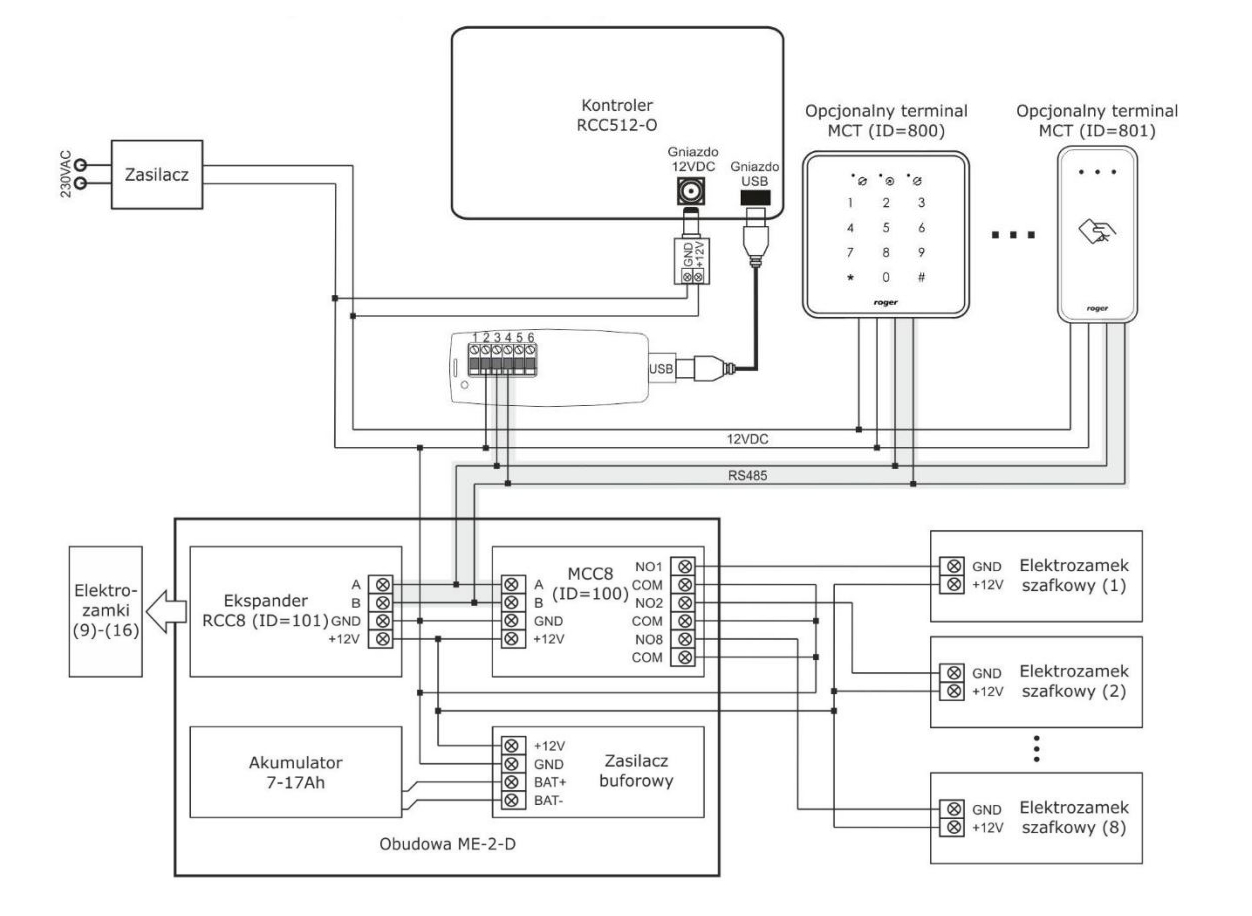

Rys.1 Przykładowy schemat połączeń do kontrolera RCC512-O
Zasilanie
Kontroler RCC512-O posiada w zestawie zasilacz 12 V DC o wydajności prądowej 3.3 A. Zasilanie podłącza się bezpośrednio do kontrolera. Kontroler nie obsługuje akumulatora więc zasilanie awaryjne (akumulator, UPS) należy zapewnić na poziomie zasilacza buforowego. Przy doborze pojemności akumulatora lub mocy zasilacza UPS należy uwzględnić wymagany czas pracy systemu po utracie zasilania głównego jak też ilość zasilanych urządzeń. Ekspandery MCX8 i opcjonalne czytniki strefowe np. MCT80MBLE wymagają zasilania 12 V DC. Zalecana jest instalacja ekspanderów MCX8 w obudowach ME-2-D, które są wyposażone w odpowiedni zasilacz i umożliwiają instalację akumulatora.
Tryby pracy kontrolera dostępu do szafek:
- Szafki basenowe - użytkownikowi po identyfikacji przydzielana jest pierwsza wolna szafka.
- Szafki BHP - użytkownik ma przypisaną własną szafkę.
- Skrzynki pocztowe - użytkownik ma przypisaną szafkę, ale w odróżnieniu od trybu Szafek BHP do jednej szafki może być przypisane wielu użytkowników.
- Skrzynki narzędziowe - użytkownik może mieć przypisane wiele szafek.
- Przechowalnia – po wpisaniu kodu *0# użytkownik definiuje własny kod PIN do otwierania szafki i jest mu wtedy przydzielana pierwsza wolna szafka.
- Automat pocztowy – pozwala na przydzielanie depozytu przez listonosza i obiór przesyłek za pomocą kodów jednorazowych
Identyfikacja
Kody PIN
Panel umożliwia przyjmowanie kodów PIN o zmiennej długości domyślnie 4 - 16 cyfr. Po wprowadzeniu na klawiaturze, kod PIN zatwierdza się klawiszem # lub OK.
Inne standardy kart i biometryki
Po podłączeniu dodatkowego terminala serii MCT lub czytnika lini papilarnych RFT1000 do kontrolera RCC512-O identyfikacja może być realizowana za pomoca innych metod niż wcześniej wymienione. Jeżeli istnieje konieczność identyfikacji za pomocą innych metod, niż te które oferuje firma Roger to do kontrolera można również podłączyć czytnik zewnętrzny z interfejsem Wiegand i uzyskać w ten sposób obsługę innych standardów kart i danych biometrycznych.
Rys.2 Ekran aplikacji webowej kontrolera
Konfiguracja przez przeglądarkę
Istnieje możliwość zdalnej konfiguracji i obsługi kontrolera szafkowego przez przeglądarkę internetową. W tym celu konieczne jest ustawienie parametrów panelu opisanych w sekcji Ustawienia WWW. Komunikacja z panelem kontrolera może być realizowana w sieci Ethernet lub sieci Wi-Fi. Adres IP kontrolera w sieci LAN/WAN ustawia się za pomocą aplikacji Ethernet po wyjściu z aplikacji RAACA za pomocą polecenia Wyjdź do launchera. Podczas nawiązywania połączenia oprócz adresu IP kontrolera konieczne jest dodatkowe wprowadzenie w polu przeglądarki wcześniej zdefiniowanego portu komunikacyjnego (domyślnie 8888). Jeżeli port jest blokowany przez zaporę lub program antywirusowy to należy zdefiniować wyjątek.
Aplikacja RAACA kontrolera
Po podłączeniu zasilania, kontroler RCC512-O uruchomi aplikację RAACA. Przy pierwszym uruchomieniu zaproponowane zostanie utworzenie domyślnego użytkownika Master z hasłem 9999. Do aplikacji można się zalogować hasłem 9999# (jeżeli zostało utworzone) lub ewentualnie hasłem administratora 12345*. Konto administratora przeznaczone jest dla instalatora lub osoby zarządzającej systemem tj. do celów konserwacyjnych i serwisowych. Codzienna obsługa oraz zmiana konfiguracji kontrolera powinna odbywać się za pomocą konta użytkownika posiadającego stosowne uprawnienia.

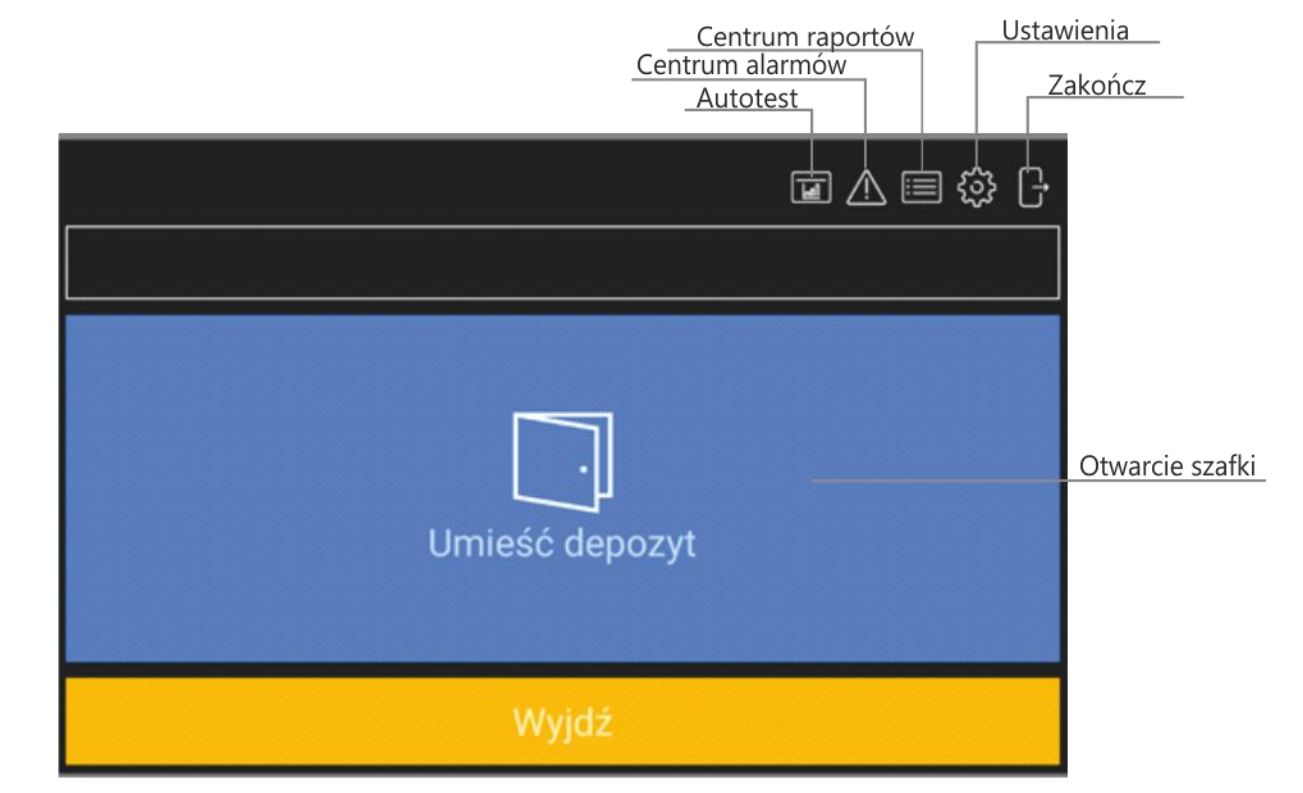

Rys.3 Menu główne

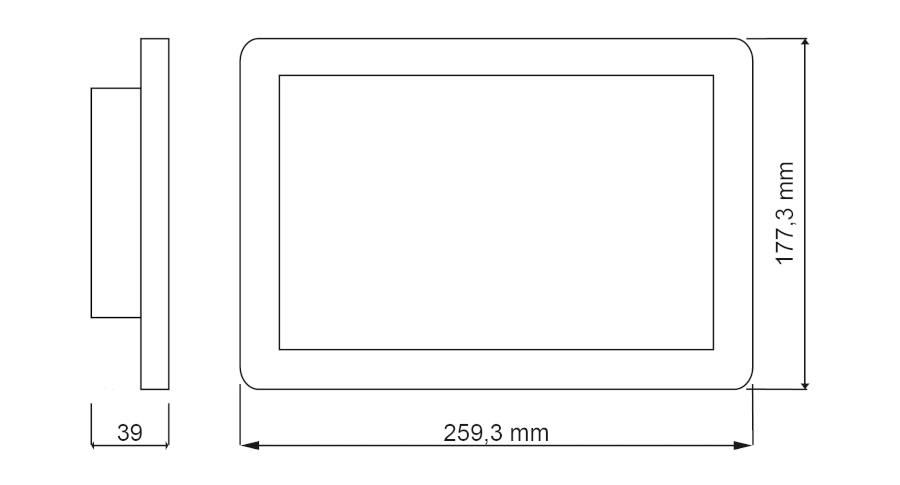

Wymiary
