Wewnętrzny Kontroler dostępu PR411DR-BRD
Kontroler dostępu PR411DR / PR411DR-BRD
- możliwość dołączenia dwóch czytników pracujących w formacie Wiegand
- osiem programowalnych linii wejściowych NO/NC
- dwa programowalne wyjścia tranzystorowe 1A
- wyjście przekaźnikowe 1,5A/30V i 5A/230V AC
- obsługa do 1000 użytkowników w systemie
- zasilanie: 12-15V DC lub 16.5-22V AC
- komunikacja przez RS485
- wbudowany zasilacz buforowy 1,5A
- klasa szczelności: IP20
- średni pobór prądu: 100 mA
- suchy akumulator żelowy o końcowym napięciu ładowania 13,8 V i prądzie ładowania ok. 300 mA jako bateria rezerwowa
- dowolna topologia magistrali komunikacyjnej
- obsługa dodatkowych użytkowników typu „gość” definiowanych indywidualnie na każdym kontrolerze
- 250 grup dostępu
- lokalny anti-passback
- integracja z systemem alarmowym za pośrednictwem linii we/wy
- szybkie programowanie (ok. 15 sekund na każdy kontroler w systemie)
- tryby drzwi: normalny, zablokowane, odblokowane i warunkowo odblokowane
- możliwość dołączenia ekspandera we/wy typu XM-2
-
w modelu PR411DR:
- obudowa DIN
- klasa szczelności: IP41
-
funkcje dostępne w systemach wyposażonych w centralę CPR32-SE-BRD
- 250 000 zdarzeń w buforze
- 99 harmonogramów czasowych
- globalny anti-passback
- globalne sterowanie stanem uzbrojenia z podziałem na strefy alarmowe
- szybka aktualizacja uprawnień użytkownika (ok. 3 sekund na każdy kontroler w systemie)
- możliwość podziału systemu na podsystemy (maks. 250 podsystemów)
- współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- wymiary: 124x85x73mm (szer./wys./dł.)
- waga: 200g
- gwarancja: 36 miesięcy
Informacje o kontrolerze

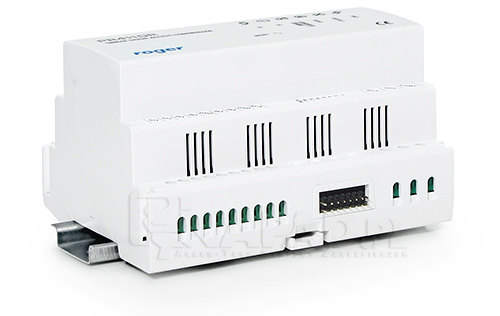

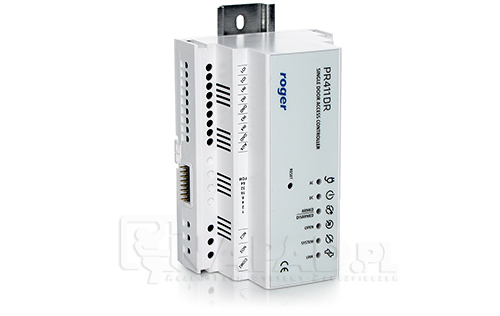

Wewnętrzny kontroler PR411DR jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. PR411DR to moduł elektroniczny kontrolera umieszczony w obudowie z tworzywa sztucznego przystosowanej do montażu na standardowej szynie DIN 35mm. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 1000 użytkowników. Wszystkie kontrolery serii PR411DR są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym. System kontroli dostępu na bazie kontrolerów PRxx1 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN (wymagany interfejs UT-4). Urządzenie jest wyposażone w zasilacz buforowy, osiem programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz po jednym wyjściu przekaźnikowym o parametrach 1,5A/30V oraz 5A/230V AC. Połączenie urządzenia z centralą CPR32-SE-BRD wzbogaca kontroler o nowe funkcje.

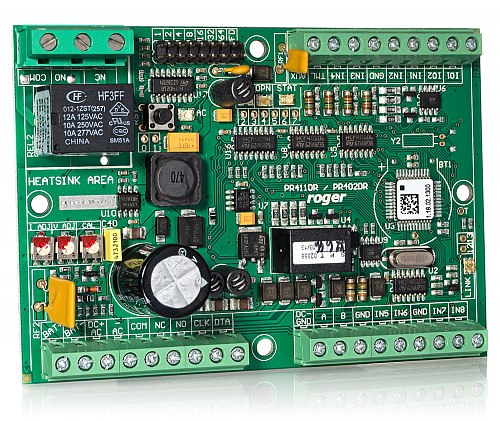

Wewnętrzny kontroler PR411DR-BRD jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. PR411DR-BRD to moduł elektroniczny kontrolera do montażu na standardowej szynie DIN 35mm. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 1000 użytkowników. Wszystkie kontrolery serii PR411DR-BRD są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym. System kontroli dostępu na bazie kontrolerów PRxx1 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN (wymagany interfejs UT-4). Urządzenie jest wyposażone w zasilacz buforowy, osiem programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz po jednym wyjściu przekaźnikowym o parametrach 1,5A/30V oraz 5A/230V AC. Połączenie urządzenia z centralą CPR32-SE-BRD wzbogaca kontroler o nowe funkcje.
Programowanie kontrolera
Kontrolery zgodnie z ustawieniami fabrycznymi posiadają adres ID=00 oraz mają zaprogramowaną kartę MASTER, która jest dostarczana wraz z nowymi urządzeniami w zestawie. Kartę można użyć do wstępnego przetestowania urządzenia bezpośrednio po jego zainstalowaniu. Urządzenie programuję się z poziomu komputera za pomocą oprogramowania PR Master. Podłączenie kontrolera do komputera wymaga zastosowania odpowiedniego interfejsu komunikacyjnego: UT-2USB, UT-4DR lub RUD-1 albo zastosowania centrali CPR32-NET-BRD. Alternatywnie kontrolery serii PRxx2 można programować manualnie za pomocą komend klawiaturowych opisanych w instrukcji. Później, do programowania urządzenia można używać tak zwanych Kart Programujących. Karty Programujące to zwykłe karty zbliżeniowe, którym przypisano w trakcie konfiguracji specyficzne funkcje programujące.
Instalacja
Kontroler może być instalowany wewnątrz budynków. Wszystkie połączenia elektryczne należy wykonać przy odłączonym napięciu zasilania. Wszystkie urządzenia podłączone do magistrali komunikacyjnej RS485 systemu KD powinny mieć wspólny minus zasilania (GND), aby to zagwarantować, należy połączyć ze sobą minusy wszystkich zasilaczy używanych w systemie.
Zadania kontrolera dostępu
Podstawowym zadaniem kontrolerów dostępu jest podejmowanie decyzji związanych z obsługiwanym przejściem. Logika funkcjonowania przejścia oraz decyzje są podejmowane na bazie danych konfiguracyjnych zapisanych w wewnętrznej pamięci kontrolerów. Decyzje dotyczą między innymi praw dostępu, harmonogramów czasowych, trybów uzbrojenia systemu, sygnalizacji stanów alarmowych i innych.

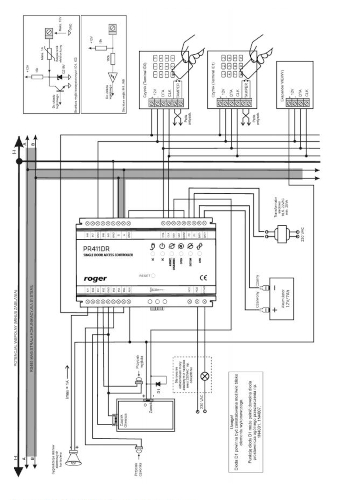

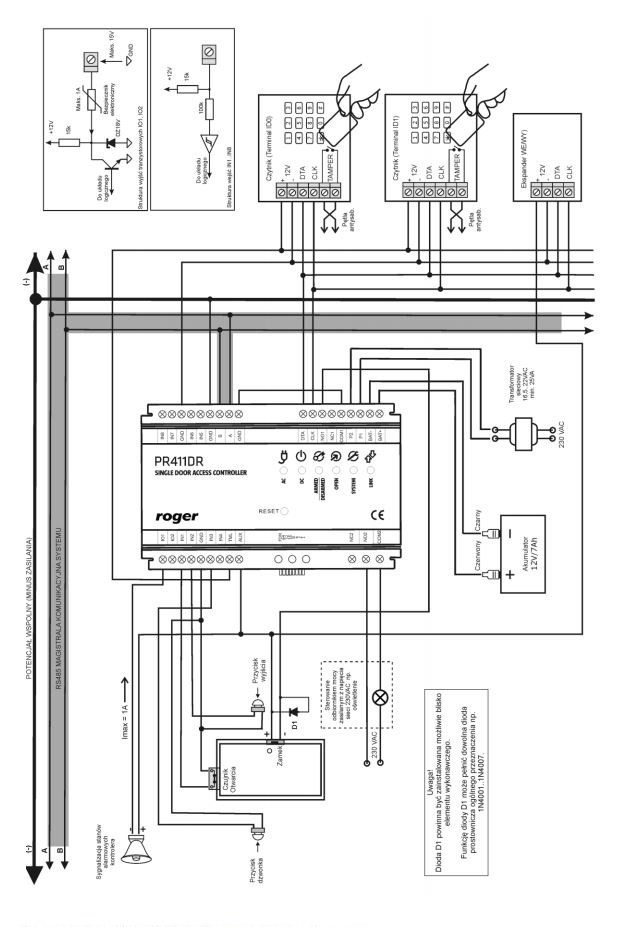

Rys 1. Schemat typowego podłączenia kontrolera
