Pigtail światłowodowy ST/UPC SM G652D - 2m

Kod produktu: 4309/2

Kod GTIN:

Brak w magazynie

Pigtail światłowodowy, jednomodowy G.652D zakończony złączem ST UPC

typ włókna: jednomodowy (SM) G.652D
typ złącza: ST / UPC
powłoka: bezhalogenowa (LSZH), easy strip, ⌀0,9mm

łączenie złącza: bagnetowe
ceramiczna ferulla złącza (⌀2,5mm)
dostępna długość: 2m

Pigtail światłowodowy ST/UPC SM G652D - 2m

Kod produktu: 4309/2

Kod GTIN:

4,55 zł

3,70 zł netto

Długość:

2 m

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

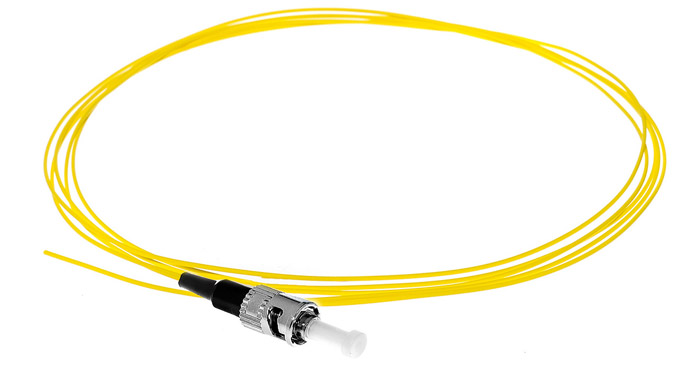

Pigtail jednomodowy G.652D

Pigtail ST / UPC SM 9 / 125 to krótki odcinek kabla światłowodowego jednomodowego o sprecyzowanej długości, jednostronnie zakończony złączem ST / UPC. Pigtail wykonany został na włóknie Corning G.652D (SM2). Przewód optyczny charakteryzuje się wysoką jakością wykonania oraz ferrulą najwyższej jakości. Płaszcz pigtaila został wykonany w technice easy strip co umożliwia ściągnięcia płaszcza za pomocą jednej akcji od 100 ~ 150 cm!

Kluczowe cechy pigtaila jednomodowego G.652D

Złącze ST

Złącze światłowodowe ST wykorzystuje stabilny mechanizm bagnetowy, powszechnie stosowany w sieciach lokalnych i przemyśle.
Włókno G.652D

Standard jednomodowy (magistrale, FTTH), zapewniający niską tłumienność i daleki zasięg CWDM / DWDM dzięki brakowi piku wodnego.
Złącze UPC

Złącze UPC posiada płasko spolerowane czoło feruli i ze względu na ryzyko uszkodzenia nie można łączyć ze złączem APC.
Powłoka LSZH

Powłoka zewnętrzna pigtaila została wykonana z tworzywa LSZH, które podczas pożaru nie wydziela szkodliwych gazów.

Zastosowanie

Pigtail światłowodowy ST / UPC SM G.652D znajduje zastosowanie przede wszystkim w instalacjach wymagających pewnych połączeń bagnetowych, często w systemach starszego typu oraz w specyficznych środowiskach przemysłowych. Ze względu na charakterystyczne złącze typu ST (z zatrzaskiem bagnetowym typu push-and-twist), które zapewnia dużą odporność na przypadkowe wyrwanie, oraz standard jednomodowego włókna G.652D, komponent ten jest powszechnie spotykany w starszych przełącznicach światłowodowych i szafach serwerowych sieci kampusowych oraz akademickich. Bardzo często wykorzystuje się go również w sieciach automatyki przemysłowej, systemach sterowania ruchem kolejowym i drogowym, a także w instalacjach wojskowych i energetycznych, gdzie metalowa konstrukcja złącza ST gwarantuje stabilność mechaniczną transmisji długodystansowej w trudnych warunkach eksploatacyjnych.

FAQ

Odpowiedzi na najczęściej zadawane pytania dotyczące tego produktu.

Złącze ST posiada okrągłą, metalową konstrukcję z zatrzaskiem bagnetowym typu push-and-twist. Standard polerowania UPC oznacza precyzyjnie wypolerowane czoło feruli, co gwarantuje niskie straty sygnału optycznego.

Jest to standardowe włókno jednomodowe (SM) o zredukowanym "piku wodnym". Dzięki temu pozwala na transmisję w pełnym paśmie optycznym (od 1260 nm do 1625 nm) i charakteryzuje się niskim tłumieniem.

Nie, nie wolno ich łączyć bezpośrednio. Standard UPC (płaskie czoło) i APC (czoło ścięte pod kątem 8 °) są fizycznie niekompatybilne. Takie połączenie generuje ogromne tłumienie i może trwale uszkodzić ferule.

Choć standard ST ustępuje miejsca nowszym złączom LC i SC, wciąż jest powszechnie stosowany w automatyce przemysłowej, energetyce, sieciach kolejowych, instalacjach wojskowych oraz przy modernizacji starszych sieci kampusowych i lokalnych LAN.

Dzięki metalowej obudowie i mechanizmowi bagnetowemu połączenie jest niezwykle stabilne mechanicznie. Złącze ST jest wysoce odporne na wibracje, wstrząsy oraz przypadkowe pociągnięcie kabla, co zapobiega przerwom w transmisji.

Tak. Włókno G.652D jest w pełni kompatybilne wstecz oraz idealnie współpracuje przy spawaniu z nowszymi włóknami odpornymi na zginanie z rodziny G.657 (np. G.657A1 lub A2), które często stosuje się wewnątrz mieszkań.

Najczęściej spotykaną wersją jest pigtail w ścisłej tubie o średnicy 0,9 mm. Taka grubość pozwala na wygodne układanie, gięcie i organizację włókien w kasetach spawów.

Włókno G.652D to standardowe włókno jednomodowe o minimalnym promieniu gięcia wynoszącym około 30 mm. Przy układaniu pigtaili w kasecie należy unikać ciasnych załamań. Jeśli przestrzeń jest ekstremalnie mała, lepszym wyborem byłby pigtail z włóknem G.657 (np. G.657A1).

Przed każdym wpięciem do adaptera należy dokładnie wyczyścić czoło ceramicznej feruli (o średnicy 2,5 mm) za pomocą automatycznego czyścika lub chusteczek bezpyłowych nasączonych alkoholem izopropylowym (IPA).

Złącze ST posiada mały metalowy wypust (kołek), który musi trafić w odpowiednie wycięcie w adapterze. Dopiero po prawidłowym dopasowaniu należy wcisnąć i przekręcić metalowy pierścień, aby zablokować zatrzask bagnetowy.

Specyfikacja techniczna

Główne
Złącze	1x ST
Typ szlifu	UPC
Typ włókna	Jednomodowy SM Corning
Rodzaj włókna	ITUT-G G.652D
Minimalny promień zgięcia	30 mm
Rozmiar włókna	9 / 125 µm
Budowa ferruli	Ceramiczna
Średnica ferruli	⌀ 2,5 mm
Reflektancja RL	> 50 dB
Tłumienność losowa IL	< 0,25 dB
Ilość cykli pracy	> 1000
Łączenie złącza	Bagnetowe
Powłoka zewnętrzna	Tworzywo bezhalogenowe - LSZH Średnica: ⌀ 0,9 mm Kolor żółty
Temperatura pracy	-40 °C ~ +85 °C
