Patchcord światłowodowy SC/UPC-SC/APC SM G657A2 simplex - 2m

Kod produktu: 8777TEL/2

Kod GTIN:

Patchcord światłowodowy SC/UPC-SC/APC SM G657A2 simplex

Patchcord światłowodowy, jednomodowy G.657A2 zakończony złączem SC UPC oraz SC APC (8°)

typ włókna: jednomodowy (SM) G.657A2
typ budowy: simplex
typ złącza: 1x SC / UPC - 1x SC / APC
powłoka: bezhalogenowa (LSZH), ⌀3mm

łączenie złącza: zatrzaskowe (push-pull)
ceramiczna ferulla złącza (⌀2,5mm)
dostępna długość: 1m, 2m, 3m, 5m, 10m

Patchcord światłowodowy SC/UPC-SC/APC SM G657A2 simplex - 2m

Kod produktu: 8777TEL/2

Kod GTIN:

7,50 zł

6,10 zł netto

Długość:

1 m

2 m

3 m

5 m

10 m

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

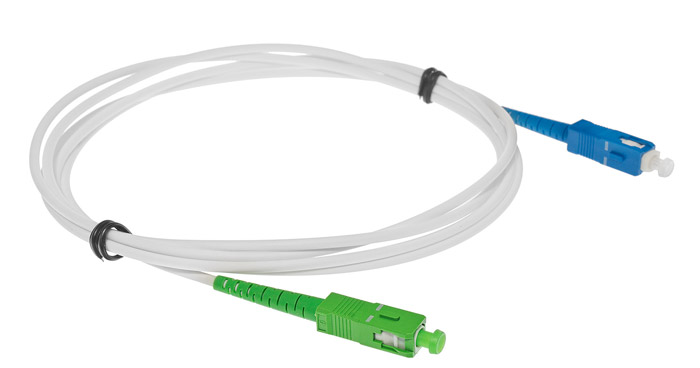

Patchcord jednomodowy G.657A2

Patchcord SC / UPC - SC / APC simplex SM to krótki odcinek kabla światłowodowego jednomodowego o sprecyzowanej długości, zakończony z jednej strony złączem SC / UPC, natomiast z drugiej złączem SC / APC. Patchcord optyczny charakteryzuje się wysoką jakością wykonania oraz ferrulą najwyższej jakości. Wykonany został na włóknie G.657A2.

Kluczowe cechy patchcordu jednomodowego G.657A2

Złącze SC

Popularne, zatrzaskowe złącze światłowodowe (push-pull) zapewniające stabilne połączenie w sieciach LAN.
Włókno G.657A2

Wyjątkowo odporne na zginanie i kompatybilne ze standardem G.652D, dzięki czemu sprawdza się w instalacjach FTTH.
Powłoka LSZH

Powłoka zewnętrzna patchcorda została wykonana z tworzywa LSZH, które podczas pożaru nie wydziela szkodliwych gazów.

Zastosowanie

Patchcord SC / UPC - SC / APC G.657A2 simplex służy głównie do łączenia ściennego gniazda abonenckiego z routerem lub terminalem ONT w domowych instalacjach światłowodowych FTTH (GPON). Kątowe złącze SC / APC (zielone) wpinamy do gniazda ściennego, aby zredukować odbicia sygnału w sieci operatora, a proste SC / UPC (niebieskie) bezpośrednio do portu routera. Zastosowane włókno G.657A2 jest wyjątkowo elastyczne i odporne na mocne zaginanie, co pozwala bezpiecznie poprowadzić przewód w narożnikach ścian, wzdłuż listew przypodłogowych czy w ciasnych szafkach teletechnicznych bez utraty jakości sygnału.

FAQ

Odpowiedzi na najczęściej zadawane pytania dotyczące tego produktu.

SC / UPC (niebieskie): Ma czoło ferruły polerowane na wprost (kąt 0 °)
SC / APC (zielone): Ma czoło ferruły ścięte pod kątem 8 °. Różnica w szlifie wpływa na tłumienie odbicia. Złącza APC odbijają światło pod kątem do płaszcza włókna, co zmniejsza zakłócenia wracające do źródła sygnału.

Zdecydowanie nie. Połączenie wkładki ze szlifem prostym (UPC) ze szlifem kątowym (APC) uszkodzi czoła obu ferrulek z powodu braku pełnego przylegania powierzchni. Wywoła to również bardzo wysokie tłumienie sygnału. Patchcord hybrydowy (posiadający z jednej strony złącze UPC, a z drugiej APC) służy właśnie do bezpiecznego połączenia urządzeń lub gniazd wykorzystujących te dwa różne standardy.

Oznacza, że przewód wykorzystuje włókno jednomodowe o rdzeniu średnicy 9 µm. Przesyła ono tylko jeden mod (wiązkę) światła i jest dedykowane do transmisji na duże odległości bez zniekształceń sygnału.

Patchcord typu Simplex zbudowany jest z jednego pojedynczego włókna światłowodowego w jednej powłoce ochronnej. Stosuje się go w połączeniach, gdzie transmisja w obu kierunkach odbywa się po jednym włóknie (np. przy użyciu technologii WDM / BiDi) lub tam, gdzie wymagany jest tylko jeden tor transmisyjny.

Patchcord SC / UPC – SC / APC znajduje główne zastosowanie w instalacjach FTTH (Fiber To The Home):

Do łączenia gniazdka abonenckiego (często ze złączem SC / APC) z routerem lub terminalem ONT (posiadającym port SC / UPC).
W szafach rackowych, przełącznicach i szafkach dystrybucyjnych przy przejściu pomiędzy torami o różnych standardach złączy.

Tak. Zewnętrzne płaszcze najczęściej mają średnicę 2,0 mm lub 3,0 mm i są wykonane z tworzywa LSZH (Low Smoke Zero Halogen):

LSZH: Materiał bezhalogenowy, bezdymny i samogasnący — wymagany w instalacjach wewnątrzbudynkowych ze względów przeciwpożarowych.
Grubość (2 mm / 3 mm): Grubsza powłoka (3,0 mm) zapewnia lepszą ochronę mechaniczną przed zgnieceniem i zaciągnięciem przewodu.

Standardowy patchcord w powłoce LSZH przeznaczony jest wyłącznie do zastosowań wewnętrznych (Indoor). Nie jest odporny na promieniowanie UV ani wilgoć. Do zastosowań zewnętrznych stosuje się specjalne wersje wzmocnione (Outdoor) w powłoce PE z dodatkowym uszczelnieniem.

Zasada nr 1 w światłowodach: Kurz i zabrudzenia to główna przyczyna spadku jakości lub braku sygnału.

Zdejmuj zaślepki ochronne dopiero bezpośrednio przed wpięciem do portu.
Przed wpięciem oczyść czoło ferruły za pomocą automatycznego czyścika (np. One-Click Cleaner) lub bezpyłowej chusteczki nasączonej alkoholem izopropylowym (IPA).
Nigdy nie dotykaj palcami czoła ferruły.

Specyfikacja techniczna

Główne
Złącza	1x SC - 1x SC
Typ szlifu	SC: UPC SC: APC (8 °)
Typ włókna	Jednomodowy SM Corning
Rodzaj włókna	ITUT-G G.657A2
Minimalny promień zgięcia	15 mm
Rozmiar włókna	9 / 125 µm
Budowa ferruli	Ceramiczna
Średnica ferruli	⌀ 2,5 mm
Reflektancja RL	> 50 dB
Tłumienność losowa IL	< 0,15 dB
Ilość cykli pracy	> 1000
Łączenie złącza	Zatrzaskowe (push-pull)
Powłoka zewnętrzna	Tworzywo bezhalogenowe - LSZH Średnica: ⌀ 3 mm Kolor biały
Temperatura pracy	-40 °C ~ +85 °C

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla Patchcord światłowodowy SC/UPC-SC/APC SM G657A2 simplex - 2m

Pobierz wszystkie

Dokumenty do pobrania
	Deklaracja zgodności [PL]	Certyfikaty	892.0 KB	Pobierz
	Karta katalogowa [PL]	Karty katalogowe	215.5 KB	Pobierz

Prześlij pytanie dotyczące produktu

*E-mail:

*Wiadomość:

*Wyrażam zgodę na przetwarzanie moich danych osobowych zawartych w niniejszym formularzu w celu i zakresie koniecznym do realizacji zapytania. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zgłoszenia.

Administratorem Państwa danych osobowych jest Alarm-Tech Systemy Zabezpieczeń Andrzej Woźniak, Grzegorz Żurawski Spółka Cywilna. Adres miejsca prowadzenia działalności: 31-546 Kraków, ul. Mogilska 104. Szczegółowe informacje o zasadach ochrony danych osobowych znajdują się w Polityce prywatności.

Produkty uzupełniające

Lista produktów uzupełniających, które warto kupić

Informacje

Dane GPSR dla Patchcord światłowodowy SC/UPC-SC/APC SM G657A2 simplex - 2m

Producent / Osoba odpowiedzialna w UE

Nazwa: TELCOLINE sp. z o.o.
Adres: ul. Sabały 60, 02-174 Warszawa, Polska
E-mail kontaktowy ws. GPSR: biuro@falesia.pl
www.falesia.eu

Dokumenty do pobrania
	Instrukcja bezpieczeństwa użytkowania produktu Patchcord światłowodowy SC/UPC-SC/APC SM G657A2 simplex	3.4 KB	Pobierz

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu Patchcord światłowodowy SC/UPC-SC/APC SM G657A2 simplex

Bezpieczeństwo montażu i obsługi
- Przed instalacją upewnij się, że patchcord jest odpowiedni do zastosowania jednomodowego i spełnia wymagania techniczne systemu.
- Unikaj zginania kabla światłowodowego pod kątem ostrym – minimalny promień gięcia powinien być zgodny z zaleceniami producenta, aby nie uszkodzić włókna.
- Podczas podłączania i odłączania złącz stosuj delikatne ruchy, unikając nadmiernego nacisku i szarpania, aby nie uszkodzić ceramicznych ferulli i złączy.
- Nie demontuj ani nie modyfikuj złączy; wszelkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel.
- Przed podłączeniem upewnij się, że złącza są czyste i wolne od kurzu lub zabrudzeń, które mogą obniżyć jakość sygnału lub uszkodzić sprzęt.
Bezpieczeństwo użytkowania
- Nie używaj uszkodzonych patchcordów – pęknięcia powłoki lub uszkodzenia złączy mogą prowadzić do utraty sygnału lub zagrożeń mechanicznych.
- Unikaj przeciągania kabla za złącza oraz nadmiernego napięcia kabla podczas instalacji i użytkowania.
- Nie stosuj patchcordów w środowiskach o wysokiej wilgotności lub bez odpowiedniej ochrony, jeśli nie są do tego przeznaczone.
- Nie używaj patchcordów pod wpływem alkoholu lub środków odurzających, aby uniknąć błędów instalacyjnych i uszkodzeń sprzętu.
Bezpieczeństwo dzieci
- Patchcordy nie są zabawkami. Trzymaj je z dala od dzieci, aby uniknąć ryzyka zadławienia lub uszkodzenia kabla.
- Małe elementy złączy mogą stanowić ryzyko zadławienia.
Konserwacja i czyszczenie
- Regularnie sprawdzaj stan złączy i powłoki kabla pod kątem uszkodzeń lub zabrudzeń.
- Do czyszczenia złączy używaj wyłącznie dedykowanych środków i narzędzi do czyszczenia światłowodów, aby nie uszkodzić powierzchni ceramicznych ferulli.
- Nie stosuj agresywnych środków chemicznych ani rozpuszczalników do czyszczenia kabla lub złączy.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.
