Patchcord światłowodowy LC/UPC-LC/UPC SM G657A2 duplex - 10m

Kod produktu: 8029/10

Kod GTIN:

Patchcord światłowodowy LC/UPC-LC/UPC SM G657A2 duplex

Patchcord światłowodowy, jednomodowy G.657A2 obustronnie zakończony złączami LC UPC

typ włókna: jednomodowy (SM) G.657A2
typ budowy: duplex
typ złącza: 2x LC / UPC - 2x LC / UPC
powłoka: bezhalogenowa (LSZH), ⌀3mm

łączenie złącza: zatrzaskowe (push-pull)
ceramiczna ferulla złącza (⌀1,25mm)
dostępna długość: 1m, 2m, 3m, 5m, 10m

Patchcord światłowodowy LC/UPC-LC/UPC SM G657A2 duplex - 10m

Kod produktu: 8029/10

Kod GTIN:

24,48 zł

19,90 zł netto

Długość:

1 m

2 m

3 m

5 m

10 m

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

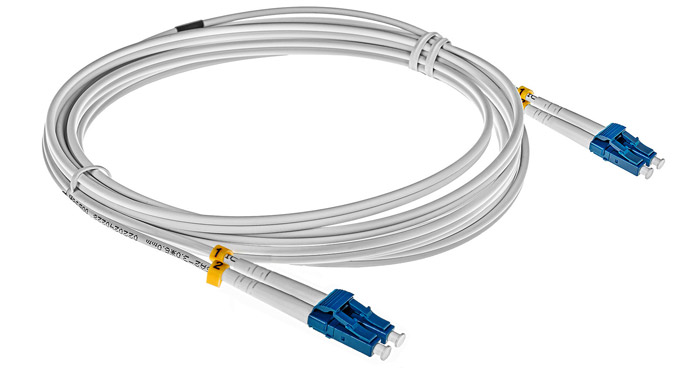

Patchcord jednomodowy G.657A2

Patchcord LC / UPC - LC / UPC duplex SM stanowi dwa krótkie odcinki kabla światłowodowego, jednomodowego o sprecyzowanej długości, obustronnie zakończone złączami LC / UPC. Patchcord optyczny charakteryzuje się wysoką jakością wykonania oraz ferrulą najwyższej jakości. Wykonany został na włóknie G.657A2.

Kluczowe cechy patchcordu jednomodowego G.657A2

Złącze LC

Mała ferrula (1,25 mm) umożliwia gęste rozmieszczenie portów, a zatrzask Push-Pull zapewnia stabilne, niskostratne połączenie.
Włókno G.657A2

Wyjątkowo odporne na zginanie i kompatybilne ze standardem G.652D, dzięki czemu sprawdza się w instalacjach FTTH i wewnątrzbudynkowych.
Złącze UPC

Złącze UPC posiada płasko spolerowane czoło feruli i ze względu na ryzyko uszkodzenia nie można łączyć ze złączem APC.
Powłoka LSZH

Powłoka zewnętrzna patchcorda została wykonana z tworzywa LSZH, które podczas pożaru nie wydziela szkodliwych gazów.

Zastosowanie

Patchcord LC / UPC - LC / UPC G.657A2 duplex stosuje się głównie w szafach RACK 19" i Data Center (połączenia wkładek SFP z przełącznicami), domowych skrzynkach teletechnicznych FTTH (wąskie przestrzenie wymagające mocnego zagięcia przewodu), kasetach światłowodowych serwerowni oraz w sieciach SAN do łączenia macierzy dyskowych z przełącznikami.

FAQ

Odpowiedzi na najczęściej zadawane pytania dotyczące tego produktu.

LC (Lucent Connector): Typ złącza o małym gabarycie (tzw. Small Form Factor), wyposażony w zatrzask oraz skuwkę (ferrulę) o średnicy 1,25 mm.
UPC (Ultra Physical Contact): Sposób polerowania czoła światłowodu (na płasko / z lekkim zaokrągleniem), zapewniający wysokie tłumienie odbicia (≥ 50 dB). Kolor obudowy złącza UPC jest niebieski.

Główna różnica to promień gięcia:

G.657A2 jest tzw. włóknem niewrażliwym na zginanie. Minimalny promień gięcia wynosi dla niego zaledwie 7,5 mm (w porównaniu do ok. 30 mm dla tradycyjnego G.652D).
Dzięki temu kabel z włóknem G.657A2 można bez obaw układać w ciasnych szafach RACK, narożnikach ścian czy gniazdkach abonenckich bez ryzyka wzrostu tłumienia. Jest w pełni wstecznie kompatybilne z G.652D.

Kabel duplex składa się z dwóch połączonych ze sobą włókien światłowodowych (zazwyczaj w powłoce zipcord). Pozwala to na jednoczesną transmisję w obu kierunkach: jedno włókno służy do nadawania (TX), a drugie do odbierania (RX).

Różne urządzenia sieciowe wymagają różnych standardów polerowania:

Bezwzględnie nie bezpośrednio! Polerowanie APC wykonane jest pod kątem 8 °, natomiast UPC jest płaskie. Połączenie złącza niebieskiego (UPC) z zielonym (APC) w jednym adapterze spowoduje uszkodzenie czoła ferruli oraz bardzo wysokie tłumienie sygnału. Do ich połączenia należy użyć specjalnego patchcordu hybrydowego (LC / UPC do LC / APC) lub odpowiedniej wkładki.

Służy najczęściej do połączeń na krótkich i średnich dystansach wewnątrz budów/serwerowni, np.:

Połączenie wkładek SFP / SFP+ w przełącznikach (switchach) i routerach.
Połączenia w przełącznicach światłowodowych (panelach RACK).
Podłączenie urządzeń końcowych w sieciach FTTH (np. terminali ONT).

Najczęściej stosuje się powłokę LSZH (Low Smoke Zero Halogen) lub LSOH. Jest to materiał bezhalogenowy, który w przypadku pożaru nie wydziela trujących gazów ani gęstego dymu, co jest wymogiem bezpieczeństwa w większości budynków komercyjnych i mieszkalnych.

Jako kabel jednomodowy (Single Mode - SM) obsługuje standardowe okna transmisji światłowodowej: 1310 nm, 1550 nm oraz 1625 nm.

Specyfikacja techniczna

Główne
Złącza	2x LC - 2x LC
Typ szlifu	UPC
Typ włókna	Jednomodowy SM Corning
Rodzaj włókna	ITUT-G G.657A2
Minimalny promień zgięcia	15 mm
Rozmiar włókna	9 / 125 µm
Budowa ferruli	Ceramiczna
Średnica ferruli	⌀ 1,25 mm
Reflektancja RL	> 50 dB
Tłumienność losowa IL	< 0,15 dB
Ilość cykli pracy	> 1000
Łączenie złącza	Zatrzaskowe (push-pull)
Powłoka zewnętrzna	Tworzywo bezhalogenowe - LSZH Średnica: ⌀ 3 mm Kolor biały
Temperatura pracy	-40 °C ~ +85 °C

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla Patchcord światłowodowy LC/UPC-LC/UPC SM G657A2 duplex - 10m

Pobierz wszystkie

Dokumenty do pobrania
	Deklaracja zgodności [PL]	Certyfikaty	878.2 KB	Pobierz
	Karta katalogowa [PL]	Karty katalogowe	267.2 KB	Pobierz

Prześlij pytanie dotyczące produktu

*E-mail:

*Wiadomość:

*Wyrażam zgodę na przetwarzanie moich danych osobowych zawartych w niniejszym formularzu w celu i zakresie koniecznym do realizacji zapytania. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zgłoszenia.

Administratorem Państwa danych osobowych jest Alarm-Tech Systemy Zabezpieczeń Andrzej Woźniak, Grzegorz Żurawski Spółka Cywilna. Adres miejsca prowadzenia działalności: 31-546 Kraków, ul. Mogilska 104. Szczegółowe informacje o zasadach ochrony danych osobowych znajdują się w Polityce prywatności.

Produkty uzupełniające

Lista produktów uzupełniających, które warto kupić

Informacje

Dane GPSR dla Patchcord światłowodowy LC/UPC-LC/UPC SM G657A2 duplex - 10m

Producent / Osoba odpowiedzialna w UE

Nazwa: TELCOLINE sp. z o.o.
Adres: ul. Sabały 60, 02-174 Warszawa, Polska
E-mail kontaktowy ws. GPSR: biuro@falesia.pl
www.falesia.eu

Dokumenty do pobrania
	Instrukcja bezpieczeństwa użytkowania produktu Patchcord światłowodowy LC/UPC-LC/UPC SM G657A2 duplex	3.4 KB	Pobierz

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu Patchcord światłowodowy LC/UPC-LC/UPC SM G657A2 duplex

Bezpieczeństwo montażu i obsługi
- Przed instalacją upewnij się, że patchcord jest odpowiedni do zastosowania jednomodowego i spełnia wymagania techniczne systemu.
- Unikaj zginania kabla światłowodowego pod kątem ostrym – minimalny promień gięcia powinien być zgodny z zaleceniami producenta, aby nie uszkodzić włókna.
- Podczas podłączania i odłączania złącz stosuj delikatne ruchy, unikając nadmiernego nacisku i szarpania, aby nie uszkodzić ceramicznych ferulli i złączy.
- Nie demontuj ani nie modyfikuj złączy; wszelkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel.
- Przed podłączeniem upewnij się, że złącza są czyste i wolne od kurzu lub zabrudzeń, które mogą obniżyć jakość sygnału lub uszkodzić sprzęt.
Bezpieczeństwo użytkowania
- Nie używaj uszkodzonych patchcordów – pęknięcia powłoki lub uszkodzenia złączy mogą prowadzić do utraty sygnału lub zagrożeń mechanicznych.
- Unikaj przeciągania kabla za złącza oraz nadmiernego napięcia kabla podczas instalacji i użytkowania.
- Nie stosuj patchcordów w środowiskach o wysokiej wilgotności lub bez odpowiedniej ochrony, jeśli nie są do tego przeznaczone.
- Nie używaj patchcordów pod wpływem alkoholu lub środków odurzających, aby uniknąć błędów instalacyjnych i uszkodzeń sprzętu.
Bezpieczeństwo dzieci
- Patchcordy nie są zabawkami. Trzymaj je z dala od dzieci, aby uniknąć ryzyka zadławienia lub uszkodzenia kabla.
- Małe elementy złączy mogą stanowić ryzyko zadławienia.
Konserwacja i czyszczenie
- Regularnie sprawdzaj stan złączy i powłoki kabla pod kątem uszkodzeń lub zabrudzeń.
- Do czyszczenia złączy używaj wyłącznie dedykowanych środków i narzędzi do czyszczenia światłowodów, aby nie uszkodzić powierzchni ceramicznych ferulli.
- Nie stosuj agresywnych środków chemicznych ani rozpuszczalników do czyszczenia kabla lub złączy.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.
