Patchcord światłowodowy SC/UPC-LC/UPC SM G657A2 duplex - 3m

Kod produktu: 8027A/3

Kod GTIN:

Patchcord światłowodowy SC/UPC-LC/UPC SM G652D duplex

Patchcord światłowodowy SC/UPC-LC/UPC SM G657A2 duplex

Patchcord światłowodowy, jednomodowy G.657A2 zakończony złączami SC UPC oraz LC UPC

typ włókna: jednomodowy (SM) G.657A2
typ budowy: duplex
typ złącza: 2x SC / UPC - 2x LC / UPC
powłoka: bezhalogenowa (LSZH), ⌀3mm

łączenie złącza: zatrzaskowe (push-pull)
ceramiczna ferulla złącza (⌀1,25mm dla LC / ⌀2,5mm dla SC)
dostępna długość: 1m, 2m, 3m, 5m, 10m

Patchcord światłowodowy SC/UPC-LC/UPC SM G657A2 duplex - 3m

Kod produktu: 8027A/3

Kod GTIN:

15,50 zł

12,60 zł netto

Długość:

1 m

2 m

3 m

5 m

10 m

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

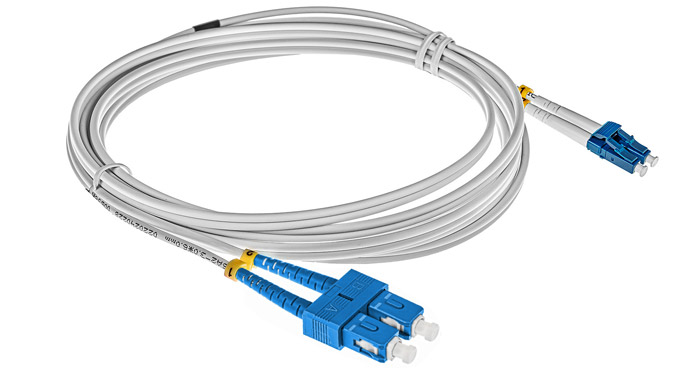

Patchcord jednomodowy G.657A2

Patchcord LC / UPC - SC / UPC duplex SM stanowi dwa krótkie odcinki kabla światłowodowego, jednomodowego o sprecyzowanej długości, zakończony z jednej strony złączami SC / UPC, natomiast z drugiej złączami LC / UPC. Patchcord optyczny charakteryzuje się wysoką jakością wykonania oraz ferrulą najwyższej jakości. Wykonany został na włóknie G.657A2.

Kluczowe cechy patchcordu jednomodowego G.657A2

Złącze SC

Popularne, zatrzaskowe złącze światłowodowe (push-pull) zapewniające stabilne połączenie w sieciach LAN.
Złącze LC

Mała ferrula (1,25 mm) umożliwia gęste rozmieszczenie portów, a zatrzask Push-Pull zapewnia stabilne, niskostratne połączenie.
Włókno G.657A2

Wyjątkowo odporne na zginanie i kompatybilne ze standardem G.652D, dzięki czemu sprawdza się w instalacjach FTTH i wewnątrzbudynkowych.
Złącze UPC

Złącze UPC posiada płasko spolerowane czoło feruli i ze względu na ryzyko uszkodzenia nie można łączyć ze złączem APC.

Zastosowanie

Patchcord LC / UPC - SC / UPC duplex służy do łączenia urządzeń aktywnych z przełącznicami światłowodowymi (ODF) w szafach RACK, serwerowniach i centrach danych. Złącze hybrydowe (SC z jednej strony, LC z drugiej) umożliwia bezpośrednie podłączenie modułów SFP / SFP+ w switchach lub routerach do paneli kasetowych SC. Dzięki dwużyłowej konstrukcji duplex (Tx / Rx) oraz niezawodnemu włóknu jednomodowemu G657A2 UPC, zapewnia stabilną i niskotłumienną transmisję w sieciach LAN / WAN, ISP oraz FTTx.

FAQ

Odpowiedzi na najczęściej zadawane pytania dotyczące tego produktu.

SC (Subscriber Connector): Większe, kwadratowe złącze typu „push-pull” (zatrzaskowe).
LC (Lucent Connector): Mniejsze złącze (ok. połowy wielkości SC) z zatrzaskiem przypominającym rygiel RJ-45, powszechnie stosowane w modułach SFP.
UPC (Ultra Physical Contact): Sposób szlifowania czoła skuwki (ferrule) pod kątem prostym (0 °). Złącza UPC są oznaczane kolorem niebieskim.

G.657A2 to włókno odporne na zginanie.

Standardowe włókno G.652D traci sygnał przy mocniejszym zagięciu (promień min. ok. 30 mm).
Włókno G.657A2 zachowuje doskonałe parametry przy promieniu gięcia wynoszącym zaledwie 15 mm. Jest przy tym w 100% kompatybilne wstecz ze standardem G.652.D.

Wersja Duplex składa się z dwóch połączonych ze sobą włókien światłowodowych w jednej osłonie. Pozwala na jednoczesną transmisję dwukierunkową — jedno włókno obsługuje nadawanie (TX), a drugie odbiór (RX).

Różne urządzenia sieciowe wymagają różnych standardów polerowania:

Nie. Nie należy bezpośrednio łączyć złączy UPC (niebieskich, płaskich) ze złączami APC (zielonych, ciętych pod kątem 8 °). Takie połączenie grozi trwałym uszkodzeniem czoła światłowodu oraz powoduje znaczne tłumienie sygnału. Do połączenia urządzeń z różnymi standardami szlifu stosuje się dedykowane hybrydowe patchcordy (np. SC / UPC do SC / APC).

Standardowe patchcordy do zastosowań wewnętrznych mają powłokę LSZH (bezhalogenową) lub PVC, która nie jest odporna na promieniowanie UV oraz długotrwałą wilgoć. Jeśli ma pracować na zewnątrz, musi być prowadzony w dedykowanych peszlach/rurach ochronnych lub należy użyć wersji w powłoce zewnętrznej (Outdoor).

Służy głównie do łączenia:

Przełącznic światłowodowych (ze złączami SC) z modułami SFP / SFP+ w switchach lub routerach (ze złączami LC).
Media konwerterów z urządzeniami dostępowymi.
Szaf teleinformatycznych (RACK) i punktów dystrybucyjnych FTTH.

Patchcordy duplex posiadają oznaczenia na obu końcach — zazwyczaj w postaci cyfr (1 i 2) lub liter (A i B) na gumowych odgiętkach bądź klamrach spinających wtyki.

Specyfikacja techniczna

Główne
Złącza	2x LC - 2x SC
Typ szlifu	LC: UPC SC: UPC
Typ włókna	Jednomodowy SM Corning
Rodzaj włókna	ITUT-G G.657A2
Minimalny promień zgięcia	15 mm
Rozmiar włókna	9 / 125 µm
Budowa ferruli	Ceramiczna
Średnica ferruli	LC: ⌀ 1,25 mm SC: ⌀ 2,5 mm
Reflektancja RL	> 50 dB
Tłumienność losowa IL	< 0,15 dB
Ilość cykli pracy	> 1000
Łączenie złącza	Zatrzaskowe (push-pull)
Powłoka zewnętrzna	Tworzywo bezhalogenowe - LSZH Średnica: ⌀ 3 mm Kolor biały
Temperatura pracy	-40 °C ~ +85 °C

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla Patchcord światłowodowy SC/UPC-LC/UPC SM G657A2 duplex - 3m

Pobierz wszystkie

Dokumenty do pobrania
	Deklaracja zgodności [PL]	Certyfikaty	878.2 KB	Pobierz
	Karta katalogowa [PL]	Karty katalogowe	274.7 KB	Pobierz

Prześlij pytanie dotyczące produktu

*E-mail:

*Wiadomość:

*Wyrażam zgodę na przetwarzanie moich danych osobowych zawartych w niniejszym formularzu w celu i zakresie koniecznym do realizacji zapytania. Podanie danych jest dobrowolne, ale niezbędne do przetworzenia zgłoszenia.

Administratorem Państwa danych osobowych jest Alarm-Tech Systemy Zabezpieczeń Andrzej Woźniak, Grzegorz Żurawski Spółka Cywilna. Adres miejsca prowadzenia działalności: 31-546 Kraków, ul. Mogilska 104. Szczegółowe informacje o zasadach ochrony danych osobowych znajdują się w Polityce prywatności.

Produkty uzupełniające

Lista produktów uzupełniających, które warto kupić

Informacje

Dane GPSR dla Patchcord światłowodowy SC/UPC-LC/UPC SM G657A2 duplex - 3m

Producent / Osoba odpowiedzialna w UE

Nazwa: TELCOLINE sp. z o.o.
Adres: ul. Sabały 60, 02-174 Warszawa, Polska
E-mail kontaktowy ws. GPSR: biuro@falesia.pl
www.falesia.eu

Dokumenty do pobrania
	Instrukcja bezpieczeństwa użytkowania produktu Patchcord światłowodowy SC/UPC-LC/UPC SM G657A2 duplex	3.4 KB	Pobierz

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu Patchcord światłowodowy SC/UPC-LC/UPC SM G657A2 duplex

Bezpieczeństwo montażu i obsługi
- Przed instalacją upewnij się, że patchcord jest odpowiedni do zastosowania jednomodowego i spełnia wymagania techniczne systemu.
- Unikaj zginania kabla światłowodowego pod kątem ostrym – minimalny promień gięcia powinien być zgodny z zaleceniami producenta, aby nie uszkodzić włókna.
- Podczas podłączania i odłączania złącz stosuj delikatne ruchy, unikając nadmiernego nacisku i szarpania, aby nie uszkodzić ceramicznych ferulli i złączy.
- Nie demontuj ani nie modyfikuj złączy; wszelkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel.
- Przed podłączeniem upewnij się, że złącza są czyste i wolne od kurzu lub zabrudzeń, które mogą obniżyć jakość sygnału lub uszkodzić sprzęt.
Bezpieczeństwo użytkowania
- Nie używaj uszkodzonych patchcordów – pęknięcia powłoki lub uszkodzenia złączy mogą prowadzić do utraty sygnału lub zagrożeń mechanicznych.
- Unikaj przeciągania kabla za złącza oraz nadmiernego napięcia kabla podczas instalacji i użytkowania.
- Nie stosuj patchcordów w środowiskach o wysokiej wilgotności lub bez odpowiedniej ochrony, jeśli nie są do tego przeznaczone.
- Nie używaj patchcordów pod wpływem alkoholu lub środków odurzających, aby uniknąć błędów instalacyjnych i uszkodzeń sprzętu.
Bezpieczeństwo dzieci
- Patchcordy nie są zabawkami. Trzymaj je z dala od dzieci, aby uniknąć ryzyka zadławienia lub uszkodzenia kabla.
- Małe elementy złączy mogą stanowić ryzyko zadławienia.
Konserwacja i czyszczenie
- Regularnie sprawdzaj stan złączy i powłoki kabla pod kątem uszkodzeń lub zabrudzeń.
- Do czyszczenia złączy używaj wyłącznie dedykowanych środków i narzędzi do czyszczenia światłowodów, aby nie uszkodzić powierzchni ceramicznych ferulli.
- Nie stosuj agresywnych środków chemicznych ani rozpuszczalników do czyszczenia kabla lub złączy.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.
