SBF12SCDXWR/B - przełącznica światłowodowa 19" 1U 12xSC duplex
SBF12SCDX / SBF12SCDXWR - Przełącznica optyczna RACK 19" z kasetą, na 12 adapterów typu SC duplex
- do organizacji i zakończenia włókien światłowodowych
- liczba portów pod adaptery: 12x
- obsługa adapterów: SC Duplex, LC Quad
-
w zestawie:
- 1x tacka światłowodowa - 24x spawy (60mm) / 12x spawy (45mm)
- 2x tacka światłowodowa - SBF12SCDXWR/B
- obsługa maksymalnie do 2 tacek światłowodowych
- konstrukcja: wysuwana szuflada bez prowadnic lub na prowadnicach
- montaż w szafach Rack 19" (regulowane uchwyty - modele z prowadnicami)
- dostępne kolory: czarny (RAL9005), jasnoszary (RAL7035)
- numerowane porty oraz otwory do przykręcenia adapterów
- zabezpieczone otwory na tylnej ściance do wprowadzenia przewodów
- elementy mocujące dla pręta FRP
- obudowa wykonana z blachy stalowej
-
wymiary: (szer. / gł. / wys.)
- SBF12SCDXWR/B: 484×206×43mm - 1U
- SBF12SCDXWR/W: 484×281×43mm - 1U
- SBF12SCDX: 483×260×43mm - 1U
- gwarancja: 36 miesięcy
Przełącznica Rack do infrastruktury optycznej
Przełącznica światłowodowa Rack Systems SBF12SCDX / SBF12SCDXWR to pasywny element infrastruktury optycznej, przeznaczony do montażu w szafach teleinformatycznych typu RACK 19". Służy do kompleksowej organizacji i zakańczania włókien światłowodowych. Kluczową funkcją przełącznicy optycznej Rack Systems jest bezpieczne krosowanie relacji magistrala-patchcord przy jednoczesnej mechanicznej ochronie spawów i dbałości o optymalny promień gięcia przewodów. Model przełącznicy SBF12SCDX / SBF12SCDXWR posiadają front przygotowany pod montaż 12 adapterów typu SC Duplex.
Kluczowe cechy przełącznicy światłowodowej SBF12SCDX / SBF12SCDXWR
-
Standard RACK 19"
Przełącznica jest przystosowana do montażu w szafach teleinformatycznych o rozstawie 19 cali, zajmując wysokość 1U.
-
Obsługa adapterów
Przełącznica do światłowodów posiada 12 otworów dedykowanych pod adaptery typu SC Duplex (lub LC Quad).
-
Identyfikacja portów
Numeracja portów na przednim panelu pozwala na precyzyjne dokumentowanie przebiegu tras optycznych.
-
Wysuwalna szuflada
Przełącznica posiada szufladę, co ułatwia dostęp do wnętrza, spawów i układania kabli bez konieczności demontażu całego urządzenia.
-
Wewnętrzne organizatory
Wnętrze pozwala na zachowanie bezpiecznego promienia gięcia włókien, co jest kluczowe dla minimalizacji tłumienia sygnału.
-
Jakość wykonania
Cała przełącznica marki Rack Systems wykonana została z wysokiej jakości blachy stalowej o grubości 1mm.
Porty do instalacji adapterów
Przełącznica światłowodowa Rack Systems 12x SC Duplex (SBF12SCDX / SBF12SCDXWR) umożliwia montaż do 12 adapterów typu SC Duplex lub LC Quad. Wszystkie porty są numerowane, a konstrukcja obudowy zapewnia dodatkowe otwory do stabilnego przykręcenia adapterów.
Tacka do przechowywania spawów
W zależności od modelu, przełącznica RACK Systems 12xSC Duplex jest wyposażona w określoną liczbę tacek światłowodowych:
- Model SBF12SCDX/B posiada 1 tackę światłowodową.
- Model SBF12SCDX/W posiada 1 tackę światłowodową.
- Model SBF12SCDXWR/B posiada 2 tacki światłowodowe.
- Model SBF12SCDXWR/W posiada 1 tackę światłowodową.
Tacka została zaprojektowana do precyzyjnej organizacji i bezpiecznego przechowywania do 24 spawów w osłonkach termicznych. System organizacji oparty jest na dwóch sektorach, wyposażonych w podwójne uchwyty (2x6), co maksymalizuje porządek wewnątrz obudowy.
Tylne wejścia pod przewody optyczne
Kable światłowodowe wprowadza się do przełącznicy RACK przez otwory znajdujące się w tylnej części obudowy. Liczba i średnica otworów zależą od modelu:
- Model SBF12SCDX/B posiada 4 otwory o średnicy 22 mm.
- Model SBF12SCDX/W posiada 4 otwory o średnicy 22 mm.
- Model SBF12SCDXWR/B posiada 4 otwory o średnicy 22 mm.
- Model SBF12SCDXWR/W posiada 2 otwory o średnicy 25 mm.
Wszystkie otwory są zabezpieczone gumowymi nakładkami, co skutecznie chroni wnętrze obudowy przed kurzem i wilgocią.
Zastosowanie
Przełącznice światłowodowe Rack Systems SBF12SCDX oraz SBF12SCDXWR znajdują szerokie zastosowanie w budowie i modernizacji strukturalnych sieci teleinformatycznych, gdzie kluczowe jest bezpieczne zarządzanie i dystrybucja sygnałów optycznych. Doskonale sprawdzają się jako punkty centralne i węzły rozdzielcze w serwerowniach, centrach danych oraz w głównych punktach dystrybucyjnych średnich i dużych przedsiębiorstw.

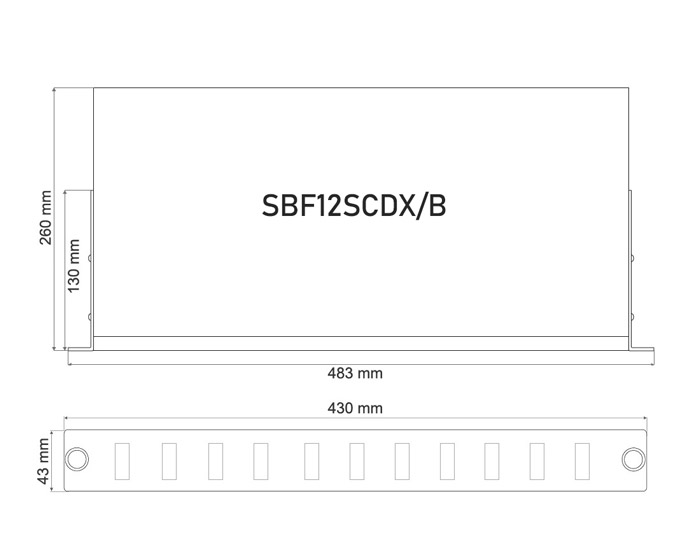

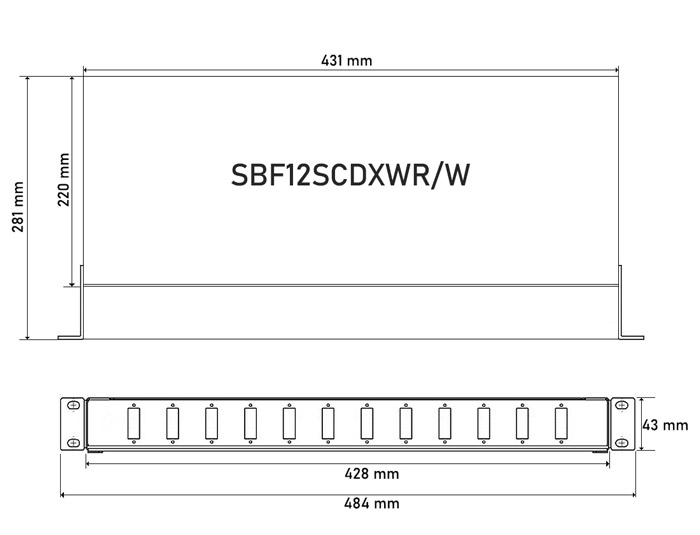

Wymiary
