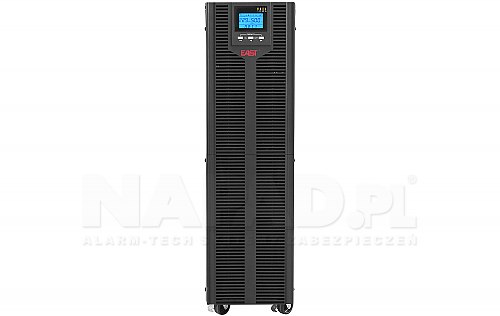

Zasilacz awaryjny UPS 10KV T ON
- typ zasilacza: online
- moc skuteczna: 9000W (9kW)
- moc pozorna: 10000VA (10kVA)
- napięcie wyjściowe: 230V ±5% / 50-60Hz
- kształt napięcia wyjściowego: sinusoida
- złącze wej/wyj: zaciski śrubowe
- akumulator: 16x 9Ah/12V (144Ah)
- interfejs RS-232, USB 2.0

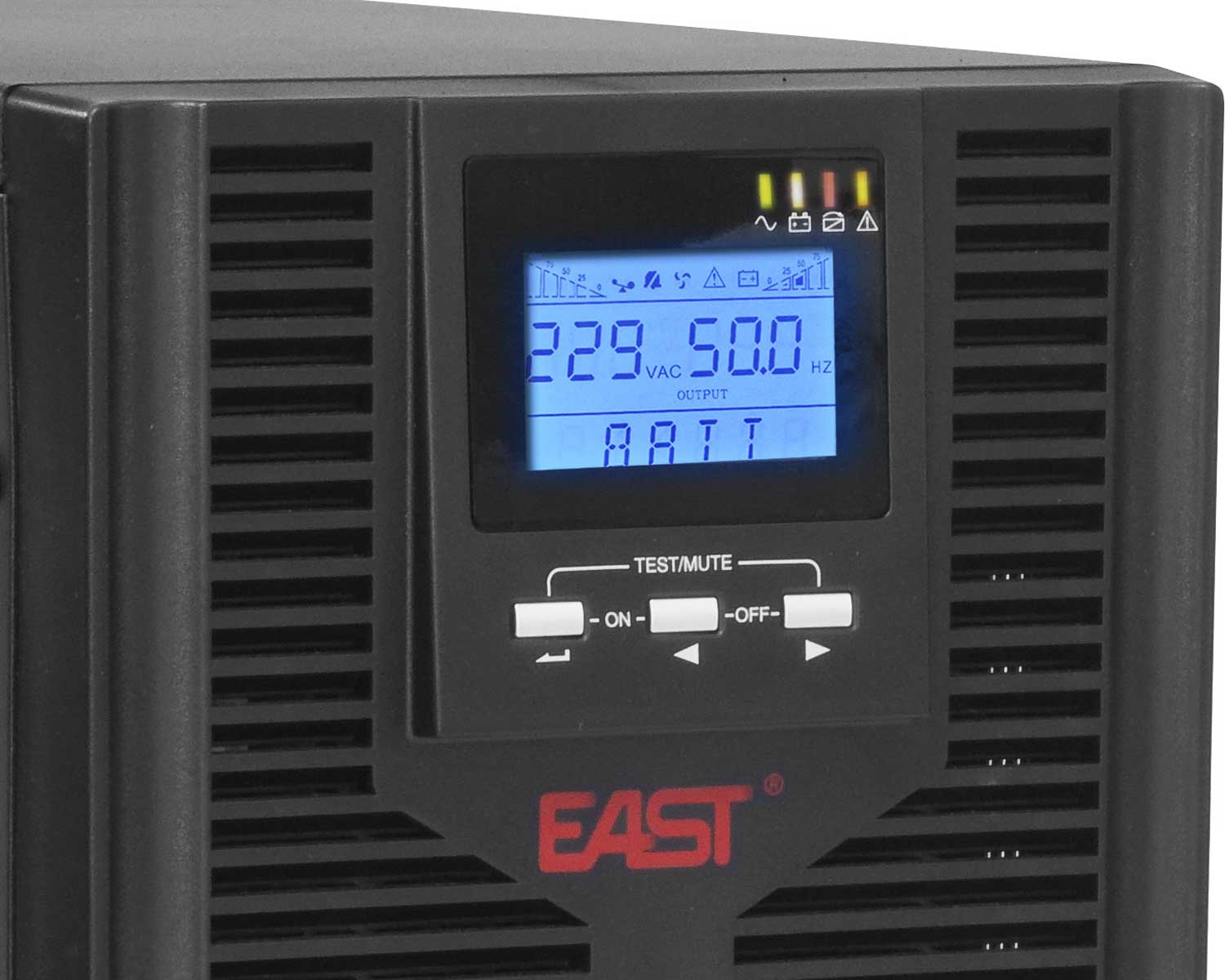

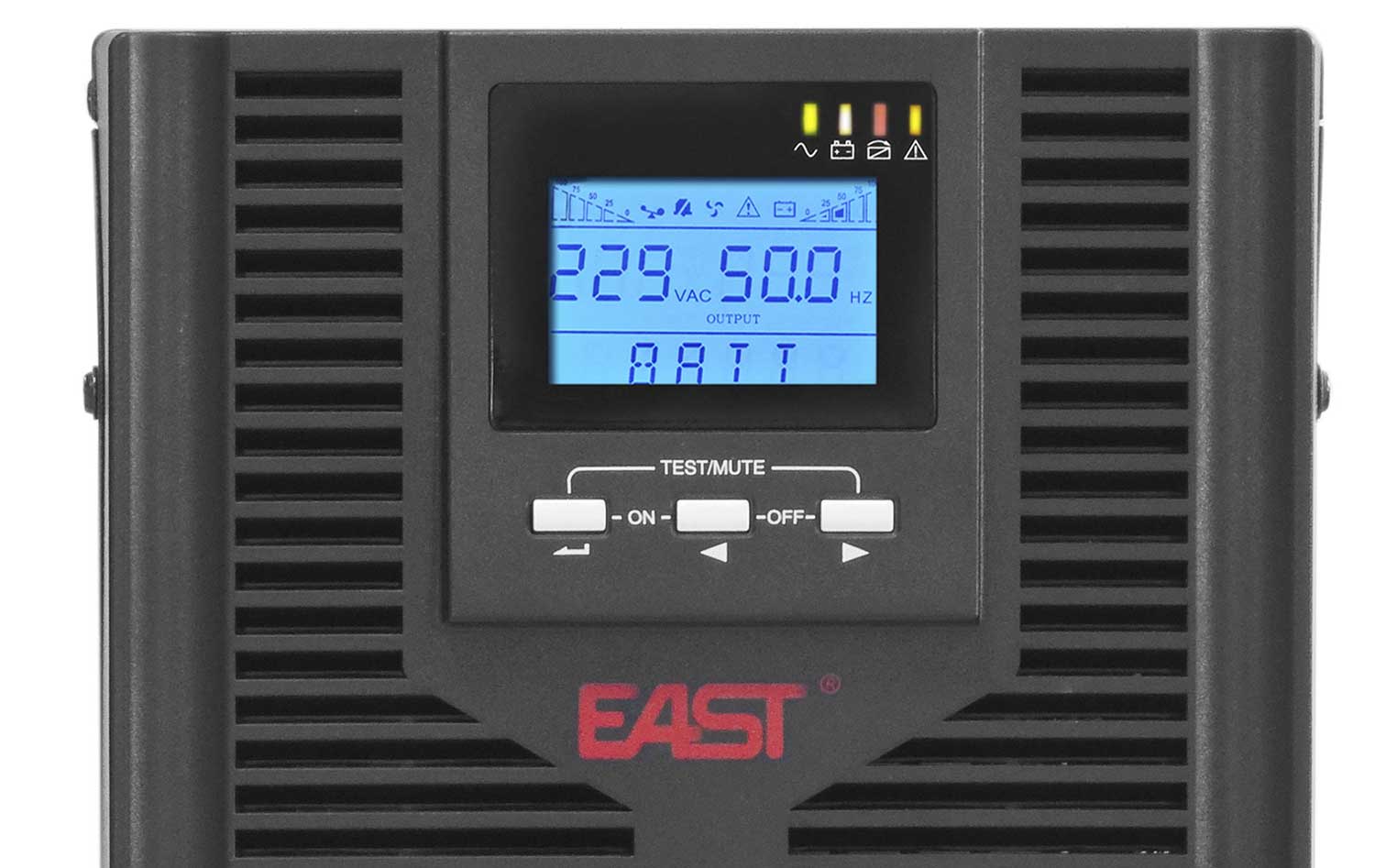

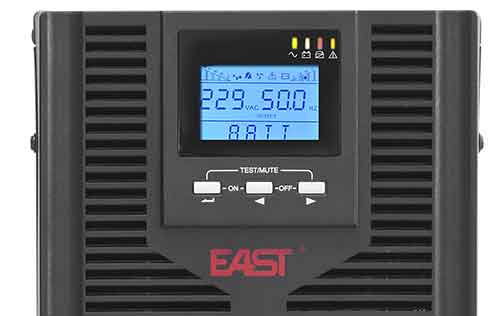

- wyświetlacz LCD
- wyłącznik EPO
- inteligentne zabezpieczenia przeciwprzepięciowe, przeciążeniowe i zwarciowe
- brak czasu przełączania w tryb awaryjny
- filtr przeciwzakłóceniowy EMI/RFI
- funkcja RST - możliwość uruchomienia z baterii (zimny start)
- funkcja AVR - automatyczna regulacja napięcia wyjściowego
- sygnalizacja optyczno-akustyczna
- mikroprocesorowe sterowanie
- automatyczna diagnostyka akumulatora

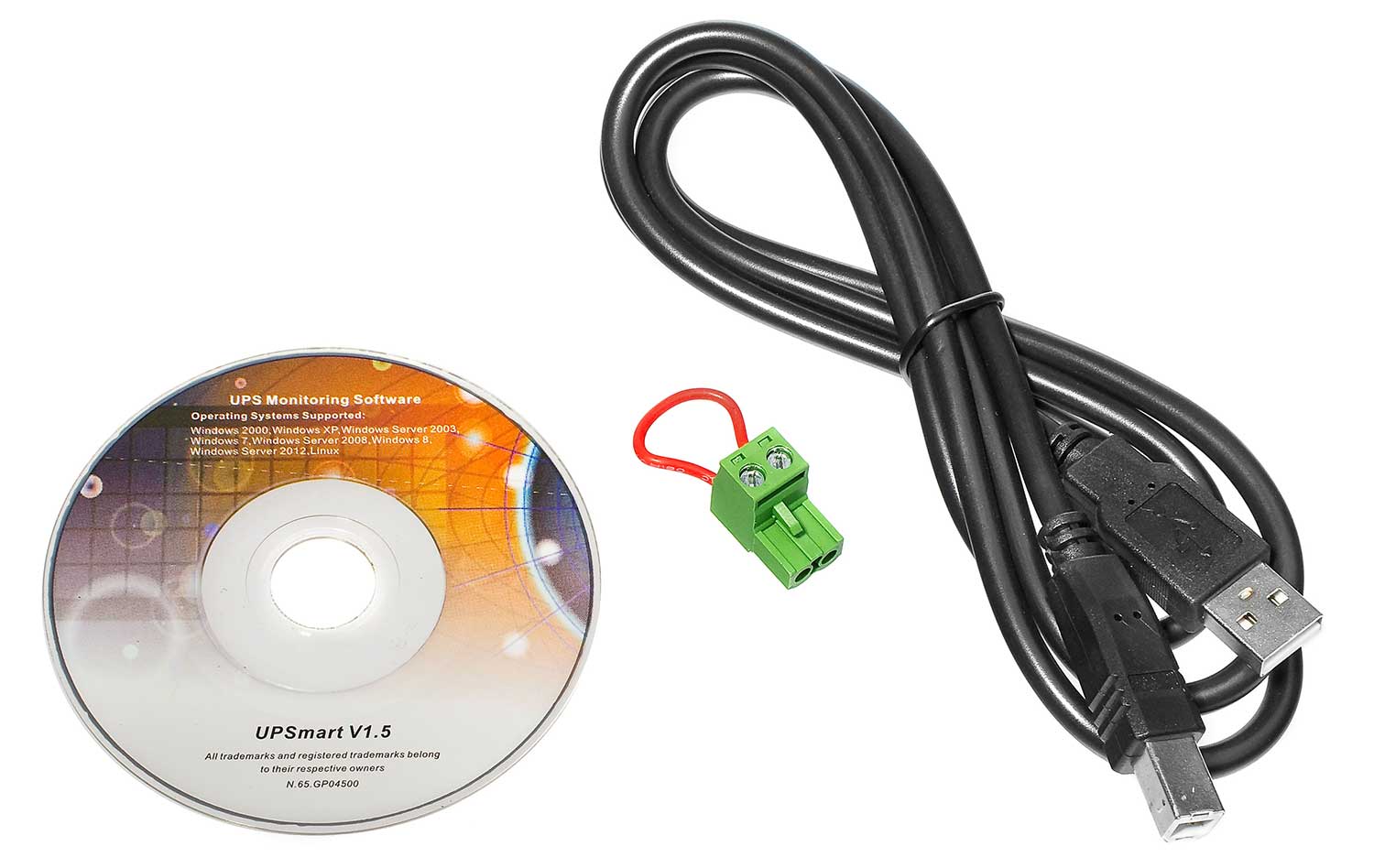

- oprogramowanie do zarządzania UPS - UPSmart PL
- wymiary: 465 x 191 x 711mm
- typ obudowy: tower
- gwarancja: 24 miesiące

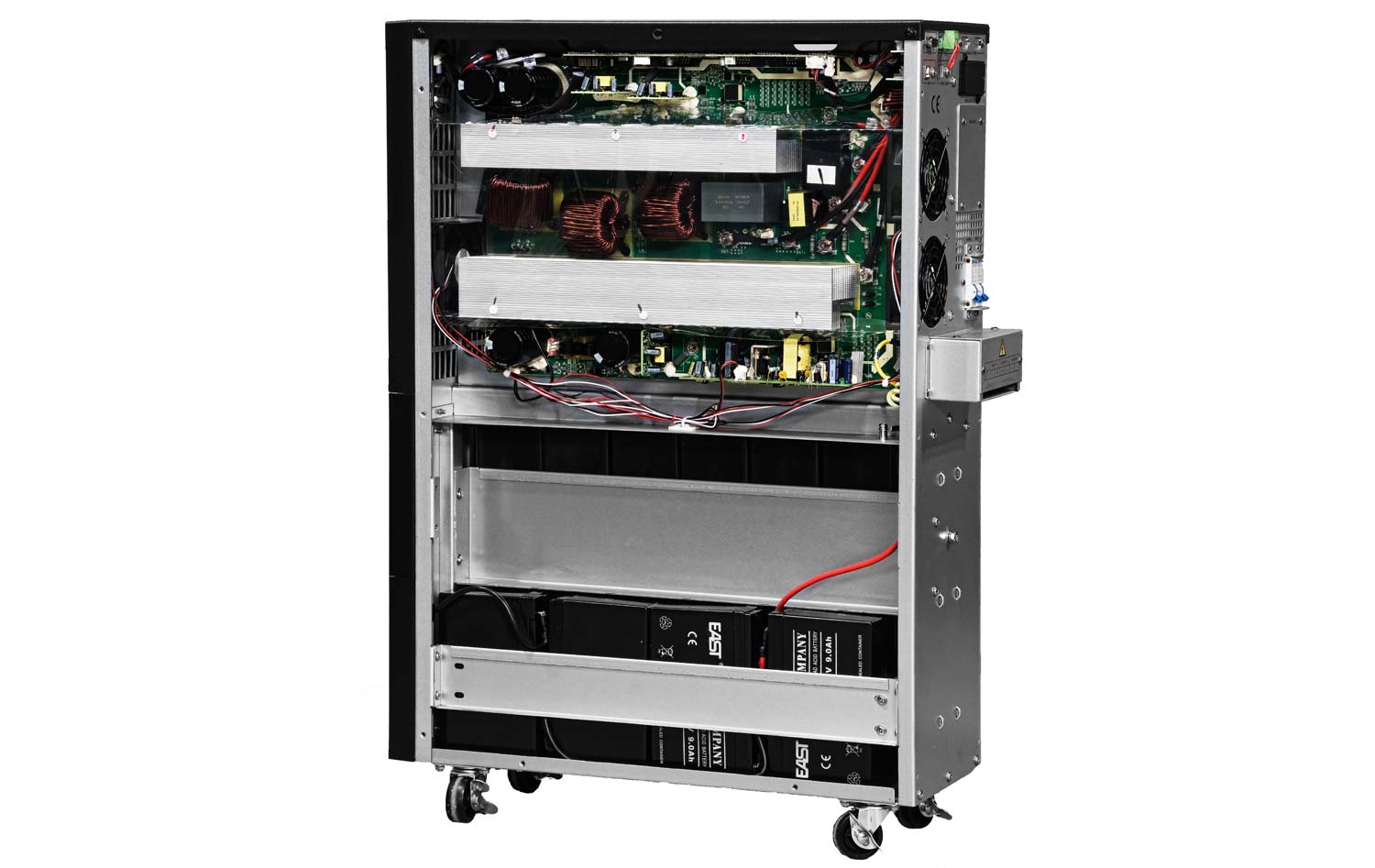

UPS10KV-T-ON to profesjonalny zasilacz awaryjny marki EAST, który umożliwia kompleksowe zabezpieczenie i podtrzymanie pracy podłączonego sprzętu elektrycznego. Cechą wyróżniającą UPS jest fakt, iż w sytuacji zaniku dostępności sieci energetycznej, zasilacz samoczynnie uruchomi tryb pracy z akumulatorów i w ten sposób umożliwi kontynuację działania zasilanych urządzeń. UPS wyposażony został w układ zasilania awaryjnego składający się z 16 akumulatorów 9Ah w technologii AGM. UPS10KVTON cechuje zwiększony zapas energii, jak i ponadprzeciętny poziom współczynnika mocy, co pozwala z powodzeniem zapewniać kompleksową ochronę znacznej ilości urządzeń przy zachowaniu wysokiej efektywności pracy. Komunikację z zasilaczem zapewniają porty komunikacyjne USB i RS‑232, a zastosowany wyłącznik EPO umożliwia podłączenie UPS'a do instalacji PPOŻ. Solidna konstrukcja obudowy gwarantuje należytą separację podzespołów, a jej nowoczesny design ułatwia lokalizację zasilacza w docelowym miejscu pracy. Duża moc, wysoka sprawność i zaawansowana funkcjonalność sprawiają, że zasilacz UPS 10KV Tower Online stanowi idealne dopełnienie niewielkich i rozbudowanych instalacji urządzeń elektrycznych.
Charakterystyka zasilacza UPS
Schemat funkcjonowania UPSSchemat funkcjonowania zasilacza UPS
Gdy UPS funkcjonuje w normalnym trybie pracy, zasilanie odbierane z sieci energetycznej przechodzi przez szereg filtrów i jest kierowane do układu ładowania akumulatora. W tym miejscu zasilacz przekazuje także energię z akumulatora do gniazd wyjściowych. System podwójnej konwersji zasilania zapewnia niezależność od jakości zasilania w sieci elektrycznej i pozwala dostarczyć podłączonym urządzeniom energię o optymalnych parametrach.
W razie zaniku sieci zewnętrznej zasilacz błyskawicznie przełączy się w autonomiczny tryb pracy. UPS rozpocznie wtedy zasilanie podłączonego sprzętu korzystając z zasobów energii zgromadzonych w wewnętrznych akumulatorach. Funkcjonowanie w trybie awaryjnym trwać będzie do momentu przywrócenia sieci elektrycznej lub całkowitego wykorzystania dostępnych pokładów energii.
Synchronizacja i zarządzanie - aplikacja UPSmart PL
Nadzór, kontrolę i aktywne powiadamianie o aktualnym stanie technicznym urządzenia realizuje dedykowane oprogramowanie do zasilacza UPSmart. Przy wykorzystaniu aplikacji możliwe jest nie tylko dokładne monitorowanie całości parametrów i bieżące zarządzanie funkcjonalnością zasilacza, ale także zautomatyzowanie sposobu działania urządzenia w razie wystąpienia określonych sytuacji. Realna jest zarówno inicjacja predefiniowanych działań, jak również równoczesna notyfikacja użytkowników w formie alertów tekstowych oraz osobnych wiadomości e-mail. Synchronizacja zasilacza z komputerem odbywa się przy użyciu portu RS232 lub interfejsu USB. Oprogramowanie UPS Smart to precyzyjna analiza zasilania, wszechstronna funkcjonalność i czytelna forma graficzna. Możliwość personalizacji ustawień znacząco zwiększa komfort pracy z UPS'em i usprawnia system bezpieczeństwa zasilanych urządzeń.
Jeśli zasilacz UPS obsługuje kartę sieciową SNMP, to po jej instalacji urządzenie otrzyma również sposobność zdalnego dostępu do systemu poprzez sieć lokalną lub internet. Do karty podłączyć można także kompatybilny moduł GPRS, dzięki czemu możliwe będzie przesyłanie alertów SMS na zdefiniowane numery telefonów.
Wybrane możliwości UPSmart
Automatyczny zapis plików i zamknięcie systemu
W razie awarii zasilania UPSmart umożliwia automatyczny zapis otwartych dokumentów, a następnie zamknięcie aktywnych aplikacji i kontrolowane wyłączenie komputera. W zależności od rodzaju wykorzystywanego programu, realna jest bezpieczna archiwizacja nie tylko istniejących plików, ale również nowo tworzonych dokumentów. UPSmart współpracuje m.in. z popularnymi aplikacjami wchodzącymi w skład pakietów biurowych, programami graficznymi, czy choćby edytorami plików źródłowych. Kompatybilność z innymi aplikacjami zależna jest od obsługi komend sterujących generowanych przez UPSmart. Atutem oprogramowania są również rozbudowane dzienniki zdarzeń oraz zaawansowane opcje konfiguracji pozwalające na ścisłe określenie momentu zamknięcia systemu, zdefiniowanie listy odbiorców powiadomień SMS i e-mail, jak również wskazanie programu uruchamianego w momencie zamykania systemu. Zasilacze UPS, w połączeniu z bogatą funkcjonalnością aplikacji UPSmart, stanowią najlepszą receptę na bezpieczeństwo danych.
Uwaga
Przed pierwszym uruchomieniem zasilacza zaleca się przeprowadzenie co najmniej trzech pełnych cykli ładowania-rozładowania akumulatorów. Zapewni to uzyskanie optymalnej pojemności baterii. W trakcie późniejszej eksploatacji UPS'a warto wykonać jeden taki cykl w miesiącu.
Moduł EPO
Awaryjne wyłączenie zasilania
Jeśli moduł EPO nie jest włączony, należy go aktywować. W menu ustawień włącz opcję "EP" (Expert Mode - tryb ekspert). Pozwoli to na odblokowanie dodatkowej funkcji EPO, która domyślnie jest wyłączona (EPO OFF).
Aktywacja EPO umożliwia wybór jednego z trzech trybów pracy:
- OFF - domyślne, funkcja EPO jest wyłączona
- ONb - kiedy obwód awaryjnego wyłączenia zasilania zostanie otwarty UPS przechodzi do trybu BYPASS
- ONF - kiedy obwód awaryjnego wyłączenia zasilania zostanie otwarty UPS odłącza wyjście zasilania
Specyfikacja techniczna
Ogólne | |
---|---|
Typ zasilacza | online |
Moc | |
Moc pozorna | 10000VA (10kVA) |
Moc skuteczna | 9000W (9kW) |
Wejście | |
Napięcie | 230V ±25% |
Częstotliwość | 50 / 60Hz |
Współczynnik mocy | ≥ 0.99 |
Wyjście | |
Napięcie | 230V ±5% |
Częstotliwość | 50 / 60Hz |
Regulacja napięcia | ± 1% |
Zniekształcenie | ≤ 2% (obciążenie liniowe); ≤ 5% (obciążenie nieliniowe) |
Kształt napięcia wyjściowego | sinusoida |
Współczynnik szczytu | 3:1 |
Przeciążenie (tryb sieciowy) | 102 ~ 125%: przełączenie na tryb obejścia po 10 min; > 125 ~ 150%: przełączenie na tryb obejścia po 1 min; > 150%: przełączenie na tryb obejścia po 30 s |
Przeciążenie (tryb obejścia) | 102 ~ 125%: wyłączenie po 20 min; > 125 ~ 150%: wyłączenie po 2 min; > 150%: wyłączenie po 1 min |
Czas reakcji | Tryb główny → Tryb awaryjny: 0ms; Tryb inwertera → Tryb obejścia: 0ms |
Wydajność | |
Tryb wysokiej wydajności | ≥ 98% |
Akumulator | |
Model | bezobsługowy, w technologii AGM |
Ilość | 16x 9Ah/12V (144Ah) |
Napięcie DC | 192V |
Prąd ładowania (max) | 1A |
Czas ładowania | 90% pojemności po 8 godzinach ładowania |
Zabezpieczenia | |
Przeciwzwarciowe akumulatora | elektroniczne + bezpiecznik topikowy |
Przeciążeniowe akumulatora | ogranicznik prądu wyjściowego |
Filtracja napięcia wyjściowego akumulatora | elektroniczna |
Filtr przeciwzakłóceniowy | EMI/RFI |
Wyłącznik EPO | Tak |
Inne | |
Złącze wyj/wej | Zaciski śrubowe |
Port komunikacyjny | RS-232, USB 2.0 |
Hałas | ≤ 55dB (1m) |
Temperatura pracy | 0°C ~ 40°C |
Wilgotność | 20 ~ 90% |
Obudowa | IP20 |
Waga | 62kg |
Wymiary (szer./dł./wys.) | 191 x 465 x 711mm |
Gwarancja | 24 miesiące |
