Zasilacz buforowy APS-30S przeznaczony jest do zasilania urządzeń wchodzących w skład systemów alarmowych, wizyjnych i domofonowych pracujących na napięciu 12V DC. Wydajność prądowa zasilacza wynosi 3A. APS30 S wyposażony jest w zabezpieczenia przeciwzwarciowe oraz przeciwprzeciążeniowe. Zasilacz wyposażony jest w styk sabotażowy. Trzy sygnalizacyjne diody LED odpowiadają za wskazanie obecności zasilania sieciowego, obecności zasilania akumulatorowego oraz trwającym procesie ładowania akumulatora. Ewentualne awarie sygnalizowane są dodatkowo przez sygnał akustyczny. Powiadamianie systemu alarmowego o problemach umożliwiają dwa wyjścia typu OC.

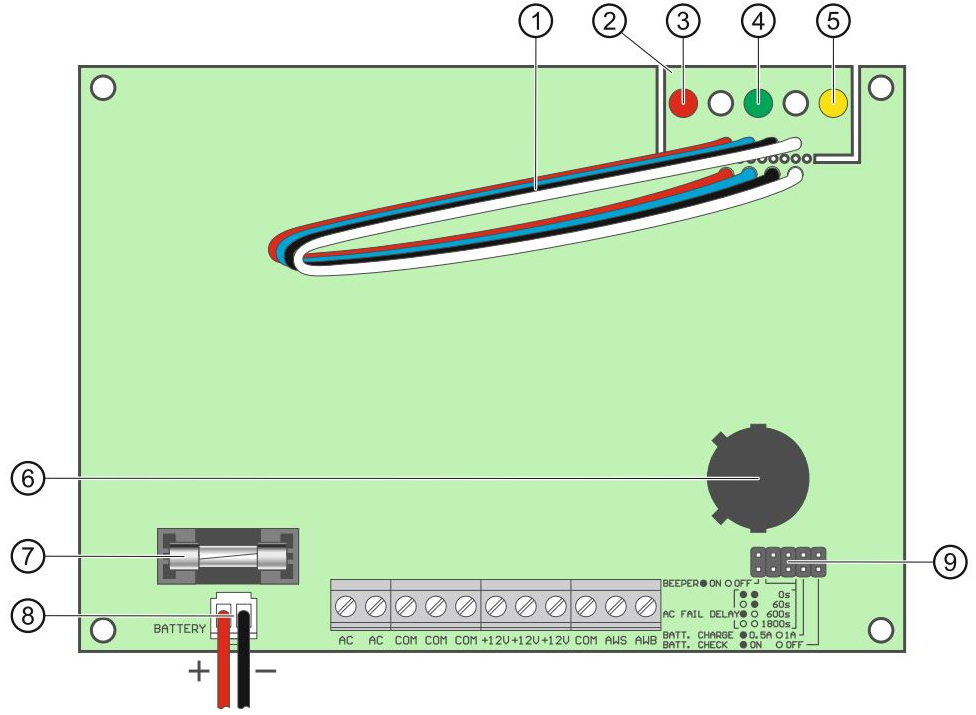

Opis płytki zasilacza
Przewody łączące płytkę elektroniki z płytką, na której umieszczone są diody LED
Płytka z diodami LED
Czerwona dioda LED informująca o stanie zasilania AC:
Świeci – zasilanie AC obecne
Miga – brak zasilania AC.
Zielona dioda LED informująca o stanie akumulatora:
Świeci – akumulator OK (lub wyłączona kontrola stanu akumulatora)
Miga – rozładowany akumulator (napięcie akumulatora poniżej 11 V)

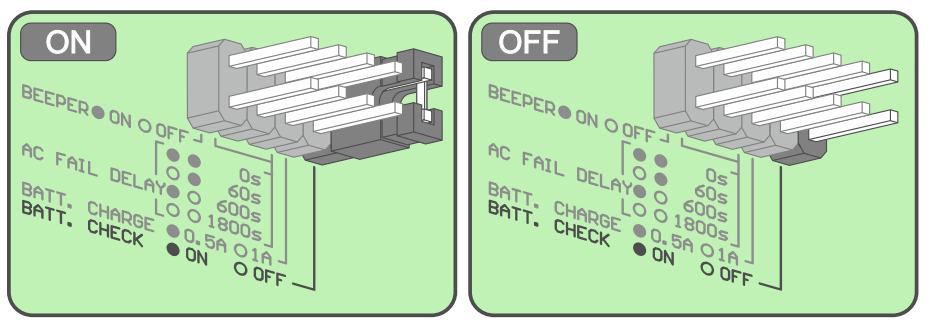

Żółta dioda LED informująca o ładowaniu akumulatora. Świeci w trakcie ładowania akumulatora (jasność świecenia zależy od pobieranego prądu). Gdy włączona jest kontrola stanu akumulatora, zapala się na kilka sekund co 4 minuty, sygnalizując test akumulatora.
Przetwornik piezoelektryczny do sygnalizacji awarii.
Bezpiecznik zwłoczny 3,15 A – zabezpieczenie układu ładowania akumulatora
Przewody do podłączenia akumulatora (czerwony +; czarny -)

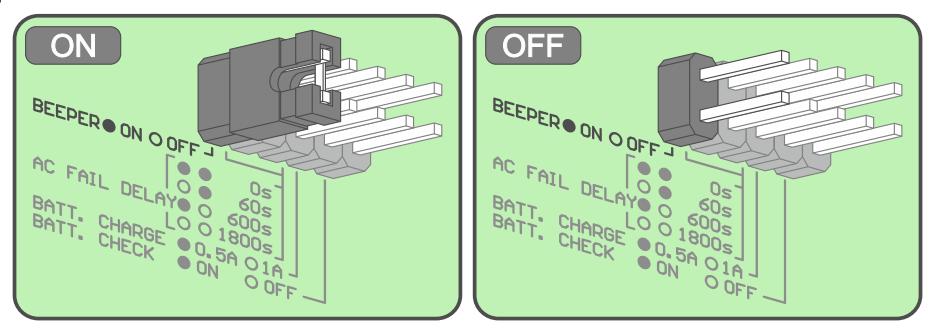

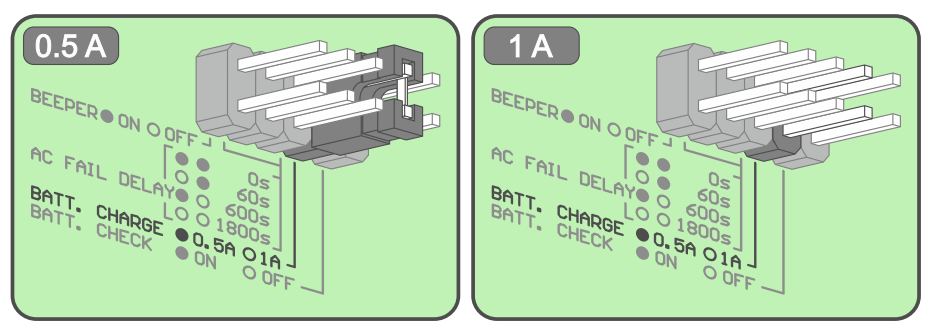

Kołki do konfigurowania parametrów pracy zasilacza
