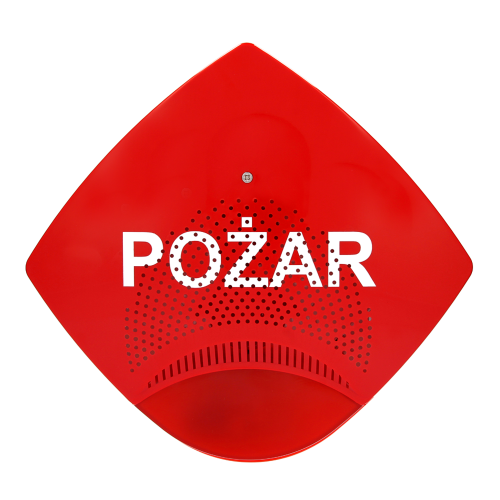

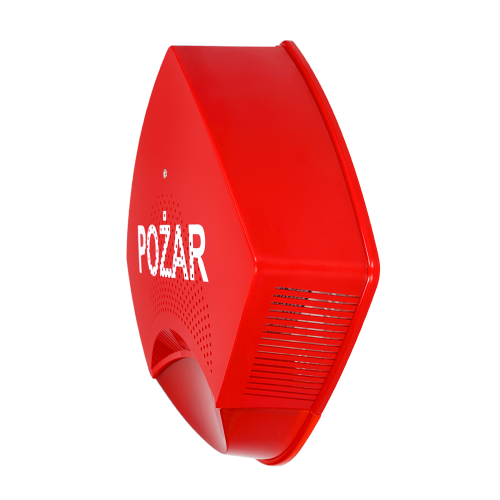

SGO-Pgz3 - Sygnalizator głosowo-optyczny
Zewnętrzny sygnalizator głosowo-optyczny SGO Pgz3
- przeznaczenie:
- sygnalizacja głosowa, akustyczna i optyczna w systemach PPOŻ
- montaż: wewnątrz, na zewnątrz
- źródło dźwięku: głośnik
- źródło światła: 4x diody LED
- fabrycznie wgrane 3 komunikaty głosowe
- 18 wzorów dźwięku
- zgodny z:
- certyfikatem CPR 1438-CPR-0823
- świadectwem dopuszczenia NR 4629/2022
- normą EN 54-23:2010 i EN 54-3:2001+A1:2002+A2:2006
- mechanizm autoadresowania podczas pracy w sieci
- możliwość tworzenia sieci synchronicznej
- klasa szczelności: IP33C
- barwa blasku: światło czerwone
- czas rozbłysku: 0,19s
- czas przerw pomiędzy błyskami: 1,8s
- napięcie zasilania: DC 20~32,5V
- waga: 1402g
- wymiary: 312x95x295mm (szer./dł./wys.)
- gwarancja: 36 miesięcy
Sygnalizator głosowo-optyczny W2 SGO-Pgz3 przeznaczony jest do sygnalizowania pożaru przemiennie sygnałem akustycznym i sygnałem komunikatu słownego (sekwencja zgodna z normą EN 54-3:2001+A1:2002+A2:2006) oraz błyskowym sygnałem optycznym (zgodnie z normą EN 54-23:2010). Sygnalizator SGO-Pgz3 przeznaczony jest do pracy na zewnątrz budynku, może być również montowany wewnątrz pomieszczeń.
Zasada działania sygnalizatora
SGO-Pgz3 po podłączeniu do napięcia zasilania generuje sygnał optyczny impulsowy oraz sygnał dźwiękowy. Sygnał optyczny generowany jest przez cztery diody umieszczone pod kloszem. Diody generują błysk trwający 0,19 s, przerwa pomiędzy błyskami wynosi 1,8 s. Zależnie od wersji sygnalizator może generować światło czerwone, białe lub naprzemiennie białe i czerwone. Wbudowany głośnik odpowiada za generowanie sygnału akustycznego. Sygnalizator umożliwia odtworzenie do trzech komunikatów głosowych. Podanie napięcia na zaciski zasilające powoduje jednocześnie wybór komunikatu: „+ 1” – komunikat „K1.mp3”, „+ 2” – komunikat „K2.mp3”, „+ 1” i „+ 2” – komunikat „K3.mp3”. Zmiana komunikatu następuje po zakończeniu obecnie odgrywanego cyklu. Podstawowy cykl składa się z sygnału wybranej syreny, 1,5 s przerwy, komunikatu głosowego, 1,5 s przerwy. Ustawienie braku syreny (wybór w pliku konfiguracyjnym - numer syreny jako 0) sprawia, że cykl przybiera postać: 1,5 s przerwy, komunikat, 1,5 s przerwy. W przypadku braku komunikatu w pamięci sygnalizator będzie odtwarzał cały czas wybraną syrenę.
Konstrukcja

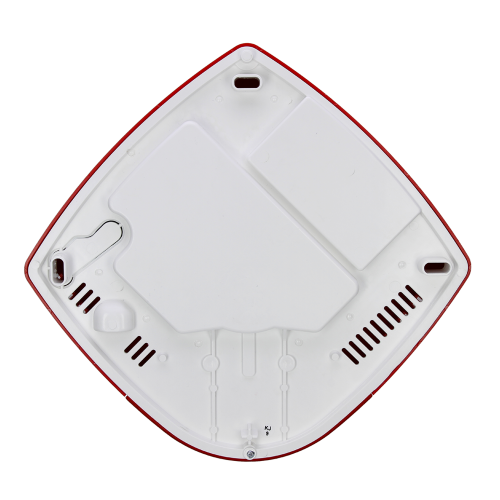

Sygnalizator posiada obudowę wykonaną z tworzywa niepalnego, w której znajdują się podzespoły elektroniczne. Obudowa składa się z trzech części: korpusu z zamontowanym głośnikiem oraz układem elektronicznym, klosza przykrywającego źródło światła oraz pokrywy z otworami umożliwiającymi emitowanie dźwięku ze znajdującego się w środku głośnika.
Pod pokrywą umieszczone są:
- złącze micro USB
- zaciski do podłączenia zasilania
- zaciski do podłączenia wyłącznika WSD-1
- zaciski do podłączenia linii synchronizacyjnej (CAN)
- potencjometr służący do regulacji natężenia dźwięku (VOL)

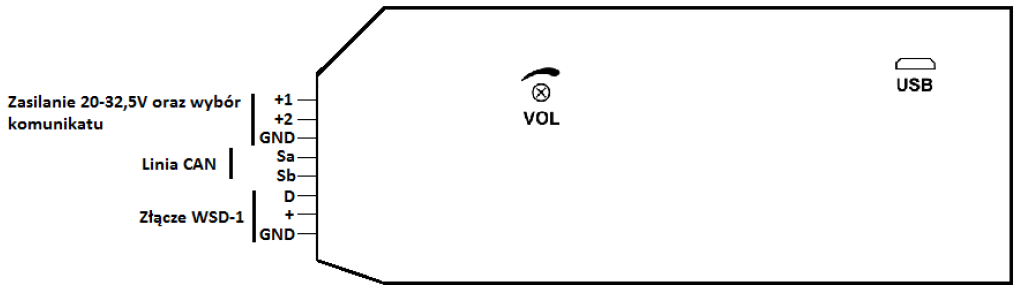

Złącze zasilające posiada trzy wyprowadzenia oznaczone „+1”, „+2”, „GND”. Po podaniu napięcia zasilania na zaciski sygnalizator rozpoczyna odtwarzanie właściwej sekwencji alarmowej. Złącze USB umożliwia kopiowanie komunikatów z komputera PC do pamięci wewnętrznej sygnalizatora.
Programowanie
Sygnalizator do prawidłowej pracy wymaga pliku konfiguracyjnego o nazwie W2SCONF.TXT (lub SG-PGW2.TXT) oraz plików *.mp3 z treściami komunikatów. W celu skopiowania plików z nagraniami należy odłączyć napięcie zasilania od zacisków sygnalizatora. Następnie należy podłączyć sygnalizator do portu USB komputera PC/laptopa za pomocą przewodu USB A/micro USB. Po podłączeniu przewodu sygnalizator będzie widoczny w systemie operacyjnym, jako urządzenie pamięci masowej. Następnie należy skopiować pliki z nagraniami dźwiękowymi do sygnalizatora. Użytkownik powinien pamiętać o zachowaniu nomenklatury nazw plików z nazwami rozpoznawanymi przez sygnalizator, tzn. komunikat pierwszy „K1.mp3”, komunikat drugi „K2.mp3”, komunikat trzeci „K3.mp3”. Możliwa jest również modyfikacja pliku konfiguracyjnego. W pliku W2SCONF.TXT użytkownik wybiera numer syreny, jak również opcję autoaktualizacji. Użytkownik ma do wyboru 1 z 18 wzorów syren lub brak syreny (szczegóły w pliku dokumentacji techniczno-ruchowej).
Synchronizacja

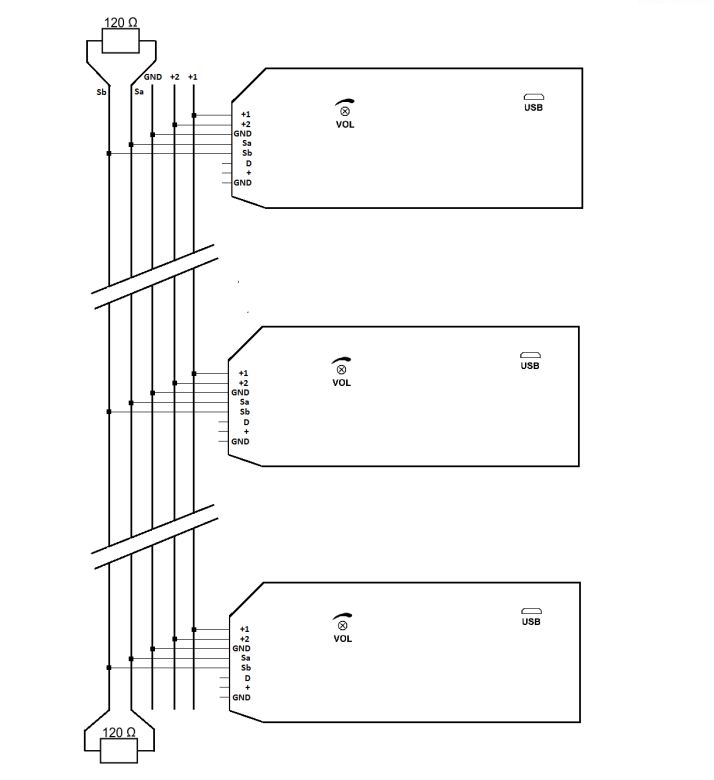

Sygnalizator głosowo-optyczny SGO-Pgz3 umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie. Istnieje również opcja automatycznego kopiowania komunikatów do wszystkich sygnalizatorów obecnych w sieci – funkcja przydatna w przypadku aktualizacji treści komunikatu. W celu realizacji synchronizacji pomiędzy urządzeniami należy je połączyć zgodnie ze schematem.
W ramach jednej sieci może znajdować się nie więcej niż 10 sygnalizatorów. Długość linii synchronizacji nie powinna przekraczać 400 m
Komunikaty i syreny
Producent w sygnalizatorze SGO-Pgz3 umieścił treść 3 komunikatów głosowych oraz 18 wzorów syren alarmowych (np. sygnał straży pożarnej, policji, karetki pogotowia itp.). Komunikaty głosowe są wgrane w trzech wersjach językowych - polskim, angielkim i niemieckim.
Komunikat 1
Uwaga! Uwaga! W budynku wykryto pożar, proszę zastosować się do instrukcji przeciwpożarowej.
Attention! Attention! Fire in the building, please follow fire safety instructions immediately.
Achtung! Achtung! Im Gebäude wurde Brand entdeckt, richten Sie sich bitte nach den Brandschutzmaßnahmen.
Komunikat 2
Uwaga! Uwaga! Zagrożenie zostało zlikwidowane, odwołuje się alarm ewakuacyjny.
Attention! Attention! The fire risk has been eliminated, fire alarm has been cancelled.
Achtung! Achtung! Die Brandgefahr wurde beseitigt, der Evakuierungsalarm wird abgesagt.
Komunikat 3
Uwaga! Uwaga! Z powodu zagrożenia pożarowego budynku, zaistniała potrzeba ewakuacji. Proszę o niezwłoczne opuszczenie budynku, najkrótszą z możliwych dróg.
Attention! Attention! There is fire risk in the building, evacuation is required. Please leave the building immediately by the shortest possible route.
Achtung! Achtung! Im Gebäude wurde Feuergefahr gemeldet und das Gebäude muss Evakuiert werden. Bitte verlassen Sie sofort das Gebäude über den nächstgelegenen Ausgang.
