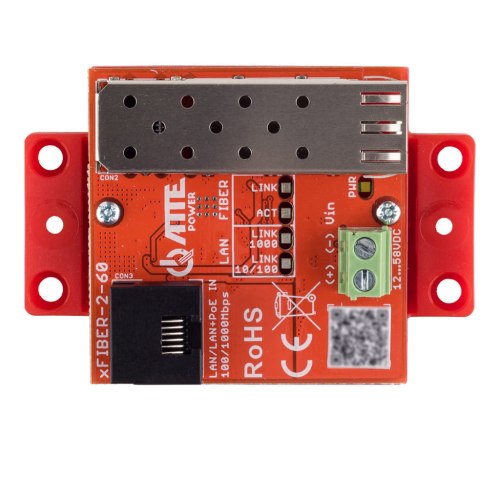

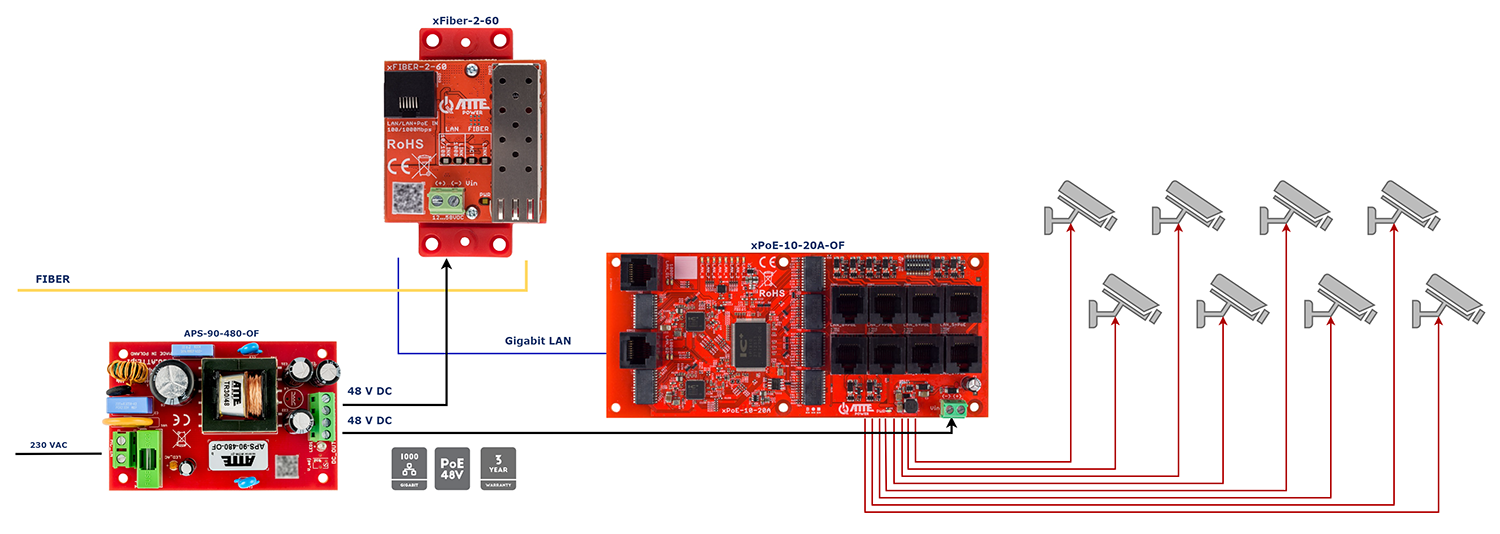

Gigabitowy media konwerter xFIBER-2-60 Ethernet - SFP dedykowany do systemów telewizji przemysłowej IP. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi). Moduł może być zasilany poprzez złącze śrubowe lub bezpośrednio ze switcha PoE pracującego w standardzie 802.3af lub PASSIVE.
Wkładki SFP należy zakupić oddzielnie, urządzenie nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX.
Montaż

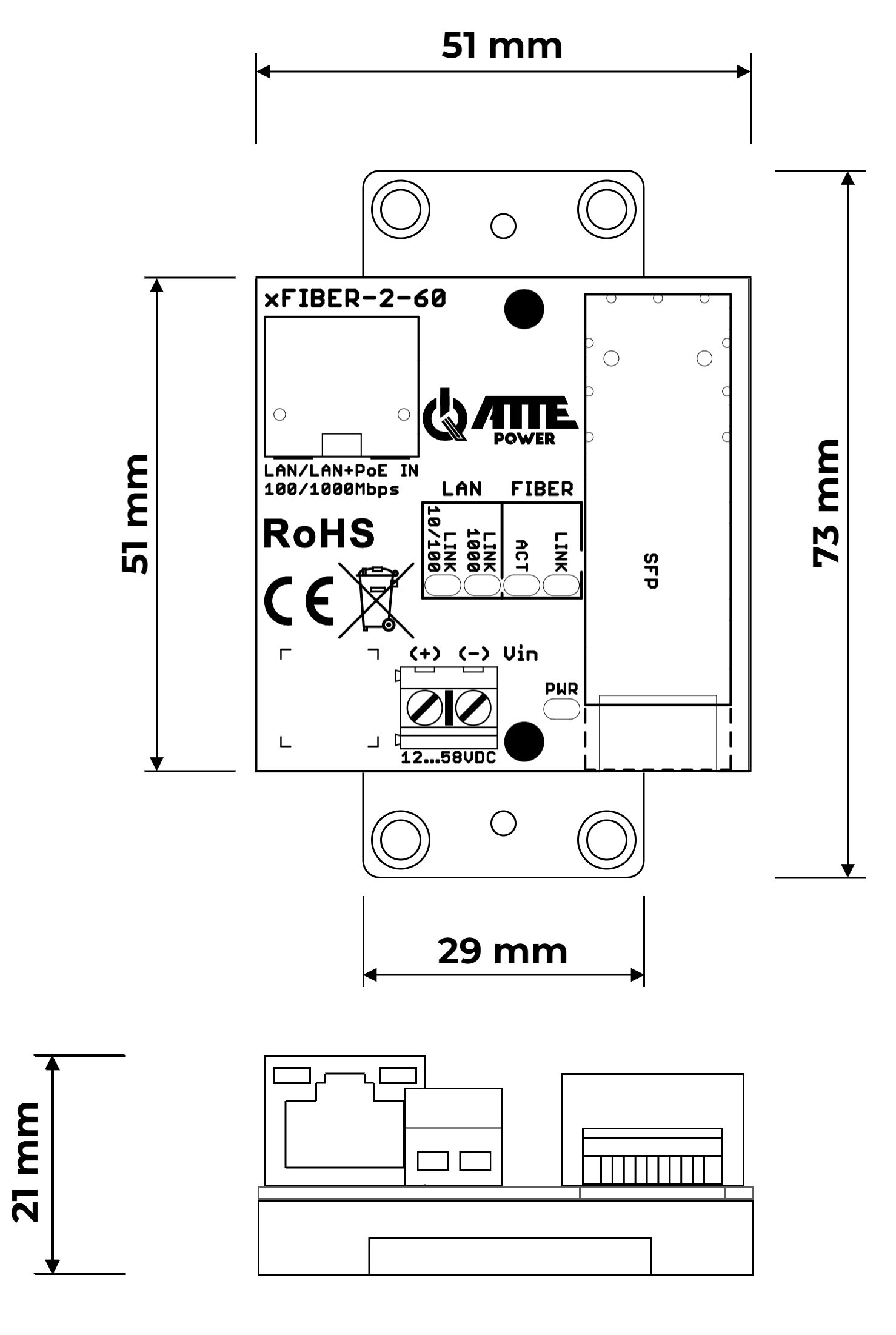

Niewielkie rozmiary umożliwiają zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Najważniejsze cechy
autonegocjacja 10/100/1000 na porcie LAN

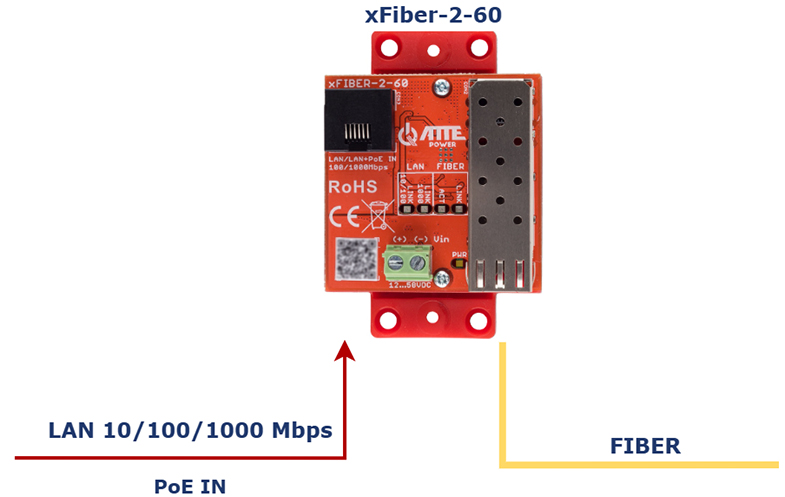

zasilanie przez złącze śrubowe (Vin) lub z innego switcha PoE 802.3af lub PoE PASSIVE
szeroki zakres napięcia wejściowego
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
bardzo niski pobór mocy (< 1,5W)
niewielkie rozmiary modułu
Światłowody jedno, a wielomodowe
Światłowody jedno i wielomodowe to dwa różne światłowody różniące się pomiędzy sobą technologią wykonania i zastosowaniem. Światłowody jednomodowe służą do przesyłania jednego modu światła, sygnał nie ulega rozproszeniu (brak dyspersji międzymodowej). Strumień danych przesyłany jest równolegle do osi i dociera do końca włókna w jednym modzie bez odbić. Średnica włókna wynosi 5 do 10 mikronów a źródłem światła jest laser. Ten rodzaj światłowodów nadaje się do dalekosiężnej telekomunikacji światłowodowej, gdyż sygnał może być transmitowany bez wzmacniania nawet na odległość do 100 km.
Światłowód wielomodowy to światłowód, który umożliwia rozchodzenie się w nim wielu modów światła różnej długości. Wraz z propagowaniem wielu modów światła w światłowodzie dochodzi do dyspersji modowej, czyli rozmycia sygnału. Zjawisko to wpływa na zmniejszenie prędkości i odległości transmisji, która jest znacznie krótsza niż w przypadku światłowodów jednomodowych. Kupując światłowód należy zwrócić uwagę na: jego typ (światłowód jednomodowy/ wielomodowy), średnicę (zwykle wielomodowy: 50/125 lub 62.5/125 mikrometra natomiast jednomodowy: 9/125 mikrometra) oraz typ złącza (SC lub ST). Aby zapewnić komunikację między urządzeniami na odległości do 5 km należy skorzystać z światłowodów wielomodowych, które są tańszym rozwiązaniem a jakościowo nie będą się różnić od światłowodów jednomodowych. W przypadku konieczności transmisji na większe odległości (powyżej 5km) należy użyć światłowodów jednomodowych.
LAN / LAN+PoE IN, CON1 Vin (+) (-): Zabezpieczenie przepięciowe
Sygnalizacja pracy
PWR (biały) - obecność zasilanie
FIBER ACT (zielony) - aktywność na porcie SFP
FIBER LINK (zielony) - zestawienie transmisji na porcie SFP
LAN ACT (zielony) - aktywność na poracie LAN
LAN LINK 10/100 (zielony) - zestawienie transmisji na porcie LAN (10/100Mbps)
LAN LINK 1000 (zielony) - zestawienie transmisji na porcie LAN (Gigabit 1000Mbps)
Materiał obudowy
Poliwęglan
Montaż
Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
