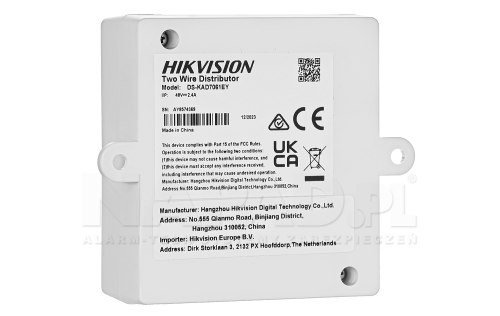

DS-KAD7061EY - dystrybutor piętrowy II generacji

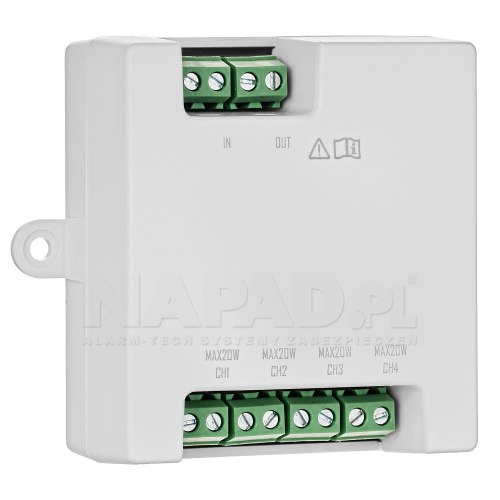

DS-KAD7061EY - 4-kanałowy, 2-żyłowy dystrybutor piętrowy II generacji (2-wire HD)
- współpraca: tylko z urządzeniami 2-wire HD (seria "EY")
- interfejs:
- 4x dwuprzewodowych interfejsów sieciowych

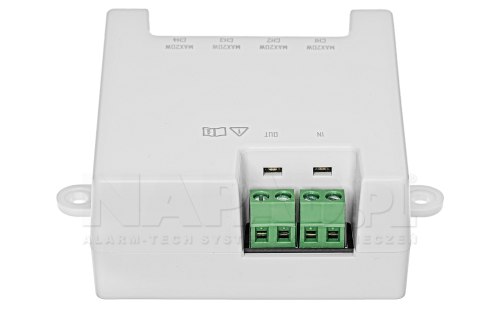

- 2x interfejsy kaskadowe
- nie wymaga zewnętrznego zasilania
- montaż: natynkowy
- temperatura pracy: -10°C ~ 55°C
- wymiary: 70,6×25×60mm (szer./dł./wys.)
- gwarancja: 36 miesięcy
DS-KAD706EY to piętrowy dystrybutor II generacji (2-wire HD) dedykowany do 2-żyłowych systemów wideodomofonów Hikvision również II generacji. Urządzenie wyposażone zostało w 4 magistrale dwuprzewodowe przeznaczone do podłączenia 2-żyłowych monitorów (umożliwia zasilanie oraz transmisję sygnału). Dystrybutor posiada także w 2 porty do kaskadowego połączenia, co daje możliwość podłączenia wielu tych elementów w celu obsługi większych systemów. Urządzenie nie wymaga zewnętrznego zasilania, 6 wskaźników LED informuje o stanie pracy każdego kanału, zapewniając łatwą kontrolę i diagnostykę, a małe rozmiary pozwalają na łatwy montaż w ograniczonej przestrzeni, a także oszczędza miejsce instalacyjne. Cechy te czynią DS-KAD7061EY idealnym urządzeniem do dla systemów domofonowych w domach jednorodzinnych i wielolokalowych, systemów kontroli dostępu w biurach i obiektach użyteczności publicznej jak i dla systemów bezpieczeństwa w magazynach i zakładach produkcyjnych.
Wideodomofony IP 2-Wire HD Hikvison
2-żyłowy system wideodomofonowy Hikvision obejmuje zarówno wewnętrzne, jak i zewnętrzne stacje wideodomofonowe, które zasilane są bezpośrednio z dystrybutora. Cechą charakterystyczną prezentowanego systemu jest to, że potrzebuje on tylko dwóch przewodów - jednego do zasilania, a drugiego do transmisji audio / wideo. Daje to ogromną przewagę podczas uaktualniania starego systemu domofonowego, ponieważ przy mniejszej liczbie przewodów można po prostu ponownie wykorzystać te istniejące. Dzięki takiemu rozwiązaniu montaż staje się łatwy, szybki i opłacalny.
Generacja oznaczona literkami HD - 2-wire HD to następny krok rozwoju urządzeń 2-żyłowych. Została wprowadzona, aby sprostać rosnącym wymaganiom użytkowników w zakresie jakości obrazu i dźwięku w systemach wideodomofonowych. Oferuje ona znacznie lepszą rozdzielczość oraz jakość sygnału, co jest kluczowe dla efektywnej komunikacji i bezpieczeństwa. Dzięki przesyłaniu sygnału oraz zasilania przez dwa przewody, instalacja staje się prostsza, a modernizacja istniejących systemów możliwa bez kładzenia nowych kabli. Dodatkowo, systemy te oferują możliwość integracji z nowoczesnymi rozwiązaniami, takimi jak aplikacje mobilne, co pozwala na zdalne monitorowanie i zarządzanie.
UWAGA!
Urządzenia są kompatybilne tylko z innymi urządzeniami opartymi o system 2-wire HD (posiadającymi w oznaczeniu "EY").
Doskonała jakość obrazu
Najwyższą jakość obrazu zapewnia rozdzielczość 2 MPX dodatkowo wspierana przez technologię WDR oraz szerokie kąty widzenia.
Rozdzielczość 2 Mpx
Funkcja WDR
Szerokie kąty widzenia
Liczne funkcje z intuicyjnym sterowaniem
Elastyczne sterowanie mobilne za pomocą aplikacji Hik-Connect umożliwia użytkownikom prowadzenie rozmów z gośćmi, odbieranie połączeń, podgląd wideo na żywo oraz zdalne odblokowywanie drzwi – wszystko to z dowolnego miejsca i o każdej porze.
Plug & Play
Podstawowa konfiguracja jest realizowana za pomocą przełączników DEC na urządzeniach. W przypadku dalszej konfiguracji konieczne jest skorzystanie z trybu punktu dostępowego (AP) oraz smartfona do ustawienia parametrów.
Konfiguracja za pomoca urządzenia mobilnego
Zaawansowana konfiguracja obejmuje aktywację urządzeń, konfigurację użytkowników, wydawanie kart dostępu i wiele innych ustawień.
Przykładowe topologie
Rozwiązanie 2-wire HD umożliwia elastyczne konfiguracje okablowania, dostosowane do różnorodnych środowisk instalacji w budynkach mieszkalnych. Obejmuje to topologie połączeń kaskadowych i w gwiazdę, zarówno w pojedynczych budynkach, jak i w kompleksach.
Topologia podstawowa
Cały system jest zasilany przez 1 zasilacz. Maks. 22 stacje wewnętrzne z Wi-Fi lub 64 bez Wi-Fi (wymagany kabel o średnicy AWG20 lub wyższej). Maks. 16 piętrowych dystrybutorów DS-KAD7061EY może być połączonych kaskadowo.
Połączenie kaskadowe
Połączenie w gwiazdę
Topologia rozszerzona
Dystrybutory DS-KAD7060EY mogą być połączone kaskadowo i zasilane przez 2 moduły zasilania w celu rozszerzenia systemu. Możliwość podłączenia maks. 99 stacji wewnętrznych bez Wi-Fi lub 44 z Wi-Fi.
2 moduły zasilania
Topologia mieszana (kaskadowa + gwiazda)
Cały system zasilany jest przez jeden zasilacz. Z uwagi na ograniczenie poboru mocy systemu, można dodać dodatkowy dystrybutor z zasilaczem, gdy liczba stacji wewnętrznych przekroczy 64 bez Wi-Fi, lub 22 z Wi-Fi.
Topologia dostosowana do większych osiedli budynków wielorodzinnych
- Maks. 16 budynków wielorodzinnych można połączyć w tym samym systemie za pomocą dystrybutorów DS-KAD7060EY-S
- Maks. można podłączyć 10 stacji zewnętrznych na wejściach na osiedle
- Maks. można podłączyć 16 dodatkowych stacji bramowych w każdym budynku
Połączenie
Maksymalny zasięg okablowania systemu 2-wire HD
| Kabel | D1 | D2 | D3 | D4 | D5 | D6 | D7 |
|---|---|---|---|---|---|---|---|
|
UTP 5 0,2 mm2 (Kat. 5) AWG24 (maks. dł. okablowania) |
60 m | 60 m | 60 m | 60 m | 100 m | 60 m | 140 m |
|
0,28 mm2 (TP) AWG23 (maks. dł. okablowania) |
60 m | 40 m | 40 m | 40 m | 80 m | 40 m | 160 m |
|
0,5 mm2 (równolegle) AWG20 (maks. dł. okablowania) |
60 m | 60 m | 60 m | 60 m | 100 m | 60 m | 180 m |
|
1 mm2 (równolegle) AWG17 (maks. dł. okablowania) |
60 m | 60 m | 60 m | 60 m | 100 m | 60 m | 260 m |
|
1 mm2 (TP) AWG17 (maks. dł. okablowania) |
60 m | 40 m | 40 m | 40 m | 80 m | 40 m | 260 m |
|
1.5 mm2 (równolegle) AWG15 (maks. dł. okablowania) |
60 m | 40 m | 60 m | 60 m | 100 m | 60 m | 260 m |
| Maks. 48 stacji wewnętrznych bez Wi-Fi lub 22 z Wi-F | |
| Maks. 64 stacji wewnętrznych bez Wi-Fi lub 22 z Wi-Fi | |
| (TP) | skręcona para |

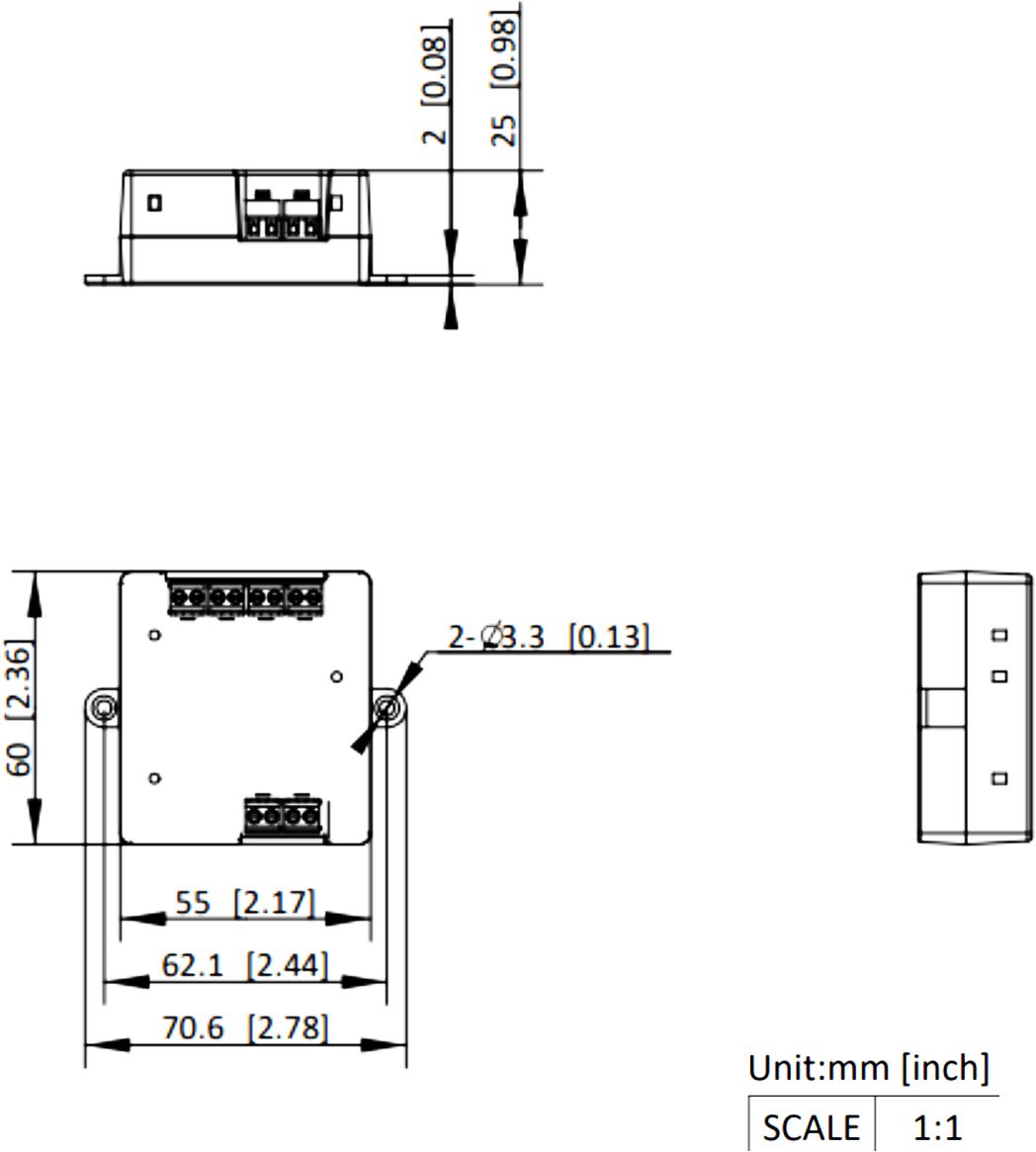

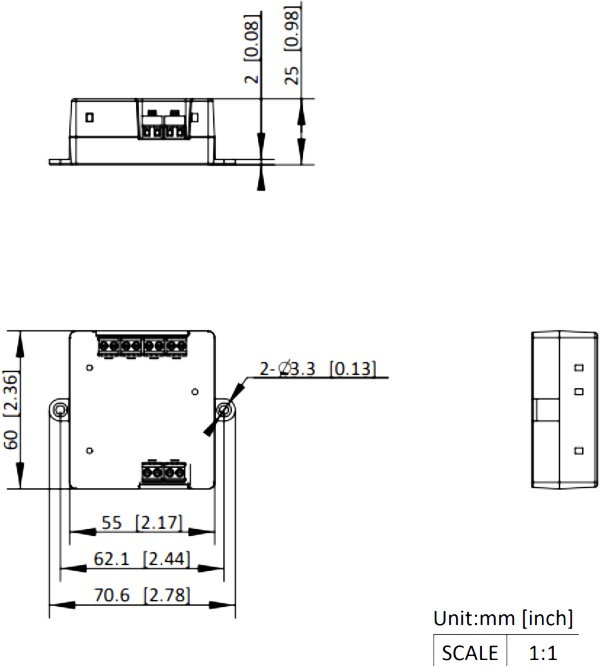

Wymiary
