ZLX230P - Centrala sterująca z wbudowanym wyświetlaczem do napędów skrzydłowych bez enkodera
- stosowana do siłowników 230V
- maksymalna całkowita moc siłowników: 1100W
- cyfrowa kontrola momentu obrotowego
- gniazdo CAME KEY i bramka Wi-Fi
- system RIO 2.0
- pamięć 250 użytkowników
- obsługa tylko siłowników bez enkodera
- 7-segmentowy wyświetlacz
- automatyczny adaptacyjny czas zamykania
- 2 konfigurowalne wejścia bezpieczeństwa

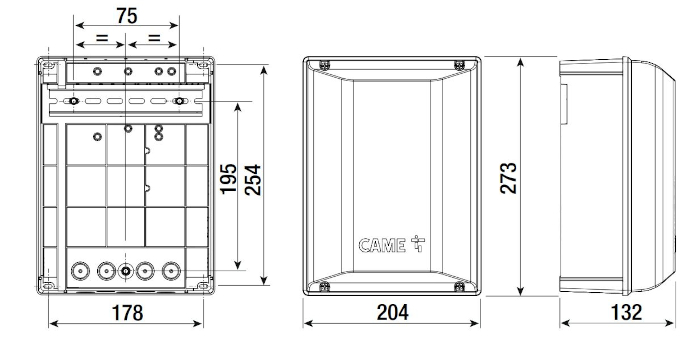

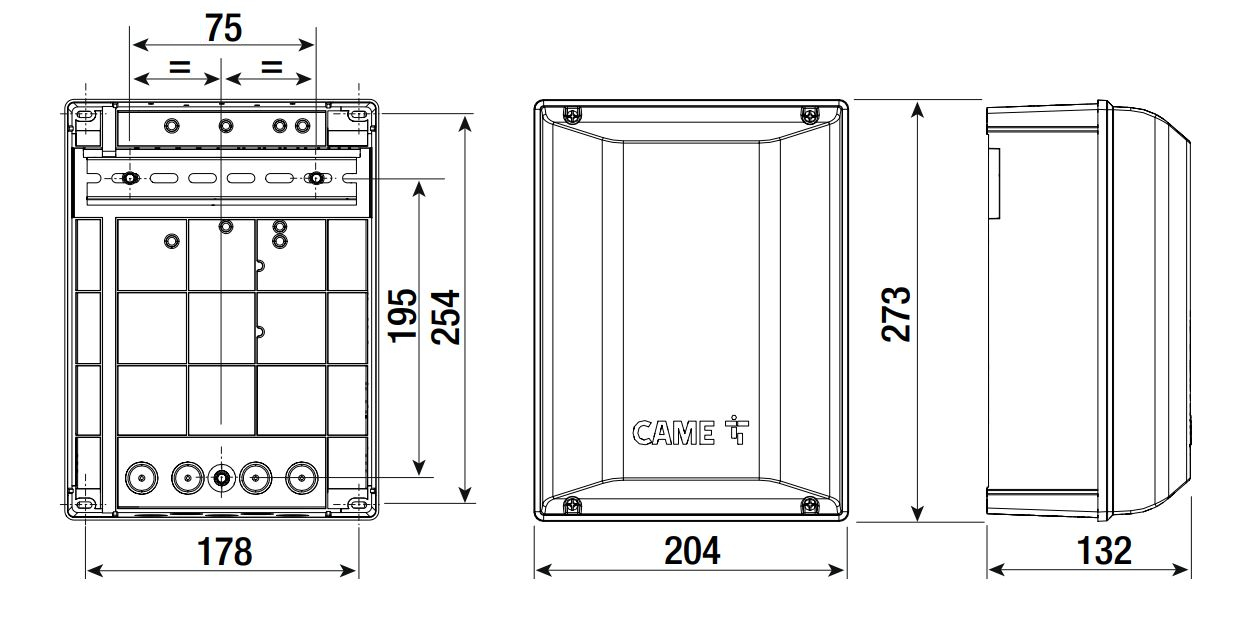

- wymiary: 204×273×132mm (szer./wys./dł.)
- gwarancja: 24 miesiące
Centrala sterująca ZLX230P do bram 230 V została zaprojektowana z myślą o wszechstronnym i efektywnym zarządzaniu napędami bram skrzydłowych. Wyposażona jest w technologie CAME CONNECT, cyfrową kontrolę momentu obrotowego (DTC), inteligentne sterowanie ruchem, 7-segmentowy wyświetlacz programujący oraz 2 konfigurowalne wejścia bezpieczeństwa. Centrala jest kompatybilna z systemem RIO i tradycyjnymi złączami.
Łatwy montaż
Dzięki systemowi montażu na szynie DIN możliwe jest zamontowanie central do ściany w ciągu kilku sekund. Pasuje również do istniejących otworów montażowych innych paneli CAME, co ułatwia wymianę urządzenia bez konieczności wiercenia nowych otworów.
Różne tryby połączenia
Centrale ZLX230 oferują zaawansowane możliwości połączeń, obsługując zarówno konwencjonalne urządzenia bezpieczeństwa i sterujące, jak i technologię CXN BUS. Ta elastyczność pozwala instalatorowi na efektywne i nowoczesne wdrażanie szerokiej gamy akcesoriów. Funkcja automatycznej konfiguracji zapewnia również natychmiastową informację zwrotną z każdego urządzenia, co upraszcza proces instalacji i konfiguracji.
Panel sterowania umożliwia podłączenie:
- do 8 par fotokomórek
- do 2 lamp
- do 7 akcesoriów (klawiatury kodowe, czytniki zbliżeniowe lub stacyjki kluczykowe)
Proste podłączanie okablowania
Uchylny i wyjmowany panel umożliwia wygodne poprowadzenie okablowania. Odłączenie panelu ułatwia wykonywanie połączeń, zapewniając przestrzeń na przewody.

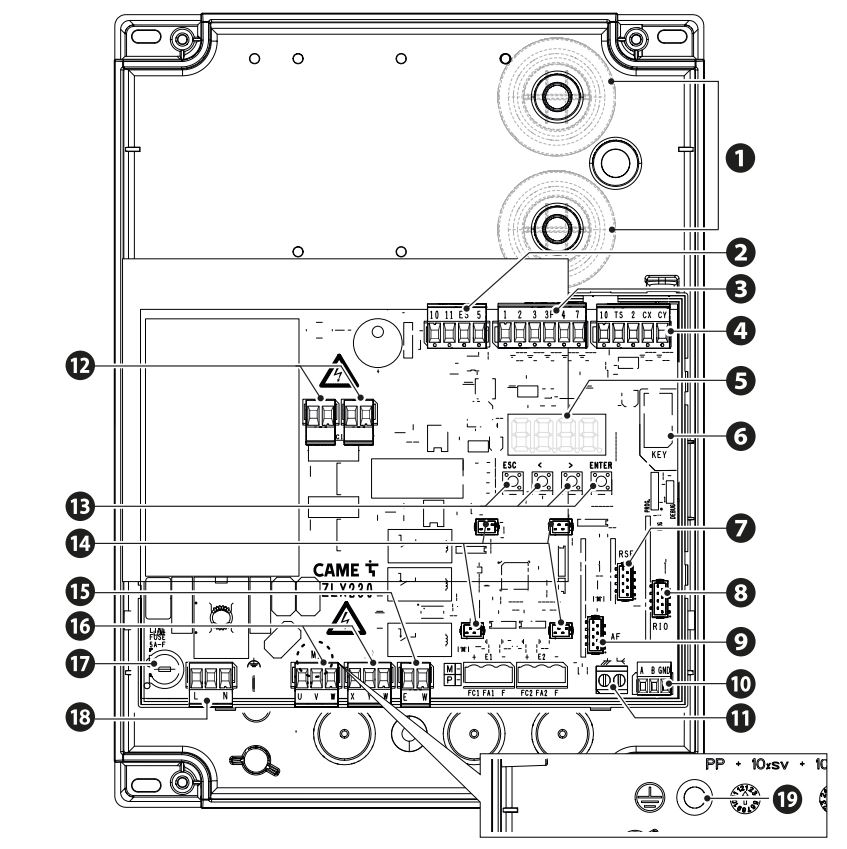

Budowa centrali ZLX230P
- Gniazdo kondensatorów
- Listwa zaciskowa do zasilania akcesoriów i podłączenia urządzeń sygnalizacyjnych
- Tabliczka zaciskowa do podłączenia urządzeń sterowniczych
- Tabliczka zaciskowa do podłączenia urządzeń zabezpieczających
- Wyświetlacz
- Gniazdo CAME KEY
- Gniazdo karty RSE
- Gniazdo karty RIO CONN
- Gniazdo do wpinanej karty częstotliwości radiowych (AF)
- Zaciski do połączenia CRP
- Listwa zaciskowa do podłączenia anteny
- Listwy zaciskowe do podłączenia kondensatorów
- Przyciski do programowania
- Złącza modułu akcesoriów BUS RCXN (806XG-0110)
- Listwa zaciskowa lampy ostrzegawczej
- Zaciski do podłączenia siłowników
- Bezpiecznik sieciowy
- Listwa zaciskowa do podłączenia zasilania
- Centrum gwiazdy uziemienia
CAME KEY
Konfiguracja i instalacja napędu jest procesem, który może zająć sporo czasu, często wykonywany jest w niekomfortowych warunkach, np. na kolanach czy w ulewnym deszczu. Zostaw śrubokręt w skrzynce na narzędzia i zacznij korzystać z urządzenia nowej generacji. CAME KEY z interfejsem Wi-Fi to rozwiązanie do komunikowania się z dowolnym smartfonem lub tabletem bez konieczności połączenia z Internetem.
- Szybka konfiguracja automatyki.
- Aktualizacja oprogramowania centrali sterującej.
- Zarządzanie pilotami, kartami i kodami dostępu.
- Tworzenie kopii zapasowej konfi guracji zarówno lokalnie, jak i w chmurze… oraz wiele innych możliwości!
CAME CONNECT
CAME CONNECT jest systemem chmury, który pozwala na zarządzanie wszystkimi Twoimi klientami i każdą pojedynczą instalacją zdalnie za pomocą urządzenia mobilnego lub komputera w biurze. Za pośrednictwem bramy sieciowej, instalowanej wraz z systemem automatycznym, wszystkie produkty mogą łączyć się z internetem za pomocą uniwersalnej sieci, która jest zabezpieczona i certyfikowana przez firmę CAME. Od wideodomofonów przez termoregulację i systemy inteligentnego domu oraz silniki do bram i szlabany po systemy parkingowe – wszystkie systemy automatyczne są połączone i mogą być zarządzanie za pomocą jednego urządzenia pozwalającego na zdalne sterowanie, kompletną diagnozę instalacji systemu i monitorowanie wszelkich nieprawidłowości. CAME CONNECT pozwala rozwijać biznes oraz zapewnia stałą i wydajną usługę serwisową, zdalne wsparcie techniczne, a także szybką interwencję w przypadku wadliwego działania. Instalator, łącząc się ze stroną internetową i logując się jako profesjonalny użytkownik, uzyskuje dostęp do wielu funkcji:
- Wyświetlanie mapy instalacji własnych klientów z odpowiednimi wskaźnikami stanu (prawidłowe/nieprawidłowe działanie).
- Sprawdzanie kompletnej listy systemów automatycznych z odpowiednimi wskaźnikami dla każdego klienta.
- Konfiguracja i monitorowanie wszystkich podłączonych urządzeń.
- Zarządzanie scenariuszami i planowanie działań.
- Zarządzanie działaniami konserwacyjnymi zaplanowanymi dla każdego urządzenia.
Dzięki opcji logowania jako użytkownik prywatny CAME CONNECT staje się idealnym rozwiązaniem dla użytkownika końcowego, chcącego zarządzać wszystkimi technologiami zainstalowanymi w domu, np. aktywacją systemów automatycznych, wyświetlaniem obrazów z systemu bezpieczeństwa, otrzymywaniem ostrzeżeń i wysyłaniem próśb o wsparcie techniczne ze strony instalatora.
Wybrane cechy
Cyfrowa kontrola momentu obrotowego (dtc)
Centrala stale kontroluje siłę motoreduktorów, zapewniając ich wydajną pracę w różnych typach bram i przy różnych obciążeniach.
Łatwa I szybka instalacja
Ustawienia można zmieniać zdalnie za pośrednictwem chmury CAME Connect lub na wyświetlaczach w napędach, a także poprzez Came KEY.
Zaplanowana konserwacja
Ustaw powiadomienia o zaplanowanej konserwacji na podstawie liczby wykonanych manewrów. Wyświetlacz pokazuje łączną i częściową liczbę manewrów.
Specyfikacja techniczna
| Główne | |
|---|---|
| Zasilanie | 220 V AC – 240 V AC - 50/60 Hz |
| Zasilanie silnika | 220 V AC – 240 V AC |
| Zużycie w trybie czuwania | 0,8 W |
| Moc | 1100 W |
| Moc silników | 950 W |
| Temperatura pracy | -20 °C ~ +55 °C |
| Enkoder | Nie |
| Stopień ochrony | IP54 |
| Klasa izolacji | I |
| Kolor | RAL 7040 |
| Waga | 1.3 kg |
| Wymiary (szer./wys./dł.) | 204×273×132 mm |
