FAST SAFE - Kompletny zestaw o maksymalnej długość jednego skrzydła 2,3m oraz wadze do 200kg
- siłowniki:
- FA7024CB - 24V siłownik z wbudowaną płytą ZL65
- FA7024 - 24V siłownik
- 2x pilot TOP44RBN
- karta częstotliwości AF43S
- fotokomórka DIR10
- lampa: KRX1FXSY z podstawką montażową
- 5m przewodu antenowego
- zestaw do bram skrzydłowych o wadze do 200kg i długości skrzydła do 2,3m
FAST SAFE to gotowy zestaw do realizacji systemu automatyki bram skrzydłowych. Komplet złożony jest z profesjonalnych siłowników FA7024CB z wbudowaną centralą zarządzającą ZL65 oraz FA7024 , dedykowaną kartą częstotliwości AF43S, poręcznymi dwoma pilotami zdalnego sterowania TOP44RBN, precyzyjną fotokomórką DIR10 oraz lampą ostrzegawczą KRX1FXSY w kolorze żółtym. Came FAST SAFE umożliwia sterowanie bramą o maksymalnej wadze 200 kg i długości skrzydła 2,3 m. Siłownik wyposażony jest w szereg technologii gwarantujących skuteczność i bezpieczeństwo pracy. Produkty marki CAME oferują maksymalną sprawność i bezpieczeństwo połączone z wygodnym, bezproblemowym użytkowaniem.
Elementy zestawu

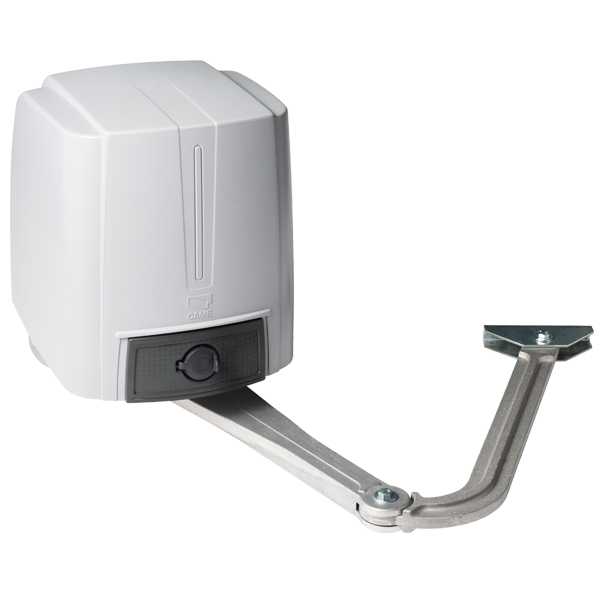

FA7024
- maksymalna masa skrzydła: 200 kg
- maksymalna długość skrzydła: 2,3 m
- czas otwarcia do 90°: 13 s
- zasilanie: 24 V DC
- cykl pracy: praca intensywna
- maksymalna moc silnika: 140 W
- maksymalny moment obrotowy: 180 Nm
2x TOP44RBN
- częstotliwość: 433.92 MHz
- zasięg: 50 ~ 150 m
- dioda sygnalizująca
- autoprogramowanie
- liczba kombinacji: 4.294.967.896
- konfiguracja zdalnie lub lokalnie przez CAME KEY
- zasilanie: 1x bateria litowa CR2032 3 V
- temperatura pracy: -20 °C ~ +55 °C
- wymiary: 36x73x15mm (szer./wys./dł.)
AF43S
- liczba kanałów: 2
- częstotliwość: AM 433,92 MHz
- typ kodowania: OOK
DIR10
- zasięg: 10 m
- zasilanie: 12 - 24 V AC/DC
- modułowa konstrukcja
- synchronizacja promienia podczerwieni
- klasa szczelności: IP54
- pobór prądu: 60 mA
- obciążenie wyjścia: 1 A/24 V
- zakres temperatur pracy: -20 °C ~ +55 °C
- wymiary: 46×108×23 mm

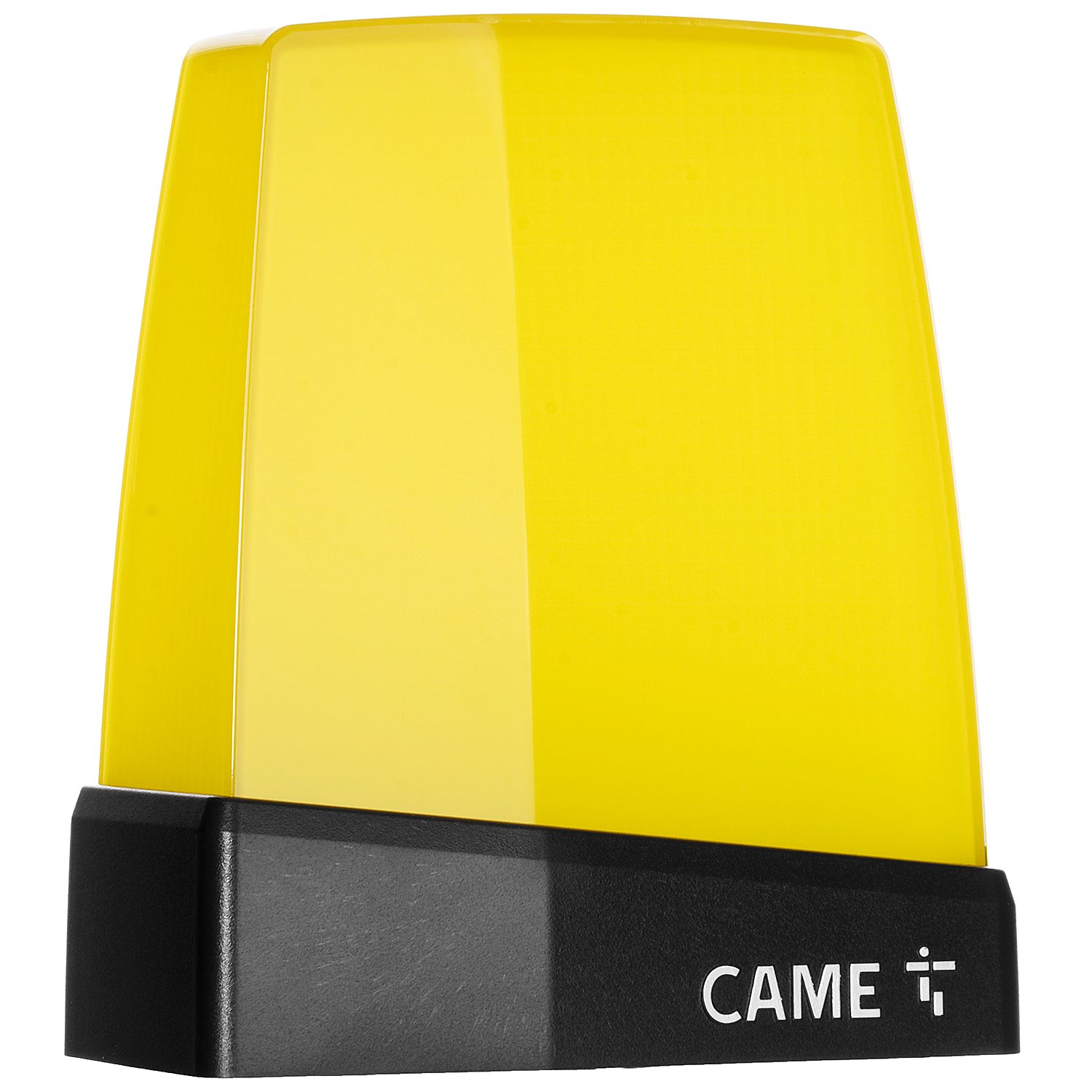

KRX1FXSY
- żródło światła: LED
- wbudowana antena: 433,92 MHz / 868 MHz
- wbudowany przerywacz: tryb ciągły i standardowy
- zasilanie: 24 V DC/230 V AC 50/60 Hz
- kolor: zółty
CAME KEY
Konfiguracja i instalacja napędu jest procesem, który może zająć sporo czasu, często wykonywany jest w niekomfortowych warunkach, np. na kolanach czy w ulewnym deszczu. Zostaw śrubokręt w skrzynce na narzędzia i zacznij korzystać z urządzenia nowej generacji. CAME KEY z interfejsem Wi-Fi to rozwiązanie do komunikowania się z dowolnym smartfonem lub tabletem bez konieczności połączenia z Internetem.
- Szybka konfiguracja automatyki.
- Aktualizacja oprogramowania centrali sterującej.
- Zarządzanie pilotami, kartami i kodami dostępu.
- Tworzenie kopii zapasowej konfiguracji zarówno lokalnie, jak i w chmurze… oraz wiele innych możliwości!
CAME CONNECT
CAME CONNECT jest systemem chmury, który pozwala na zarządzanie wszystkimi Twoimi klientami i każdą pojedynczą instalacją zdalnie za pomocą urządzenia mobilnego lub komputera w biurze. Za pośrednictwem bramy sieciowej, instalowanej wraz z systemem automatycznym, wszystkie produkty mogą łączyć się z internetem za pomocą uniwersalnej sieci, która jest zabezpieczona i certyfikowana przez firmę CAME. Od wideodomofonów przez termoregulację i systemy inteligentnego domu oraz silniki do bram i szlabany po systemy parkingowe – wszystkie systemy automatyczne są połączone i mogą być zarządzanie za pomocą jednego urządzenia pozwalającego na zdalne sterowanie, kompletną diagnozę instalacji systemu i monitorowanie wszelkich nieprawidłowości. CAME CONNECT pozwala rozwijać biznes oraz zapewnia stałą i wydajną usługę serwisową, zdalne wsparcie techniczne, a także szybką interwencję w przypadku wadliwego działania. Instalator, łącząc się ze stroną internetową i logując się jako profesjonalny użytkownik, uzyskuje dostęp do wielu funkcji:
- Wyświetlanie mapy instalacji własnych klientów z odpowiednimi wskaźnikami stanu (prawidłowe/nieprawidłowe działanie).
- Sprawdzanie kompletnej listy systemów automatycznych z odpowiednimi wskaźnikami dla każdego klienta.
- Konfiguracja i monitorowanie wszystkich podłączonych urządzeń.
- Zarządzanie scenariuszami i planowanie działań.
- Zarządzanie działaniami konserwacyjnymi zaplanowanymi dla każdego urządzenia.
Dzięki opcji logowania jako użytkownik prywatny CAME CONNECT staje się idealnym rozwiązaniem dla użytkownika końcowego, chcącego zarządzać wszystkimi technologiami zainstalowanymi w domu, np. aktywacją systemów automatycznych, wyświetlaniem obrazów z systemu bezpieczeństwa, otrzymywaniem ostrzeżeń i wysyłaniem próśb o wsparcie techniczne ze strony instalatora.
Specyfikacja techniczna
| Siłownik FA7024 | |
|---|---|
| Zasilanie | 230 V AC, 50/60Hz |
| Zasilanie silnika | 24 V DC |
| Pobór mocy |
W trybie czuwania: 5.5 W W trybie czuwania z modułem RGP1: 0.5 W |
| Moc | 140 W |
| Moment obrotowy | maks. 180 NM |
| Czas otwarcia do 90 stopni | 13 - 30 s |
| Cykle/godzinę | 65 |
| Temperatura pracy | -20 °C ~ +55 °C |
| Klasa izolacji | I |
| Klasa szczelności | IP54 |
| Waga | 12 kg |

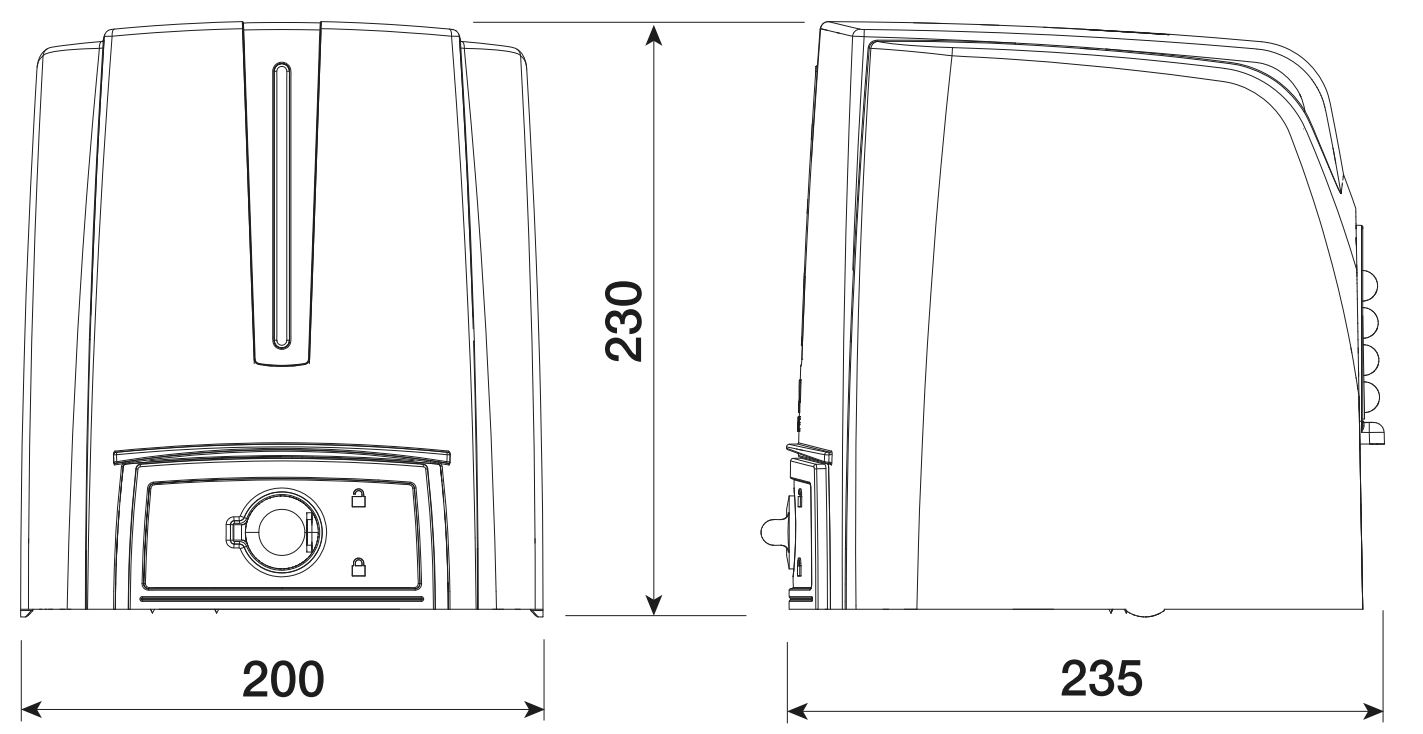

| Wymiary (szer./wys./dł.) | 200 × 230 × 235 mm |
Do pobrania
Pobierz na swój dysk dokumenty w wersji cyfrowej
Pliki do pobrania dla FAST SAFE - zestaw do bramy skrzydłowej
| Dokumenty do pobrania | ||||
|---|---|---|---|---|
| Instrukcja obsługi [PL] | Instrukcje | 10.9 MB | Pobierz | |
