BXV10 RAPID - zestaw z pilotem TOP44RBN

Kod produktu: 3174/T

Kod GTIN:

Kompletny zestaw BXV10 RAPID

siłownik: BXV10AGF
dostępne piloty: TOP44RBN / SP2
dostępne karty częstotliwości: AF43S / AF43SP

fotokomórka: DIR10
zestaw do bram przesuwnych o wadze do 1000 kg
możliwość zdalnego sterowania za pomocą modułu Came Connect

BXV10 RAPID - zestaw z pilotem TOP44RBN

Kod produktu: 3174/T

Kod GTIN:

3 813,00 zł

3 100,00 zł netto

Pilot

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Zestaw BXV10 RAPID nie zawiera listwy zębatej.

BXV RAPID to nowa seria siłowników CAME z możliwością zdalnego sterowania za pomocą modułu Came Connect. Zasilanie 24V spełni oczekiwania nawet najbardziej wymagających klientów. Dostępne są w trzech wersjach, do bram o wadzę 400kg, 600kg i 1000kg. Wszystkie siłowniki z serii RAPID posiadają bardzo wysoką prędkość przesuwu, a co za tym idzie otwierają i zamykają bramy bardzo szybko.

Gotowy zestaw BXV10 RAPID do realizacji systemu automatyki bram przesuwnych. Bardzo szybki napęd BXV10AGF z silnikiem zasilanym napięciem 24V, wyposażonym w płytę elektroniczną z wyświetlaczem, wbudowany dekoder radiowy, urządzenie do kontroli ruchu i wykrywania przeszkód do bram o wadze do 1000kg i długości do 20m. Idealne rozwiązanie dla bram w domach jednorodzinnych jak i na osiedlach. BXV RAPID to seria siłowników CAME z możliwością zdalnego sterowania za pomocą modułu Came Connect. Zasilanie 24 V spełni oczekiwania nawet najbardziej wymagających klientów. Wszystkie siłowniki z serii RAPID posiadają bardzo wysoką prędkość przesuwu, a co za tym idzie otwierają i zamykają bramy dwa razy szybciej niż standardowy silnik.

Rys.1 - Przykładowa instalacja BXV10AGF

Elementy zestawu

Siłownik Pilot Karta częstotliwości Fotokomórka

BXV10AGF

maksymalna masa bramy: 1000kg
maksymalna długość bramy: 20m
prędkość przesuwu: 20m/min
maksymalna moc silnika: 360W
siła ciągu: 450N
płyta elektroniczna z wyświetlaczem
wykrywanie przeszkód
dekoder radiowy
wysoka prędkość przesuwu
klasa szczelności: IP44

Pilot SP2 Pilot TOP44RBN

SP2

częstotliwość: 433,92 MHz
zasięg: 50-150 m
dioda sygnalizująca
system zmiennego kodowania
liczba kombinacji: 4 294 967 296
zasilanie: bateria TYP 23A 12 V
zakres temperatur pracy: -20°C ~ 70°C
wymiary: 44×67×17 mm

TOP44RBN

częstotliwość: 433.92 MHz
zasięg: 50 ~ 150m
dioda sygnalizująca
autoprogramowanie
liczba kombinacji: 4.294.967.896
konfiguracja zdalnie lub lokalnie przez CAME KEY
zasilanie: 1x bateria litowa CR2032 3V
temperatura pracy: -20°C ~ 55°C
wymiary: 36x73x15mm (szer./wys./dł.)

Karta częstotliwości AF43SP Karta częstotliwości AF43S

AF43SP

liczba kanałów: 2
częstotliwość: AM 433,92 MHz
maksymalna pojemność: 36 kodów

AF43S

liczba kanałów: 2
częstotliwość: AM 433,92 MHz
typ kodowania: OOK

DIR10

zasięg: 10 m
zasilanie: 12-24V AC/DC
modułowa konstrukcja
synchronizacja promienia podczerwieni
klasa szczelności: IP54
pobór prądu: 60 mA
obciążenie wyjścia: 1A/24V
zakres temperatur pracy: -20°C ~ 55°C
wymiary: 46×108×23 mm

Specyfikacja techniczna

Główne
Zasilanie	230V 50/60Hz
Zasilanie silnika	24V DC
Moc maksymalna	360W
Maksymalna masa bramy	1000kg
Maksymalna długość skrzydła	20m
Cykl pracy	Praca intensywna
Temperatura pracy	-20°C ~ +55°C
Siła ciągu	450N
Prędkość przesuwu	20m/min.
Waga	14kg

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla BXV10 RAPID - zestaw z pilotem TOP44RBN

Pobierz wszystkie

Dokumenty do pobrania
	Instrukcja obsługi [PL]	Instrukcje	7.1 MB	Pobierz
	Karta katalogowa [PL]	Karty katalogowe	1.0 MB	Pobierz

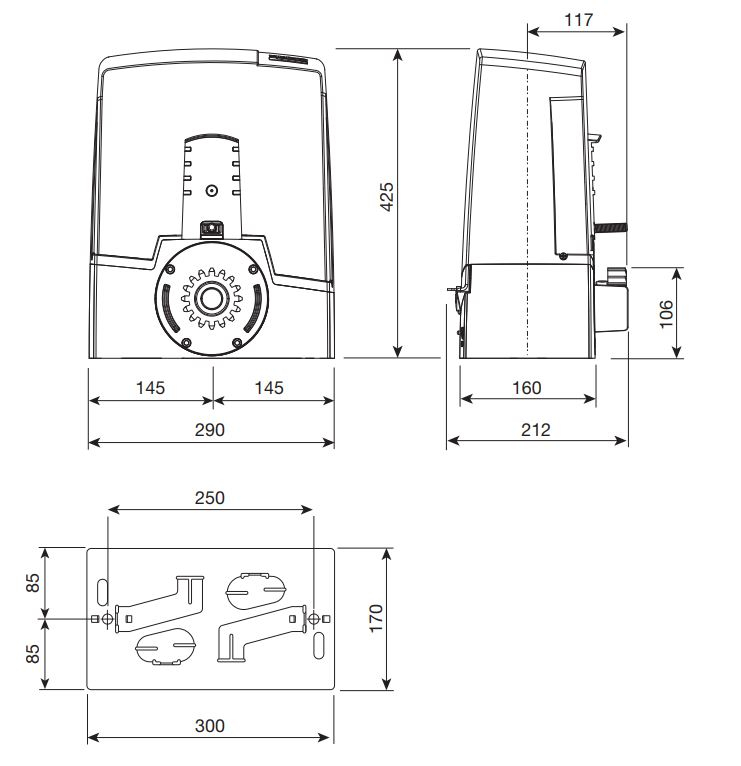

Wymiary
