AEPI-1-50 - adapter PoE Passive 1 kanałowy 10/100/1000Mbps

Kod produktu: 9988

Kod GTIN: 5902143691365

AEPI-1-50 - adapter PoE Passive 1 kanałowy 10/100/1000Mbps

Adapter PoE Passive 1 kanałowy 10/100/1000Mbps

AEPI-1-50 - Adapter PoE Passive 1 kanałowy 10/100/1000Mbps

zasilanie urządzeń PoE 802.3at/af lub PASSIVE
liczba kanałów: 1
złącza:
- 1x zacisk śrubowy
- 1x port RJ45 PoE 802af/at/passive (10/100/1000Mbps)
- 1x port RJ45 LAN (10/100/1000Mbps)
kompaktowa obudowa
sygnalizacja optyczna LED

obsługiwane odbiorniki PoE:
- 802.3af - do 15.4W (Vin > 44VDC)
- 802.3at - do 30W (Vin > 44VDC)
- PoE PASSIVE - do 90W (Vin > 55VDC)
zasilanie: 10-56V DC
wymiary: 51(73)x23x51mm (szer./dł./wys.)
gwarancja: 36 miesięcy

AEPI-1-50 - adapter PoE Passive 1 kanałowy 10/100/1000Mbps

Kod produktu: 9988

Kod GTIN: 5902143691365

135,30 zł

110,00 zł netto

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

AEPI-1-50 to gigabitowy injector PoE, przeznaczony do zasilania urządzeń pracujących w standardach PoE 802.3at/af oraz PoE PASSIVE, takich jak kamery monitoringu. Zasilanie PoE jest realizowane przez jedno z gniazd RJ-45 (oznaczone jako LAN+PoE), a drugie gniazdo służy do podłączenia urządzeń do sieci LAN. Dzięki elastycznym ustawieniom użytkownik może zdecydować, które pary skrętki UTP zostaną wykorzystane do przesyłania zasilania — zasilanie może być transmitowane po dwóch lub wszystkich czterech parach przewodów. Niezależne terminale umożliwiają przesyłanie różnorodnych poziomów napięcia pomiędzy dwoma urządzeniami AEPI-1-50, przy jednoczesnej transmisji danych z prędkością do 1000 Mbps.

Najważniejsze cechy i funkcje

Przepustowość 10/100/1000 Mbps
Łatwe i szybkie uruchomienie
Prosta konfiguracja parametrów

Bardzo niski pobór mocy
Niewielkie rozmiary modułu
Maksymalna moc nawet do 90W

Przykładowe zastosowanie

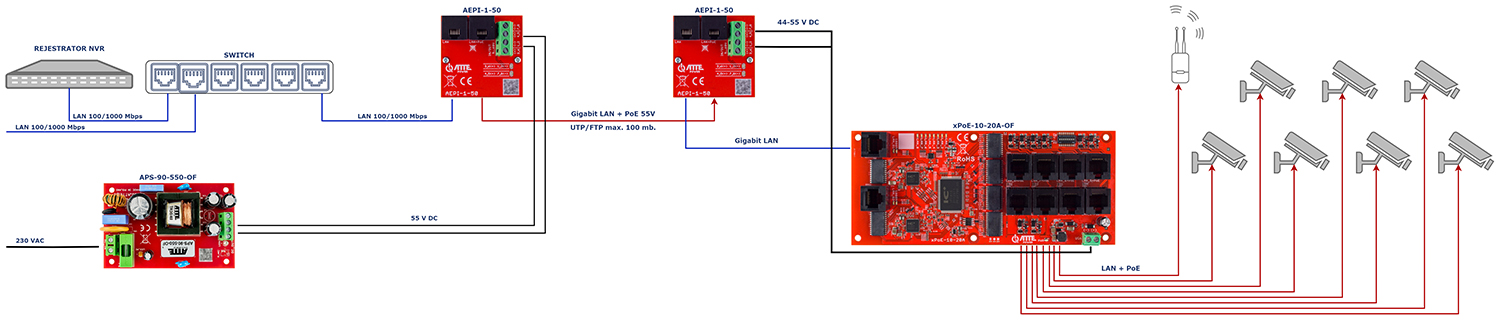

Przykładowe zastosowanie AEPI-1-50 do zasilania i transmisji danych do switcha xPoE-10-20A-OF.

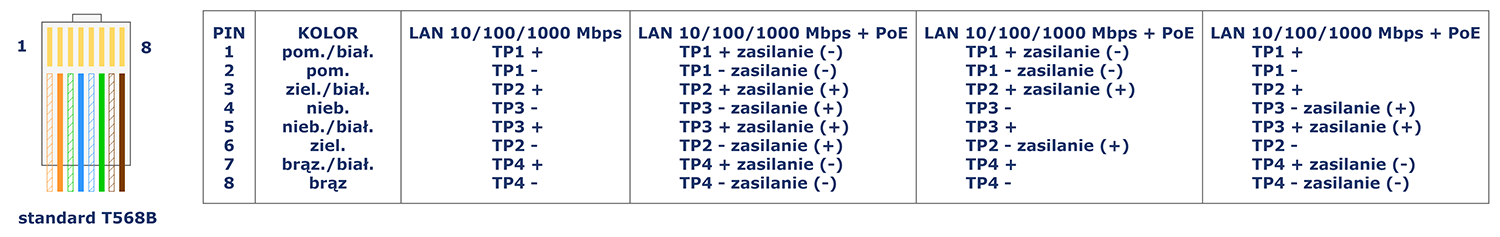

Zestawienie możliwych do uzyskania wariantów zasilania PoE z użyciem AEPI-1-50

Wszechstronny montaż

Obudowa urządzenia pozwala na montaż na kilka sposobów:

"tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jak jest w polecanych obudowach serii ABOX
poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Zawsze też pozostaje możliwość przyklejenia na taśmie dwustronnej lub zamocowanie za pomocą tasiemek kablowych (tzw. trytytek). W sytuacji gdy występuje ograniczona ilość miejsca istnieje możliwość odłamania bocznych uchwytów.

Podstawka konwertera ATTE - infografika.

Przykłady mocowań podstawki

Montaż z użyciem kołków w dowolnej obudowie serii ABOX.

Montaż poprzez przykręcenie obudowy konwertera

Montaż poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni.

Montaż z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN).

Specyfikacja techniczna

Główne
Obsługiwane odbiorniki PoE	802.3af - do 15.4 W (Vin > 44VDC) 802.3at - do 30 W (Vin > 44VDC) PoE PASSIVE - do 90 W (Vin > 55VDC)
Napięcie wyjściowe	Vout = Vin
Napięcie wejściowe	10 V DV ~ 56 V DC
Sygnalizacja	Dioda LED – obecność zasilania PoE na odpowiednich parach
Konstrukcja obudowy	Podstawa montażowa uniwersalna
Montaż	Kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni
Temperatura pracy	-25°C ~ 50°C
Stopień ochrony	IP20
Wymiary (szer./dł./wys.)	51(73)x51x23 mm
Waga	0.05 kg

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla AEPI-1-50 - adapter PoE Passive 1 kanałowy 10/100/1000Mbps

Pobierz wszystkie


Instrukcja obsługi [PL]	Instrukcje	544.2 KB	Pobierz
Deklaracja zgodności [PL]	Certyfikaty	135.9 KB	Pobierz
Karta katalogowa [PL]	Karty katalogowe	243.9 KB	Pobierz
