Ekspander we/wy z interfejsem do zamków APERIO MCX16-AP-2

Kod produktu: 5782/2

MCX16-AP - Ekspander zamków bezprzewodowych APERIO

Ekspander MCX16AP z interfejsem zamków APERIO

interfejs komunikacyjny do zamków APERIO
osiem wejść typu NO/NC
zasilanie: 18V AC/12V DC/24V DC
pobór prądu: 100mA
dwa wyjścia przekaźnikowe NO/NC o obciążalności 1,5A/30V
sześć wyjść tranzystorowych o obciążalności 150mA/15V
wyjścia zasilania: 2x 12V/1A, 2x 12V/0.2A
komunikacja z kontrolerem: magistrala RS485
maks. odległość: 1200m licząc po kablu od urządzenia nadrzędnego

dostępne wersje licencji na obsługę: 2, 4 lub 8 zamków
port ethernet: 10BASE-T 10/100Mb
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
waga: ok. 200g
wymiary: 175x75x30mm (szer./wys./dł)
gwarancja: 36 miesięcy

obserwuj

Ekspander we/wy z interfejsem do zamków APERIO MCX16-AP-2

Kod produktu: 5782/2

1 057,80 zł

860,00 zł netto RABAT 0%

Licencja

Ilość

szt.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Powiadom o dostępności

Produkt nie występuje w wybranej kombinacji.

Produkty uzupełniające

MCX16-AP jest ekspanderem we/wy umożliwiającym wykorzystanie bezprzewodowych zamków APERIO (ASSA ABLOY) jako terminali dostępu w systemie RACS 5. Ekspander pełni rolę interfejsu sprzętowego pośredniczącego w komunikacji pomiędzy zamkami a kontrolerem dostępu MC16. Ekspander komunikuje się z kontrolerem za pomocą magistrali RS485 a z systemem APERIO poprzez Ethernet (LAN). Dodatkowo MCX16-AP udostępnia do wykorzystania swoje linie wejściowe i wyjściowe.

Konfiguracja ekspandera

Programowanie nastaw konfiguracyjnych ekspandera przeprowadza się w trybie konfiguracji niskopoziomowej za pośrednictwem programu RogerVDM poprzez sieci Ethernet. Konfiguracja niskopoziomowa ekspandera musi zostać wykonana przed jego podłączeniem do kontrolera MC16 w szczególności w zakresie adresu RS485, adresu IP, portu, klucza komunikacyjnego i parametrów urządzeń APERIO.

Instalacja

Moduł powinien być zainstalowany wewnątrz obudowy instalacyjnej wyposażonej w szynę DIN. Wszelkie połączenia elektryczne należy wykonać przy braku napięć na przewodach podłączeniowych i przy braku napięcia zasilającego. Opcjonalnie, po zdemontowaniu klipsów mocujących moduł na szynie DIN może on być zamontowany na płaskiej powierzchni. Przed podłączeniem ekspandera do kontrolera dostępu należy wykonać konfigurację niskopoziomową za pomocą programu RogerVDM.

Licencja

Fabrycznie nowy ekspander jest dostarczany z oryginalną licencją przechowywaną w pliku MCX16AP.LIC na karcie pamięci ekspandera. Zawartość tego pliku określa maks. ilość obsługiwanych zamków APERIO. Plik licencji jest generowany indywidualnie dla każdego ekspandera i nie będzie akceptowany przez inne ekspandery. Rozszerzenie licencji polega na wymianie pliku MCX16AP.LIC na nowy. Zalecane jest wykonanie kopii zapasowej zawartości karty pamięci i użycie jej na wypadek utraty danych. Jeśli nowa licencja pojawi się na karcie to do jej aktywacji niezbędne jest ponowne wykrycie kontrolera MC16 z podłączonym ekspanderem.

Zasilanie ekspandera i obsługa akumulatora

Moduł MCX16 wymaga zasilania z transformatora 230VAC/18VAC/40VA i w takim scenariuszu pracy udostępnia on wyjścia zasilające 12VDC (AUX, TML) dla urządzeń zewnętrznych. Opcjonalnie, może on być zasilany z napięcia stałego 12V lub 24V ale w przypadku zasilania 12VDC ekspander nie obsługuje bezpośrednio akumulatora rezerwowego a zasilanie awaryjne musi być zabezpieczone przez zasilacz zewnętrzny.

Wejścia IN1-IN8

Ekspander jest wyposażony w osiem linii wejściowych IN1-IN8, które można skonfigurować, jako wejścia NO lub NC. Konfigurowanie elektrycznych parametrów wejść jest realizowane w trybie konfiguracji niskopoziomowej, którą wykonuje się z poziomu programu RogerVDM. Wejścia mogą być skonfigurowane do dowolnych funkcji w systemie za pomocą aplikacji zarządzającej VISO.

Wyjścia

Wyjścia OUT1-OUT6

Wyjścia REL1 i REL2

Wyjścia zasilania AUX

Wyjście zasilania TML

Ekspander posiada sześć wyjść tranzystorowych OUT1-OUT6 typu otwarty kolektor. Wyjścia mogą mieć polaryzację normalną lub polaryzację odwrotną. Konfigurowanie polaryzacji wyjść jest realizowane w trybie konfiguracji niskopoziomowej, którą wykonuje się z poziomu programu RogerVDM. Domyślnie wyjścia posiadają Polaryzację normalną.

Ekspander wyposażony jest w dwa wyjścia przekaźnikowe REL1 i REL2, z których każde udostępnia jeden styk NO/NC o obciążalności 30V/1.5A. W przypadku braku zasilania wyjścia REL1 i REL2 pozostają w stanie wyłączenia. Wyjścia mogą być skonfigurowane do dowolnych funkcji w systemie za pomocą aplikacji zarządzającej VISO.

Wyjście zasilania AUX przeznaczone jest do zasilania urządzeń dodatkowych. Zacisk AUX+ podaje plus zasilania i jest zabezpieczony bezpiecznikiem elektronicznym 1,0A. Zacisk AUX- podaje minus zasilania i jest wewnętrznie zwarty z masą zasilania (GND).

Wyjście zasilania TML przeznaczone jest do zasilania urządzeń dodatkowych. Zacisk TML+ podaje plus zasilania i jest zabezpieczony bezpiecznikiem elektronicznym 0,2A. Zacisk TML- podaje minus zasilania i jest wewnętrznie zwarty z masą zasilania (GND).

Specyfikacja techniczna

Główne
Napięcie zasilania	Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC
Akumulator	13,8V/7Ah, prąd ładowania ok. 300mA
Pobór prądu (średni)	100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
Wejścia	Osiem wejść NC/NO (IN1-IN8) elektrycznie połączonych wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Próg wyzwolenia na poziomie ok. 3,5V
Wyjścia przekaźnikowe	Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Sześć wyjść tranzystorowych typu otwarty kolektor, obciążalność 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC.
Wyjścia zasilające	Dwa wyjścia zasilające: 12VDC/0.2A (TML) oraz 12VDC/1A (AUX)
Porty RS485	Dwa porty komunikacyjne RS485
Port Ethernet	Port komunikacyjny 10BASE-T 10/100Mb
Odległości	Maks. 1200 m pomiędzy kontrolerem i ekspanderem (RS485)
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 200g

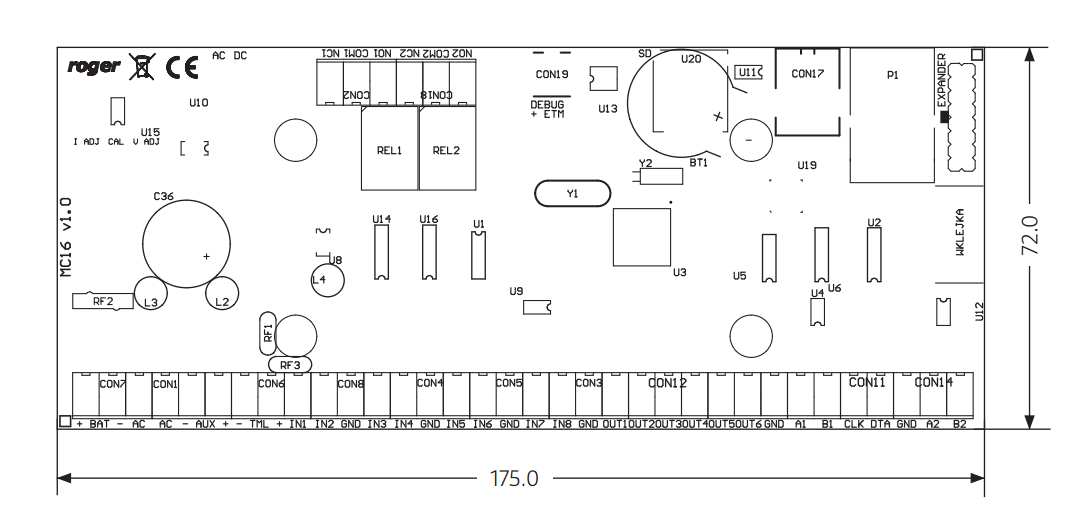

Wymiary (szer./wys./dł.)	175x72x30mm
