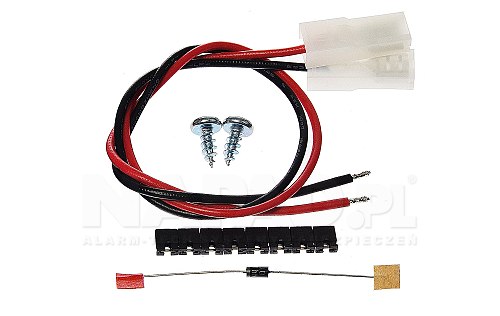

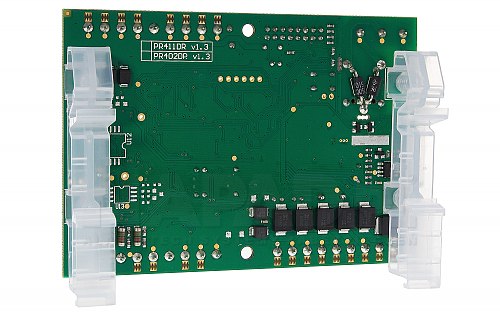

MCX402-BRD jest ekspanderem linii wejściowych i wyjściowych przeznaczonym do pracy w systemie RACS 5, którego głównym przeznaczeniem jest obsługa 1 przejścia dwustronnego lub 2 przejść jednostronnych z użyciem czytników Wieganda. Ekspander w zależności do wgranego oprogramowania wbudowanego współpracuje z 2 terminalami z interfejsem Wiegand albo 2 terminalami serii PRT. Urządzenie po podłączeniu do kontrolera dostępu MC16 oraz terminali umożliwia obsługę 1 przejścia. MCX402-BRD współpracuje z akumulatorem rezerwowym, który jest ładowany prądem o wartości 0,3A.
Zasilanie
Ekspander MCX402-BRD może być zasilany z napięcia 24VDC lub 18VAC i w takim scenariuszu pracy udostępnia on wyjścia zasilające 13,8VDC (AUX, TML) dla urządzeń zewnętrznych oraz obsługuje akumulator w celu zapewnianie zasilania awaryjnego. Alternatywnie ekspander może być zasilany z napięcia 12VDC ale wtedy nie oferuje wyjść zasilających ani obsługi akumulatora. Ekspander umożliwia ładowanie akumulatora prądem stabilizowanym o wartości 0,3A do poziomu 13,8V. Przejście na zasilanie awaryjne następuje automatycznie w momencie zaniku zasilania głównego. W przypadku gdy napięcie na akumulatorze spadnie do poziomu ok. 10V następuje jego odłączenie od modułu. Ponowne przyłączenie akumulatora może nastąpić dopiero po powrocie zasilania zewnętrznego.
Nie jest możliwe uruchomienie ekspandera MCX402-BRD jedynie na zasilaniu z akumulatora rezerwowego.
Magistrala RS485
Komunikację ekspandera z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kabla. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia.
Magistrala Wiegand
Interfejs Wiegand może być wykorzystywany do komunikacji z czytnikami i terminalami innych producentów. Komunikacja Wiegand jest realizowana poprzez linie wejściowe (IN1 - IN4) ekspandera i pozwala ona na obsługę 2 czytnika Wiegand przez kontroler MC16.
Magistrala RACS CLK/DTA
Ekspander z wgranym fabrycznie oprogramowaniem wbudowanym zapewnia obsługę terminali Wiegand przez kontroler MC16. Obsługa terminali serii PRT poprzez interfejs RACS CLK/DTA wymaga wgrania oprogramowania firmware Ekspander umożliwia obsługę 2 czytników serii PRT z adresami ID=0 i ID=1 przez kontroler MC16

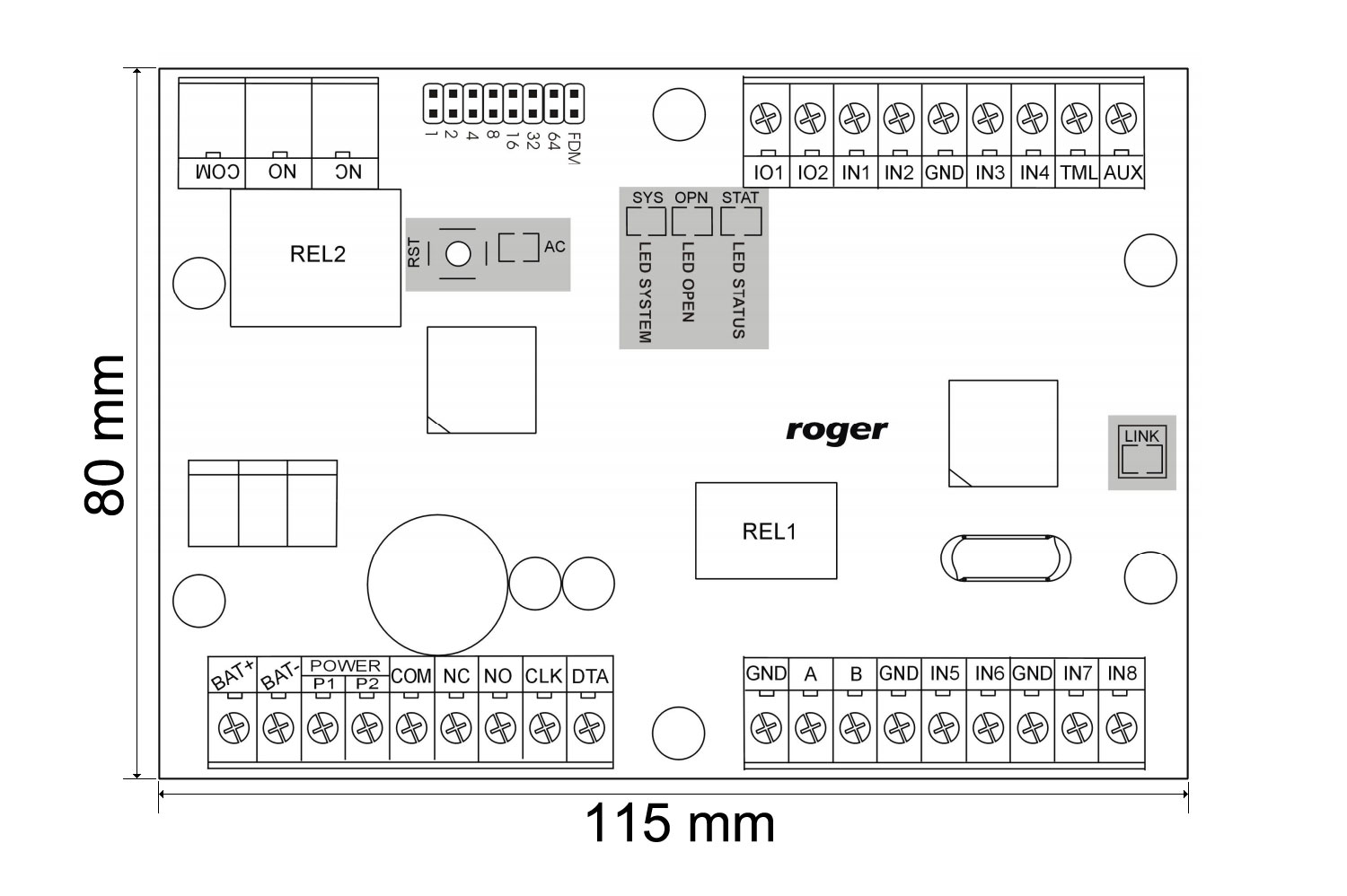

Sygnalizacja pracy LED
Wskaźnik
Kolor
Funkcja
AC
Czerwony
Zasilanie AC
STA
Czerwony/Zielony
Sygnalizacja aktualnego stanu uzbrojenia strefy alarmowej (Tryb uzbrojony/rozbrojony)
OPN
Zielony
Sygnalizacja odblokowania drzwi
SYS
Pomarańczowy
Różne funkcje sygnalizacyjne, w tym błędy
LINK
Zielony
Sygnalizacja przepływu danych na magistrali RS485
Linie wejściowe
Ekspander udostępnia 8 linii wejściowych IN1 - IN8 typu NO i NC. Typy wejść ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje przypisuje się poszczególnym wejściom w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wejścia.
Linie wyjściowe
Ekspander udostępnia 2 wyjścia tranzystorowe IO1, IO2 i 2 wyjścia przekaźnikowe REL1 i REL2 ze stykami NO/NC odpowiednio o obciążalności 30V/1,5A i 230VAC/5A. Parametry elektryczne wyjść takie jak polaryzacja ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje poszczególnym wyjściom przypisuje się w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wyjścia z ustaleniem ich priorytetów.
