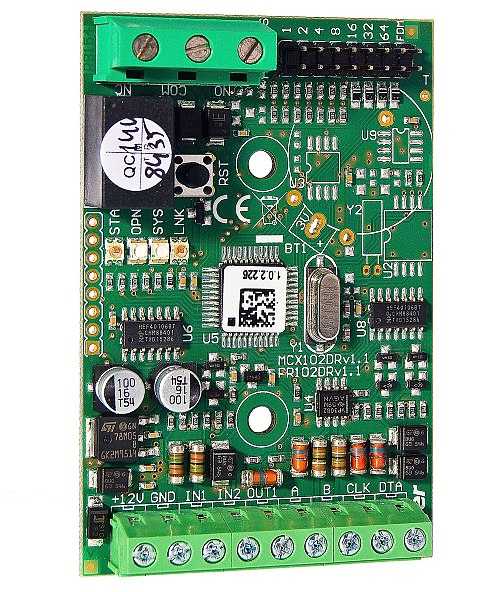

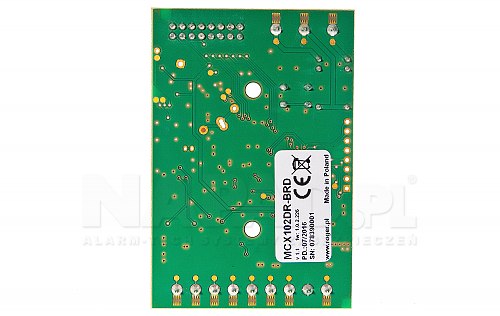

Ekspander we/wy MCX102-BRD
Ekspander wejścia wyjścia MCX102BRD
- obsługa jednego przejścia
- dwa wejścia typu NO/NC
- zasilanie: 12V DC
- pobór prądu: 40mA
- jedno wyjście przekaźnikowe NO/NC o obciążalności 1,5A/30V
- jedno wyjście tranzystorowe o obciążalności 150mA/15V DC
- komunikacja z kontrolerem: magistrala RS485
- maks. odległość: 1200m licząc po kablu od urządzenia nadrzędnego
- trzy wskaźniki LED
- możliwość montażu na szynie DIN
-
możliwość dołączenia:
- dwóch czytników z serii PRT (RACS CLK/DTA)
- jednego czytnika Wiegand 24-66 bit
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: ok. 50g
- wymiary: 54x80x20mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
MCX102-BRD to ekspander linii wejściowych i wyjściowych przeznaczony do wykorzystania w systemie RACS 5. Ekspander współpracuje z 2 terminalami serii PRT lub 1 terminalem z interfejsem Wiegand. Urządzenie po podłączeniu do kontrolera dostępu MC16 oraz terminali umożliwia obsługę 1 przejścia. Expander posiada w zestawie uchwyt do montażu na szynie DIN
Zasilanie
Ekspander MCX102-BRD wymaga zasilania 12VDC. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Dobór właściwych przekrojów przewodów jest szczególnie krytyczny w sytuacji, gdy urządzenie jest zasilane ze źródła znajdującego się w znacznej odległości. Minus takiego dodatkowego zasilacza należy połączyć z minusem kontrolera (GND) przy pomocy przewodu o dowolnie małym przekroju. Zalecane jest zastosowanie zasilacza umieszczonego blisko ekspandera np. w obudowie typu ME.
Magistrala RS485
Komunikację ekspandera z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kabla. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia.
Magistrala Wiegand
Interfejs Wiegand może być wykorzystywany do komunikacji z czytnikami i terminalami innych producentów. Komunikacja Wiegand jest realizowana poprzez linie wejściowe (IN1, IN2) ekspandera i pozwala ona na obsługę 1 czytnika Wiegand przez kontroler MC16.
Magistrala RACS CLK/DTA
Ekspander umożliwia obsługę 2 czytników serii PRT z adresami ID=0 i ID=1 przez kontroler MC16
Sygnalizacja pracy LED
| Wskaźnik | Kolor | Funkcja |
|---|---|---|
| STA | Czerwony/Zielony | Sygnalizacja aktualnego stanu uzbrojenia strefy alarmowej (Tryb uzbrojony/rozbrojony) |
| OPN | Zielony | Sygnalizacja odblokowania drzwi |
| SYS | Pomarańczowy | Różne funkcje sygnalizacyjne, w tym błędy |
| LINK | Zielony | Sygnalizacja przepływu danych na magistrali RS485 |
Linie wejściowe
Ekspander udostępnia 2 linie wejściowe IN1 i IN2 typu NO i NC. Typy wejść ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje przypisuje się poszczególnym wejściom w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wejścia.
Linie wyjściowe
Ekspander udostępnia 1 wyjście tranzystorowe OUT1 i 1 wyjście przekaźnikowe REL1 ze stykami NO/NC o obciążalności 30V/1,5A. Parametry elektryczne wyjść takie jak polaryzacja ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje poszczególnym wyjściom przypisuje się w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wyjścia z ustaleniem ich priorytetów.

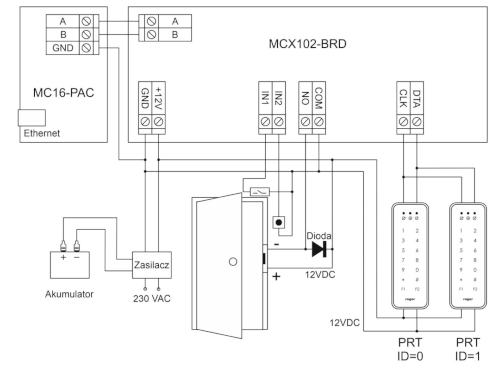

Rys.1 - Typowa obsługa przejścia z czytnikami PRT
