Ekspander we/wy MCX2-BRD
Ekspander wejścia wyjścia MCX2BRD
- dwa wejść typu NO/NC/EOL/DEOL/TEOL
- zasilanie: 12V DC
- pobór prądu: 30mA
- dwa wyjścia przekaźnikowe NO/NC o obciążalności 1.5A/30V
- możliwość pracy wejść w trybie Double Wiring
- komunikacja z kontrolerem przez RS485
- maks. odległość: 1200m licząc po kablu od urządzenia nadrzędnego
- definiowanie polaryzacji spoczynkowej linii wyjściowej
- czas reakcji wejść definiowany w zakresie: 50 - 5000 ms
- sygnalizacja stanu załączenia wyjścia na wskaźniku LED
- konfiguracja i aktualizacja poprzez aplikacje RogerVDM (RS485)
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: 50g
- wymiary (szer./wys./dł.): 54x80x20mm
- gwarancja: 36 miesięcy
MCX2-BRD to expander linii wejściowych i wyjściowych przeznaczony do wykorzystania w systemie RACS5. Urządzenie umożliwia zwiększenie ilości dostępnych linii, wejściowych oraz wyjściowych w systemie. Linie te są wykorzystywane m.in. do podłączenia zamków, czujników, przycisków, urządzeń sygnalizacyjnych, itp. Expander posiada interfejs RS485 za pośrednictwem, którego są podłączone do magistrali komunikacyjnej kontrolera MC16.
Zasilanie
Ekspander wymaga zasilania z napięcia stałego w zakresie 11-15V. Napięcie to może być doprowadzone z ekspandera MCX2D lub MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 lub z osobnego zasilacza. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Dobór właściwych przekrojów przewodów jest szczególnie krytyczny w sytuacji, gdy urządzenie jest zasilane ze źródła znajdującego się w znacznej odległości. W takim przypadku należy rozważyć użycie dodatkowego zasilacza umieszczonego blisko urządzenia. Minus takiego dodatkowego zasilacza należy połączyć z minusem kontrolera (GND) przy pomocy przewodu o dowolnie małym przekroju.
Magistrala RS485
Komunikację ekspandera z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kabla. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia.
Sygnalizacja pracy LED
| Wskaźnik | Symbol | Kolor | Funkcja |
|---|---|---|---|
| PWR |  |
Zielony | Wskaźnik sygnalizuje zasilanie ekspandera |
| LINK |  |
Czerwony | Wskaźnik sygnalizuje komunikację na magistrali RS485 |
| REL1-REL8 | - | Czerwony | Wskaźniki sygnalizują załączenie skojarzonego przekaźnika |
Linie wejściowe
Ekspander udostępnia parametryczne linie wejściowe ogólnego przeznaczenia typu NO, NC, 3EOL/DW/NO i 3EOL/DW/NC. Typy i parametry elektryczne wejść takie jak czas reakcji i rezystory parametryzujące ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje przypisuje się poszczególnym wejściom w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wejścia.
Linie wyjściowe
Ekspander udostępnia wyjścia przekaźnikowe ze stykami NO/NC. Parametry elektryczne wyjść takie jak polaryzacja ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje poszczególnym wyjściom przypisuje się w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wyjścia z ustaleniem ich priorytetów.

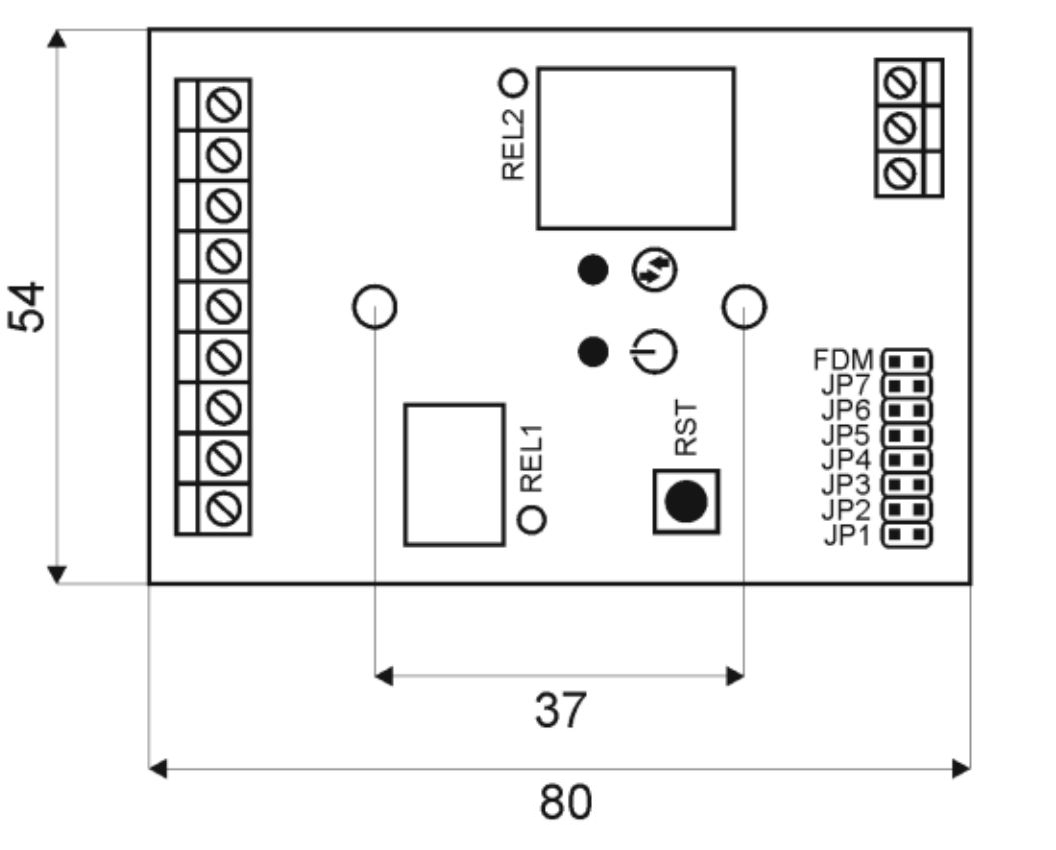

Wymiary
