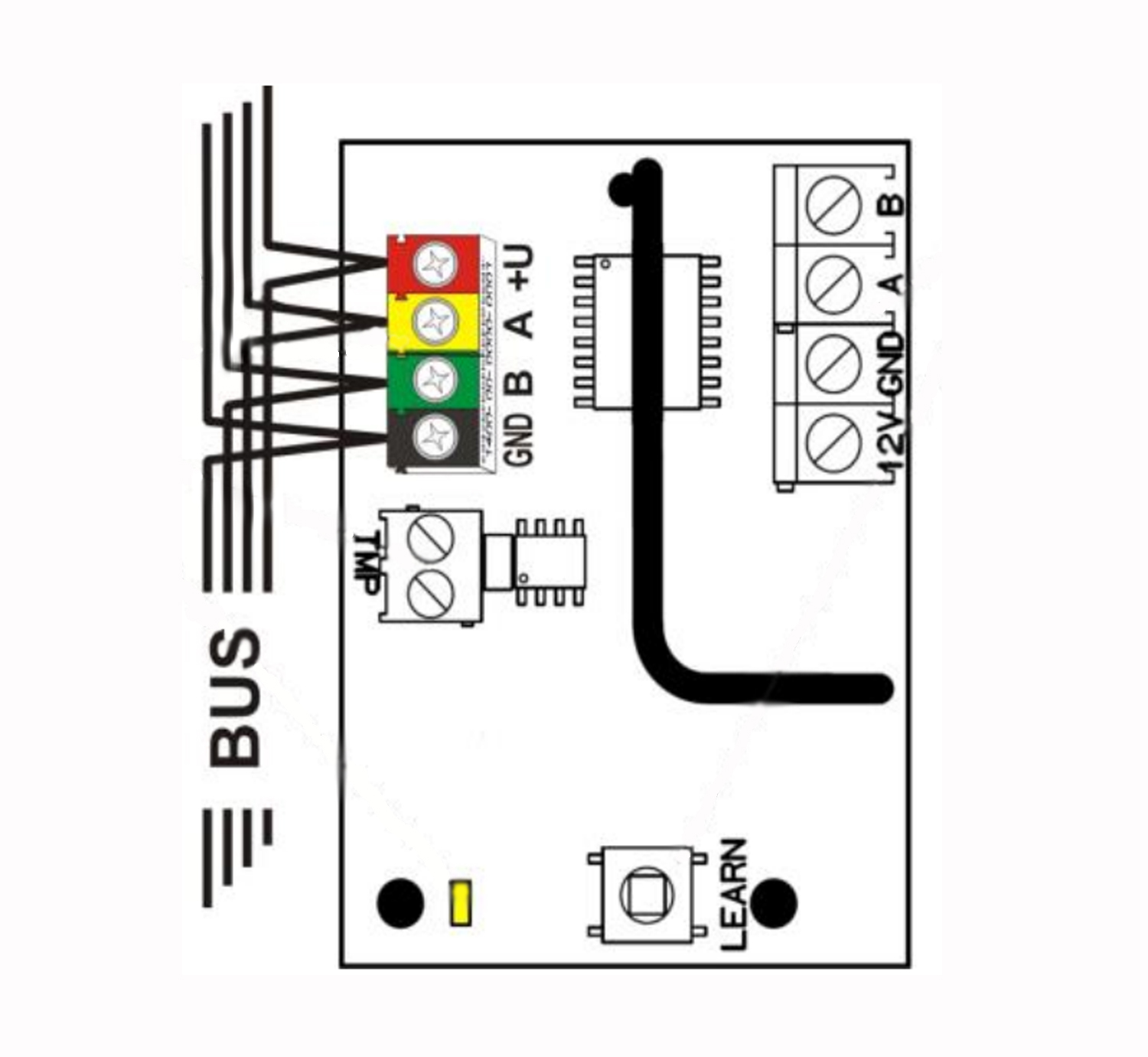

JA-121T Konwerter magistrali BUS/RS485
- typ transmisji: dwukierunkowa ASCII
- zasilanie wyjściowe:
- urządzenia zewnętrzne 12V DC (6 - 28V)
- napięcie pracy RS485 5V (4,75 - 5,25 V)
- prąd wyjściowy: 12mA
- separacja galwaniczna: 4kV
- zasięg transmisji: 3m
- klasa zabezpieczenia: Grade 2, zgodnie z EN 50131-1, EN 50131-3
- klasa środowiskowa zgodna z EN 50131-1: II, wewnątrz
- temp. pracy: -10°C ~ 40°C
- pobór prądu w trakcie czuwania: 10mA
- zasilanie wejście: z magistrali BUS 12V (9 - 15V)
- wymiary: 52x38x14mm
- gwarancja: 5 lat
Moduł konwertera magistrali BUS na RS-485 JA 121T
JA-121T to uniwersalny konwerter magistrali BUS systemu alarmowego JABLOTRON 100 na RS-485, transmisja sygnałów odbywa się w obydwu kierunkach. Stosowany jest w przypadku integracji systemu alarmowego z inteligentnymi urządzeniami elektronicznymi podpiętymi w instalacjach budynków. Konwerter zawiera układy separacji galwanicznej wymiarowane na napięcie próbne 4kV. Dane przesyłane są w przypadku zmiany stanu lub na żądanie. W trybie pasywnym dane przesyłane są tylko na żądanie.
|
|
Sposób działaniaKomunikacja linii szeregowej RS-485 jest kodowana w stadardzie ASCII, szybkość transmisji wynosi 9600 bodów, schemat ułożenia danych do transmisji 8N1 (8 bitów danych, brak parzystości, 1 baza zatrzymania). Kontrola jest realizowana przez zastosowanie licznych komend (pełna lista komend w instrukcji), ważną składnią ciągu przesyłanych informacji jest komenda kodu miejsca. Urządzenie jest adresowalne i zajmuje jeden adres w systemie alarmowym JA-100. |
