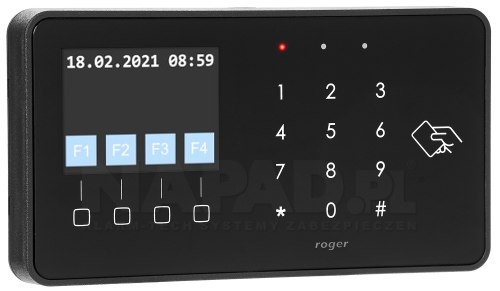

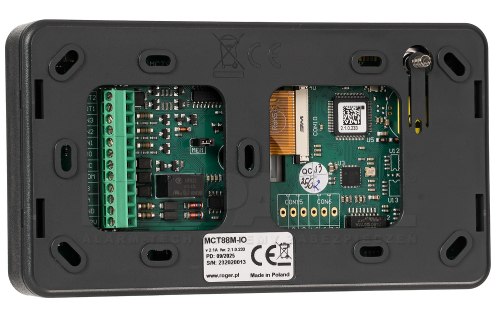

Wewnętrzny czytnik zbliżeniowy z klawiaturą i wyświetlaczem MCT88M-IO
Terminal dostępu MCT88M-IO
- dedykowany do systemu RACS5
- obsługa kart 13,56MHz MIFARE Ultralight/Classic/DESFire/PLUS
- praca w trybie terminalowym
- zasilanie: 12V DC
- trzy wejścia parametryczne typu NO/NC
- dwa wyjścia tranzystorowe o obciążalności 150mA/15V
- jedno wyjście przekaźnikowe o obciążalności 1,5A/30V
-
zasięg odczytu:
- Mifare i NFC: do 7cm
- Bluetooth: do 10 m
- interfejs komunikacyjny: RS485, Ethernet (LAN)
- klasa szczelności: IP41
- średni pobór prądu: 110mA
- wbudowana klawiatura dotykowa
- cztery klawisze funkcyjne
- kolorowy wyświetlacz matrycowy
- identyfikacja mobilna za pośrednictwem telefonu z NFC lub Bluetooth
- rekomendowany jako terminal Rejestracji Czasu Pracy
- trzy statusowe wskaźniki LED
- klawiatura dotykowa z podświetleniem
- wbudowany głośnik
- czujnik antysabotażowy (Tamper)
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C,
- wilgotność: 10% ~ 95%
- waga: ok. 190g
- wymiary: 155,5x85x21,5mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
MCT88M-IO to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Urządzenie posiada kolorowy wyświetlacz graficzny, klawiaturę dotykową z 4 klawiszami funkcyjnymi oraz czytnik kart MIFARE Ultralight/Classic/DESFire/Plus. Identyfikacja użytkowników na terminalu może odbywać się za pomocą kodów PIN, kart zbliżeniowych MIFARE oraz urządzeń mobilnych wyposażonych w technologię NFC (Near Field Communication) lub BLE (Bluetooth Low Energy). MCT88M-IO może być podłączony do magistrali RS485 kontrolera dostępu MC16. Alternatywnie MCT88M-IO może być podłączony do wirtualnego kontrolera dostępu poprzez sieć Ethernet (LAN). W przypadku podłączenia do kontrolera MC16 urządzenie może funkcjonować jako terminal kontroli dostępu i/lub rejestracji czasu pracy jak też do sterowania systemem kontroli dostępu z uwzględnieniem oferowanej przez system RACS 5 automatyki budynkowej. W przypadku podłączenia do kontrolera wirtualnego urządzenie może funkcjonować jako terminal POS lub terminal kontroli wypożyczeń wyposażenia.
Zasilanie
Terminal wymaga zasilania z napięcia stałego w zakresie 11-15V. Napięcie to może być doprowadzone z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 lub z osobnego zasilacza. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Dobór właściwych przekrojów przewodów jest szczególnie krytyczny w sytuacji, gdy urządzenie jest zasilane ze źródła znajdującego się w znacznej odległości. W takim przypadku należy rozważyć użycie dodatkowego zasilacza umieszczonego blisko urządzenia. Minus takiego dodatkowego zasilacza należy połączyć z minusem kontrolera (GND) przy pomocy przewodu o dowolnie małym przekroju.
Magistrala RS485
Komunikację terminala z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. Magistralę tą można kształtować w sposób swobodny stosując topologie gwiazdy i drzewa a także ich kombinacje. Nie dopuszcza się jednak stosowania topologii pętli. Nie jest wymagane stosowanie rezystorów terminujących na końcach linii transmisyjnych magistrali komunikacyjnej RS485. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kablam niemniej preferowana jest nieekranowana skrętka komputerowa. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia.
Interfejs Ethernet
Interfejs Ethernet terminala MCT88M-IO może być wykorzystywany do komunikacji w sieci LAN z kontrolerem wirtualnym, który funkcjonuje jako usługa Windows na komputerze/serwerze. Kontroler wirtualny umożliwia funkcjonowanie MCT88M-IO jako terminala PoS lub terminala kontroli wypożyczeń.
Sygnalizacja pracy LED
Wskaźnik | Kolor | Funkcja wbudowana |
---|---|---|
LED STATUS | Czerwony/Zielony | Domyślnie wskaźnik świeci na czerwono. W przypadku przypisania terminala do strefy alarmowej, wskaźnik sygnalizuje uzbrojenie (czerwony) lub rozbrojenie (zielony). |
LED OPEN | Zielony | Wskaźnik sygnalizuje przyznanie dostępu |
LED SYSTEM | Pomarańczowy | Wskaźnik domyślnie sygnalizuje odczyt karty i może sygnalizować różne funkcje systemowe w tym awarię urządzenia. |
Czujnik antysabotażowy
Wbudowany czujnik antysabotażowy (Tamper) umożliwia detekcję otwarcia obudowy terminala jak też oderwania jej od podłoża. Czujnik jest na stałe podłączony do linii wejściowej terminala. Nie wymaga on konfiguracji niskopoziomowej ani dodatkowych czynności instalacyjnych ale istotne jest by zamontować panel przedni terminala tak by czujnik antysabotażowy był dociśnięty do podstawy terminala. Czujnik wymaga konfiguracji wysokopoziomowej polegającej na przypisaniu funkcji [133] Tamper – klucz stały na poziomie Płyty głównej kontrolera w drzewku nawigacyjnym programu VISO.

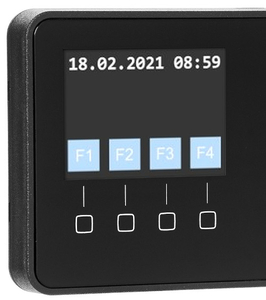

Wyświetlacz
Terminal jest wyposażony w kolorowy wyświetlacz graficzny wyświetlający do 4 liniji każda po 16 znaków. Wyświetlacz jest konfigurowalny w zakresie kolorów tła i czcionki w ramach konfiguracji niskopoziomowej (RogerVDM) a w zakresie wyświetlanej treści w ramach konfiguracji wysokopoziomowej (VISO) poleceniem Wyświetlacze w drzewku nawigacyjnym programu VISO co opisano w nocie aplikacyjnej AN011. Dodatkowo domyślne ikony klawiszy funkcyjnych, grafikę ekranu powitalnego i grafikę wygaszacza można modyfikować wykorzystując kartę pamięci urządzenia.

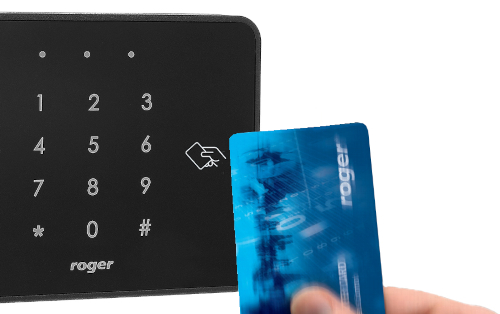

Czytnik Mifare
Nowoczesny czytnik MCT88M-IO zostały zaprojektowany do współpracy z transponderami w standardzie 13.56MHz MIFARE Ultralight/Classic/PLUS oraz DESFire. Czytnik może być skonfigurowany do odczytu następujących numerów: CSN.
Urządzenia mobilne
Terminal MCT88M-IO umożliwia identyfikację użytkowników za pomocą urządzeń mobilnych w oparciu o technologie NFC oraz Bluetooth. W przypadku identyfikacji przy wykorzystaniu technologii Bluetooth zasięg odczytu może sięgać do kilku metrów. Pozostałe metody wymagają zbliżenia identyfikatora do czytnika na odległość kilku centymetrów. Identyfikacja mobilna wymaga zainstalowania w telefonie aplikacji Roger Mobile Key dostępnej dla systemu iOS oraz Android.
Sposób działania

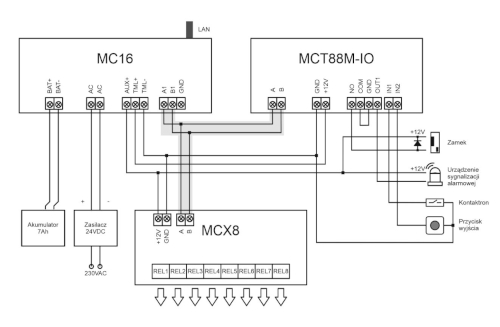

Terminal po podłączeniu do kontrolera dostępu MC16 może być wykorzystywany do realizacji funkcji kontroli dostępu i rejestracji czasu pracy (RCP). Terminal może również współpracować z kontrolerem MC16 z wykorzystaniem ekspanderów MCX2D/MCX4D jak w zestawach typu M16-PAC-KIT. Różne scenariusze współpracy z kontrolerem MC16 przedstawiono w nocie aplikacyjnej AN002.
Wbudowane linie wejścia / wyjścia
Terminal MCT88M-IO posiada wbudowane trzy linie wejściowe, dwa wyjścia tranzystorowe oraz jedno wyjście przekaźnikowe. Obecność tych linii umożliwia kompleksową realizację obsługi przejścia bez konieczności stosowania dodatkowych ekspanderów. Po zamontowaniu dodatkowego czytnika MCT możliwa jest obustronna kontrola przejścia. Czytnik MCT88M-IO znajduje najczęściej zastosowanie do obsługi przejść wewnętrznych, wobec których nie ma wymogu wysokiego poziomu bezpieczeństwa a zagrożenie sabotażem jest niewielkie lub, jego wystąpienie nie niesie za sobą krytycznych skutków.
Terminal vendingowy (PoS)
Terminal MCT88M-IO po podłączeniu do wirtualnego kontrolera dostępu poprzez sieć Ethernet (LAN) może być wykorzystywany jako terminal POS. Kontroler wirtualny to Usługa Windows uruchomiona na komputerze, którą instaluje się jako składnik oprogramowania RogerSVC. Kontroler wirtualny w oparciu o terminal MCT88M-IO jest w stanie nadzorować wydawanie produktów. Wyboru danego produktu do wydania dokonuje się poprzez aktywowanie określonej linii wejściowej terminala lub poprzez użycie określonego klawisza funkcyjnego. Nazwa wybranego produktu jest widoczna na wyświetlaczu i po prawidłowej identyfikacji użytkownika na terminalu załączana jest określona linia wyjściowa terminala, do której z kolei może być podłączony podajnik/dozownik maszyny vendingowej. Jednocześnie kontroler wirtualny po wydaniu produktu odejmuje jego koszt od całkowitego limitu wydatków wcześniej przypisanego użytkownikowi przez operatora systemu. Użytkownik może z góry wykupić określoną ilość kredytów do wydania w maszynie lub też być rozliczany w momencie opuszczania obiektu czy też wymeldowania z hotelu. Stan wydatków użytkownika jest raportowany w programie VISO i może być udostępniany oprogramowaniu zewnętrznemu poprzez Serwer Integracji systemu RACS 5.
Nowoczesny system RACS 5
System RACS 5 jest grupą produktów oraz towarzyszącego mu oprogramowania przeznaczoną do realizacji funkcji fizycznej kontroli dostępu, automatyki budynkowej oraz systemu alarmowego w budynkach. RACS 5 jest łatwo skalowalny i może być stosowany w instalacjach o dowolnej wielkości począwszy od tych najmniejszych, bazujących na jednym przejściu do tych największych obsługujących biurowce, hotele czy stadiony. System kontroli dostępu RACS 5 obejmuje kontrolery wielu przejść serii MC16, czytniki zbliżeniowe MCT, ekspandery wejść/wyjść MCX, program zarządzający VISO oraz aplikację do konfiguracji niskopoziomowej RogerVDM.
Zadania realizowane przez system RACS 5 |
---|
Kontrola dostępu do pomieszczeń i wind |
Sterowanie systemem alarmowym z poziomu punktów logowania |
Prezentacja stanu systemu alarmowego na punktach logowania |
Realizacja elementów automatyki budynkowej |
Monitorowanie pracy systemu w czasie rzeczywistym |
Rejestracja zdarzeń w trakcie pracy systemu |
Przygotowywanie danych wejściowych dla rozliczania czasu pracy |
Dostęp do bazy danych systemu za pomocą interfejsu programowego |
Specyfikacja techniczna
Główne | |
---|---|
Nominalne 12VDC, dopuszczalne 10-15VDC | Napięcie zasilania |
Pobór prądu (średni) | 110 mA |
Wejścia | Trzy wejścia parametryczne (IN1..IN3) elektrycznie połączone wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V |
Wyjście przekaźnikowe | Jedno wyjście przekaźnikowe REL1 z jednym izolowanym stykiem NO/NC, maks. obciążenie 30V/1.5A |
Wyjścia tranzystorowe | Dwa wyjścia tranzystorowe (OUT1, OUT2) typu otwarty kolektor, maks. obciążenie 15VDC/150mA |
Ochrona antysabotażowa (TAMPER) | Otwarcie obudowy raportowane metodą programową do kontrolera dostępu |
Metody identyfikacji |
Karty ISO/IEC14443A MIFARE Ultralight, Classic, Desfire EV1 i Plus Urządzenia mobilne (Android, iOS) zgodne z NFC Urządzenia mobilne (Android, iOS) zgodne z Bluetooth Low Energy v4.1 |
Zasięg odczytu |
Do 7 cm dla kart MIFARE i komunikacji NFC Do 10 m dla BLE - zależy od warunków otoczenia i modelu danego urządzenia mobilnego. Moc sygnału radiowego terminala można zwiększać w ramach konfiguracji niskopoziomowej |
Odległości | Do 1200 m pomiędzy kontrolerem i terminalem (RS485) |
Klasa szczelności | IP41 |
Temperatura pracy | 5°C ~ 40°C |
Wilgotność | 10% ~ 95% (bez kondesnacji) |
Waga | ok. 190g |

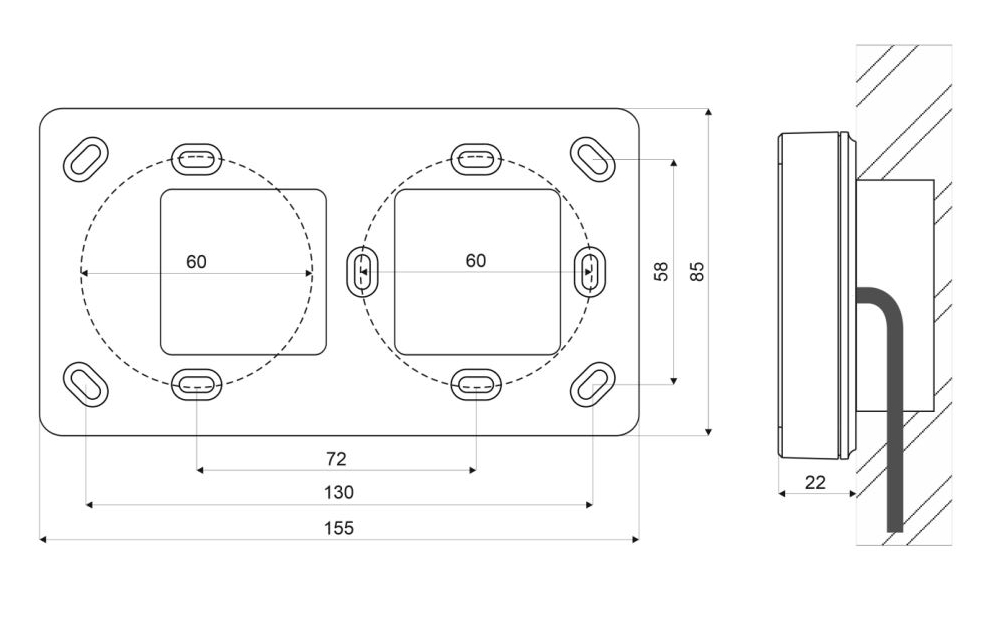

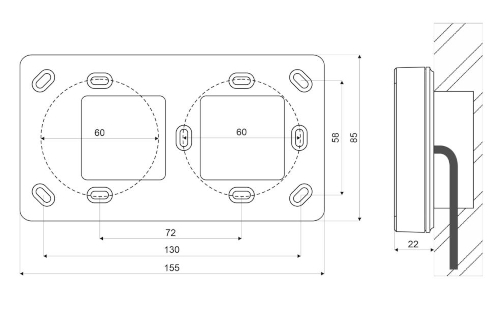

Wymiary (szer./wys./dł.) | 155,5x85x21,5mm |
