Czujnik sejsmiczny VD 500

Product code: 9864

GTIN:

Detektor sejsmiczny VD500 z trzema niezależnymi kanałami detekcji

zasięg detekcji: do 5m (zależne od materiału)
regulacja czułości
zasilanie: 8 ~ 30V DC
pobór prądu w stanie:
- czuwania: 7,5mA (12V), 4.6mA (24V)
- alarmu: 8mA (12V), 5.1mA (24V)
wysoką odporność detektora na zakłócenia z otoczenia
wyjście alarmowe: przekaźnik, NC

alarm termiczny
obudowa: metalowa, szara
klasa szczelności: IP43
atesty: VdS klasa C, zgodny z CE
ochrona sabotażowa (przed otwarciem i oderwaniem)
klasa zabezpieczenia: Grade 3
wymiary: 86x41x23mm (szer./wys./dł.)
gwarancja: 24 miesiące

Czujnik sejsmiczny VD 500

Product code: 9864

GTIN:

€ 182,48

€ 148,36 net

Quantity

pcs.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Montowany na stalowym i betonowym podłożu, zapewnia skuteczną ochronę skarbców, sejfów, kas pancernych, bankomatów, pomieszczeń i szaf na broń, ścian, stropów, itp. Sygnalizowane są wszelkie próby sforsowania obiektu za pomocą ładunków wybuchowych lub narzędzi specjalnych jak wiertarki, obcinarki tarczowe, szlifierki czy niektóre narzędzia termiczne. Niezawodność działania detektora zapewniają: wbudowany (automatycznie lub zdalnie uruchamiany) układ samo-testowania, trzy niezależne kanały detekcji z cyfrowym przetwarzaniem zarejestrowanych zdarzeń przez mikrokontroler o zaawansowanym algorytmie obróbki sygnału oraz dopasowane cztery programy ochrony. Detektor jest wyposażony w czujnik temperatury z wmontowaną opcją alarmu termicznego, uruchamianego przy temperaturze powyżej 75°C. Ponadto wyposażony jest w czujniki oderwania od podłoża i otwarcia pokrywy. Przy instalacji na podłożu ceglanym lub betonowym zaleca się stosowanie płyty montażowej MP 500. Bieżący stan detektora monitorowany jest diodą LED. Wbudowany interfejs dla PC pozwala dynamicznie odczytywać i rejestrować wskazania detektora. Montowanie detektora na betonowych i ceglanych powierzchniach ułatwia specjalna płyta montażowa wraz z dodatkowymi śrubami i bolcem. Przy montażu na wolnym powietrzu w niedogodnych warunkach atmosferycznych lub w chłodnych pomieszczeniach, należy skorzystać z obudowy ochronnej WH 500 z elementem grzewczym.

Główne cechy

Miniaturowy detektor sejsmiczny dla aplikacji o ograniczonej przestrzeni
24-godzinny nadzór skarbców, sejfów, nocnych depozytów, bankomatów, mocnych drzwi pokoju i ścian, itp.
Zaawansowany system DSP w oparciu o mikrokontroler
System filtrowania szumów zapewniający wysoką odporność na zakłócenia środowiska
Wykrywanie chwilowych wysokich amplitud uderzeniowych
Programowalny poziom ataków o średniej energii
Łatwa regulacja czułości za pomocą przełącznika DIP
Wbudowane ustawienia ochrony bankomatów i sejfów depozytowych
Programowalny tryb użytkownika
Wbudowana dioda LED jako wskaźnik alarmu
Wbudowany generator auto-testu

Wejście TEST o podwójnej funkcji:
Zdalne wyzwalanie auto-testu
Programowalny tryb klucza alarmu: zatrzask lub auto-reset
Wyjście do zewnętrznej diody LED
Ochrona przed sabotażem (otwarcie pokrywy)
Wykrywanie oderwania pokrywy
Alarm przy temperaturze > 75 ⁰ C lub wzroście > 6 ⁰ C/min
Szeroki zakres napięcia zasilania – od 8 ~ 30 V
Sygnalizacja niskiego napięcia
Certyfikaty: VdS, Techom i inne

Zastosowanie

Detektor może być montowany na dowolnym podłożu w miejscu zagrożonym wtargnięciem intruza. Niemniej jednak należy uwzględnić:

konstrukcję oraz materiał chronionej powierzchni
usytuowanie detektora w obrębie, słupków, złączy, zawiasów okien, drzwi, itp
inne drgania mające wpływ na działanie detektora

Różnice między wstrząsowym a sejsmicznym detektorem

Detektory wstrząsowe Detektory sejsmiczne

Detektory wstrząsowe

Rejestrują wibracje z określoną amplitudą drgań i krótkim czasem występowania. Przeznaczone do zabezpieczania ścian, drzwi i okien w różnego typu obiektach. Sygnalizują próby sforsowania zabezpieczanych powierzchni za pomocą tępych narzędzi, stosowanych z użyciem dużej siły. Ich działanie, oparte na cyfrowym przetwarzaniu zarejestrowanych zdarzeń za pomocą mikrokontrolera o zaawansowanym algorytmie obróbki sygnału, zapewnia niezawodność detekcji i odporność na zakłócenia z zewnątrz. Wrażliwość na drgania o niskiej częstotliwości, występujące w miękkich materiałach budowlanych, jest neutralizowana.

Detektory sejsmiczne

Rejestrują wibracje o niskiej amplitudzie drgań i długim czasie występowania. Wymagany (dłuższy) czas występowania określonych wibracji zwiększa odporność detektorów na zakłócenia. Stosowane są zazwyczaj do zabezpieczania twardych powierzchni betonowych lub ze stali gdzie może (przy próbie włamania) wystąpić użycie dużej siły lub zastosowane mogą być narzędzia specjalne. Typowymi obiektami do ochrony z użyciem detektorów sejsmicznych są sejfy, kasy pancerne, betonowe ściany skarbców, bankomaty, wrzutnie depozytowe, itp. Stosowane w naszych detektorach piezoelektryczne przetworniki generują sygnały elektryczne, proporcjonalne do siły wibracji.

Specification

Główne
Napięcie zasilania	8 ~ 30V DC
Czas stabilizacji	5s po włączeniu zasilania
Tętnienia maksymalne	2Vpp (@ 12V DC)
Pobór prądu (czuwanie)	7.5mA @ 12V DC /4.6 @ 24V DC
Pobór prądu (alarm)	8.4mA @ 12V DC / 5.1 @ 24V DC
We. TEST, stan Low/High	0 - 1V (stan domyślny) / 3 - 30V
Wyjście alarmowe	Przekaźnik, NC, rez. <30Ω
Czas podtrzymania alarmu	2.5s w trybie auto-reset
Maks. obciążenie	35V/100mA
Alarm niskiego napięcia	<7.5V DC
Alarm termiczny	75⁰C lub wzrost 6⁰C/minutę (minimum)
Zabezp. antysabotażowe	Mikroprzełącznik, NC
Maks. obciążenie	35V/50mA
Zdarzenia wykrywane	Otwarcie obudowy, oderwanie od podłoża
Zgodność z	CE, RoHS, WEEE, EN 50130-4, EN 50130-5 klasa IIIA, SBSC Nr 13-573 klasa 4, VdS G 114006 klasa C, PD 6662:2017
Kat. ochronna obudowy	IP 43, IK07
Wilgotność	Maks. 95% wilgotności względnej
Temperatura pracy	-40⁰C ~ +70⁰C
Wymiary (szer./wys./dł.)	85.5x22.5x40.5mm

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla Czujnik sejsmiczny VD 500

Download all


Instrukcja obsługi [PL]	User manuals	352.5 KB	Download
Certyfikat stopnia ochrony [PL]	Certificates	2.6 MB	Download
Certyfikat VDS [EN/DE]	Certificates	390.1 KB	Download
Deklaracja zgodności [PL]	Certificates	332.3 KB	Download
Karta katalogowa [PL]	Data sheets	1.8 MB	Download

Tutorial videos

Wiecej filmów

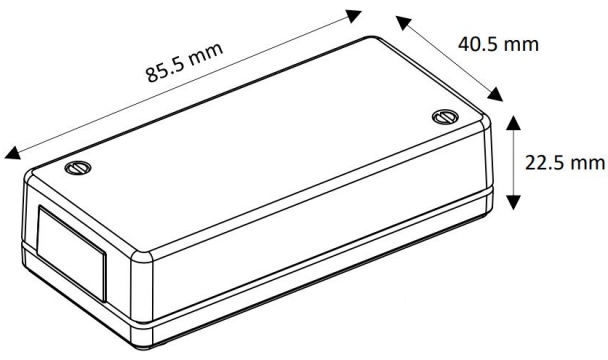

Dimensions
