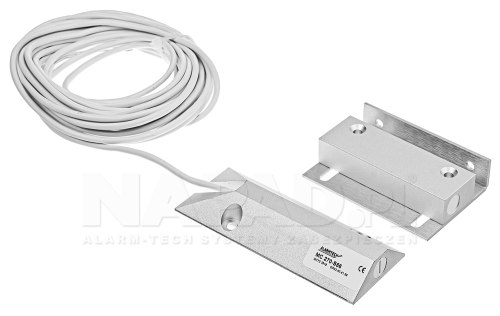

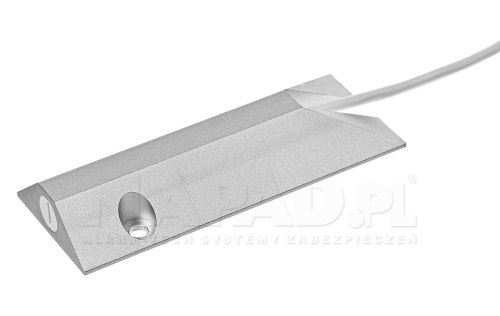

MC 270-S56 - czujnik kontaktronowy
MC 270-S56 - Czujnik magnetyczny do pracy w trudnych warunkach
- kontaktron najazdowy
- ochrona przed działaniem zewnętrznego pola magnetycznego
- styk: N.C.
-
odległość zamknięcia styków kontaktronu:
- drewno: 36mm
- stal: 30mm
- obudowa: aluminiowa
- klasa szczelności: IP67
- długość przewodu: 6m
- max. napięcie: 48V DC
- max. prąd: 500mA
- max. obciążenie: 10W
- kolor: srebrny
- klasa zabezpieczenia: Grade 3
-
w modelu MC 270-S56T:
- dodatkowa osłona przewodu ze stali nierdzewnej 1m
- przewód czterożyłowy
- magnes: Alnico 5
- temperatura pracy: -40°C ~ 70°C
- wymiary (szer./wys./dł.):
- część kontaktronowa: 103x15x40mm
- część magnetyczna: 73.5x30x30mm
- gwarancja: 24 miesiące
MC 270-S56 jest kontaktem magnetycznym przeznaczonym do pracy w trudnych warunkach, stosowanym w systemach sygnalizacji włamania i napadu jak również w systemach kontroli dostępu, do sygnalizacji nieautoryzowanego otwarcia okien, drzwi i bram przemysłowych oraz przed atakiem zewnętrznym polem magnetycznym. Część do montażu na podłodze wytrzyma ciężar samochodu. Kontakty magnetyczne nie powinny być instalowane w pobliżu silnych pól magnetycznych.
Zasada działania
Kontakt magnetyczny MC 270-S56 posiada dwie części: część z przełącznikiem kontaktronowym i część z magnesem. W pozycji neutralnej przełącznik kontaktronowy pozostaje zamknięty, pod wpływem sił pola magnetycznego współpracującego magnesu. W przypadku gdy współpracujący magnes jest oddalony od części kontaktowej, oddziaływanie pola magnetycznego na kontaktron zanika, powodując zmianę pozycji przełącznika z zamkniętej na otwartą. Otwarty kontaktron uruchamia przypisaną sygnalizację alarmową.
MC 270-S56 wyposażony jest w dodatkowe zabezpieczanie chroniące przełącznik kontaktronowy przed działaniem zewnętrznego pola magnetycznego (poza instalowanym układem). W chwili zastosowania zewnętrznego pola magnetycznego, kontaktron sabotażowy uruchamia alarm. Uruchomienie alarmu następuje również poprzez zmniejszenie dystansu między przełącznikiem kontaktronowym a częścią magnetyczną. Dystans ten nazywany jest odległością sabotażową.
Kontakty o podwyższony poziomie bezpieczeństwa Grade 3
W celu zwiększenia poziomu bezpieczeństwa kontaktron został wyposażony w dodatkowe zabezpieczenie antysabotażowe chroniące przed oddziaływaniem zewnętrznego pola magnetycznego (spoza instalowanego układu), polegające na zastosowaniu dodatkowego kontaktronu z wewnętrznym magnesem tworzącego specjalną relację z magnesem zewnętrznym, co znacząco utrudnia jego oszukanie, przy czym uruchomienie alarmu następuje zarówno w momencie przyłożenia zewnętrznego pola magnetycznego, jak i w przypadku zmniejszenia dystansu pomiędzy przełącznikiem kontaktronowym a częścią magnetyczną.
Rys.1 - Uruchomienie sabotażu w chwili zastosowania zewnętrznego pola magnetycznego

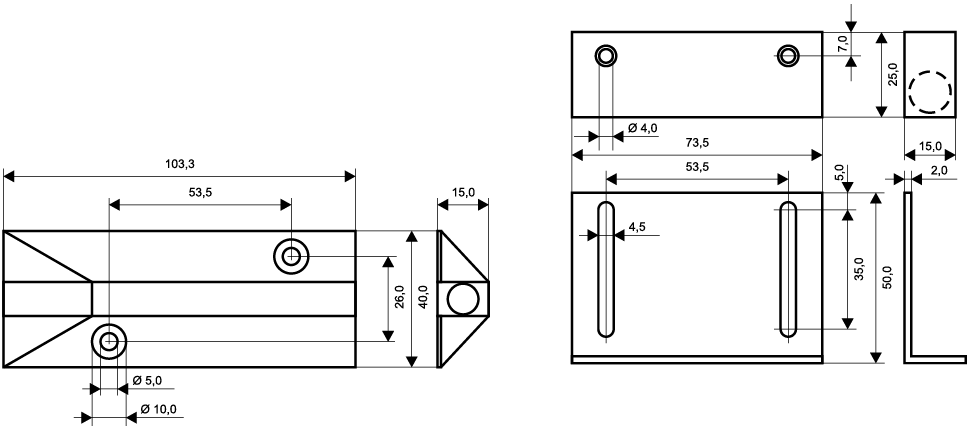

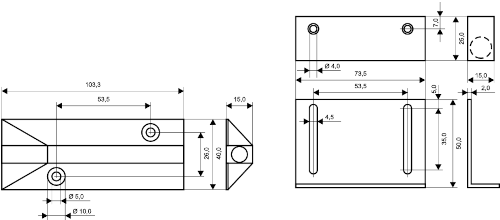

Dimensions
