Czujnik kontaktronowy MC 340-S32
Czujnik magnetyczny MC340-S32
- kontaktron wpuszczany
- styk: N.C.
- odległość zamknięcia styków kontaktronu:
- drewno: 35mm
- stal: 22mm
- obudowa: poliwęglanowa
- klasa szczelności: IP67
- długość przewodu: 2m
- max. napięcie przełączalne: 48V DC
- max. prąd przełączalny: 500mA
- max. obciążenie: 10VA
- klasa zabezpieczenia: Grade 2
- montaż na stali możliwy bez dodatkowych akcesoriów
- wyprowadzony przewód
- kolor: biały
- klasa środowiskowa: IIIA
- magnes: neodymowy (NdFeB)
- temperatura pracy: -40ºC ~ 70ºC
- wymiary (dł./śr.):
- część kontaktronowa: 26 x 23mm
- część magnetyczna: 20 x 23mm
- gwarancja: 24 miesiące
MC 340-S32 jest uniwersalnym kontaktem magnetycznym z funkcją przełącznika NC (połączenie czujnika MC 340-C z kołnierzem MC 300-S32). Urządzenie stosuje się w SSWiN oraz systemach kontroli dostępu w celu sygnalizacji nieuprawnionego otwarcia zabezpieczanych bram, okien i drzwi. Obydwa elementy czujnika, kontaktron i magnes, umieszczone są w wodoszczelnych, plastikowych, cylindrycznych obudowach. W zestawie znajduje się para zaciskowych kołnierzy montażowych MC 300-S32 (z magnesem w jednym), która umożliwia montaż czujki również w stali. Wodoodporna obudowa o wysokiej klasie szczelności IP67 umożliwia zastosowanie kontaktu wewnątrz pomieszczeń, jak i na otwartej przestrzeni. Magnes kontaktronu wykonano ze stopu Alnico 5 (aluminium-nikiel-kobalt), co zapobiega rozmagnesowaniu i zapewnia dużą stabilność pola magnetycznego przez cały czas działania czujnika.
Zasada działania
Kontakt magnetyczny MC 340 posiada dwie części: część z przełącznikiem kontaktronowym i część z magnesem. W pozycji neutralnej przełącznik kontaktronowy pozostaje zamknięty, pod wpływem sił pola magnetycznego współpracującego magnesu. W pozycji rozwartej, gdy współpracujący magnes jest oddalony od części kontaktowej, oddziaływanie pola magnetycznego na kontaktron zanika, powodując zmianę pozycji przełącznika kontaktronowego z zamkniętej na otwartą. Otwarty kontaktron uruchamia przypisaną sygnalizację alarmową. Kontakty magnetyczne nie powinny być instalowane w pobliżu silnych pól magnetycznych.
Instalacja
Część z przełącznikiem kontaktronowym powinna być zamontowana w nieruchomym elemencie monitorowanego obiektu (np. ościeżnicy drzwiowej, okiennej), magnes powinien być zainstalowany w ruchomej części (drzwi, okna). Kontakt i magnes powinny być montowane w ramie i ruchomym skrzydle monitorowanego obiektu - współosiowo. Przesunięcie osi, względem siebie, zmniejsza odległości pracy czujnika. Przed przystąpieniem do montażu, należy wywiercić otwory. Występy na plastikowych sworzniowych obudowach umożliwiają bezpośrednią instalację kontaktu w drewnie, w przygotowanych uprzednio otworach.

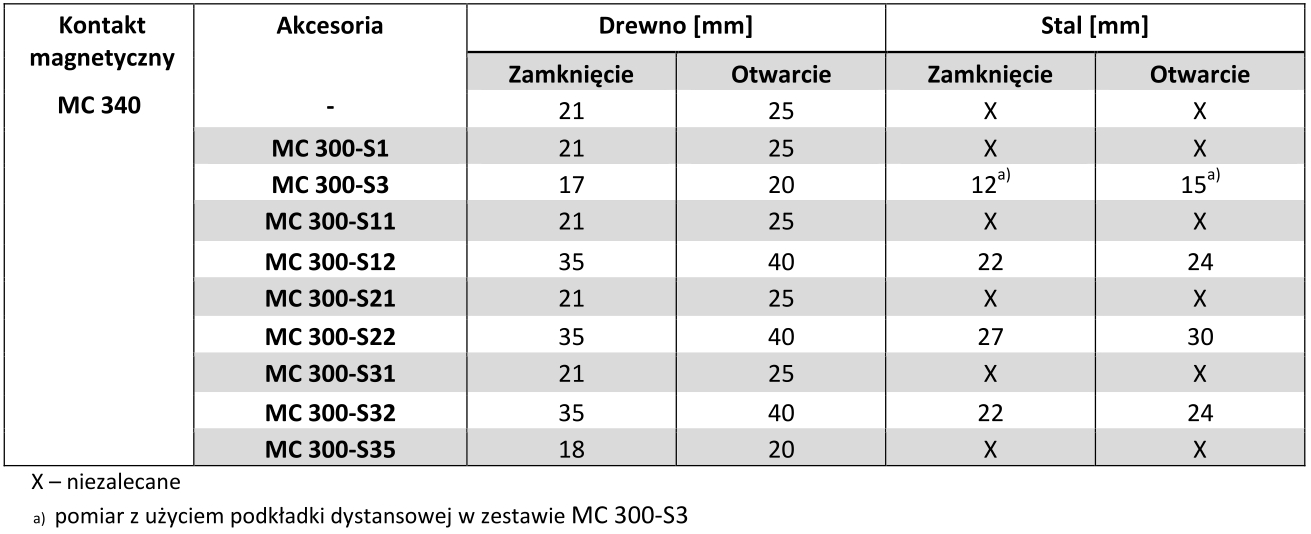

Rys.1 - Tabela porównania odległości dla kontaktów magnetycznych z serii MC 300.

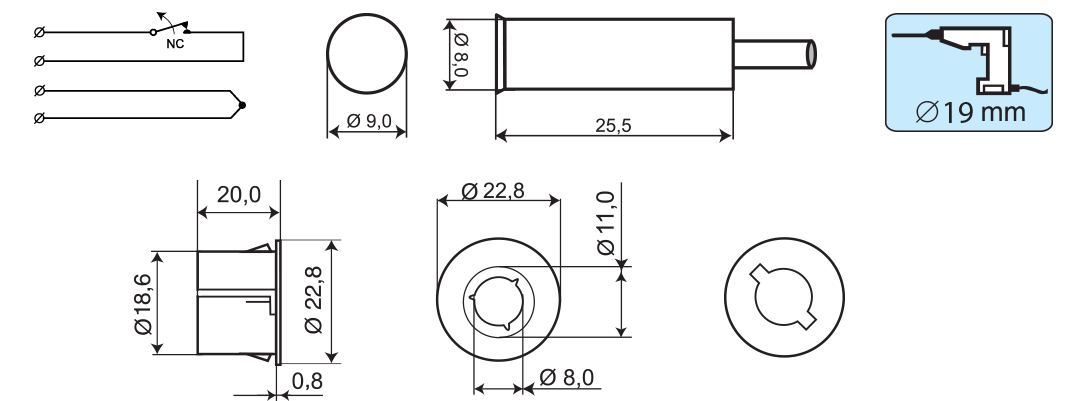

Dimensions
