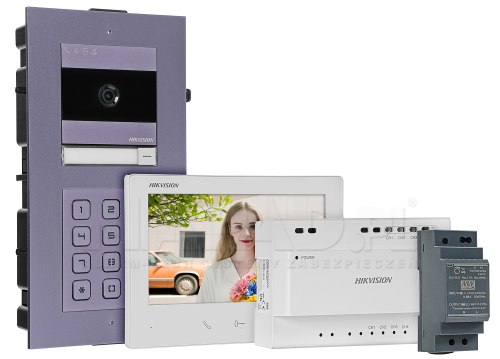

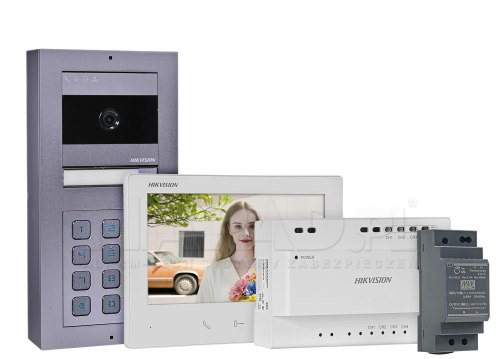

DS-KIS704EY-ACW2/Aluminum - zestaw wideodomofonowy 2-Wire HD
DS-KIS704EY/Aluminium - Zestaw wideodomofonowy jednorodzinny, 2-żyłowy (2-Wire HD)
- panel zewnętrzny: 1x DS-KD7003EY-IME2
- moduł klawiatury: 1x DS-KD-KP
- monitor: 1x DS-KH7300EY-WTE2/White
- dystrybutor: 1x DS-KAD7040EY

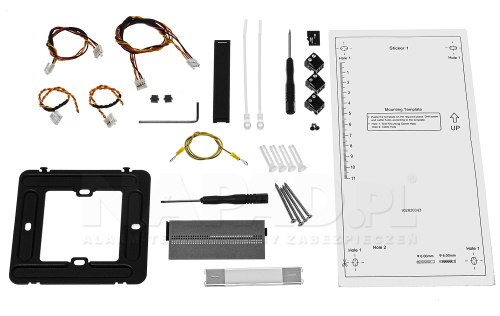

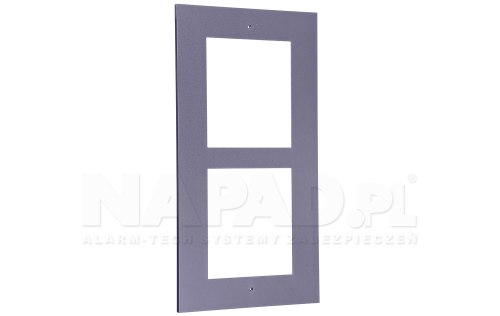

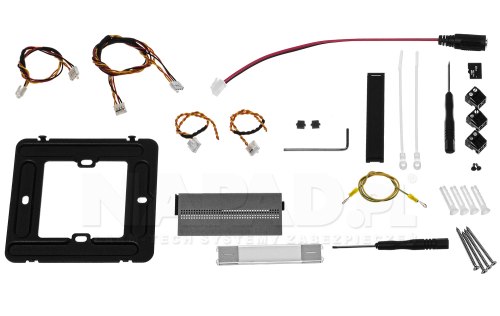

- panel montażowy:
- 1x DS-KD-ACW2 (natynkowy w zestawie z DS-KIS704EY-ACW2)
- 1x DS-KD-ACF2 (podtynkowy w zestawie z DS-KIS704EY-AFW2)

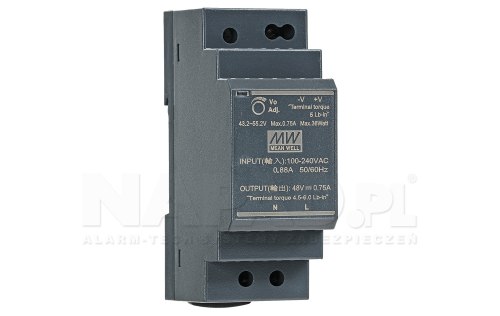

- zasilacz: 1x HDR-30-48 48V DC / 0,75A / 36W
Uwaga! Zestaw służy do połączeń z wykorzystaniem urządzeń serii 2-wire HD (z oznaczeniem EY). Brak możliwości nawiązania połączenia z urządzeniami starszego typu (bez oznaczenia EY)!
DS-KIS704EY to gotowy zestaw systemu wideodomofonowego przeznaczony do pracy w ramach 2-przewodowego systemu IP marki Hikvision II generacji - 2-wire HD (oznaczenie "EY"). Komplet złożony jest z modułu głównego stacji bramowej DS-KD7003EY-IME2/A wraz z natynkowym panelem montażowym DS-KD-ACW2 lub panelem podtynkowym DS-KD-ACF2 (zależnie od wybranego wariantu), eleganckiego monitora - DS-KD7300EY-WTE2/White, 4-kanałowego dystrybutora DS-KAD7040EY i zasilacza HDR-30-48.
-

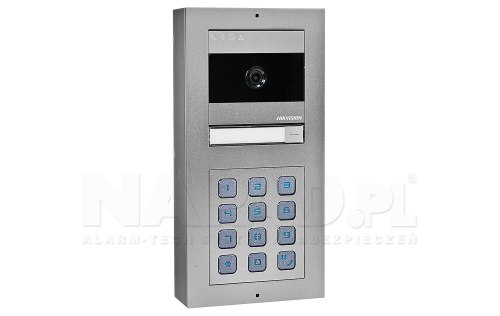

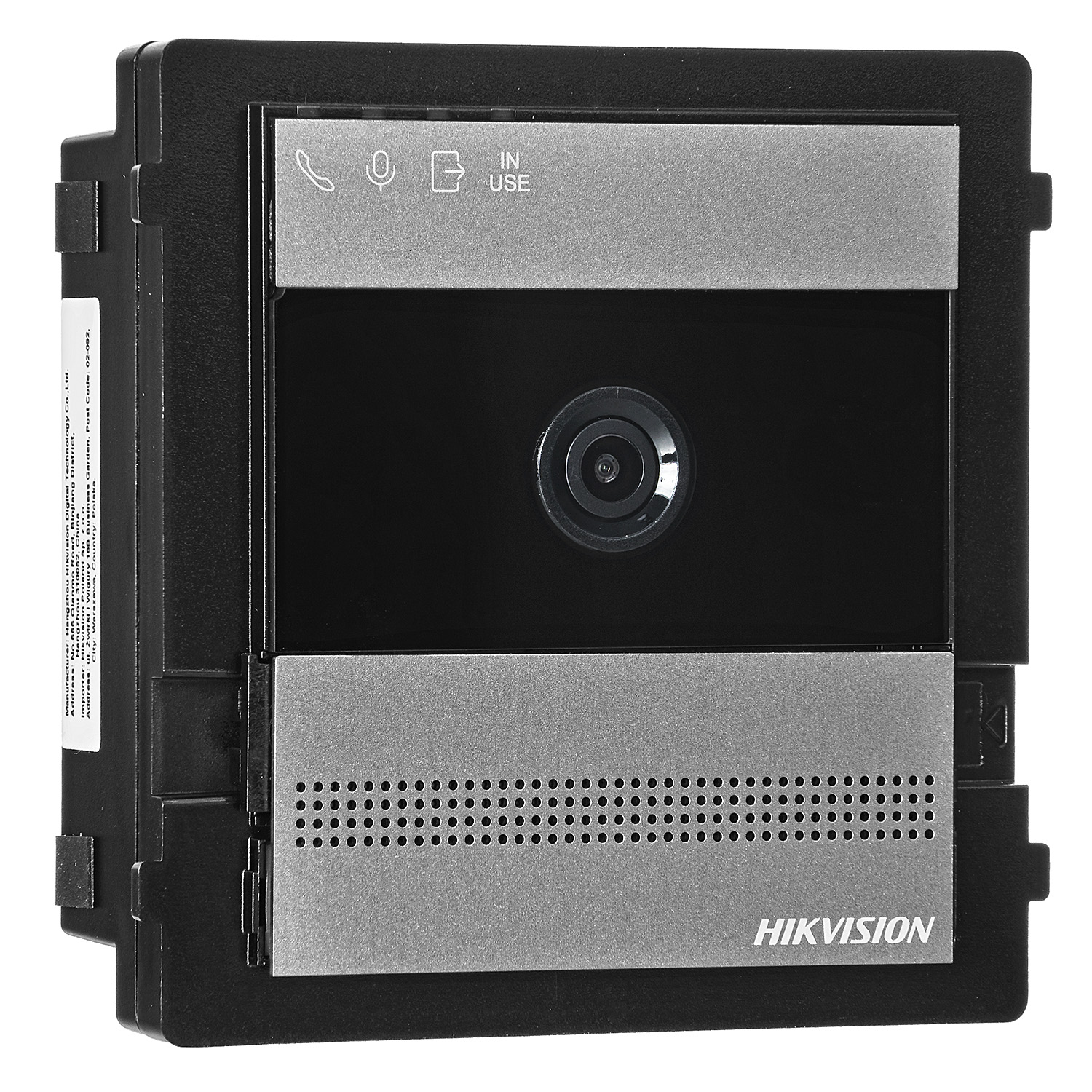

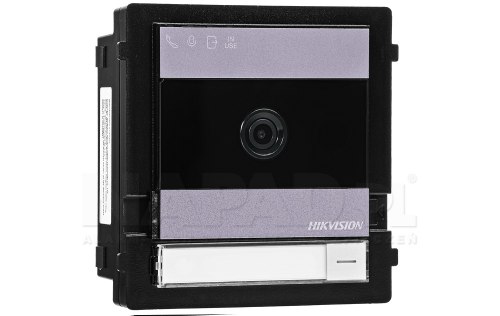

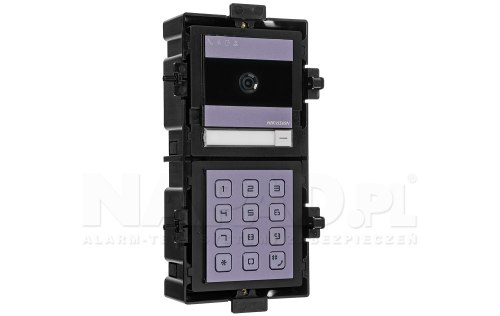

DS-KD7003EY-IME2/A
- przetwornik obrazu: 2Mpx CMOS
- płaski obiektyw fisheye (kąt widzenia ok. 133°/82°)
- obsługiwana rozdzielczość: 1080p
- podświetlenie: diody LED IR (automatyczne)
- 0-2 przycisków wywoływania (konfiguracja maskownicą)
- interfejs komunikacyjny: dwuprzewodowy
- interfejs: 2x wejście alarmowe (np. przycisk wyjścia, czujnik otwarcia drzwi itp.)
- obsługa z urządzeń mobilnych: Hik-Connect
- zasilanie: 48V DC (z DS-KAD7040EY) lub 12V DC
- montaż:
- natynkowy: DS-KD-ACW2 (w zestawie dla DS-KIS704EY-ACW2)
- podtynkowy: DS-KD-ACF2 (w zestawie dla DS-KIS704EY-AFW2)
- obudowa: klasa szczelności (IP65)
- materiał: aluminium
- wymiary: 99,5×98,5×35mm (szer./wys./gł.)
-

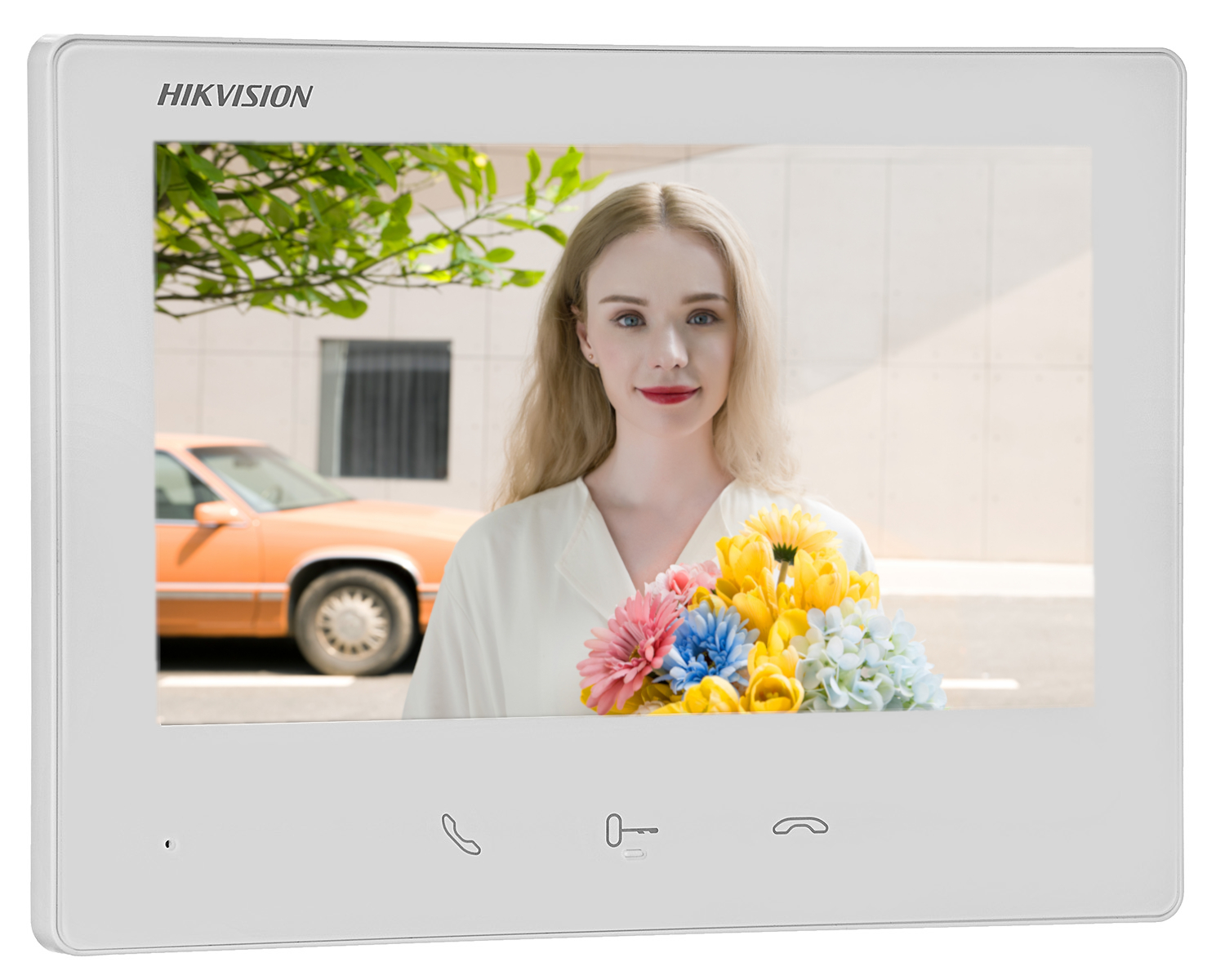

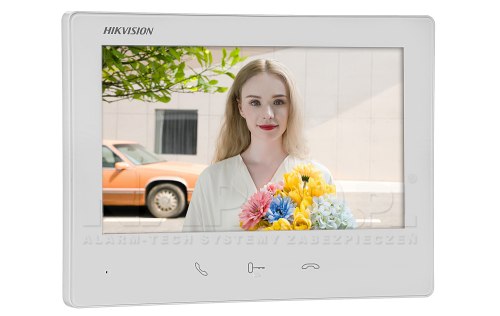

Monitor DS-KH7300EY-WTE2/White
- monitor głośnomówiący
- wyświetlacz: 7" TFT LCD (1024×600px)
- dotykowy ekran
- interfejs sieciowy: dwuprzewodowy, Wi-Fi
- 1x wejście alarmowe
- wbudowany moduł Wi-Fi 802.11b/g/n
- przechwytywanie zdjęcia podczas połączeń wideo
- podgląd na żywo ze stacji bramowej
- obsługa kart microSD do 128GB
- zasilanie: 2-żyłowe (z DS-KAD7040EY)
- wymiary: 190,2×138,2×20mm (szer./wys./gł.)
-

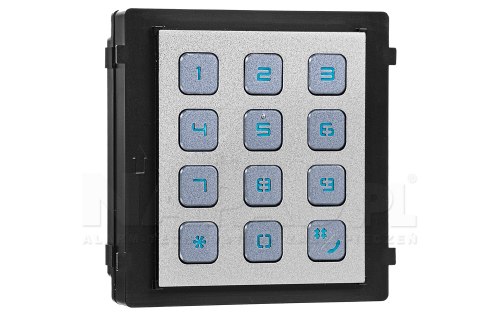

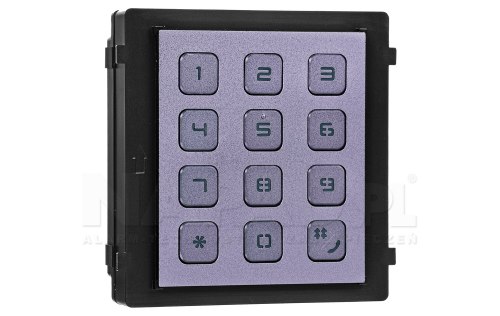

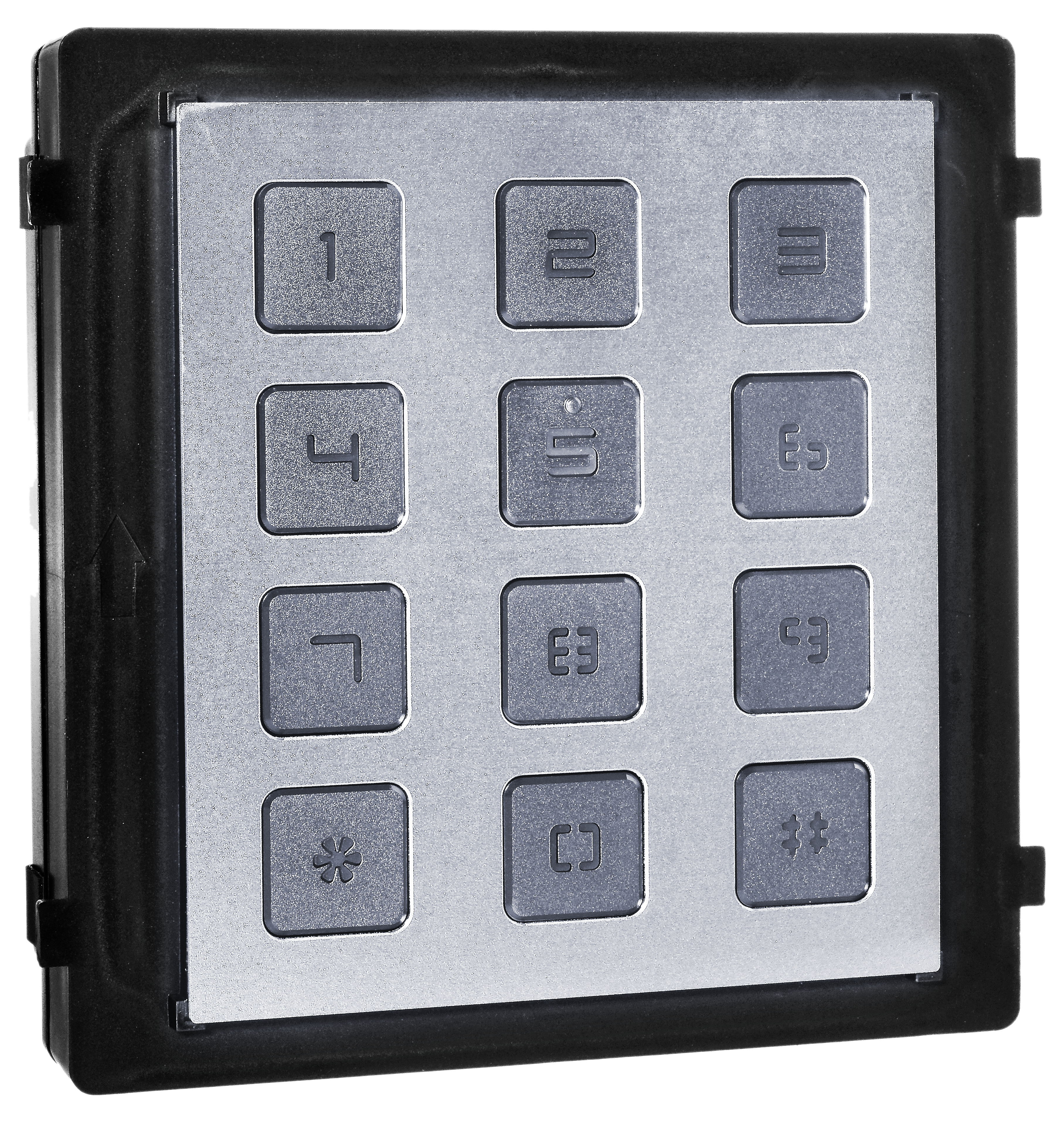

DS-KD-KP
- współpraca: II generacja wideodomofonów Hikvision (z oznaczeniem "EY")
- wymaga modułu: DS-KD7003EY-IME2/A (w zestawie) / DS-KD8003-IME1 / DS-KD8003-IME2
- mechaniczne przyciski z podświetleniem
- możliwość wyboru numeru i wywołania lokalu
- zasilanie: ze stacji bramowej lub innego modułu
- funkcja zamku kodowego
- oprogramowanie: iVMS-4200
-

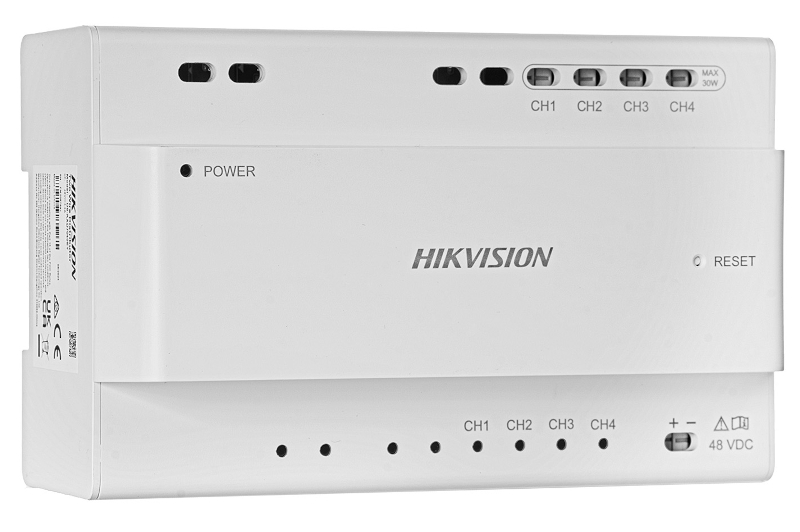

Dystrybutor DS-KAD7040EY
- interfejs:
- 4x dwuprzewodowych interfejsów sieciowych
- 2x interfejsy kaskadowe
- 1x przycisk reset
- zasilanie: 48V (zasilacz HDR-30-48 w zestawie)
- montaż na szynie DIN
Schemat połączenia zestawu
Doskonała jakość obrazu
Najwyższą jakość obrazu zapewnia rozdzielczość 2 MPX dodatkowo wspierana przez technologię WDR oraz szerokie kąty widzenia.
Rozdzielczość 2 Mpx
Funkcja WDR
Szerokie kąty widzenia
Liczne funkcje z intuicyjnym sterowaniem
Elastyczne sterowanie mobilne za pomocą aplikacji Hik-Connect umożliwia użytkownikom prowadzenie rozmów z gośćmi, odbieranie połączeń, podgląd wideo na żywo oraz zdalne odblokowywanie drzwi – wszystko to z dowolnego miejsca i o każdej porze.
Plug & Play
Podstawowa konfiguracja jest realizowana za pomocą przełączników DEC na urządzeniach. W przypadku dalszej konfiguracji konieczne jest skorzystanie z trybu punktu dostępowego (AP) oraz smartfona do ustawienia parametrów.
Konfiguracja za pomoca urządzenia mobilnego
Zaawansowana konfiguracja obejmuje aktywację urządzeń, konfigurację użytkowników, wydawanie kart dostępu i wiele innych ustawień.
Oprogramowanie
W zestawie z urządzeniem dostępne jest bezpłatne oprogramowanie klienckie IVMS. Program służy do konfiguracji systemów i kontroli dostępu. Aplikacja charakteryzuje dużą funkcjonalnością i pozwala na stworzenie profesjonalnego stanowiska pracy dla nadzorcy systemu i innych użytkowników. Klient CMS może współpracować z innymi urządzeniami z rodziny Hikvision i oprócz wyświetlania obrazu na żywo, obsługi drzwi czy programowania kart, umożliwia również wyświetlanie komunikatów alarmowych, dwukierunkową transmisję dźwięku, czy przechowywanie zdjęć.
Program iVMS-4200 zalecamy pobrać z oficjalnej strony producenta.
Bezpośredni dostęp
Urządzenie pozwala na bezpośrednie połączenie z komputerem lub urządzeniem mobilnym poprzez system pracy w chmurze opartym na aplikacji Hikvision Hik-Connect. Zaletą tego rozwiązania jest zdalny dostęp do większości urządzeń Hikvision, a także szeregu przydatnych funkcjonalności. Rejestracja urządzenia odbywa poprzez przeglądarkę internetową lub za pośrednictwem kodów QR. Aplikacja Hikvision Hik-Connect jest uniwersalnym i prostym narzędziem, które łączy funkcje monitoringu, kontroli dostępu i alarmów, zwiększając kontrolę nad systemem oraz komfort użytkowania, a przy tym wszystkim jest darmowa i umożliwia odtwarzanie nagrań i powiadomień, podgląd z kamery w dowolnym momencie, bezpośrednie sterowanie systemem wejścia oraz odbiór połączeń przychodzących.
Najnowsze wersje aplikacji dostępne są na platformie Hikvision App Store.
Połączenie
Maksymalny zasięg okablowania systemu 2-wire HD
| Kabel | D1 | D2 | D3 | D4 | D5 | D6 | D7 |
|---|---|---|---|---|---|---|---|
|
UTP 5 0,2 mm2 (Kat. 5) AWG24 (maks. dł. okablowania) |
60 m | 60 m | 60 m | 60 m | 100 m | 60 m | 140 m |
|
0,28 mm2 (TP) AWG23 (maks. dł. okablowania) |
60 m | 40 m | 40 m | 40 m | 80 m | 40 m | 160 m |
|
0,5 mm2 (równolegle) AWG20 (maks. dł. okablowania) |
60 m | 60 m | 60 m | 60 m | 100 m | 60 m | 180 m |
|
1 mm2 (równolegle) AWG17 (maks. dł. okablowania) |
60 m | 60 m | 60 m | 60 m | 100 m | 60 m | 260 m |
|
1 mm2 (TP) AWG17 (maks. dł. okablowania) |
60 m | 40 m | 40 m | 40 m | 80 m | 40 m | 260 m |
|
1.5 mm2 (równolegle) AWG15 (maks. dł. okablowania) |
60 m | 40 m | 60 m | 60 m | 100 m | 60 m | 260 m |
| Maks. 48 stacji wewnętrznych bez Wi-Fi lub 22 z Wi-F | |
| Maks. 64 stacji wewnętrznych bez Wi-Fi lub 22 z Wi-Fi | |
| (TP) | skręcona para |
