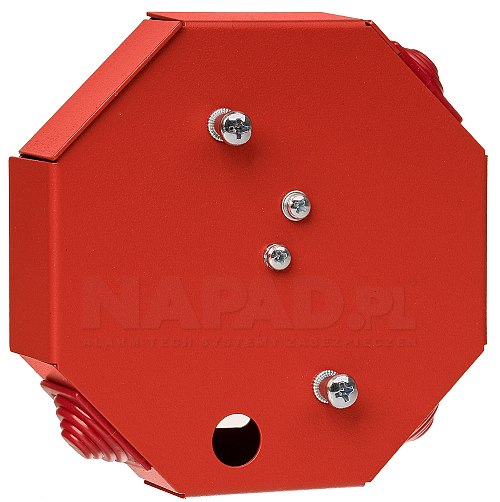

PIP-3AN - puszka instalacyjna rozgałęźna 4x4mm2
PIP-3AN - Przeciwpożarowa puszka instalacyjna z listwą zaciskową, rozgałęźną
- napięcie: max. 400V AC
- bezpiecznik (TOPIK):
- brak
- 0,75A
- 1,25A
- ilość żył (wej./wyj.): 4 / 8
- przekrój przewodu: max. 4mm2
- średnica kabla instalacyjnego: max. ⌀19mm
- montaż: natynkowy
- klasa szczelności: IP20
- współpraca puszek z bezpiecznikiem: SO-Pd11, SO-Pd12, SAOZ-Pk2, SA-P8, SAO-P8, SO-P8, SG-Pgw3, SGO-Pgw, SGO-Pgz3
- kolor: czerwony
- zgodność z normami:
- krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623
- krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/2024/0113-3704
- klasyfikacja odporności ogniowej: E90
- waga (netto):
- 0,36kg (PIP-3AN/Rozgałęźna)
- 0,35kg (PIP-3AN/0,75A)
- 0,36kg (PIP-3AN/1,25A)
- przelotowy prosty i kątowy (90°) sposób prowadzenia linii sygnalizacyjnej
- wymiary: 137x28x124mm (szer./gł./wys.)
- gwarancja: 36 miesięcy
PIP-3AN to wysokiej jakości, certyfikowana puszka instalacyjna marki W2 stosowana w systemach sygnalizacji pożaru (SSP). Dzięki niej możliwe jest łączenie czy rozgałęzianie przewodów z podtrzymaniem funkcji E90 w warunkach pożaru. Puszka instalacyjna w wersji z bezpiecznikiem umożliwia również bezpieczne podłączenie odbiornika do instalacji np. sygnalizatora. W momencie uszkodzenia urządzenia zachowana zostaje ciągłość linii sygnałowej (zadziałanie bezpiecznika). Puszki instalacyjne przeciwpożarowe W2 posiadają dokumenty wydane przez CNBOP-PIB:
- Krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623
- Krajowa ocena techniczna Nr CNBOP-PIB-KOT-2019/2024/0113-3704

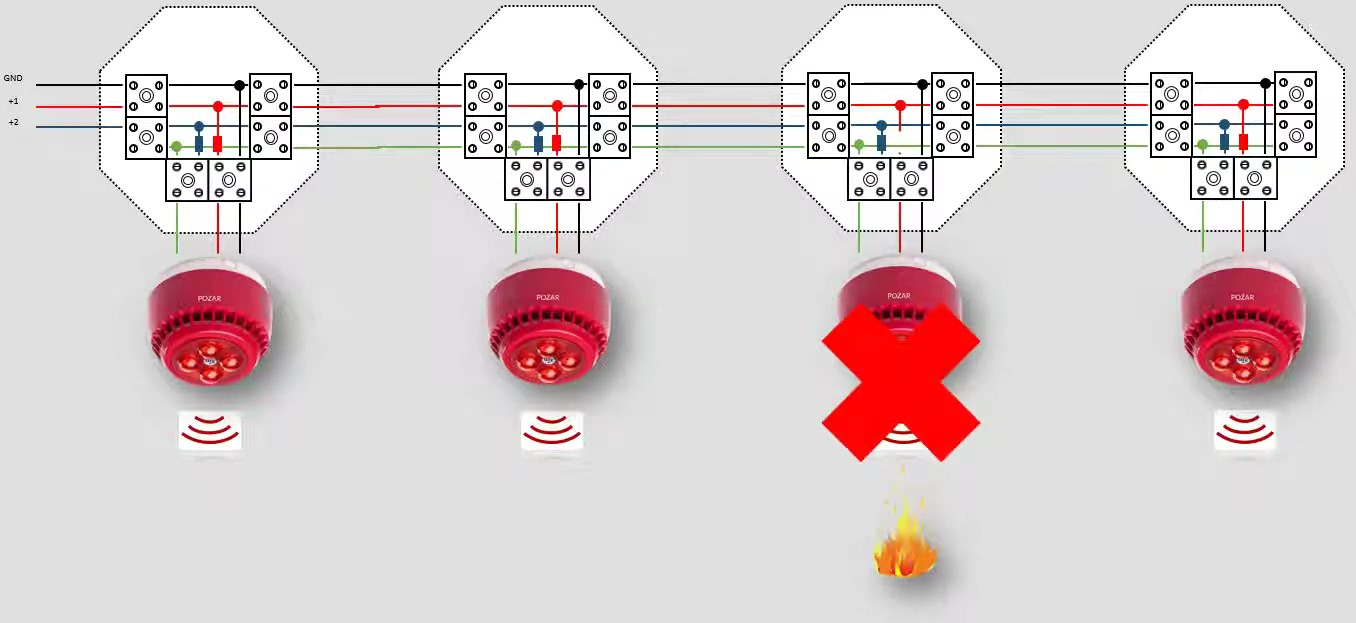

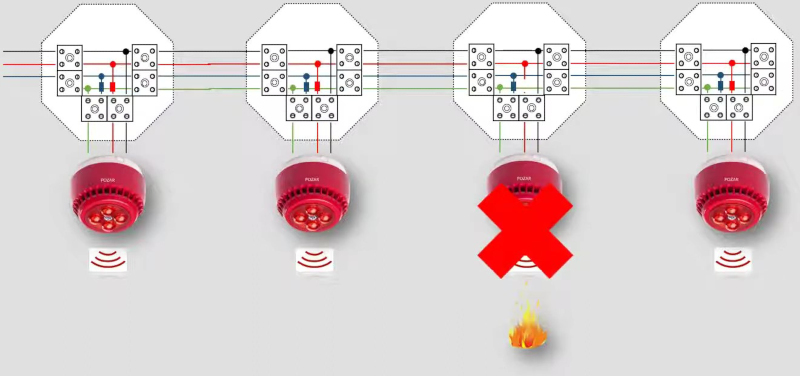

Sieć sygnalizatorów podłączonych do linii poprzez puszkę PIP-3AN.
Co wyróżnia puszki pożarowe PIP W2 na tle konkurencji ?
-
Możliwość zastosowania przewodów o większym przekroju.
-
Nowe typoszeregi.
-
Nowa konstrukcja.
-
Ułatwiony montaż:
- brak docisków (trzymaczy) kabla
- wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
- przepusty kablowe wsuwane od góry
- nowa konstrukcja przepustów – proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

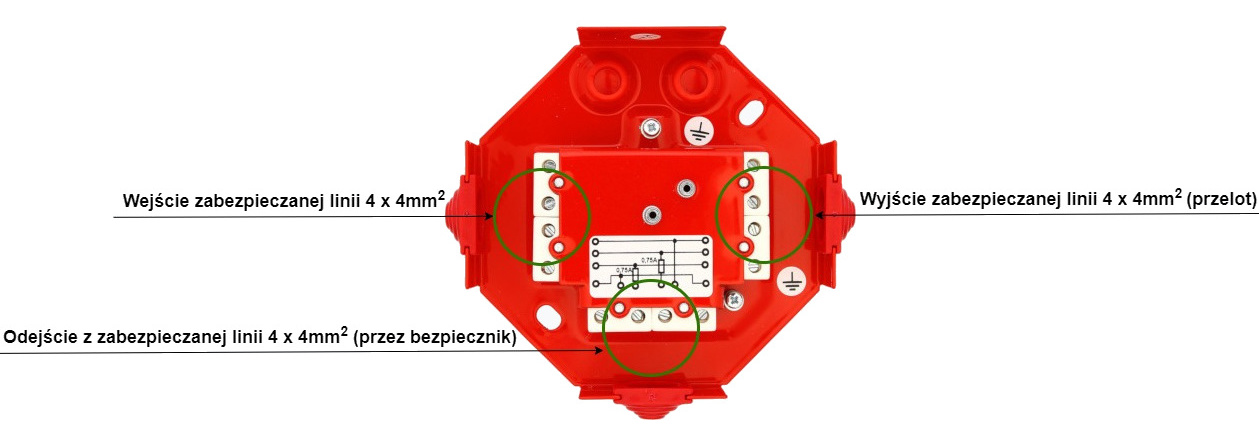

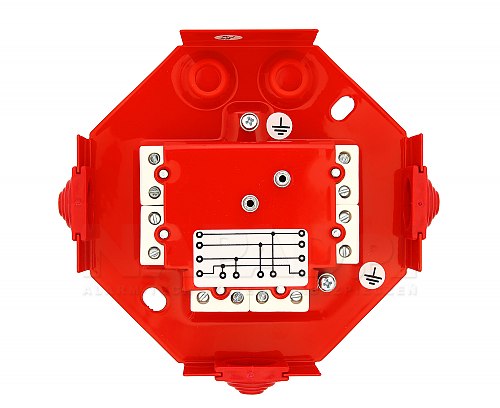

Opis konstrukcji - elementy puszki instalacyjnej

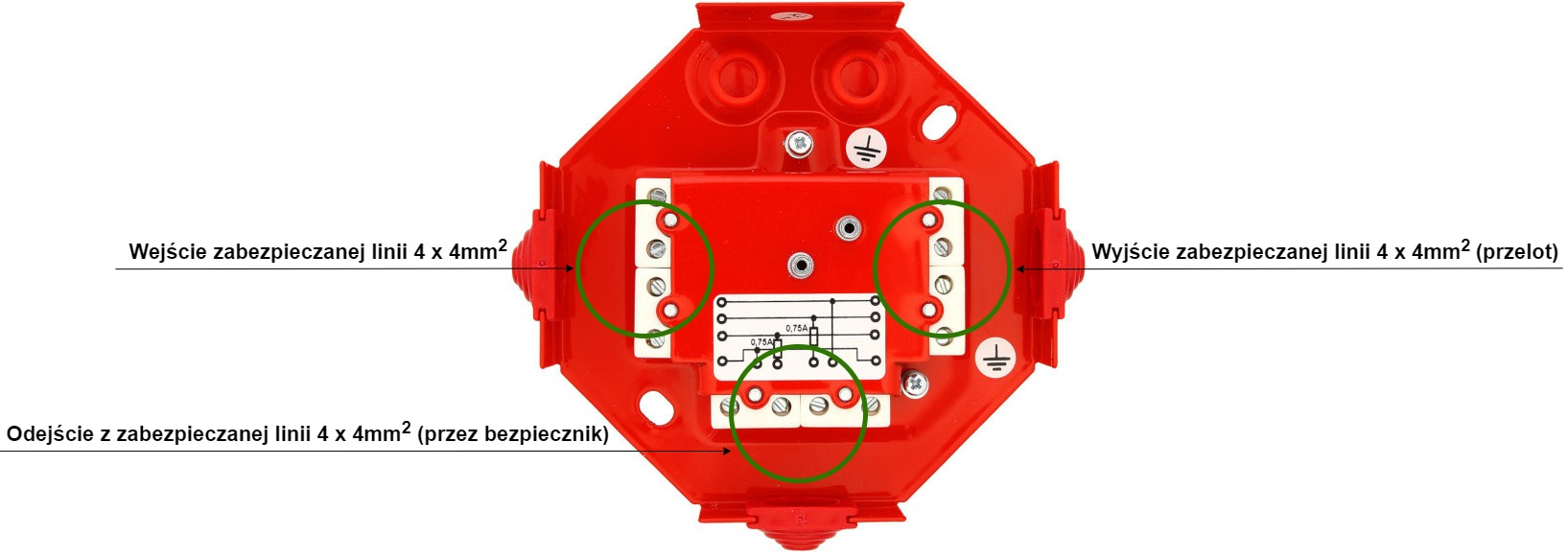

Puszka instalacyjna do systemów pożarowych PIP-3AN wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania (wersja z bezpiecznikiem). Posiada osobne zaciski do podłączenia wejść linii zasilających oraz linii synchronizacyjnej.
Puszka instalacyjna posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do ściany oraz dwie nitonakrętki, do których (poprzez śruby M4) należy zamontować podstawę sygnalizatora. Puszka PIP-3AN charakteryzuje się przelotowym prostym i kątowym (90°) sposobem prowadzenia linii sygnalizacyjnej. Umożliwia ona poprowadzenie do dwóch przewodów ze ściany.
Puszka instalacyjna PIP-3AN składa się z dwóch torów puszki PIP-1AN.
Montaż sygnalizatora do puszki PIP

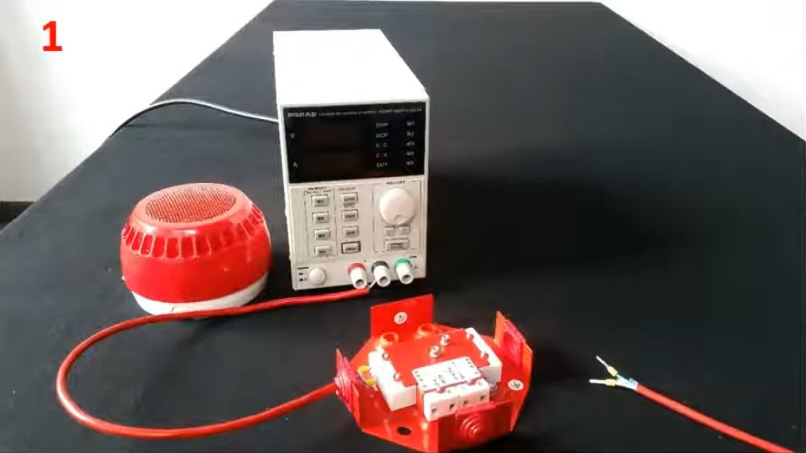

1 Podłączenie przewodów do odpowiedniej kostki.

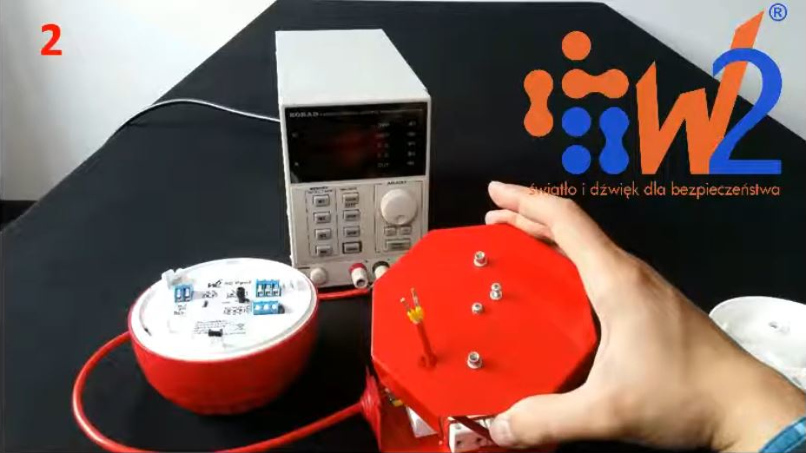

2 Przełożenie kabla przez pokrywe puszki.

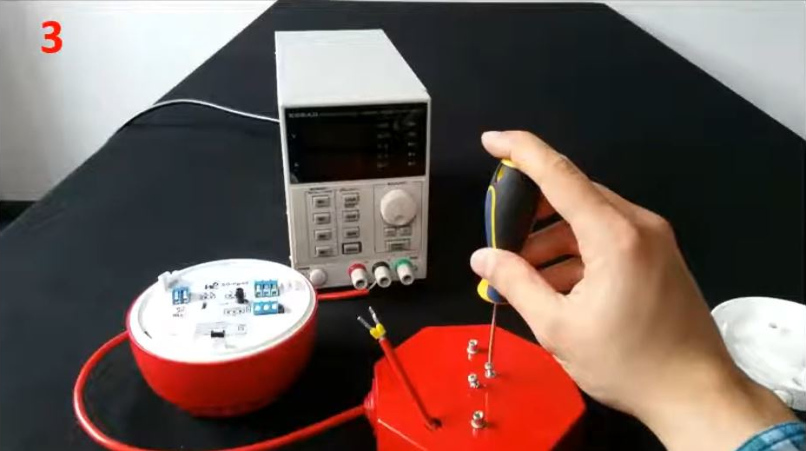

3 Przykręcenie pokrywy puszki.

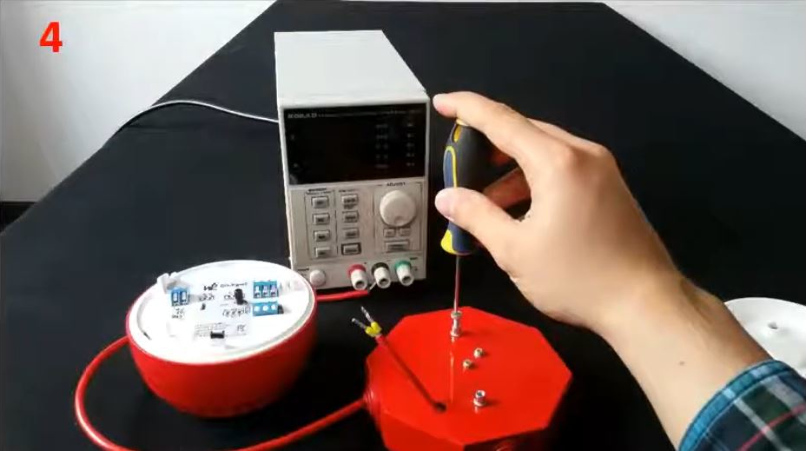

4 Odkręcenie śrub do montażu podstawy.

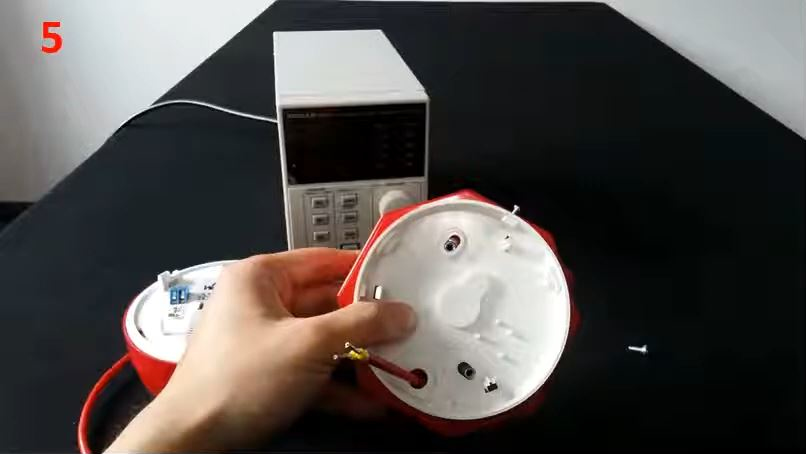

5 Umieszczenie podstawy sygnalizatora na puszce.

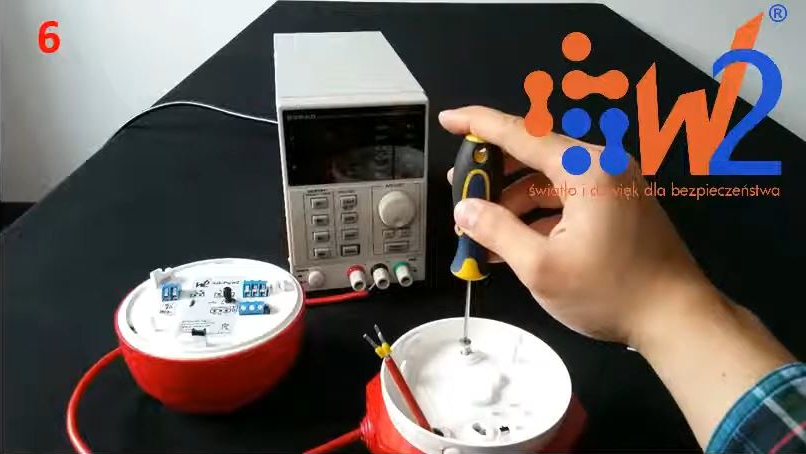

6 Mocowanie podstawy.

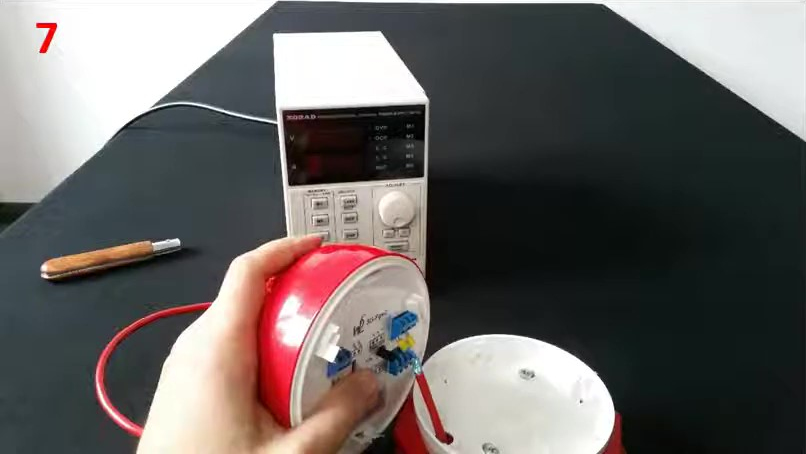

7 Podłącznie przewodów do sygnalizatora.

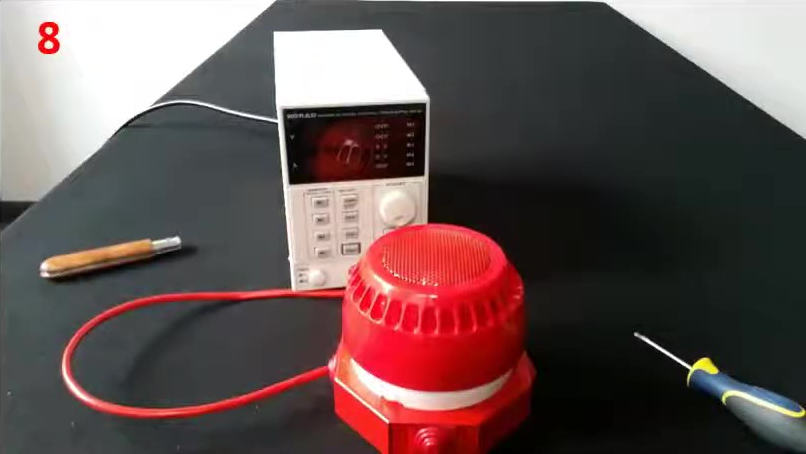

8 Montaż sygnalizatora.

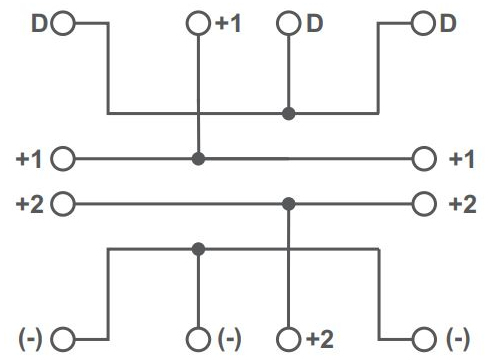

Schemat połączeń

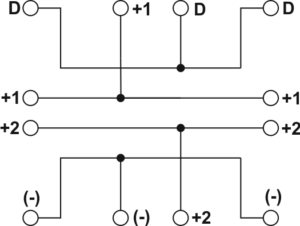

- dla puszki w wersji: bez bezpiecznika

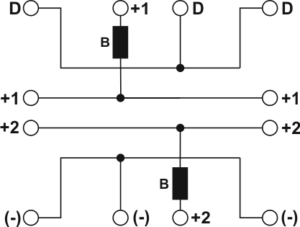

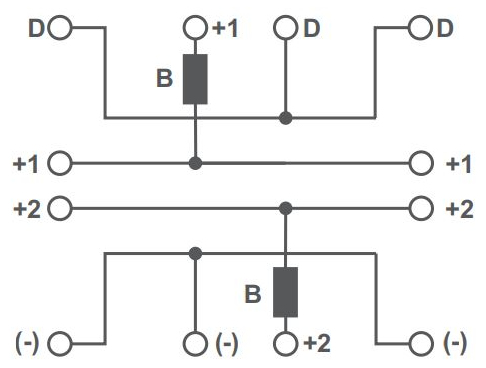

- dla puszki w wersji: z bezpiecznikiem
B – bezpiecznik, D – linia sygnałowa WSD-1 lub linia synchronizacyjna
