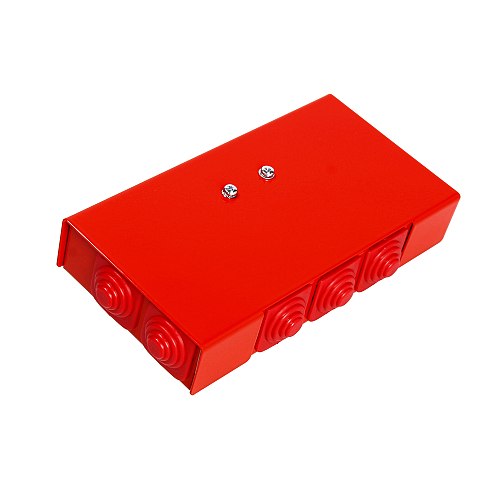

PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm²

Product code: 9113/4

GTIN: 5908069270783

PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm

Puszka instalacyjna PIP-2AN rozgałęźna 3 żyły 4mm2

Puszka instalacyjna PIP-2AN rozgałęźna 3 żyły 6mm2

PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm2

Puszka instalacyjna rozgałęźna 3x4mm2 - PIP-2AN

PIP-2AN - puszka instalacyjna rozgałęźna 3x6mm2

Puszka instalacyjna rozgałęźna 3x6mm2 - PIP-2AN

PIP-2A - Przeciwpożarowa puszka instalacyjna z listwą zaciskową, rozgałęźną

napięcie: max. 400V AC
ilość żył (wej./wyj.): 3 / 6
przekrój przewodu: max. 4mm² lub max. 6mm²
średnica kabla instalacyjnego:
- max. ⌀19mm (4mm²)
- max. ⌀25mm (6mm²)
montaż: natynkowy
współpraca: sygnalizatory innych typów, głośniki DSO, klapy dymowe
klasa szczelności: IP20
kolor: czerwony

zgodność z normami:
- krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623
- krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/2024/0113-3704
- klasyfikacja odporności ogniowej: E90
wymiary:
- 197x30x103mm (4mm²)
- 225x36x125mm (6mm²)
gwarancja: 36 miesięcy

PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm²

Product code: 9113/4

GTIN: 5908069270783

€ 22,21

€ 18,06 net

Cross-section:

4 mm²

6 mm²

Number of core strands:

Fuse:

None

Quantity

pcs.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

PIP-2AN to wysokiej jakości, certyfikowana puszka instalacyjna marki W2 stosowana w systemach sygnalizacji pożaru (SSP). Dzięki niej możliwe jest łączenie czy rozgałęzianie przewodów z podtrzymaniem funkcji E90 w warunkach pożaru. Puszki instalacyjne przeciwpożarowe W2 posiadają dokumenty wydane przez CNBOP-PIB:

Krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623
Krajowa ocena techniczna Nr CNBOP-PIB-KOT-2019/2024/0113-3704

Co wyróżnia puszki pożarowe PIP W2 na tle konkurencji ?

Możliwość zastosowania przewodów o większym przekroju.
Nowe typoszeregi.
Nowa konstrukcja.
Ułatwiony montaż:
- brak docisków (trzymaczy) kabla
- wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
- przepusty kablowe wsuwane od góry
- nowa konstrukcja przepustów – proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

Przepusty kablowe wsuwane od góry w puszkach serii PIP-AN

Opis konstrukcji - elementy puszki instalacyjnej

Puszka instalacyjna do systemów pożarowych PIP-2AN wykonana jest z blachy pokrytej czerwoną farbą proszkową. Posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia. Puszka instalacyjna posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP-2AN charakteryzuje się przelotowym prostym i kątowym sposobem prowadzenia linii sygnalizacyjnej.

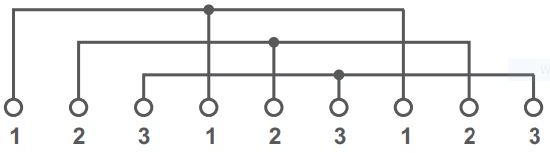

Schemat połączeń

Schemat elektryczny puszek PIP-2AN/Rozgałęźna/3 żyły/4mm² i PIP-2AN/Rozgałęźna/3 żyły/6mm²

Specification

Główne	PIP-2AN/rozgałęźna/3 Żyły/4mm²	PIP-2AN/rozgałęźna/3 Żyły/6mm²
Napięcie zasilania	max. 400V AC
Zakres prądowy	max. 16A
Średnica kabla instalacyjnego	max. 19mm	max. 25mm
Przekrój przewodu	max. 4mm²	max. 6mm²
Klasa szczelności	IP 20
Wymiary (szer./gł./wys.)	Bez przepustów: 187x30x98mm Z przepustami: 197x30x103mm	Bez przepustów 209x36x114mm Z przepustami: 225x36x125mm
Waga	457g	655g
Certyfikaty, deklaracje	Krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/2024/0113-3704 Krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623
Gwarancja	36 miesięcy

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm²

Download all


Krajowa deklaracja właściwości użytkowych 2019/1	Certificates	261.1 KB	Download
Krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/2024/0113-3704 [PL]	Certificates	1.6 MB	Download
Krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0623 [PL]	Certificates	549.9 KB	Download
Karta katalogowa [PL]	Data sheets	139.7 KB	Download
Schemat doboru puszek przeciwpożarowych serii PIP-AN [PL]	Other	1.4 MB	Download
Ulotka puszki instalacyjne do SSP [PL]	Other	403.1 KB	Download
Ulotka sygnalizatory pożarowe [PL]	Other	746.1 KB	Download

Tutorial videos

Wiecej filmów

Ask a question about this product

Information

Dane GPSR dla PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm²

Producent / Osoba odpowiedzialna w UE

Nazwa: W2 Poland sp. z o.o.
Adres: Ceramiczna 1A, 86-005 Kruszyn Krajeński, Polska
E-mail kontaktowy ws. GPSR: biuro@w2.com.pl
www.w2.com.pl

Documents to download
	Instrukcja bezpieczeństwa użytkowania produktu PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm² / 3x6mm²	4.0 KB	Download

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu PIP-2AN - puszka instalacyjna rozgałęźna 3x4mm² / 3x6mm²

Bezpieczeństwo montażu i instalacji
- Puszki przeciwpożarowe rozgałęźne należy montować wyłącznie w miejscach suchych i zabezpieczonych przed wilgocią, aby zapobiec korozji i uszkodzeniom instalacji.
- Instalację elektryczną należy wykonywać zgodnie z obowiązującymi normami oraz zaleceniami producenta, stosując przewody o odpowiednim przekroju i maksymalnej średnicy kabla.
- Podczas montażu należy stosować oryginalne zestawy montażowe i mocowania, aby zapewnić stabilność i trwałość instalacji.
- Nie wolno modyfikować ani demontować puszek; wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
- Przed przystąpieniem do montażu należy odłączyć zasilanie, aby uniknąć ryzyka porażenia prądem.
Bezpieczeństwo elektryczne i użytkowania
- Podłączenie przewodów musi być wykonane zgodnie z oznaczeniami i wytycznymi producenta.
- Nie przekraczać maksymalnego napięcia roboczego oraz maksymalnej obciążalności prądowej określonej dla danej puszki.
- W przypadku puszek z bezpiecznikami TOPIK stosować wyłącznie bezpieczniki o zalecanych wartościach natężenia prądu.
- Nie używać uszkodzonych przewodów ani puszek; wszelkie uszkodzenia należy zgłosić i usunąć przez specjalistę.
- Nie dotykać elementów pod napięciem podczas pracy urządzenia.
Bezpieczeństwo przeciwpożarowe
- Puszki posiadają klasyfikację odporności ogniowej E90 – należy upewnić się, że są montowane zgodnie z wymaganiami technicznymi, aby zachować właściwości ogniowe instalacji.
- Nie zasłaniać ani nie blokować puszek, aby zapewnić prawidłowe działanie systemu przeciwpożarowego.
- Regularnie kontrolować stan puszek i instalacji, aby wykryć ewentualne uszkodzenia lub korozję mogące wpłynąć na bezpieczeństwo pożarowe.
Bezpieczeństwo dzieci i osób nieuprawnionych
- Puszki przeciwpożarowe rozgałęźne nie są zabawkami i powinny być przechowywane oraz montowane poza zasięgiem dzieci.
- Nie pozostawiać otwartych puszek bez pokryw, aby zapobiec dostępowi osób nieuprawnionych do elementów pod napięciem.
Konserwacja i serwis
- Regularnie sprawdzać stan techniczny puszek, przewodów oraz bezpieczników (jeśli występują) i wymieniać uszkodzone elementy wyłącznie przez wykwalifikowany personel.
- Prace serwisowe i naprawy powinny być wykonywane po odłączeniu zasilania i z zachowaniem zasad bezpieczeństwa elektrycznego.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.
