DK-22/E - czujnik tlenku węgla

Product code: 8150/230

GTIN:

DK-22 - Detektor z wymiennym, inteligentnym sensorem elektrochemicznym

wykrywane zagrożenie: tlenek węgla (czad)
praca ciągła
sygnalizacja:
- akustyczna (85dB / 1m, ton pulsujący)
- optyczna (2 diody)
wyjście sterujące stykowe
trwałość czujnika: ok. 10 lat
spełnienie wymagań normy: PN-EN 50291-1
dostępne opcje zasilania: DC 12V lub AC 230V

próg alarmowy:
- 50 ppm w czasie > 60 min
- 100 ppm w czasie 10 - 40 min
- 300 ppm w czasie < 3 min
temperatura pracy: 0°C ~ 40°C (okresowo: -15°C ~ 50°C)
waga: 400g
wymiary: 85x140x55mm (szer./wys./dł.)
gwarancja: 36 miesięcy

UWAGA!
Zwrot produktu możliwy tylko z nienaruszoną plombą na opakowaniu!

DK-22/E - czujnik tlenku węgla

Product code: 8150/230

GTIN:

€ 61,58

€ 50,06 net

Power supply:

12V DC

230V AC

Quantity

pcs.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Detektor DK-22/E / DK-22.A/E jest przeznaczony do ciągłej kontroli obecności tlenku węgla w pomieszczeniach mieszkalnych i pomocniczych, zagrożonych emisją tych gazów. Detektor dokonuje ciągłego pomiaru stężenia gazu w otaczającym powietrzu, Urządzenie jest wyposażone w wymienny, inteligentny sensor elektrochemiczny. Wykrycie niebezpiecznego stężenia gazu sygnalizowane jest włączeniem optycznej i akustycznej sygnalizacji alarmowej oraz aktywowane są odpowiednie wyjścia alarmowe. Urządzenia różnią się miedzy sobą stosowanym napięciem zasilania.

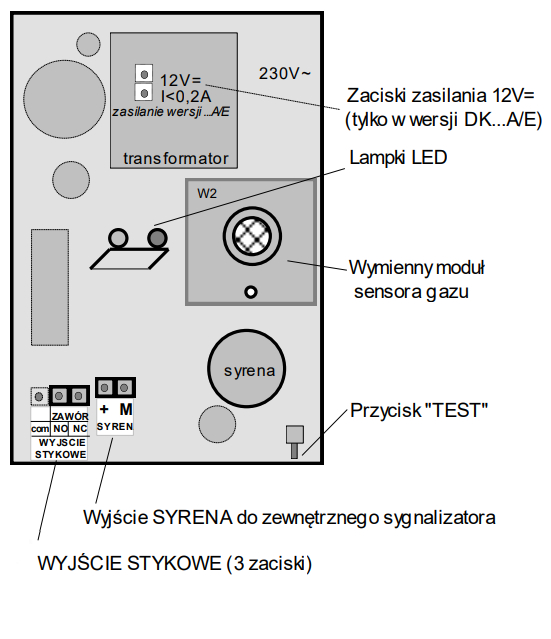

Rys.1 - Opis wewnętrzny czujnika

Instalacja

Model DK-22 do wykrywania tlenku węgla powinien być zainstalowany:

na ścianie, na wysokości głowy dorosłego człowieka (ok.180cm) lub powyżej (ale > 30cm od sufitu)
możliwie blisko potencjalnego źródła emisji CO, nie dalej niż ok. 6m od niego !
w miejscu, które NIE jest osłonięte meblami lub zasłonami (lub innymi przedmiotami ograniczającymi dopływ powietrza do detektora)
w miejscu, z którego będzie dobrze słyszalna syrena alarmowa przez większość domowników –zaleca się podłączenie syreny dodatkowej typu DK-S3
z dala od otworów wentylacyjnych nawiewnych, okien
nie bliżej niż 1m od kuchenek gazowych, mikrofalowych i piekarników
z dala od miejsc, gdzie ładowane są akumulatory ołowiowe (wodór = możliwość fałszywych alarmów)
w miejscu nienasłonecznionym, w miejscu, które nie jest zagrożone bezpośrednim wpływem pary wodnej, wody z natrysków, gazów spalinowych z pieców lub silników spalinowych, pyłów i popiołu, nie jest zagrożone udarami mechanicznymi, wibracjami
z dala od źródeł silnego pola elektromagnetycznego lub źródeł ciepła (nie nad grzejnikami)

Zastosowanie

Wykrycie odpowiednio niskiego stężenia gazu, daje szanse na bezpieczną lokalizacje i likwidacje zagrożenia, a przez to zapobiega tragicznemu w skutkach wybuchowi. Domowy detektor często stosuje się w takich pomieszczeniach jak:

kotłownie olejowe lub gazowe
kuchnie i łazienki (wyposażone w urządzenia gazowe)
pomieszczenia z kominkiem lub z piecami opalanymi węglem lub drewnem
pomieszczenia ogrzewane przenośnymi piecykami na propan-butan
przydomowe garaże (kontrola spalin i kontrola wycieków z instalacji LPG)
kotłownie opalane paliwem stałym

Porównanie wejścia/wyjścia detektorów

Wersja	Zasilanie	Wyj. "Syrena"	Wyjście Stykowe	Wyjście Zawór	Wej. Alarm OPTO"
DK-nn/E	230V	+
DK-nn.A/E	12V	+	+
DK-nn.P/E	230V	+	+
DK-nn.Z/E	230V	+		+	+

Specification

Główne
Parametry zasilania	U_N= 12V (10,5 ÷ 15,0V), P_MAX= 1,6W (praca ciągła)
Rodzaj sensora gazu	Elektrochemiczny – do detekcji tlenku węgla, Sensory wymienne z modułem sensorycznym
Wykrywane gazy	Tlenek węgla (CO)
Czynniki zakłócające	Wodór, alkohol (duże stężenia), inne węglowodory, chlor; znaczny niedobór tlenu (<19% obj.); duży, gwałtowny wzrost wilgotności
Temperatura pracy	0°C ~ 40°C
Wilgotność względna powietrza	30% ~ 90%
Progi alarmowe dla tlenku węgla, zgodnie z wytycznymi normy PN-EN 50291-1	30 ppm CO - brak ALARMU przed upływem 120 minut; 50 ppm CO - ALARM w ciągu 60-90 minut; 100 ppm CO - ALARM w ciągu 10-40 minut; 300 ppm CO - ALARM przed upływem 3 minut
Sygnalizacja optyczna	Lampka ZASILANIE/AWARIA – zielona (stan normalny) lub żółta (stan awaryjny), Lampka ALARM – czerwona (stan alarmowy);
Sygnalizacja dźwiękowa	Wewnętrzna syrenka, natężenie 85dB /1 m, ton pulsujący f=4 kHz;
Wyjścia	„SYRENA” - napięciowe U_N=9V, I_max=50mA, - do podłączenia syreny DK-S3 lub lampy DK-L2; „WYJŚCIE STYKOWE” - stykowe przekaźnikowe, U_MAX=250V~ lub U_MAX=24V=; I_MAX=4A (przy obciążeniu rezystancyjnym) lub I_MAX=2A (przy obciążeniu indukcyjnym- silniki) lub I_MAX=0,6A (przy obciążeniu czysto indukcyjnym – świetlówki);
Waga	400g
Wymiary (szer./wys./dł.)	85x140x55mm

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla DK-22/E - czujnik tlenku węgla

Download all


Instrukcja obsługi [PL]	User manuals	1.1 MB	Download
Deklaracja zgodności [PL]	Certificates	91.2 KB	Download
Karta katalogowa [PL]	Data sheets	711.2 KB	Download

Ask a question about this product

Information

Dane GPSR dla DK-22/E - czujnik tlenku węgla

Producent / Osoba odpowiedzialna w UE

Nazwa: GAZEX Sp. j.
Adres: ul. Baletowa 16, 02-867 Warszawa, Polska
E-mail kontaktowy ws. GPSR: gazex@gazex.pl
www.gazex.pl

Documents to download
	Instrukcja bezpieczeństwa użytkowania produktu DK-22.A/E / DK-22/E - czujnik tlenku węgla	6.5 KB	Download

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu DK-22.A/E / DK-22/E - czujnik tlenku węgla

Ogólne zasady bezpieczeństwa
- Przed obsługą urządzenia należy zapoznać się z instrukcją obsługi produktu dostarczoną przez producenta i informacjami dotyczącymi bezpieczeństwa w niej zawartymi.
- Używaj produkt zgodnie z jego przeznaczeniem określonym w instrukcji obsługi.
- To urządzenie może być używane wyłącznie przez osoby o wystarczającej sprawności fizycznej, sensorycznej i intelektualnej oraz posiadającej odpowiednią wiedzę i doświadczenie. Inne osoby mogą korzystać z urządzenia wyłącznie pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo.
- Trzymaj ten produkt z dala od dzieci. Dzieci nie są jeszcze w stanie ocenić istniejących zagrożeń.
- Przechowywać elementy opakowania (woreczki foliowe, elementy ze styropianu) poza zasięgiem dzieci i zwierząt.
Bezpieczeństwo montażu
- Instalację przeprowadzaj zgodnie z zaleceniami producenta dotyczącymi miejsca montażu dla danego rodzaju gazu.
- Urządzenie montuj na stabilnym i trwałym podłożu, używając odpowiednich elementów mocujących.
- Nie instaluj czujnika w miejscach narażonych na bezpośrednie działanie pary wodnej, tłuszczu, pyłu lub intensywnych przeciągów, które mogą zakłócać pomiar.
- Podczas montażu unikaj uszkodzenia przewodów elektrycznych oraz innych instalacji znajdujących się w ścianach i sufitach.
- Nie zasłaniaj otworów wentylacyjnych i elementów pomiarowych urządzenia.
Bezpieczeństwo podłączenia zasilania
- Przed podłączeniem sprawdź zgodność parametrów zasilania z wymaganiami urządzenia.
- Podłączenia do instalacji elektrycznej 12V DC powinno być wykonywane przez osoby posiadające odpowiednie kwalifikacje.
- Nie używaj urządzenia z uszkodzonym przewodem, obudową lub elementami przyłączeniowymi.
- Przewody prowadź w sposób zabezpieczający je przed przetarciem, zgnieceniem oraz przypadkowym uszkodzeniem.
- Nie dotykaj elementów elektrycznych mokrymi rękami.
Bezpieczeństwo użytkowania i monitorowania zagrożeń
- Stosuj czujnik wyłącznie do wykrywania gazów, dla których został przeznaczony.
- Nie traktuj urządzenia jako jedynego środka ochrony przed zatruciem lub wyciekiem gazu.
- Po wystąpieniu alarmu nie ignoruj sygnałów ostrzegawczych i postępuj zgodnie z procedurami bezpieczeństwa obowiązującymi dla danego zagrożenia.
- Nie zakrywaj urządzenia meblami, dekoracjami ani innymi przedmiotami ograniczającymi dopływ powietrza do sensora.
Bezpieczeństwo środowiska pracy czujnika
- Używaj urządzenia wyłącznie w warunkach środowiskowych zgodnych z jego specyfikacją techniczną.
- Chroń czujnik przed nadmierną wilgotnością, zalaniem, kondensacją pary wodnej oraz substancjami chemicznymi.
- Nie montuj urządzenia w miejscach narażonych na silne drgania, uderzenia lub stałe działanie wysokiej temperatury.
- Po przeniesieniu urządzenia z chłodnego do ciepłego pomieszczenia odczekaj do całkowitego ustabilizowania temperatury przed uruchomieniem.
- Zapewnij odpowiednią wentylację pomieszczenia zgodnie z wymaganiami instalacji gazowej lub grzewczej.
Bezpieczeństwo konserwacji i kontroli działania
- Regularnie sprawdzaj poprawność działania urządzenia przy użyciu funkcji testowych przewidzianych przez producenta.
- Usuwaj kurz i zabrudzenia miękką, suchą ściereczką, nie stosując środków czyszczących.
- Nie rozpylaj aerozoli, farb ani środków chemicznych bezpośrednio w pobliżu czujnika.
- W przypadku stwierdzenia nieprawidłowej pracy, uszkodzeń mechanicznych lub błędnych wskazań natychmiast zaprzestań użytkowania urządzenia.
- Nie demontuj elementów pomiarowych ani układów elektronicznych. Naprawy powinny być wykonywane wyłącznie przez wykwalifikowany serwis.
Bezpieczeństwo dzieci i osób postronnych
- Produkt nie jest zabawką i nie powinien być używany przez dzieci bez nadzoru osoby dorosłej.
- Elementy montażowe, baterie oraz części opakowania mogą powodować ryzyko zadławienia.
- Urządzenie należy instalować w miejscu ograniczającym możliwość przypadkowego uszkodzenia lub manipulowania przez osoby nieuprawnione.
- Nie pozwalaj dzieciom na demontaż, naciskanie elementów instalacyjnych ani ingerowanie w okablowanie urządzenia.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.

Na każdym etapie użytkowania urządzenia należy przestrzegać zasad i informacji bezpieczeństwa zawartych w instrukcji obsługi produktu dostarczonej przez producenta. Zachowaj instrukcję obsługi abyś mógł się w każdej chwili do niej odnieść. Urządzenie należy przekazywać osobom trzecim wyłącznie wraz z instrukcją użytkowania.
