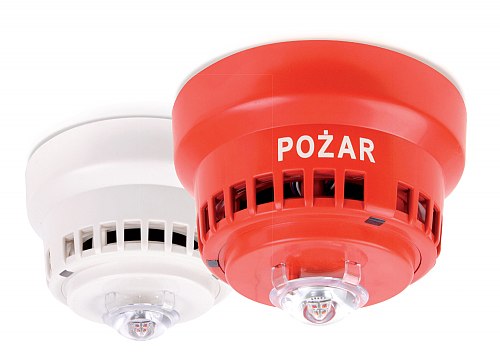

Sygnalizator akustyczno-optyczny SAB-6102-3RR
Konwencjonalny sygnalizator akustyczno-optyczny SAB-6102
- sygnalizowania pożaru w sposób tonowy i optyczny
- napięcie pracy: 16V ÷ 32,5V DC
- pobór prądu: <130mA
- poziom dźwięku: do 105dB
- częstotliwość błyskania: 0,5Hz
- czas błysku: 0,2s
- klasa szczelności: IP21C
- temperatura pracy: -25°C ~ +55°C
- montaż: wewnętrzny
- obudowa: czerwona
- soczewka: światło czerwone
- wysokość montażu: 6m
- możliwych do wysterowania alarmów: 1
-
w modelu SAB-6102-3RR:
- wysokość montażu: 3m
- obudowa: biała
- soczewka: światło białe
- waga: 260g
- wymiary: Ø115x94mm
Konwencjonalne sygnalizatory akustyczno-optyczne SAB-6102 przeznaczone są do akustycznego i optycznego sygnalizowania pożaru w sposób tonowy. Posiadają możliwość synchronizowania emitowanych sygnałów akustycznych i optycznych w ramach grupy sygnalizatorów pracujących w jednej przestrzeni akustycznej i optycznej oraz wyciszania dodatkowym przyciskiem. Przeznaczone są do współpracy ze wszystkimi centralami sygnalizacji pożarowej, zapewniającymi na swoich wyjściach odpowiednie napięcie zasilania.
Sygnalizator SAB-6102 nie udostępnia możliwości programowania głosowych sekwencji ostrzegawczych.
Rys.1 Sposób podłączenia przewodów do zacisków.
Opis działania
W sygnalizatorach SAB-6102 podanie napięcia na dowolny zacisk zasilania spowoduje uruchomienie wybranego tonu oraz sygnalizacji optycznej.
Rodzaje sygnalizatora SAB-6102
| Model | Typ akustyczny | Wysokość montażu | Barwa światła | Kolor obudowy |
|---|---|---|---|---|
| SAB-6102-3RR | Tonowy | 3m | Czerwona | Czerwony |
| SAB-6102-6RR | 6m | Czerwona | Czerwony | |
| SAB-6102-6WW | 6m | Biała | Biały |
Rys.2 Przykład podłączenia grupy sygnalizatorów dla pracy synchronicznej.
Instalowanie sygnalizatorów
Sygnalizatory akustyczne SAB-610x instaluje się zgodnie z wybranymi wytycznymi projektowania. Montuje się je w pomieszczeniach, w których powinno być sygnalizowane pojawienie się źródła pożaru. Sygnalizatory pracują w liniach wyjściowych central sygnalizacji pożarowej lub innych central alarmowych. Instaluje się je w gniazdach G-40SK. Przewody instalacji alarmowej układa się zgodnie z przepisami obowiązującymi dla instalacji niskonapięciowych.
Budowa
Zasadniczą częścią sygnalizatora jest przetwornik piezoelektryczny służący do wytworzenia sygnału akustycznego oraz dioda LED z soczewką umieszczona na czole sygnalizatora. Całość umieszczona jest w wykonanej z uniepalnionego tworzywa obudowie, na którą składają się: koszyk, osłona oraz ekran. SAB-6102 współpracuje z gniazdem G-40SK, do którego podłączane są przewody zasilania i opcjonalnie przewody synchronizacji.
Dimensions
