Sygnalizator akustyczno-optyczny głosowy SAB-6106-3RR
Konwencjonalny sygnalizator głosowo-optyczny SAB-6106
- sygnalizowania pożaru w sposób głosowo-tonowy i optyczny
- napięcie pracy: 9,6V ~ 30V DC
-
pobór prądu:
- ≤ 160 mA przy zasilaniu 24V DC
- ≤ 280 mA przy zasilaniu 12V DC
- poziom dźwięku: do 105dB
- częstotliwość błyskania: 0,5Hz
- czas błysku: 0,2s
- klasa szczelności: IP21C
- temperatura pracy: -25°C ~ +55°C
- montaż: wewnętrzny
-
w modelu SAB-6106-3RR:
- wysokość montażu: 3m
- obudowa: biała
- soczewka: światło białe
- obudowa: czerwona
- soczewka: światło czerwone
- wysokość montażu: 6m
- możliwych do wysterowania alarmów: 3
- waga: 260g
- wymiary: Ø115x94mm
Konwencjonalne sygnalizatory akustyczno-optyczne SAB-6106 przeznaczone są do akustycznego i optycznego sygnalizowania pożaru w sposób głosowy. Posiadają możliwość synchronizowania emitowanych sygnałów akustycznych i optycznych w ramach grupy sygnalizatorów pracujących w jednej przestrzeni akustycznej i optycznej oraz wyciszania dodatkowym przyciskiem. Przeznaczone są do współpracy ze wszystkimi centralami sygnalizacji pożarowej, zapewniającymi na swoich wyjściach odpowiednie napięcie zasilania.
Rys.1 Sposób podłączenia przewodów do zacisków.
Opis działania
Po podaniu napięcia zasilania SAB-6106 na zaciski sygnalizatora, mikroprocesor sterujący pracą elementu, sprawdza poprawność działania jego podstawowych układów. W razie stwierdzenia nieprawidłowości na tym etapie, element wejdzie w awaryjny tryb pracy. Stan ten sygnalizowany jest poprzez cykliczne serie błysków czerwonych diod umieszczonych po obwodzie sygnalizatora. Diody te mogą być przydatne podczas serwisowania elementu bowiem liczba błyśnięć w cyklu definiuje typ wykrytego uszkodzenia. Będąc w stanie awaryjnym sygnalizator może również rozpocząć generowanie domyślnego sygnału alarmowego.
Rodzaje sygnalizatora SAB-6106
| Model | Typ akustyczny | Wysokość montażu | Barwa światła | Kolor obudowy |
|---|---|---|---|---|
| SAB-6106-3RR | Głosowy | 3m | Czerwona | Czerwony |
| SAB-6106-6RR | 6m | Czerwona | Czerwony | |
| SAB-6106-6WW | 6m | Biała | Biały |
Rys.2 Przykład podłączenia grupy sygnalizatorów dla pracy synchronicznej.
Instalowanie sygnalizatorów
Sygnalizatory akustyczne SAB-610x instaluje się zgodnie z wybranymi wytycznymi projektowania. Montuje się je w pomieszczeniach, w których powinno być sygnalizowane pojawienie się źródła pożaru. Sygnalizatory pracują w liniach wyjściowych central sygnalizacji pożarowej lub innych central alarmowych. Instaluje się je w gniazdach G-40SK. Przewody instalacji alarmowej układa się zgodnie z przepisami obowiązującymi dla instalacji niskonapięciowych.
Tryby pracy
Nowo zakupiony sygnalizator SAB-6106 przechowuje w swojej pamięci FLSAH kilka standardowych sekwencji ostrzegawczych, które składają się z sygnału ostrzegawczego i opcjonalnego komunikatu głosowego przedzielonymi ciszą.
W sygnalizatorze SAB-6106, w którym komunikat głosowy nie został ustawiony, sekwencja składa się tylko z sygnału ostrzegawczego, bowiem fragmenty ciszy nie są wtedy stosowane.

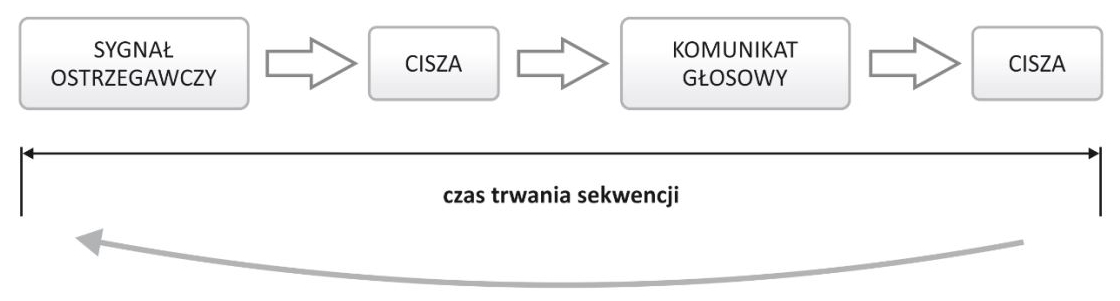

Rys.3 Sekwencja ostrzegawcza.
Budowa
Zasadniczą częścią sygnalizatora jest przetwornik piezoelektryczny służący do wytworzenia sygnału akustycznego oraz dioda LED z soczewką umieszczona na czole sygnalizatora. Całość umieszczona jest w wykonanej z uniepalnionego tworzywa obudowie, na którą składają się: koszyk, osłona oraz ekran. SAB-6106 współpracuje z gniazdem G-40SK, do którego podłączane są przewody zasilania i opcjonalnie przewody synchronizacji.

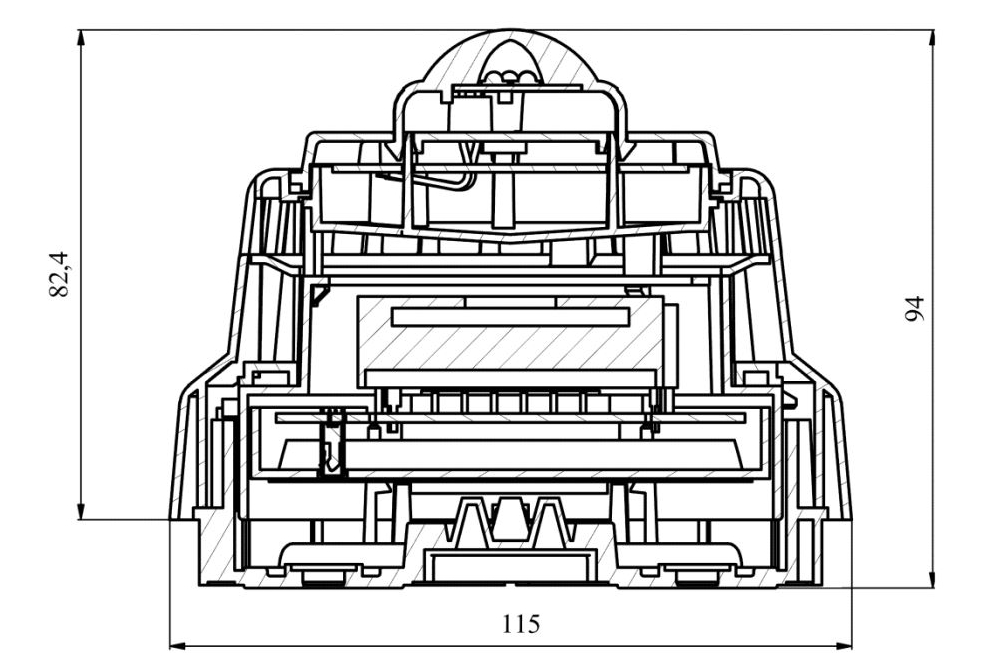

Dimensions
