PRT12MF-R4-BK - zewnętrzny kontroler dostępu

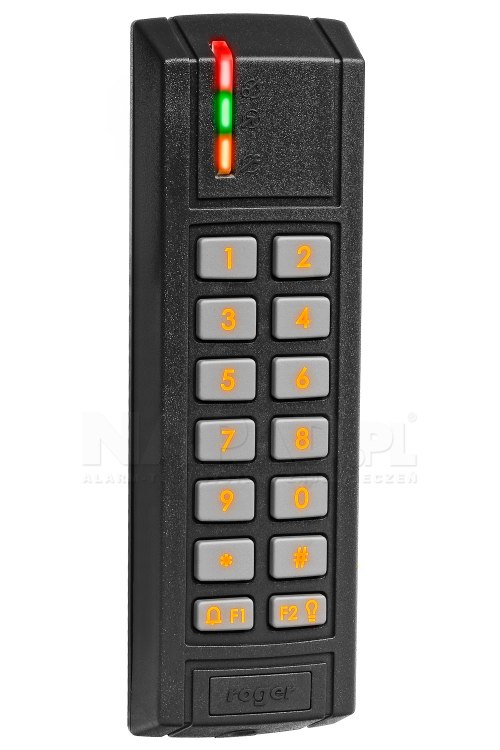

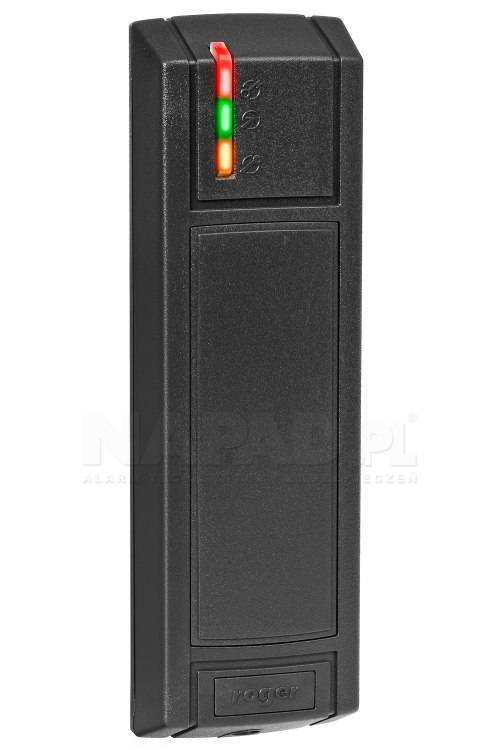

PRT12MF-R4(-BK) - Zewnętrzny czytnik zbliżeniowy Mifare przeznaczony do pracy z kontrolerami dostępu
- obsługa kart ISO/IEC 14443A/MIFARE Ultralight, Classic
- formaty wyjściowe: Wiegand 26..66 bit, RACS CLK/DTA
- praca w trybie terminalowym
- wejście sterujące głośnikiem
- wejście sterujące wskaźnikiem LED
- zasilanie 12 VDC
- zasięg odczytu: do 7 cm
- klasa szczelności: IP65
- detekcja otwarcia obudowy oraz oderwania od podłoża
- odczyt numerów: CSN i PCN
- trzy wskaźniki LED
- regulacja poziomu podświetlenia klawiatury
-
w modelu PRT12MF-R4
- wbudowana klawiatura
- dwa klawisze funkcyjne
- średni pobór prądu: 85 mA
- kabel podłączeniowy 0,5m
- konfiguracja z PC (program RogerVDM)
- warunki pracy:
- temperatura pracy: -25°C ~ 60°C
- wilgotność: 10% ~ 95%
- waga: 150g
- wymiary: 46x152.5x23mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
Czytniki PRT12MF-R4 przeznaczony jest do pracy z kontrolerami dostępu obsługującymi protokół RACS CLK/DTA (Roger) lub Wiegand 24..66 bit. Czytniki nie mogą funkcjonować samodzielnie a ich rola ogranicza się do odczytania numeru identyfikatora bądź kodu PIN i przesłaniu tych danych do kontrolera dostępu. Fabrycznie nowy czytnik skonfigurowany jest do trybu RACS CLK/DTA adres ID=0. Zmiana trybu pracy czytnika może być wykonana z poziomu programu narzędziowego RogerVDM (Windows) lub manualnie w trakcie procedury Programowania trybu pracy.
Konfiguracja czytnika
Czytniki mogą pracować w różnych trybach pracy które określają sposób współpracy z kontrolerem. Wybór trybu pracy i powiązanego z nim formatu transmisji danych do kontrolera może następować z poziomu programu RogerVDM (Windows) lub manualnie w trakcie procedury programowania trybu pracy.
Tryby pracy czynika
Tryb pracy określa sposób w jaki czytnik transmituje dane do kontrolera dostępu. Czytniki mogą transmitować dane w formacie RACS CLK/DTA lub Wiegand 26 - 66 bit. Dodatkowo możliwe jest ustawienie opcji transmisji dla trybu Wiegand.
Tryb RACS CLK/DTA
Format RACS CLK/DTA został opracowany w firmie Roger i jest stosowany w kontrolerach dostępu firmy Roger. Format wykorzystuje dwie linie komunikacyjne CLK i DTA, które służą do dwustronnej transmisji danych pomiędzy kontrolerem i czytnikiem. Każde urządzenie podłączone do linii komunikacyjnych tego standardu musi mieć niepowtarzalny adres z zakresu 0 - 3. Sterowanie wskaźnikami LED oraz głośnikiem czytnika jest realizowane poprzez kontroler za pośrednictwem dwukierunkowego protokołu RACS CLK/DTA i nie wymaga dodatkowych linii sterujących. W przypadku utraty komunikacji z kontrolerem czytnik pulsuje wszystkimi wskaźnikami LED.

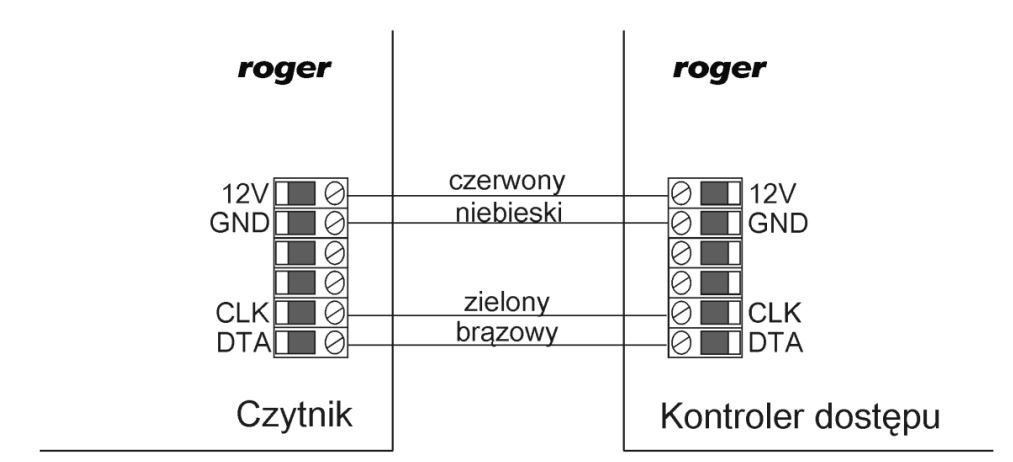

Rys.1 - Przykładowy sposób podłączenia czytnika do kontrolera dostępu z interfejsem RACS CLK/DTA
Tryb Wiegand
W trybie Wiegand dane wysyłane są z czytnika do kontrolera za pośrednictwem linii CLK i DTA które są dołączone odpowiednio do linii DATA0 i DATA1 kontrolera. Transmisja danych jest jednokierunkowa a sterowanie wskaźnikami LED oraz głośnikiem czytnika odbywa się za pomocą linii wejściowych czytnika.

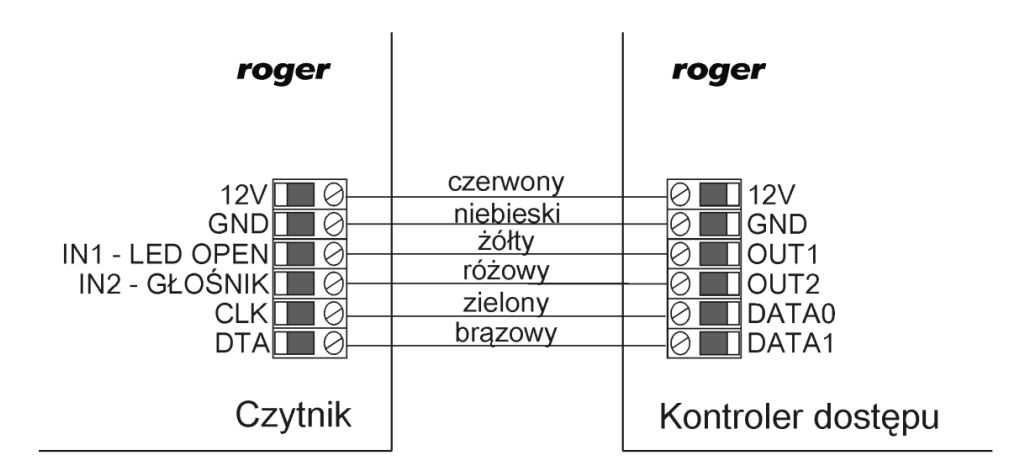

Rys.2 - Przykładowy sposób podłączenia czytnika do kontrolera dostępu z interfejsem Wiegand

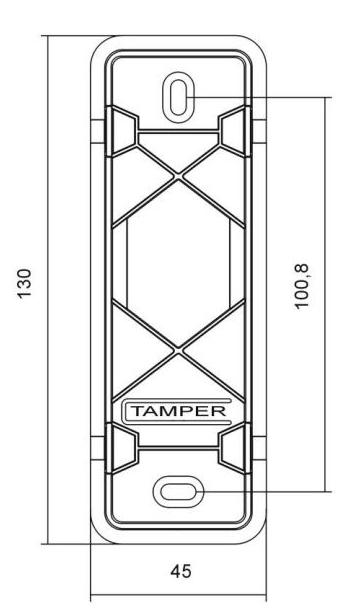

Dimensions
