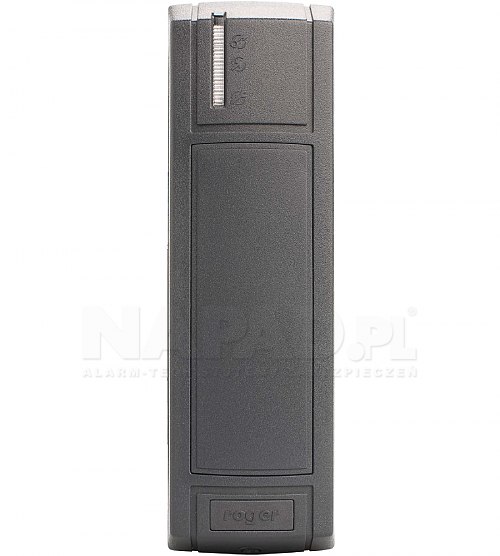

Zewnętrzny kontroler dostępu PR312EM-BK
Kontroler dostępu PR312EM / PR312EM BK
- wbudowany czytnik kart EM 125 kHz
- możliwość dołączenia czytnika zewnętrznego (obustronna kontrola przejścia)
- współpraca z czytnikami serii PRT (Roger)
- współpraca z czytnikiem biometrycznym RFT1000 (Roger)
- trzy programowalne linie wejściowe NO/NC
- dwa programowalne wyjścia tranzystorowe 1A
- wyjście przekaźnikowe 1,5A/30V
- obsługa do 4000 użytkowników w systemie
- zasilanie: 12V DC
- komunikacja przez RS485
- klasa szczelności: IP65
- średni pobór prądu 70 mA
- dowolna topologia magistrali komunikacyjnej
- 250 grup dostępu
- 99 harmonogramów czasowych
- 32 000 zdarzeń w buforze
- lokalny anti-passback
- globalny anti-passback (wymagany CPR w systemie)
- ochrona antysabotażowa (tamper)
- możliwość dołączenia ekspandera we/wy typu XM-2
- tryby identyfikacji: Karta lub PIN, Karta i PIN, tylko Karta, Tylko PIN
- zasięg odczytu: do 15 cm
-
w modelu PR312EM:
- wbudowana klawiatura
- integracja z systemem alarmowym za pośrednictwem linii we/wy
- tryby drzwi: normalny, zablokowane, odblokowane i warunkowo odblokowane
- funkcja dwóch użytkowników, tryb podwójnej identyfikacji i inne zaawansowane funkcje KD
- szybka aktualizacja uprawnień użytkownika (ok. 5 sekund na jeden kontroler w systemie)
- możliwość podziału systemu na podsystemy
- zarządzanie systemem przez sieć komputerową WAN/LAN, lub port szeregowy COM/USB
- współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
-
warunki pracy:
- temperatura pracy: -25°C ~ 60°C
- wilgotność: 10% ~ 95%
- waga: ok. 150g
-
wymiary: (szer./wys./gł.)
- standardowa podstawa: 46x152.5x23mm
- grubsza podstawa: 46x152.5x35mm
- gwarancja: 36 miesięcy
Zewnętrzny kontroler dostępu PR312EM / PR312EM-BK jest kontrolerem pojedynczego przejścia stosowany w ramach systemu kontroli dostępu RACS 4, który został zaprojektowany z myślą o najbardziej popularnych rozwiązaniach kontroli dostępu. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PRxx2 są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym. System kontroli dostępu na bazie kontrolerów PRxx2 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Kontroler posiada wbudowany czytnik kart standardu EM 125 kHz. Urządzenie jest wyposażone w trzy programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz jedno wyjście przekaźnikowe, model PR312EM posiada wbudowaną klawiaturę. Połączenie urządzenia z centralą CPR wzbogaca kontroler o dodatkowe funkcje. Możliwość instalacji bezpośrednio na puszce elektroinstalacyjnej 60mm.
Programowanie kontrolera
Kontrolery zgodnie z ustawieniami fabrycznymi posiadają adres ID=00 oraz mają zaprogramowaną kartę MASTER, która jest dostarczana wraz z nowymi urządzeniami w zestawie. Kartę można użyć do wstępnego przetestowania urządzenia bezpośrednio po jego zainstalowaniu. Urządzenie programuję się z poziomu komputera za pomocą oprogramowania PR Master. Podłączenie kontrolera do komputera wymaga zastosowania odpowiedniego interfejsu komunikacyjnego: UT-2USB, UT-4DR lub RUD-1 albo zastosowania centrali CPR32-NET-BRD. Alternatywnie kontrolery serii PRxx2 można programować manualnie za pomocą komend klawiaturowych opisanych w instrukcji. Później, do programowania urządzenia można używać tak zwanych Kart Programujących. Karty Programujące to zwykłe karty zbliżeniowe, którym przypisano w trakcie konfiguracji specyficzne funkcje programujące.
Instalacja
Kontroler może być instalowany zarówno wewnątrz jak i na zewnątrz budynków i nie wymaga dodatkowych zabezpieczeń przed opadami i wilgocią. Wszystkie połączenia elektryczne należy wykonać przy odłączonym napięciu zasilania. Wszystkie urządzenia podłączone do magistrali komunikacyjnej RS485 systemu KD powinny mieć wspólny minus zasilania (GND), aby to zagwarantować, należy połączyć ze sobą minusy wszystkich zasilaczy używanych w systemie.
Zadania kontrolera dostępu
Podstawowym zadaniem kontrolerów dostępu jest podejmowanie decyzji związanych z obsługiwanym przejściem. Logika funkcjonowania przejścia oraz decyzje są podejmowane na bazie danych konfiguracyjnych zapisanych w wewnętrznej pamięci kontrolerów. Decyzje dotyczą między innymi praw dostępu, harmonogramów czasowych, trybów uzbrojenia systemu, sygnalizacji stanów alarmowych i innych.
Rys.1 - Schemat typowego podłączenia kontrolera
Dimensions
