M-SEP/HDR-60-24 - zasilacz (max 20 monitorów)

Product code: 9812

GTIN: 5907281206785

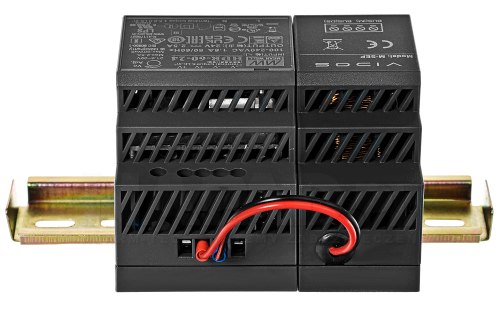

Zasilacz z separatorem Vidos Duo MSEP HDR 60 24

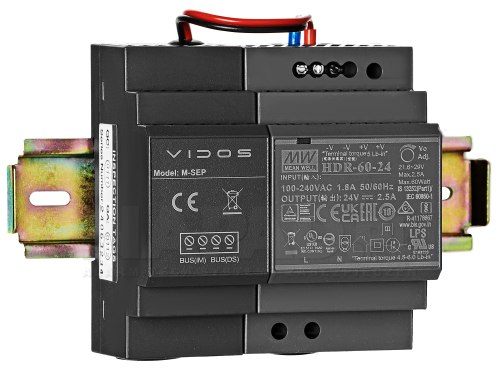

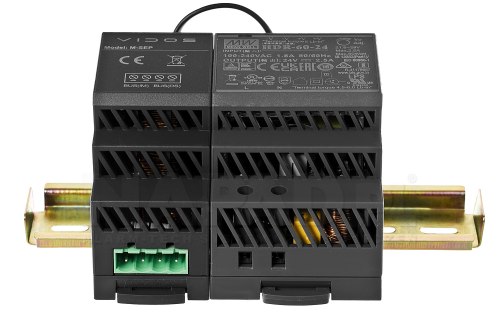

Zasilacz na szynę DIN do wideodomofonu widos duso M SEP HDR6024

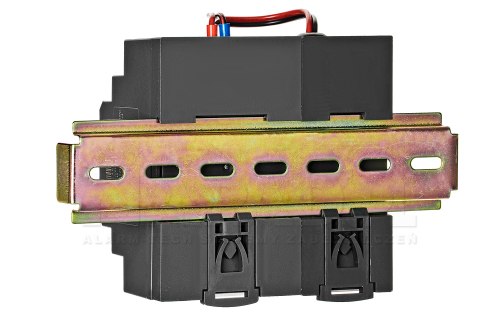

Zasilacz z regulacją napięcia Vidos M-SEP HDR-60-24

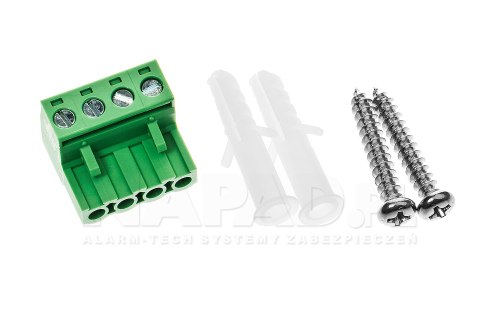

Power supply Vidos MSEPHDR 6024 accessories

out of stock

M-SEP/HDR-60-24 - Zasilacz z separatorem do systemu Vidos DUO

napięcie wejściowe: 100V-240V AC
napięcie wyjściowe: 24V ±1.5V DC
maksymalny prąd wyjściowy: 2,5A
zasilanie: do 20x monitorów
separacja sygnału i napięcia

zabezpieczenia: prądowe, przepięciowe oraz przeciwzwarciowe
montaż na szynie DIN lub ścianie
obudowa: klasa szczelności (IP20)
wymiary: 88x89x59mm (wys./szer./gł.)

M-SEP/HDR-60-24 - zasilacz (max 20 monitorów)

Product code: 9812

GTIN: 5907281206785

€ 70,29

€ 57,15 net

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Zasilacz M-SEP/HDR-60-24 to profesjonalne akcesorium zaprojektowane do wydajnego zasilania nawet 20 monitorów zlokalizowanych w ramach dwużyłowych systemów wideodomofonowych marki Vidos Duo. Urządzenie pełni równocześnie dwojaką rolę: separuje sygnał sterujący i przekazuje zasilanie do podłączonych odbiorników.

Niezawodna i bezpieczna praca zasilacza gwarantowana jest przez system wbudowanych zabezpieczeń prądowych, przepięciowych i przeciwzwarciowych. Atutem urządzenia jest także możliwość regulacji napięcia wyjściowego, co skutecznie pozwala na transfer optymalnej wartości zasilania do konkretnego urządzenia końcowego.

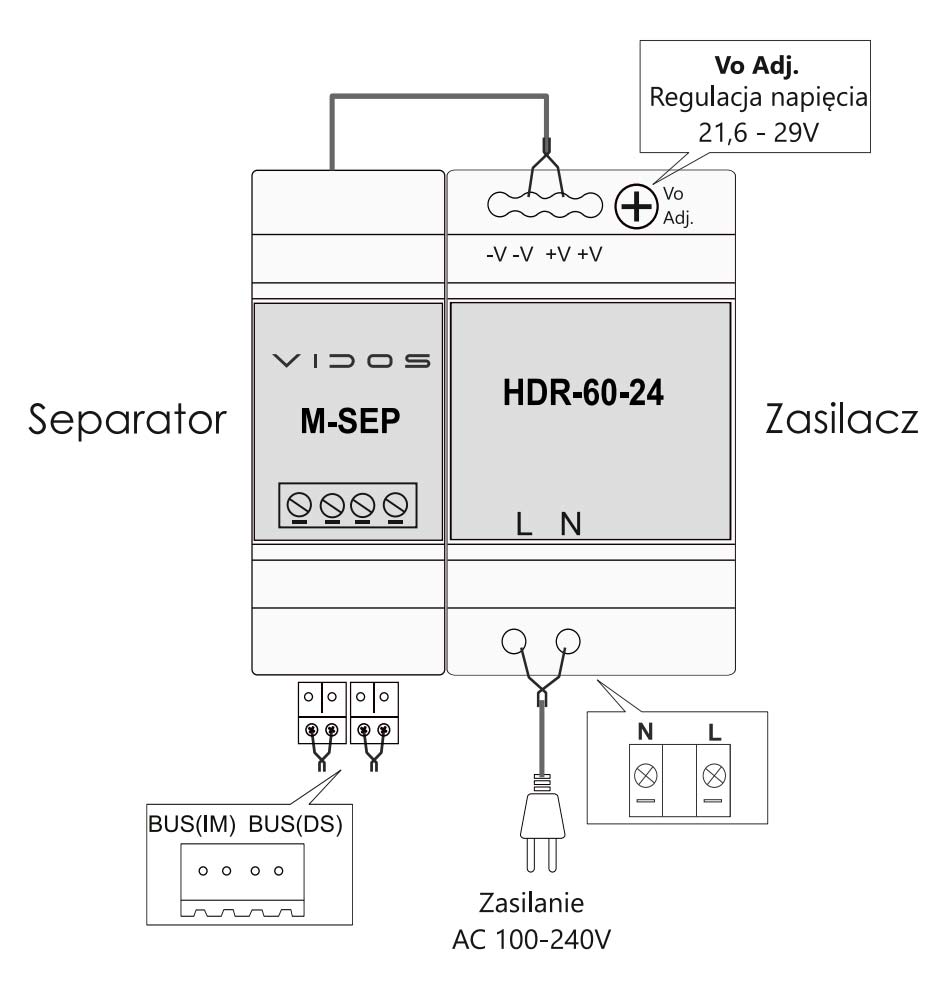

Opis zasilacza

N: Zasilanie AC 100V ~ 240V
L: Zasilanie AC 100V ~ 240V
Vo ADJ: Regulacja napięcia wyjściowego
BUS (IM): Do podłączenia monitora
BUS (DS): Do podłączenia stacji bramowej

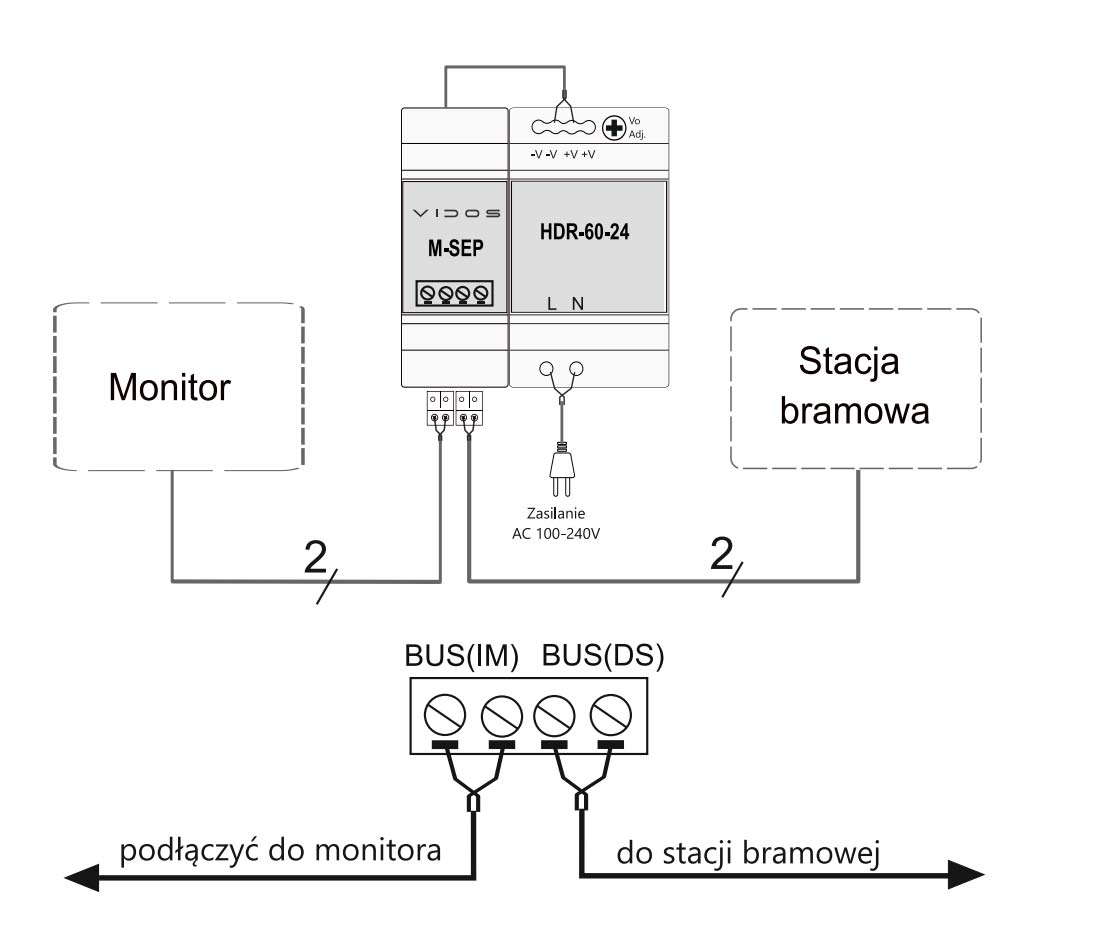

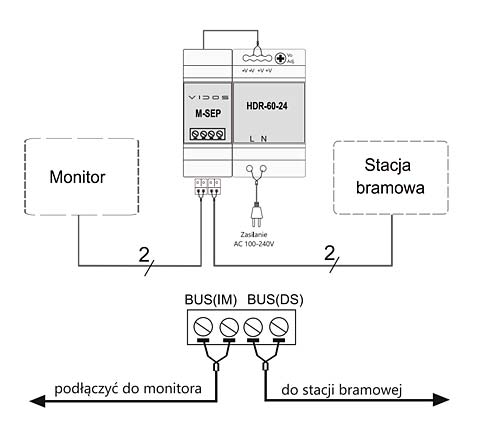

Rys.1 - Schemat połączenia M-SEP/HDR-60-24

System Vidos DUO

Vidos DUO to niezawodne i w pełni komfortowe rozwiązanie cyfrowe bazujące jedynie na połączeniach 2 żyłowych bez polaryzacji. Minimalizm i prostota instalacji gwarantują sprawną realizację systemów wideodomofonowych również w ramach istniejących już struktur okablowania. Szeroka oferta dedykowanych modułów rozszerzeń umożliwia dodatkowo łatwą rozbudowę funkcjonalności systemu wedle potrzeb użytkownika. Videodomofony Vidos Duo to estetyczny design i solidne wykonanie urządzeń, bardzo dobra jakość obrazu i dźwięku oraz praktyczne rozwiązania użytkowe dla najwyższego komfortu obsługi systemu.

2 żyłowe połączenia między każdym punktem w instalacji
1 zasilacz dla całego systemu
możliwość podłączenia do 4 stacji bramowych
do 24 lokali w systemie (256 lokali z modułem M-3F)
odległość do 150m od stacji bramowej do najdalszego monitora (300m z modułem M-3F)
adresowany interkom pomiędzy monitorami
dodatkowy przekaźnik do obsługi rygla, automatyki bramowej lub oświetlenia dzięki modułowi B5

Rozbuduj system o dodatkowe możliwości

Zasięg transmisji do 300m Detekcja ruchu Sterowanie oświetleniem, automatyką bramową Dodatkowe monitory i stacje bramowe Dodatkowe lokale Wzmocnienie sygnału wideo Wewnętrzna sieć osiedlowa

Moduł wielofunkcyjny M-3F

Zastosowanie modułu, ustawionego w trybie pracy: repeater, pozwala na znaczące zwiększenie zasięgu komunikacji między urządzeniami w systemie. Moduł M3-F podwaja maksymalny dystans transmisji danych ze standardowego poziomu 150 do 300m.

Moduł kamer M-K4

Przy pomocy modułu możliwe jest łatwe rozbudowanie systemu wideodomofonowego o funkcjonalność kamer do monitoringu. Każdy moduł M-K4 zapewnia obsługę maksymalnie 4 kamer analogowych nagrywających obraz w technologii CVBS i systemie PAL.

Monitor M1021

Wykorzystanie dedykowanego monitora M1021, wraz ze stacją bramową z obsługą czujnika, rozbudowuje system wideodomofonowy o funkcjonalność detektorów ruchu PIR. Z poziomu interfejsu monitora możliwe jest programowanie konkretnych akcji wykonywanych w momencie wykrycia ruchu przez czujkę.

Moduł sterujący B5

Moduł otwiera dostęp do dodatkowej funkcjonalności systemu. Do wyboru tryb obsługi drugiego rygla, w tym wysokoprądowego, możliwość zwalniania rygla poprzez przycisk zwierny NO w trakcie opuszczania terenu posesji, a także sterowanie automatyką bramową lub oświetleniem.

Moduł funkcyjny M-SM4

Moduł M-SM4 zwiększa ilość obsługiwanych urządzeń wywołujących lub odbiorczych abonenta końcowego, jak również umożliwia sprawny rozdział sygnału w dużych instalacjach wideodomofonowych. Każdy moduł dodaje w systemie kolejne 4 monitory lub stacje bramowe. Podobny efekt, ograniczony jedynie do monitorów, oferuje również moduł M‑SM4A.

Moduł wielofunkcyjny M-3F

Zastosowanie modułu, ustawionego w trybie pracy: router, pozwala na powiększenie całkowitej ilości obsługiwanych lokali o dodatkowe 32. Przy zastosowaniu w systemie 8 modułów M-3F realne jest utworzenie rozbudowanej struktury złożonej nawet z 256 lokali.

Moduł funkcyjny M-SM4A

Właściwości modułu pozwalają wzmocnić sygnał wideo w instalacjach wielomonitorowych. Akcesorium umożliwia łączenie ze sobą całych systemów monitorów użytkowych, rozdzielonych na wiele podrzędnych sekcji. Każdy odrębny system i każda jego podsekcja obsługiwane są przez indywidualny moduł M‑SM4A.

Moduł sieciowy M-LAN

Moduł umożliwia realizację i zarządzanie wielobudynkowym systemem osiedlowym, agregującym monitory i unifony użytkowników, a także stacje bramowe i ogrodzeniowe oraz konsolę portierską. Każdy z modułów obsługuje do 32 użytkowników, a cały system do 199 modułów M-LAN. Akcesorium wymagane jest również, gdy w systemie zlokalizowano więcej niż 5 stacji bramowych.

Specification

Główne
Zasilanie	100V ~ 240V AC, 50Hz ~ 60Hz
Znamionowe napięcie wyjściowe	24V DC
Prąd znamionowy	2,5A
Moc znamionowa	60W
Regulacja napięcia	21,6V - 29V
Maksymalny pobór prądu	2,5A
Temperatura pracy	-10°C ~ 50°C
Montaż na szynie	DIN TS35
Stopień ochrony	IP20
Wymiary (szer./wys./dł.)	88x89x59mm

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla M-SEP/HDR-60-24 - zasilacz (max 20 monitorów)

Download all


Instrukcja obsługi [PL]	User manuals	1.8 MB	Download
Deklaracja zgodności [PL]	Certificates	2.3 MB	Download
Karta katalogowa [PL]	Data sheets	2.8 MB	Download

Ask a question about this product

Complementary products

Lista produktów uzupełniających, które warto kupić

Information

Dane GPSR dla M-SEP/HDR-60-24 - zasilacz (max 20 monitorów)

Producent / Osoba odpowiedzialna w UE

Nazwa: Vidos sp. z o.o.
Adres: ul. Sokołowska 44, 05-806 Sokołów, Polska
Tel: 22 817 40 08
E-mail kontaktowy ws. GPSR: biuro@vidos.pl
www.vidos.pl

Documents to download
	Instrukcja bezpieczeństwa użytkowania produktu M-SEP/HDR-60-24 - zasilacz (max 20 monitorów)	4.8 KB	Download

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu M-SEP/HDR-60-24 - zasilacz (max 20 monitorów)

Ogólne zasady bezpieczeństwa
- Przed obsługą urządzenia należy zapoznać się z instrukcją obsługi produktu dostarczoną przez producenta i informacjami dotyczącymi bezpieczeństwa w niej zawartymi.
- Używaj produkt zgodnie z jego przeznaczeniem określonym w instrukcji obsługi.
- To urządzenie może być używane wyłącznie przez osoby o wystarczającej sprawności fizycznej, sensorycznej i intelektualnej oraz posiadającej odpowiednią wiedzę i doświadczenie. Inne osoby mogą korzystać z urządzenia wyłącznie pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo.
- Trzymaj ten produkt z dala od dzieci. Dzieci nie są jeszcze w stanie ocenić istniejących zagrożeń.
- Przechowywać elementy opakowania (woreczki foliowe, elementy ze styropianu) poza zasięgiem dzieci i zwierząt.
Bezpieczeństwo montażu i instalacji
- Zasilacze i moduły funkcyjne należy montować wyłącznie na szynie DIN lub na ścianie, zgodnie z instrukcją producenta.
- Przed montażem upewnij się, że miejsce instalacji jest suche, wolne od wilgoci oraz ma odpowiednią wentylację.
- Nie instaluj urządzeń w miejscach narażonych na bezpośrednie działanie wody lub wilgoci, gdyż obudowa ma klasę szczelności IP20, co nie chroni przed wilgocią.
- Podczas montażu unikaj uszkodzenia przewodów oraz elementów zabezpieczających.
Bezpieczeństwo elektryczne i zasilania
- Podłączanie urządzeń do sieci elektrycznej (100V-240V AC) powinno być wykonane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.
- Sprawdź zgodność napięcia wejściowego z parametrami urządzenia przed podłączeniem.
- Nie przeciążaj zasilacza, nie podłączaj urządzeń o łącznym poborze prądu przekraczającym maksymalny prąd wyjściowy (np. 0,75A dla P24/18, 1,3A dla P28/36).
- Urządzenia wyposażone są w zabezpieczenia prądowe, przepięciowe i przeciwzwarciowe, jednak nie należy ich modyfikować ani usuwać.
- Nie używaj uszkodzonych przewodów ani urządzeń.
Bezpieczeństwo użytkowania i konserwacji
- Przed wykonywaniem prac serwisowych lub konserwacyjnych odłącz urządzenie od zasilania.
- Nie demontuj ani nie modyfikuj urządzeń samodzielnie. Naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel.
- Nie dopuszczaj do kontaktu urządzenia z wilgocią ani cieczami.
- Nie używaj urządzenia, jeśli zauważysz uszkodzenia mechaniczne lub nieprawidłowe działanie.
- Moduły sterujące (np. B5) i rozdzielacze sygnału (np. M-SM4) wymagają zasilania 24V DC – upewnij się, że są poprawnie zasilane.
Bezpieczeństwo dzieci
- Urządzenia nie są zabawkami i powinny być przechowywane poza zasięgiem dzieci.
- Małe elementy i opakowania mogą stanowić ryzyko zadławienia – należy je odpowiednio zabezpieczyć.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.

Na każdym etapie użytkowania urządzenia należy przestrzegać zasad i informacji bezpieczeństwa zawartych w instrukcji obsługi produktu dostarczonej przez producenta. Zachowaj instrukcję obsługi abyś mógł się w każdej chwili do niej odnieść. Urządzenie należy przekazywać osobom trzecim wyłącznie wraz z instrukcją użytkowania.
