P26/26 - zasilacz (max 4 monitory)

Product code: 9745

GTIN: 5907281206778

out of stock

P26/26 - Zasilacz z separatorem do systemu Vidos DUO

napięcie wejściowe: 230V AC
napięcie wyjściowe: 26V
maksymalny prąd wyjściowy: 1A
zasilanie: do 4x monitorów (w zależności od systemu)
separacja sygnału i napięcia

nie współpracuje z modułem M-LAN
zabezpieczenia: prądowe, przepięciowe oraz przeciwzwarciowe
montaż na szynie DIN lub ścianie
obudowa: klasa szczelności (IP20)
wymiary: 105x89x66mm (wys./szer./gł.)

P26/26 - zasilacz (max 4 monitory)

Product code: 9745

GTIN: 5907281206778

€ 39,36

€ 32,00 net

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Zasilacz Vidos P26/26 to akcesorium stworzone do pracy w ramach dwużyłowych systemów wideodomofonowych z rodziny VIDOS DUO. Urządzenie skonstruowano a taki sposób, że pełni zarówno funkcję zasilacza oraz separatora napięcia i sygnału. Wydajność jednostki pozwala na stabilne zasilanie do czterech monitorów w tym samym czasie. W systemach wielolokatorskich natomiast, całkowita ilość zasilaczy jest zależna od odległości i obciążenia prądowego. Praktyczna konstrukcja urządzenia stwarza swobodę w montażu zasilacza na ścianie lub szynie DIN. Wbudowane zabezpieczenia prądowe, przepięciowe i przeciwzwarciowe zwiększają skuteczność pracy i bezpieczeństwo zasilanych urządzeń. Zasilacz nie współpracuje z modułem M-LAN.

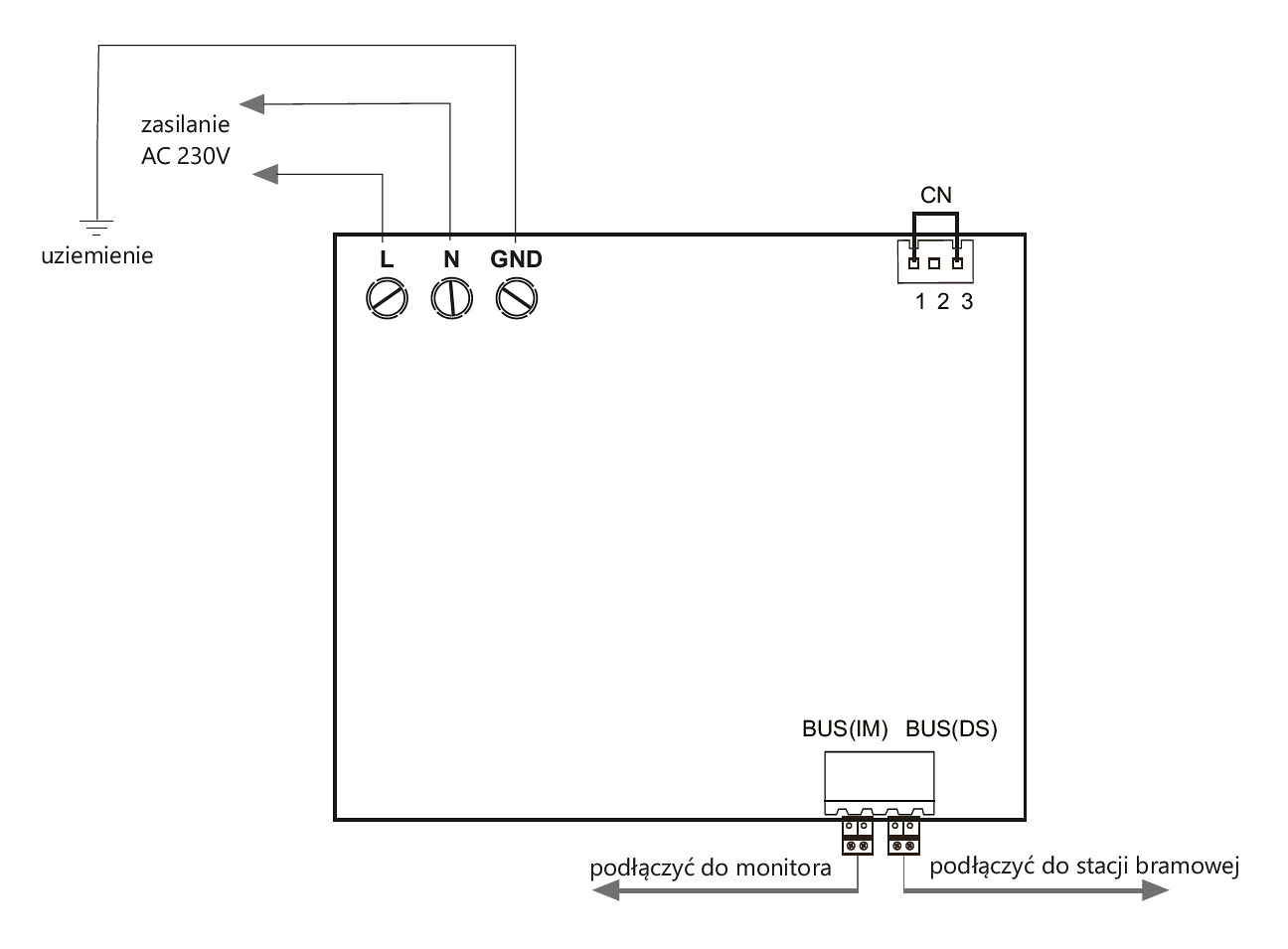

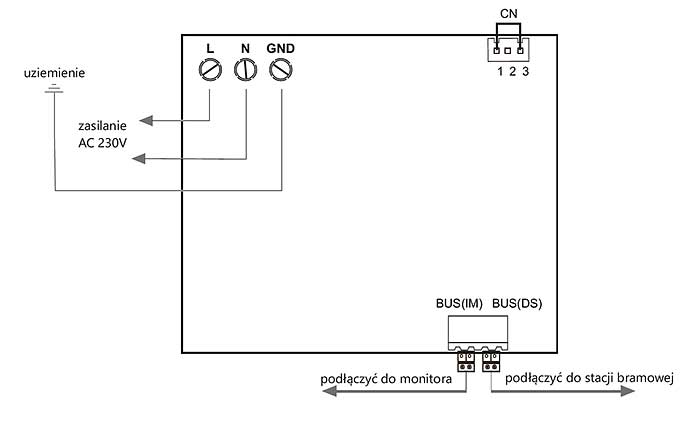

Schemat połączenia zasilacza Vidos P26/26

Rys.1 - Schemat połączenia P26/26.

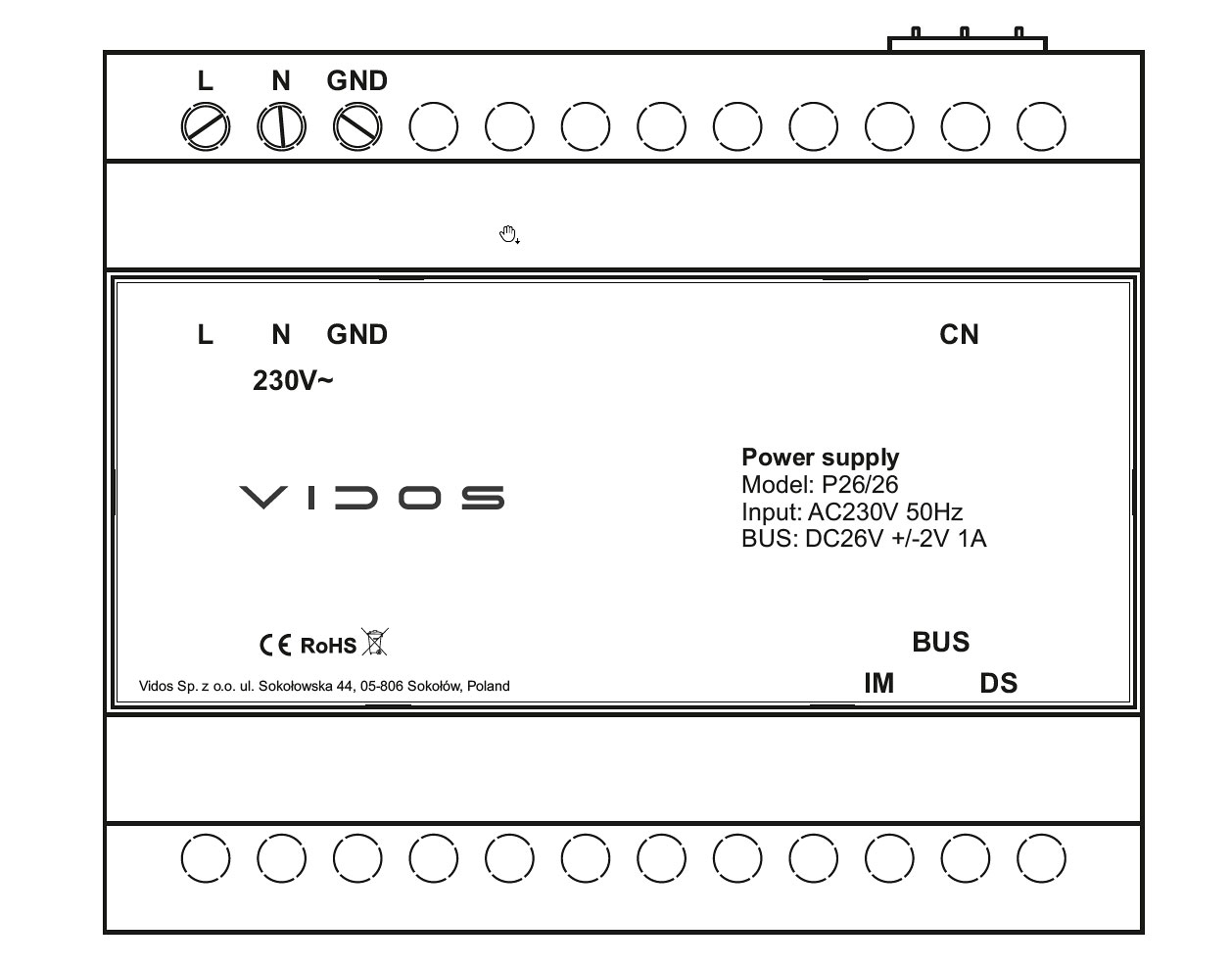

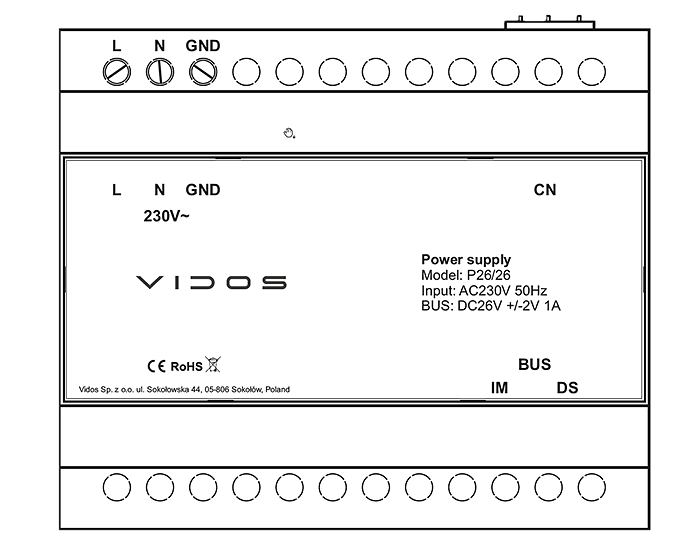

Opis zasilacza

GND: Uziemienie
N: Zasilanie AC 230V
L: Zasilanie AC 230V
CN: Złącze
BUS (IM): Do podłączenia monitora
BUS (DS): Do podłączenia stacji bramowej

System Vidos DUO

Vidos DUO to niezawodne i w pełni komfortowe rozwiązanie cyfrowe bazujące jedynie na połączeniach 2 żyłowych bez polaryzacji. Minimalizm i prostota instalacji gwarantują sprawną realizację systemów wideodomofonowych również w ramach istniejących już struktur okablowania. Szeroka oferta dedykowanych modułów rozszerzeń umożliwia dodatkowo łatwą rozbudowę funkcjonalności systemu wedle potrzeb użytkownika. Videodomofony Vidos Duo to estetyczny design i solidne wykonanie urządzeń, bardzo dobra jakość obrazu i dźwięku oraz praktyczne rozwiązania użytkowe dla najwyższego komfortu obsługi systemu.

2 żyłowe połączenia między każdym punktem w instalacji
1 zasilacz dla całego systemu
możliwość podłączenia do 4 stacji bramowych
do 32 lokali w systemie (256 lokali z modułem M-3F)
odległość do 150m od stacji bramowej do najdalszego monitora (300m z modułem M-3F)
adresowany interkom pomiędzy monitorami
dodatkowy przekaźnik do obsługi rygla, automatyki bramowej lub oświetlenia dzięki modułowi B5
opcjonalne odbieranie rozmów na telefonie dzięki modułowi GSM

Rozbuduj system o dodatkowe możliwości

Zasięg transmisji do 300m Monitoring wizyjny Detekcja ruchu Sterowanie oświetleniem, automatyką bramową Dodatkowe monitory i stacje bramowe Dodatkowe lokale Wzmocnienie sygnału wideo Wewnętrzna sieć osiedlowa

Moduł wielofunkcyjny M-3F

Zastosowanie modułu, ustawionego w trybie pracy: repeater, pozwala na znaczące zwiększenie zasięgu komunikacji między urządzeniami w systemie. Moduł M3-F podwaja maksymalny dystans transmisji danych ze standardowego poziomu 150 do 300m.

Moduł kamer M-K4

Przy pomocy modułu możliwe jest łatwe rozbudowanie systemu wideodomofonowego o funkcjonalność kamer do monitoringu. Każdy moduł M-K4 zapewnia obsługę maksymalnie 4 kamer analogowych nagrywających obraz w technologii CVBS i systemie PAL.

Monitor M1021

Wykorzystanie dedykowanego monitora M1021, wraz ze stacją bramową z obsługą czujnika, rozbudowuje system wideodomofonowy o funkcjonalność detektorów ruchu PIR. Z poziomu interfejsu monitora możliwe jest programowanie konkretnych akcji wykonywanych w momencie wykrycia ruchu przez czujkę.

Moduł sterujący B5

Moduł otwiera dostęp do dodatkowej funkcjonalności systemu. Do wyboru tryb obsługi drugiego rygla, w tym wysokoprądowego, możliwość zwalniania rygla poprzez przycisk zwierny NO w trakcie opuszczania terenu posesji, a także sterowanie automatyką bramową lub oświetleniem.

Moduł funkcyjny M-SM4

Moduł M-SM4 zwiększa ilość obsługiwanych urządzeń wywołujących lub odbiorczych abonenta końcowego, jak również umożliwia sprawny rozdział sygnału w dużych instalacjach wideodomofonowych. Każdy moduł dodaje w systemie kolejne 4 monitory lub stacje bramowe. Podobny efekt, ograniczony jedynie do monitorów, oferuje również moduł M‑SM4A.

Moduł wielofunkcyjny M-3F

Zastosowanie modułu, ustawionego w trybie pracy: router, pozwala na powiększenie całkowitej ilości obsługiwanych lokali o dodatkowe 32. Przy zastosowaniu w systemie 8 modułów M-3F realne jest utworzenie rozbudowanej struktury złożonej nawet z 256 lokali.

Moduł funkcyjny M-SM4A

Właściwości modułu pozwalają wzmocnić sygnał wideo w instalacjach wielomonitorowych. Akcesorium umożliwia łączenie ze sobą całych systemów monitorów użytkowych, rozdzielonych na wiele podrzędnych sekcji. Każdy odrębny system i każda jego podsekcja obsługiwane są przez indywidualny moduł M‑SM4A.

Moduł sieciowy M-LAN

Moduł umożliwia realizację i zarządzanie wielobudynkowym systemem osiedlowym, agregującym monitory i unifony użytkowników, a także stacje bramowe i ogrodzeniowe oraz konsolę portierską. Każdy z modułów obsługuje do 32 użytkowników, a cały system do 199 modułów M-LAN. Akcesorium wymagane jest również, gdy w systemie zlokalizowano więcej niż 5 stacji bramowych.

Specification

Główne
Zasilanie	230V AC, 50Hz
Znamionowe napięcie wyjściowe	26V DC ±2V
Maksymalny prąd wyjściowy	1A
Temperatura pracy	-5°C ~ 55°C
Montaz na szynie	DIN
Stopień ochrony	IP20
Wymiary (szer./wys./dł.)	105x89x66mm
