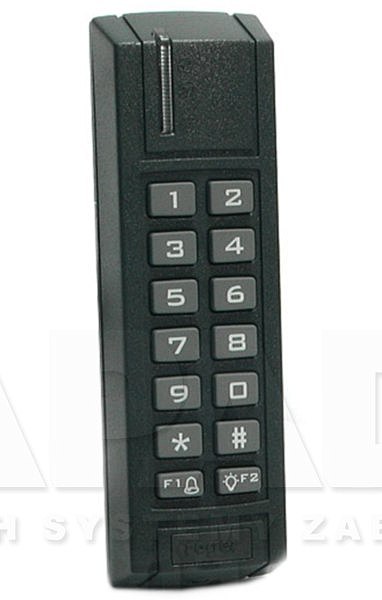

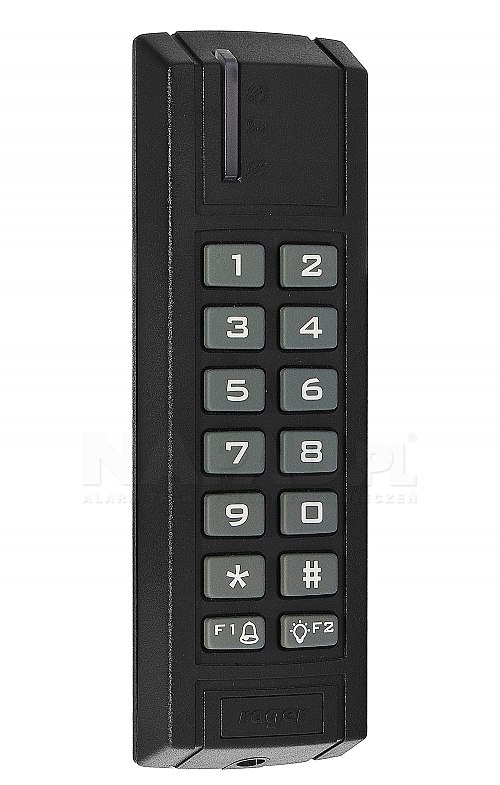

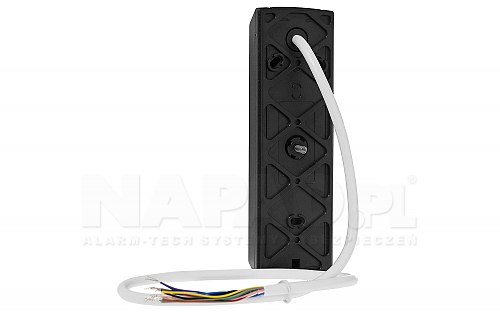

Zewnętrzny czytnik zbliżeniowy z klawiaturą MCT12M
Terminal dostępu MCT12M / MCT12M-IO / MCT12M-DES-IO
- dedykowany do systemu RACS5
- obsługa kart 13,56 MHz MIFARE Ultralight/Classic
- praca w trybie terminalowym
- zasilanie: 12V DC
- zasięg odczytu: do 7 cm
- interfejs komunikacyjny: RS485
- klasa szczelności: IP65

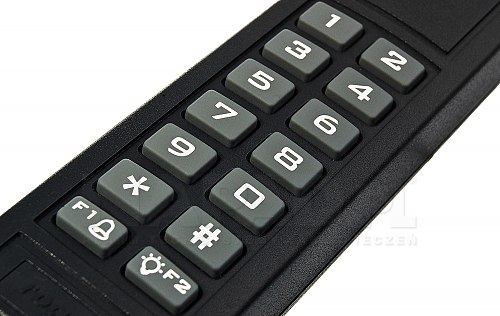

- wbudowana klawiatura
- dwa klawisze funkcyjne
- rozpoznawanie długiego przyłożenia karty
- średni pobór prądu: 85 mA
- odczyt numerów: CSN, SSN, MSN
- odczyt numeru programowalnego karty: PCN
- głośnik sygnalizacyjny z regulowanym poziomem dźwięku
-
w modelu MCT12M-IO:
- trzy wejścia parametryczne typu NO/NC
- dwa wyjścia tranzystorowe o obciążalności 150mA/15V
- jedno wyjście przekaźnikowe o obciążalności 1,5A/30V
- możliwość pracy wejść w trybie Double Wiring
- czas reakcji wejść definiowany w zakresie: 50 ~ 5000 ms
- definiowanie polaryzacji spoczynkowej linii wyjściowej
-
w modelu MCT12M-DES-IO:
- obsługa kart 13,56 MHz MIFARE Ultralight, Classic, Plus, DESFire
- trzy wejścia parametryczne typu NO/NC
- dwa wyjścia tranzystorowe o obciążalności 150mA/15V
- jedno wyjście przekaźnikowe o obciążalności 1,5A/30V
- możliwość pracy wejść w trybie Double Wiring
- trzy wskaźniki LED
- czujnik antysabotażowy (Tamper)
- detekcja otwarcia obudowy oraz oderwania od podłoża
- aktualizacja oprogramowania wbudowanego przez RS485
- konfiguracja przez RS485 (RogerVDM)
-
warunki pracy:
- temperatura pracy: -25°C ~ +60°C
- wilgotność: 10% ~ 95%
- waga: ok. 150g
-
wymiary (szer./wys./dł.):

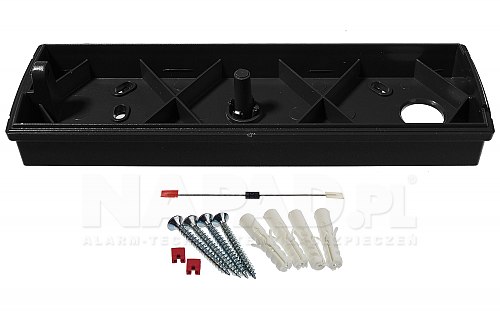

- standardowa podstawka: 46x152,5x23mm
- grubsza podstawka: 46x152,5x35mm
- gwarancja: 36 miesięcy
Informacje o kontrolerze
MCT12M to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Urządzenie umożliwia rozpoznawanie użytkowników za pośrednictwem kart zbliżeniowych standardu 13,56 MHz MIFARE Ultralight/Classic. Terminal MCT12M posiada interfejs RS485 za pośrednictwem, którego są podłączane do magistrali komunikacyjnej kontrolera MC16. Urządzenie może być instalowane na zewnątrz budynków bez konieczności stosowania dodatkowych zabezpieczeń. Nowoczesny czytnik MCT12M wyposażony został w praktyczną 12 przyciskową klawiaturę numeryczną i dwa przyciski funkcyjne. Dzięki niej możliwe jest łatwe i szybkie otwarcie drzwi, poprzez wpisanie odpowiedniego kodu PIN.
MCT12M-IO to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Urządzenie umożliwia rozpoznawanie użytkowników za pośrednictwem kart zbliżeniowych standardu 13,56 MHz MIFARE Ultralight/Classic. Terminal MCT12M-IO posiada interfejs RS485 za pośrednictwem, którego są podłączane do magistrali komunikacyjnej kontrolera MC16. Urządzenie może być instalowane na zewnątrz budynków bez konieczności stosowania dodatkowych zabezpieczeń. Terminal MCT12MIO został wyposażony w trzy wejścia NO/NC, dwa wyjścia tranzystorowe, jedno wyjście przekaźnikowe oraz posiada praktyczną 12 przyciskową klawiaturę numeryczną i dwa przyciski funkcyjne. Dzięki niej możliwe jest łatwe i szybkie otwarcie drzwi, poprzez wpisanie odpowiedniego kodu PIN.
MCT12M-DES-IO to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Urządzenie umożliwia rozpoznawanie użytkowników za pośrednictwem kart zbliżeniowych standardu 13,56 MHz MIFARE Ultralight, Classic, Plus, DESFire. Terminal MCT12M-DES-IO posiada interfejs RS485 za pośrednictwem, którego są podłączane do magistrali komunikacyjnej kontrolera MCT12MDESIO. Urządzenie może być instalowane na zewnątrz budynków bez konieczności stosowania dodatkowych zabezpieczeń. Nowoczesny czytnik MCT12M DES IO wyposażony został w trzy wejścia NO/NC, dwa wyjścia tranzystorowe, jedno wyjście przekaźnikowe oraz posiada praktyczną 12 przyciskową klawiaturę numeryczną i dwa przyciski funkcyjne. Dzięki niej możliwe jest łatwe i szybkie otwarcie drzwi, poprzez wpisanie odpowiedniego kodu PIN. MCT12M-DES-IO wbudowana klawiatura z dwoma przyciskami funkcyjnymi.
Zasilanie
Terminal wymaga zasilania z napięcia stałego w zakresie 11-15V. Napięcie to może być doprowadzone z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 lub z osobnego zasilacza. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Dobór właściwych przekrojów przewodów jest szczególnie krytyczny w sytuacji, gdy urządzenie jest zasilane ze źródła znajdującego się w znacznej odległości. W takim przypadku należy rozważyć użycie dodatkowego zasilacza umieszczonego blisko urządzenia. Minus takiego dodatkowego zasilacza należy połączyć z minusem kontrolera (GND) przy pomocy przewodu o dowolnie małym przekroju.
Magistrala RS485
Komunikację terminala z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. Magistralę tą można kształtować w sposób swobodny stosując topologie gwiazdy i drzewa a także ich kombinacje. Nie dopuszcza się jednak stosowania topologii pętli. Nie jest wymagane stosowanie rezystorów terminujących na końcach linii transmisyjnych magistrali komunikacyjnej RS485. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kablam niemniej preferowana jest nieekranowana skrętka komputerowa. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia.
Sygnalizacja pracy LED
| Wskaźnik | Symbol | Kolor | Funkcja wbudowana |
|---|---|---|---|
| LED STATUS |  |
Czerwony/Zielony | Domyślnie wskaźnik świeci na czerwono. W przypadku przypisania terminala do strefy alarmowej, wskaźnik sygnalizuje uzbrojenie (czerwony) lub rozbrojenie (zielony). |
| LED OPEN |  |
Zielony | Wskaźnik sygnalizuje przyznanie dostępu |
| LED SYSTEM |  |
Pomarańczowy | Wskaźnik domyślnie sygnalizuje odczyt karty i może sygnalizować różne funkcje systemowe w tym awarię urządzenia. |
Czujnik antysabotażowy

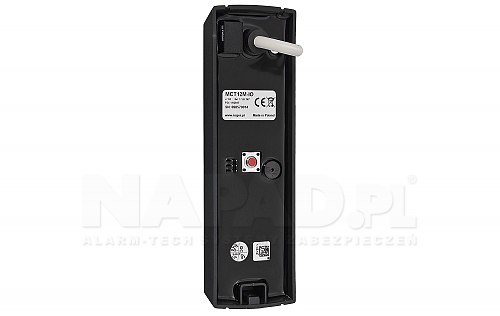

Wbudowany czujnik antysabotażowy (Tamper) umożliwia detekcję otwarcia obudowy terminala jak też oderwania jej od podłoża. Czujnik jest na stałe podłączony do linii wejściowej terminala. Nie wymaga on konfiguracji niskopoziomowej ani dodatkowych czynności instalacyjnych ale istotne jest by zamontować panel przedni terminala tak by czujnik antysabotażowy był dociśnięty do podstawy terminala. Czujnik wymaga konfiguracji wysokopoziomowej polegającej na przypisaniu funkcji [133] Tamper – klucz stały na poziomie Płyty głównej kontrolera w drzewku nawigacyjnym programu VISO.
Czytnik Mifare
Nowoczesny czytnik MCT12M zostały zaprojektowany do współpracy z transponderami w standardzie 13.56MHz MIFARE Ultralight oraz Classic, dodatkowo w model MCT12M-DES-IO oferuje obsługę 13,56 MHz MIFARE Plus/DESFire. Czytnik może być skonfigurowany do odczytu następujących numerów: CSN (unikalny numer seryjny karty), SSN (numer zapisany w dowolnym sektorze karty), MSN (numer adresowany przez sektor MAD).
Sposób działania
Terminal po podłączeniu do kontrolera dostępu MC16 może być wykorzystywany do realizacji funkcji kontroli dostępu i rejestracji czasu pracy (RCP). Terminal może również współpracować z kontrolerem MC16 z wykorzystaniem ekspanderów MCX2D/MCX4D jak w zestawach typu M16-PAC-KIT. Różne scenariusze współpracy z kontrolerem MC16 przedstawiono w nocie aplikacyjnej AN002.
Rys.1 - Schemat przykładowego podłączenia terminala do kontrolera MC16
Wbudowane linie wejścia / wyjścia
Terminal MCT12M-IO / MCT12M-DES-IO posiada wbudowane trzy linie wejściowe, dwa wyjścia tranzystorowe oraz jedno wyjście przekaźnikowe. Obecność tych linii umożliwia kompleksową realizację obsługi przejścia bez konieczności stosowania dodatkowych ekspanderów. Po zamontowaniu dodatkowego czytnika MCT możliwa jest obustronna kontrola przejścia. Czytnik MCT12M-IO znajduje najczęściej zastosowanie do obsługi przejść wewnętrznych, wobec których nie ma wymogu wysokiego poziomu bezpieczeństwa a zagrożenie sabotażem jest niewielkie lub, jego wystąpienie nie niesie za sobą krytycznych skutków.
Nowoczesny system RACS 5
System RACS 5 jest grupą produktów oraz towarzyszącego mu oprogramowania przeznaczoną do realizacji funkcji fizycznej kontroli dostępu, automatyki budynkowej oraz systemu alarmowego w budynkach. RACS 5 jest łatwo skalowalny i może być stosowany w instalacjach o dowolnej wielkości począwszy od tych najmniejszych, bazujących na jednym przejściu do tych największych obsługujących biurowce, hotele czy stadiony. System kontroli dostępu RACS 5 obejmuje kontrolery wielu przejść serii MC16, czytniki zbliżeniowe MCT, ekspandery wejść/wyjść MCX, program zarządzający VISO oraz aplikację do konfiguracji niskopoziomowej RogerVDM.
Zadania realizowane przez system RACS 5 |
|---|
| Kontrola dostępu do pomieszczeń i wind |
| Sterowanie systemem alarmowym z poziomu punktów logowania |
| Prezentacja stanu systemu alarmowego na punktach logowania |
| Realizacja elementów automatyki budynkowej |
| Monitorowanie pracy systemu w czasie rzeczywistym |
| Rejestracja zdarzeń w trakcie pracy systemu |
| Przygotowywanie danych wejściowych dla rozliczania czasu pracy |
| Dostęp do bazy danych systemu za pomocą interfejsu programowego |
Dimensions
