To order

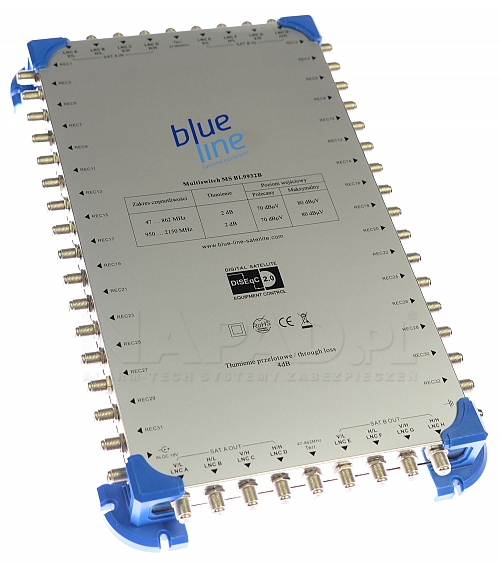

MS BL9932B - multiswitch 9/9/32

Product code: 2226

GTIN:

To order

MS BL9932B - Multiswitch 9/9/32

liczba wejść:
- 8x SAT złączy typu F
- 1x DVB-T złącze typu F
liczba wyjść:
- 32x złączy typu F
- 9x złączy typu F jako przelot do kolejnego multiswitcha
protokół komunikacyjny: DiSEqC 2.0
zakres częstotliwości:
- sygnał naziemny: 47 ~ 862MHz
- sygnał satelitarny: 950 ~ 2150MHz
współpraca z konwerterami Quattro

wersja kaskadowa
zasilanie: 18V DC 1,6A (zasilacz w zestawie)
max. poziom sygnału na wejściu:
- 47 ~ 862MHz: 80dB
- 950 ~ 2150MHz: 80dB
tłumienie:
- 86 ~ 862MHz: 4dB
- 950 ~ 2150MHz: 6dB
- przelotowe: 4 dB
wymiary: 250×310×40mm (szer. / wys. / dł.)
gwarancja: 24 miesiące

MS BL9932B - multiswitch 9/9/32

Product code: 2226

GTIN:

€ 183,43

€ 149,13 net

Quantity

pcs.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Multiswitch 9/9/32 MS BL9932B marki Blue Line to nowoczesne urządzenie odpowiedzialne za dystrybucję sygnału TV-SAT w instalacjach zbiorczych np. bliźniakach, domach szeregowych, budynkach wielomieszkaniowych, czy kamienicach. Multiswitch umożliwia połączenie sygnału cyfrowej telewizji naziemnej (DVB-T) z sygnałem satelitarnym pochodzącym z dwóch satelitów (np. Astra i Hotbird). Zsumowany sygnał jest przesyłany do maksymalnie trzydziestu dwóch niezależnych odbiorców. Warto odnotować, że multiswitch wymaga użycia dwóch konwerterów typu Quattro oraz specjalnego uchwytu do anteny dla dwóch konwerterów w układzie typu zez. Przełączenie pomiędzy wejściami A-D oraz E-H odbywa się za pomocą niezawodnego systemu DiSEqC. Urządzenie może być także stosowane jako tzw. przelot do kolejnego multiswitcha, pozwala to na znaczną rozbudowę całego systemu o kolejnych odbiorców. Solidna obudowa i zastosowanie praktycznych uchwytów sprawia, że urządzenie idealnie nadaje się do montażu w skrzynkach i obudowach instalacyjnych. Multiprzełącznik Blue Line MS-BL9932B wykonany został z najwyższej jakości materiałów, co gwarantuje jego niezawodną i bezproblemową pracę na długie lata.

Opis połączeń multiswitcha
Opis na konwerterze	Opis na multiswitchu
VL - polaryzacja pionowa 14V, pasmo dolne	LNC A VL, diseqc pozycja „A” Hot Bird
HL - polaryzacja pozioma 18V, pasmo dolne	LNC B HL, diseqc pozycja „A” Hot Bird
VH - polaryzacja pionowa 14V, pasmo górne	LNC C VH, diseqc pozycja „A” Hot Bird
HH - polaryzacja pozioma 18V, pasmo górne	LNC D HH, diseqc pozycja „A” Hot Bird
	TERR - sygnał z anteny telewizyjnej
VL - polaryzacja pionowa 14V, pasmo dolne	LNC E VL, diseqc pozycja „B” Astra
HL - polaryzacja pozioma 18V, pasmo dolne	LNC F HL, diseqc pozycja „B” Astra
VH - polaryzacja pionowa 14V, pasmo górne	LNC G VH, diseqc pozycja „B” Astra
HH - polaryzacja pozioma 18V, pasmo górne	LNC H HH, diseqc pozycja „B” Astra

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla MS BL9932B - multiswitch 9/9/32

Download all


Instrukcja obsługi [PL]	User manuals	1.2 MB	Download
Deklaracja zgodności [PL]	Certificates	281.7 KB	Download
Karta katalogowa [PL]	Data sheets	155.4 KB	Download

Ask a question about this product

Information

Dane GPSR dla MS BL9932B - multiswitch 9/9/32

Producent / Osoba odpowiedzialna w UE

Nazwa: Eltech sp. z o.o.
Adres: Żelazna 6, 41-709 Ruda Śląska, Polska
E-mail kontaktowy ws. GPSR: eltech@eltech.net.pl

Documents to download
	Instrukcja bezpieczeństwa użytkowania produktu MS BL9932B - multiswitch 9/9/32	7.3 KB	Download

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu MS BL9932B - multiswitch 9/9/32

Ogólne zasady bezpieczeństwa
- Przed obsługą urządzenia należy zapoznać się z instrukcją obsługi produktu dostarczoną przez producenta i informacjami dotyczącymi bezpieczeństwa w niej zawartymi.
- Używaj produkt zgodnie z jego przeznaczeniem określonym w instrukcji obsługi.
- To urządzenie może być używane wyłącznie przez osoby o wystarczającej sprawności fizycznej, sensorycznej i intelektualnej oraz posiadającej odpowiednią wiedzę i doświadczenie. Inne osoby mogą korzystać z urządzenia wyłącznie pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo.
- Trzymaj ten produkt z dala od dzieci. Dzieci nie są jeszcze w stanie ocenić istniejących zagrożeń.
- Przechowywać elementy opakowania (woreczki foliowe, elementy ze styropianu) poza zasięgiem dzieci i zwierząt.
Bezpieczeństwo montażu multiswitchy SAT
- Montaż urządzenia powinien być wykonywany przez osoby posiadające odpowiednią wiedzę z zakresu instalacji antenowych oraz elektrycznych.
- Urządzenie należy instalować na stabilnej, niepalnej powierzchni, z zachowaniem dostępu serwisowego oraz odpowiedniej wentylacji.
- Podczas wiercenia i prowadzenia przewodów należy zachować ostrożność, aby nie uszkodzić instalacji elektrycznej, gazowej lub wodnej znajdującej się w ścianach.
- Należy stosować odpowiednie elementy mocujące dobrane do rodzaju podłoża oraz masy urządzenia.
- Nie należy montować urządzeń w miejscach narażonych na silne drgania, przeciążenia mechaniczne lub bezpośrednie działanie źródeł ciepła.
Bezpieczeństwo zasilania i instalacji elektrycznej
- Przed podłączeniem urządzenia należy sprawdzić zgodność napięcia z wymaganiami producenta.
- Podłączenia do instalacji elektrycznej powinny być wykonywane przy odłączonym zasilaniu.
- Należy stosować wyłącznie sprawne przewody zasilające i koncentryczne, bez uszkodzeń izolacji.
- Nie wolno przeciążać obwodów elektrycznych ani stosować prowizorycznych połączeń.
- Przewody należy prowadzić w sposób zabezpieczający je przed zgnieceniem, przecięciem lub nadmiernym naprężeniem.
- Nie należy odłączać urządzenia poprzez ciągnięcie za przewód zasilający.
Bezpieczeństwo użytkowania urządzeń SAT
- Multiswitch należy użytkować wyłącznie zgodnie z jego przeznaczeniem w instalacjach telewizji satelitarnej i naziemnej.
- Nie wolno samodzielnie modyfikować konstrukcji urządzenia ani ingerować w jego układy elektroniczne.
- W przypadku zauważenia zapachu spalenizny, nadmiernego nagrzewania lub niestabilnej pracy należy natychmiast odłączyć urządzenie od zasilania.
- Nie używać urządzenia z uszkodzoną obudową, złączami lub przewodami.
- Urządzenie powinno pracować w warunkach zapewniających swobodny przepływ powietrza.
- Nie zakrywać otworów wentylacyjnych oraz nie umieszczać urządzenia w zamkniętych, niewentylowanych przestrzeniach.
Bezpieczeństwo przewodów i połączeń sygnałowych
- Do instalacji należy stosować przewody koncentryczne oraz złącza o parametrach odpowiednich dla systemów SAT.
- Wszystkie połączenia powinny być wykonane starannie i zabezpieczone przed poluzowaniem.
- Należy unikać nadmiernego zginania przewodów oraz prowadzenia ich w pobliżu źródeł zakłóceń elektromagnetycznych.
- Nie należy podłączać ani odłączać przewodów sygnałowych podczas wyładowań atmosferycznych.
- W instalacjach zewnętrznych zaleca się stosowanie odpowiednich zabezpieczeń przeciwprzepięciowych i uziemienia.
Bezpieczeństwo środowiska pracy
- Urządzenie należy stosować wyłącznie w środowisku zgodnym z jego klasą szczelności i przeznaczeniem.
- Nie należy instalować multiswitcha w miejscach o wysokiej wilgotności, zapyleniu lub narażonych na skraplanie pary wodnej.
- Po przeniesieniu urządzenia z zimnego do ciepłego pomieszczenia należy odczekać przed uruchomieniem do momentu odparowania wilgoci.
- Należy chronić urządzenie przed bezpośrednim działaniem promieni słonecznych oraz wysokich temperatur.
- Nie obsługiwać urządzenia mokrymi rękami.
Bezpieczeństwo konserwacji i serwisowania
- Przed czyszczeniem lub konserwacją urządzenie należy odłączyć od zasilania.
- Do czyszczenia należy używać suchej lub lekko wilgotnej miękkiej ściereczki bez agresywnych środków chemicznych.
- Naprawy oraz wymiana elementów wewnętrznych powinny być wykonywane wyłącznie przez wykwalifikowany serwis.
- Należy regularnie kontrolować stan przewodów, złączy oraz mocowań urządzenia.
- W przypadku uszkodzenia obudowy lub oznak przegrzewania należy zaprzestać użytkowania urządzenia.
Bezpieczeństwo dzieci
- Produkt nie jest zabawką i powinien być przechowywany poza zasięgiem dzieci.
- Elementy montażowe, złącza oraz opakowania mogą stwarzać ryzyko zadławienia.
- Dzieci nie powinny mieć dostępu do instalacji antenowej ani przewodów podłączonych do urządzenia.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.

Na każdym etapie użytkowania urządzenia należy przestrzegać zasad i informacji bezpieczeństwa zawartych w instrukcji obsługi produktu dostarczonej przez producenta. Zachowaj instrukcję obsługi abyś mógł się w każdej chwili do niej odnieść. Urządzenie należy przekazywać osobom trzecim wyłącznie wraz z instrukcją użytkowania.
