Zasada działania

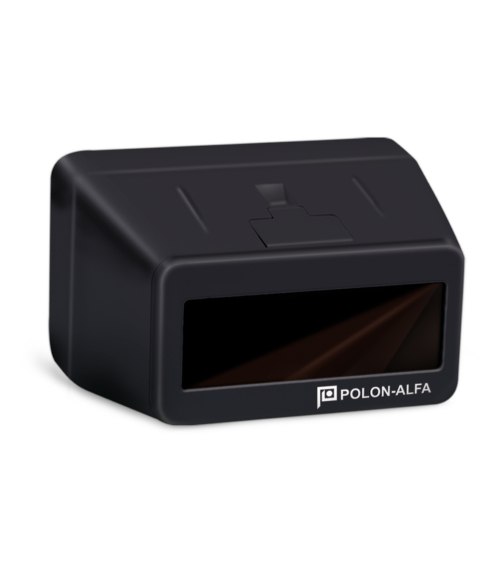

Czujka DOP-6001R składa się z nadajnika i odbiornika promieniowania podczerwonego, umieszczonych w jednej obudowie oraz współpracującego reflektora pryzmowego E39-R8 lub zespołu reflektorów 4xE39-R8. Zasada działania czujki polega na analizie przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką, a reflektorem. Jeżeli w powietrzu znajdzie się pewna, określona zawartość aerozoli (dymu), zmniejszająca przezroczystość, to czujka, zgodnie z ustawionym progiem czułości, wejdzie w stan alarmowania. Całkowite przerwanie strumienia promieniowania jest sygnalizowane jako stan uszkodzenia, ponieważ nawet największe stężenie dymu w powietrzu, nie powoduje całkowitego przerwania toru optycznego czujki. Jeżeli powietrze jest czyste, czujka znajduje się w stanie dozorowania. Czujka ma wbudowane układy automatycznej kompensacji zabrudzenia własnego układu optycznego i kompensacji wpływu warunków otoczenia, powodujące, iż zachowuje stałą czułość i zdolność do wykrywania zagrożenia pożarowego w długim okresie czasu. Przy pewnym poziomie zabrudzenia, czujka zgłasza stan uszkodzenia, oznaczający konieczność podjęcia prac serwisowych i jej oczyszczenia. W stanie alarmu pożarowego czujka załącza (normalnie otwarty) zestyk zwierny wyjściowego przekaźnika alarmowego. W stanach uszkodzenia (całkowitego przesłonięcia toru optycznego) i serwisowym (zabrudzenie optyki) czujka rozwiera (normalnie zwarty) zestyk wyjściowego przekaźnika uszkodzeniowego. Czujka może pracować w trybie z podtrzymaniem lub bez.
