Optyczna czujka dymu DOR-40
Optyczna czujka dymu DOR40
-
zastosowanie:
- wykrywanie dymu w I fazie pożaru
-
współpraca:
- centrala systemu IGNIS 1000
- linia boczna adaptera ADC-4001M system POLON 4000
- wykrywane pożary testowe: TF2 do TF5
- zasilanie: z centrali sygnalizacji pożarowej
- napięcie pracy: 12V ~ 28V DC
-
warunki pracy:
- temperatura pracy: -25°C ~ 55°C
- wilgotność: <95% przy 40°C
- waga: 150g
- wymiary: Ф115x54mm (z gniazdem)
Optyczna czujka dymu DOR-40 jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury. Jest przewidziana do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej. Jednak dzięki wprowadzeniu analogowej kompensacji zmian środowiskowych, cechuje się podwyższoną odpornością na zmiany ciśnienia, temperatury i kondensację pary wodnej.
Zasada działania
Czujka DOR-40 jest czujką typu rozproszeniowego. Działa ona na zasadzie pomiaru promieniowania podczerwonego, rozproszonego przez cząstki aerozolu w komorze pomiarowej, niedostępnej dla światła zewnętrznego. Znajdujący się w komorze pomiarowej odbiornik promieniowania - fotodioda, nie odbiera promieniowania podczerwonego, emitowanego przez nadajnik - diodę elektroluminescencyjną dopóty, dopóki do komory nie wnikną cząstki dymu rozpraszające to promieniowanie, kierując je na odbiornik. Czujka DOR 40 ma wbudowany cyfrowy układ samoregulacji, utrzymujący stałą czułość przy postępującym zabrudzeniu komory pomiarowej. Po przekroczeniu założonego progu samoregulacji może wysłać do centrali sygnał alarmu. Stwarza to konieczność okresowego oczyszczania układu optycznego czujki. Czujka ma wymienną komorę optyczną, którą w takim przypadku można oczyścić lub zastąpić nową. Dodatkową sygnalizację optyczną czujek, w przypadku gdy są zainstalowane w trudno dostępnym miejscu, można uzyskać przez dołączenie do nich wskaźników zadziałania WZ-31. Czujka DOR40 spełnia wymagania normy PN-EN 54-7, instalowany jest w gnieździe G-40.
Rys.1 Zaciski gniazda współpracującego z wtykiem czujki

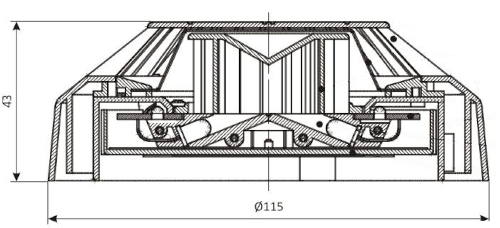

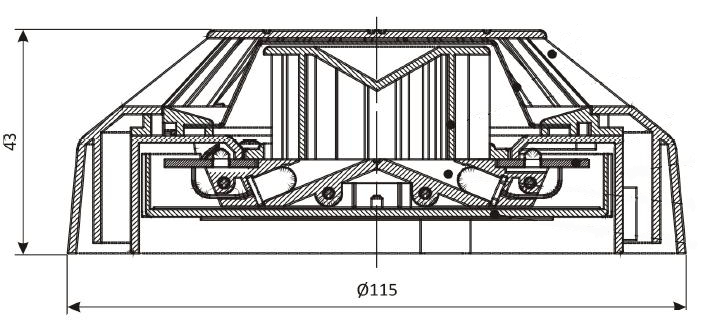

Dimensions
