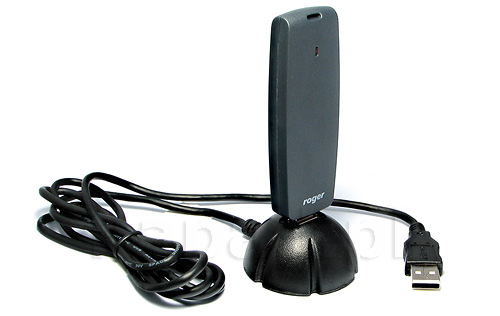

Miniaturowy czytnik transponderów RUD 2
- obsługa kart: EM 125KHz kompatybilne z EM 4100/4102
- zasilanie: 5V DC (bezpośrednio z portu USB)
- średni pobór prądu: 80 mA
- zasięg odczytu: do 3 cm
- czas odczytu: ok. 200ms
- zestaw zawiera kabel z podstawką magnetyczną
- wykorzystywany jako czytnik do wprowadzania kart w systemie kontroli dostępu RACS
- stosowany jako czytnik do odczytu kodów kart za pomocą programu Roger MiniReader
- wykorzystywany jako czytnik do odczytu kodów kart z aplikacjach wykorzystujących bibliotekę DLL
-
warunki pracy:
- temperatura pracy: 5°C ~ 45°C
- wilgotność: 0% - 95%
- waga: ok. 20g
- wymiary: 30.5x88x14.5mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
Interfejs RUD-2 jest miniaturowym czytnikiem transponderów zbliżeniowych standardu EM 125KHz. Czytnik jest zasilany z portu szeregowego USB który jest także wykorzystywany do komunikacji z urządzeniem. RUD-2 znajduje zastosowanie jako czytnik do wprowadzania kart do systemu kontroli dostępu typu RACS (wymagany jest RACS PR Master) niemniej może być również obsługiwany z poziomu darmowego programu Roger MiniReader. Dla programistów chcących zintegrować obsługę RUD-2 w innych aplikacjach udostępniona jest biblioteka DLL.
Instalacja urządzenia
RUD-2 jest domyślnie obsługiwany przez wersje 32bit i 64bit systemu Windows. Przy pierwszym podłączeniu urządzenia do portu USB interfejs zainstaluje się automatycznie. Programy PR Master i Roger MiniReader automatycznie rozpoznają obecność RUD-2 podłączonego do komputera i wyświetlają go na liście dostępnych czytników.
Czytnik RUD-2 może być podłączony bezpośrednio do gniazda USB komputera lub za pośrednictwem dostarczonego w komplecie z czytnikiem kabla z podstawką magnetyczną. Opcjonalnie interfejs można podłączyć do komputera za pośrednictwem innego kabla USB, którego długość nie powinna przekraczać 5m.
Współpraca urządzenia
Współpraca z systemem RACS
Program do obsługi systemu kontroli dostępu RACS PR Master wyświetla na liście dostępnych czytników dostępne czytniki RUD-2. Wczytując nową kartę do systemu lub zmieniając kartę już istniejącą można użyć dowolnego z urządzeń wyświetlonych na liście czytników w tym czytnika RUD-2.
Współpraca z programem Roger MiniReader
Program Roger MiniReader wyświetla na liście dostępnych czytników dostępne czytniki RUD-2. Aby odczytać pojedynczą kartę należy użyć polecenia Czytaj jedną kartę a następnie zbliżyć daną kartę do czytnika. W momencie odczytu kod karty automatycznie pojawia się w tabeli Kody kart i towarzyszy temu sygnał akustyczny który można ewentualnie zablokować w opcjach programu. W przypadku użycia komendy Czytaj wiele kart program w pętli odczytuje po kolei zbliżane karty i umieszcza je w tabeli. Przerwanie odczytu uzyskuje się poleceniem Zakończ czytanie.
Współpraca z innymi programami
Obsługa czytnika RUD-2 może być zaimplementowana również w innych programach przy wykorzystaniu biblioteki DLL udostępnianej przez producenta czytnika. W tym przypadku logika obsługi czytnika leży całkowicie po stronie autora programu który implementuje obsługę urządzenia.
Sygnalizacja LED
Interfejs RUD-2 posiada jedną diodę sygnalizacyjną LED. Dioda ta błysk trzykrotnie po podłączeniu urządzenia do gniazda USB oraz jednokrotnie po każdym odczycie karty zbliżeniowej,
Interfejs RUD-2 może być wykorzystywany w następujących sytułacjach
- Jako czytnik do wprowadzania kart w systemie kontroli RACS
- Jako czytnik do odczytu kodów kart za pomocą programu Roger MiniReader
- Jako czytnik do odczytu kodów kart w aplikacjach wykorzystujących bibliotekę DLL
Specification
| Główne | |
|---|---|
| Zasilanie | 5V DC bezpośrednio z portu USB |
| Średni pobór prądu | 80 mA |
| Karty | Transpondery zbliżeniowe standardu EM 125 KHz kompatybilne z EM 4100/4102 |
| Zasięg odczytu | Do 8 cm dla wzorcowej karty ISO w optymalnej lokalizacji względem czytnika |
| Czas odczytu | ok. 200ms |
| Temperatura pracy | 5°C ~ 45°C |
| Wilgotność | 0% - 95% (bez kondensacji) |
| Waga | ok. 20g |
| Wymiary (szer./wys./dł.) | 30.5x88x14.5 |
Do pobrania
Pobierz na swój dysk dokumenty w wersji cyfrowej
Pliki do pobrania dla Czytnik USB EM125 kHz RUD-2
| Documents to download | ||||
|---|---|---|---|---|
| Instrukcja obsługi [PL] | User manuals | 355.4 KB | Download | |
| Deklaracja zgodności [PL / EN] | Certificates | 104.8 KB | Download | |
| Karta katalogowa [PL] | Data sheets | 125.4 KB | Download | |
| RUD-2 Firmware v.2.1.2.016 | Applications and updates | 12.4 KB | Download | |
| RUD-2 v.1.0 - Sterowniki USB | Applications and updates | 2.0 MB | Download | |
